Por cierto la caja ha quedao niquelada con su prensa y todo. Alfonso la electricidad no es lo tuyo ehhhh :shocked: :claugh: mas vale que tienes cerca a los compis... Saludos

Yo ya lo probe en casa, ¿pero creo que los malditos flasheos ya no se producen no? Haber si ya damos esto por terminado rematando la faena, con la versión 2.0 y las láparas antiniebla en las diurnas... saludos

Según noticias de ultima hora, el circuito electrónico funciona perfectamente :claugh: Se de uno que va a dormir tranquilo Con este circuito no es necesario poner resistencias de fallo fis en las diurnas. Pero si hay que ponerlas en las de posición. Hagamos el calculo teniendo en cuenta que las lamparas de posición son de 5w de potencia (creo) y que la tensión es 12v. Primer calculamos lo que consumen las lamparías de posición (intensidad). Potencia=Tensión x Intensidad donde Intensidad=Potencia / Tensión Por lo que 5w/12v=0,42667A Ahora calculamos la resistencia necesaria para consumir lo mismo que la lamparía de posición. Tensión=Resistencia x Intensidad. Donde Resistencia=Tensión /Intensidad Por lo que 12V / 0,42667A = 28,1 ohmios Pues ya sabéis que hay que colocar 2 resistencias de 28 ohmios y 5w o lo mas parecido que sea comercial. Por ejemplo esta de 30 ohmios y 20w: http://es.rs-online.com/web/p/smd-fijas/6927588/ Voy a ver si se pueden incorporar al circuito electrónico si es que no se calientan mucho, ya que al aumentar la potencia a 20w se ha de calentar 4 veces menos... Y Asi nos evitamos el guarreo de las resistencias en el vano motor, y tocar los cables originales O estas que se calentaran mas y tendrían que ir en el vano motor: http://parts.digikey.es/1/1/7439-res-30-ohm-5w-5-wirewound-sqp500jb-30r.html Pero los precios se han reducido bastante sobre las otras resistencias.... Dejo aquí la búsqueda completa http://es.farnell.com/jsp/search/browse.jsp?N=203968+510005180+510051150+510035120+510019936+510052073+510048721+510092358+510051062+510048847+510118662+510019678+510015072+510020031+510057584+510018051+510054784+510003338+510119068+510018464+510081906+510004084+510077784+510062868+510018490+510033623+510067277+510049808+510084055+510015453+510033655+510030503+510085532+510103671+510112314+510015073&No=0&getResults=true&appliedparametrics=true&locale=es_ES&divisionLocale=es_ES&catalogId=&skipManufacturer=false&skipParametricAttributeId=&prevNValues=203968&mm=1000194|510005180|510118662,1001789||,1000635|510019678|510015073,&filtersHidden=false&appliedHidden=false&autoApply=false&originalQueryURL=%2Fjsp%2Fsearch%2Fbrowse.jsp%3FN%3D203968%26No%3D0%26getResults%3Dtrue%26appliedparametrics%3Dtrue%26locale%3Des_ES%26divisionLocale%3Des_ES%26catalogId%3D%26skipManufacturer%3Dfalse%26skipParametricAttributeId%3D%26prevNValues%3D203968 Se me esta ocurriendo al ver esta http://es.farnell.com/te-connectivity/sbche6-27r/resistencia-7w-5-27r/dp/747579 El ponerla en el mismo casquillo de la lampara de posición... No se si seria descabellado Saludos

Si pero haberlos hailos Si te vale de algo el mio es: referencia hardware HW: 4E0 919 887 D referencia de software SW: 4E0 910 888 P

Pasa por el foro test y allí veras como y podrás hacer pruebas

Hay que tener cuidado pues hay navis japoneses que no nos valen... Bajarse el Etka es una buena opción o mirar en el foro a los que lo han puesto

Hoy estuve con Gonchi desmontando y preparando cableados casi todo el día, ya os pondremos fotos del desaguisado

De todas maneras mira el auto didáctico que he puesto arriba quizás sea otra unidad

Hola Si pero has leído la sección de bricos? Me parece que no... http://www.audisport-iberica.com/foro/index.php?/topic/120995-brico-navegador-en-a6-4f/page__hl__brico Saludos

Y si os leéis los manuales electrónicos del A6... Desde que Gonchito lo hizo se las sabe todas :claugh: :claugh: http://www.audisport-iberica.com/ftp_asi/Descargas/A64F/Manual_A64F_Electronica.pdf Bueno por eso y porque ahora tengo yo todas a la vista

Exacto, nuestros coches adolecen de este problema, y hay que alinear en cada cambio de neumaticos tanto adelante como atras... y mas si no va recto... Un saludos

Ya te los haré, dame tiempo :claugh: Mañana me pongo a saco con ello jejeje

Creo que es la centralita plateada de la derecha con conector negro de no muchos cables... Esta justo en la columna de dirección La foto no se ve muy bien pero puede valer

Ponle una cajita a la placa tipo a paquete de tabaco, no vaya a hacer masa por ahí y la liemos :shocked:

Esa unidad es fácilmente accesible si se quita la tapa de debajo del volante Quizás desconectandola y volviendola a poner... De perdidos al río O como dicen que llevan micro interruptores, quizás se vea alguna soldadura rota o algún micro roto... Saludos

Mirar mismo problema http://www.audisport-iberica.com/foro/index.php?/topic/275735-centralita/ http://www.audisport-iberica.com/foro/index.php?/topic/275617-a6-no-arranca-mas-bien-no-hace-nada/ Parece ser la centralita del arranque...

Pues yo creo que ya son varios en estos días a los que les ha pasado lo mismo

Ojo con estas cosas que las referencias cambian dependiendo de si es avant, con gancho remolque etc... Luego nos echamos las manos a la cabeza... Y el precio ronda los 110 euros

Hola Raul: ¿Tienes la ref del cable que pones al portafusibles para sacar corriente? saludos

Si no lo han colocado el finde pasado lo harán el que viene...

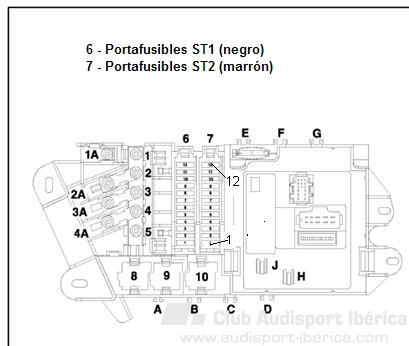

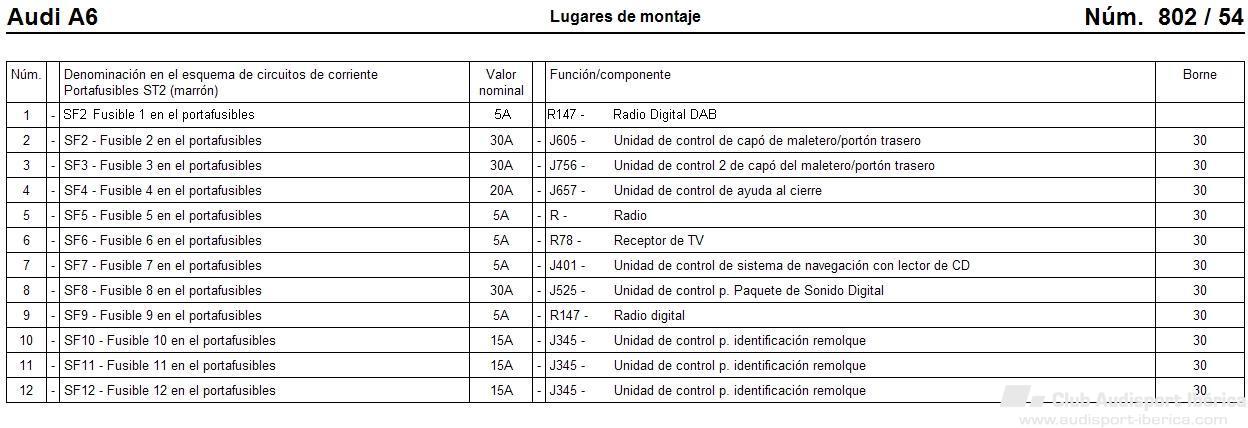

La dotación de fusibles es interesante tambien (zona maletero derecha) portafusibles marron.

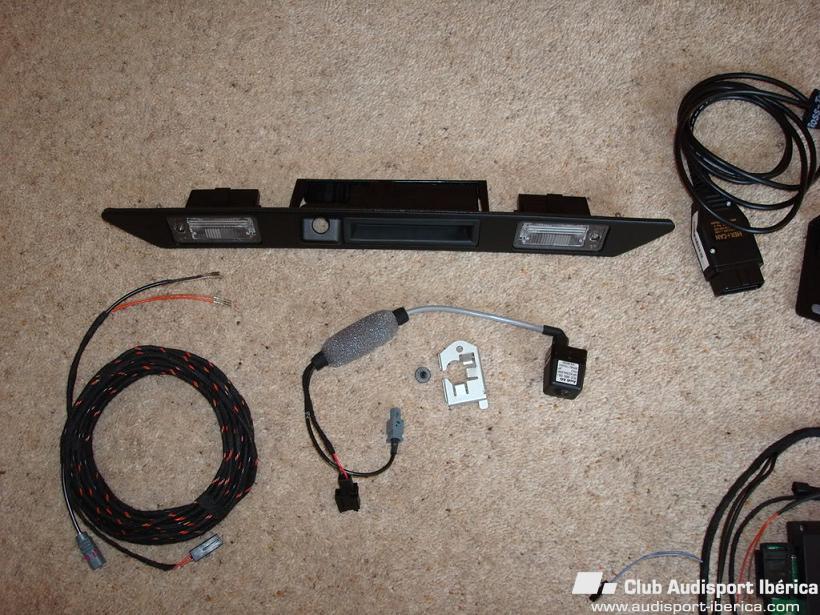

Aqui instalando la cámara trasera que va en el asidero del porton entre las luces de la matricula. Aunque no se ve por el reflejo del flash <_< pongo una foto de otro forero abajo... Y aqui interiormente ya instalado, auque no vais a apreciar mucho...

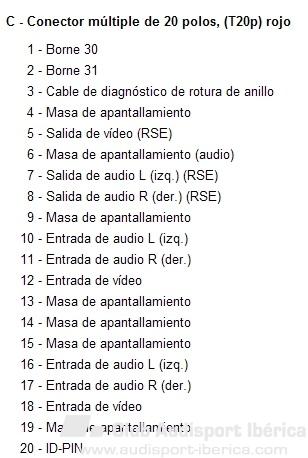

Os pongo fotos de los dos conectores y sus cables con las referencias correspondientes para poderoslos fabricar en vez de comprar que valen a precio de oro por ahí... El del módulo de cámara trasera: REFERENCIAS: CABLES 000979010E CONECTOR 4E0972144 Conexionado: pin 39 - bus Can Low (confort) pin 40 - bus Can High (confort) pin 43 - Borne 30 +12V dc pin 44 - Borne 31 masa pin 47 - Borne 31 masa para la camara retrovisora pin 48 - borne 30 +12v dc alimentacion de la cámara retrovisora El del módulo de TV hibrido: REFERENCIAS: CABLES 000979009E CONECTOR 8E0972420 Aqui es donde podemos añadir las 2 entradas y 1 salida de audio video soldando los cables de unos RCA de audio-video normales. Asi podremos añadir las pantallas traseras, o un dvd o sistema multimedia. Hay que seguir este pin-out:

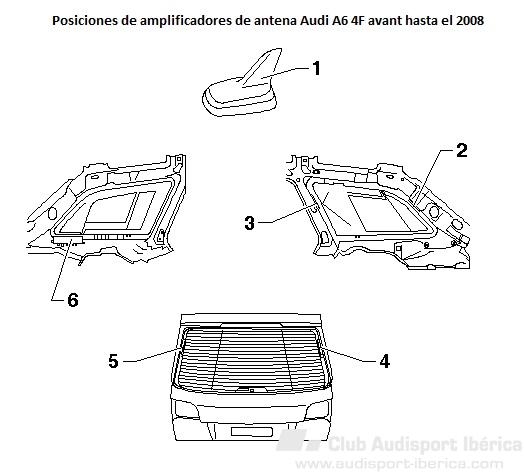

las posiciones de los amplis en el avant

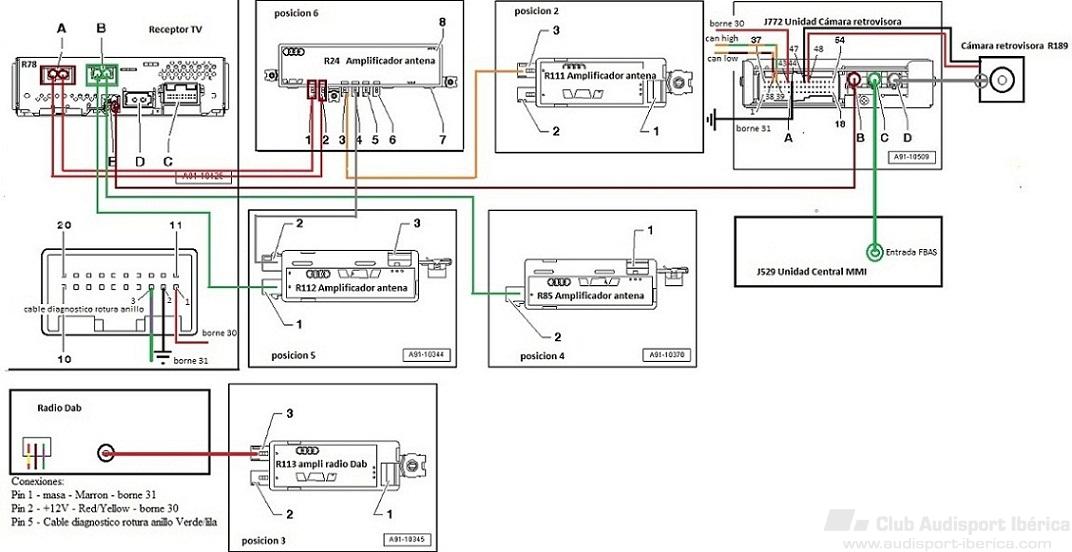

Os dejo un pequeño esquema de como tiene que ir todo conexionado. Cables de corriente y coaxiales. Tambien la ubicación de los amplificadores de antena en el avant. Lo pongo en descarga de megaupload, ya que el jpg iba a perder calidad... y es un poco grande de dimensiones, con muchos numeritos y demas. descarga esquema multimedia audi A6 4F avant hasta el 20 Est jpg es solo parte del esquema de megaupload, faltan explicaciones de cada modulo y demas, pero os haceis una idea.
