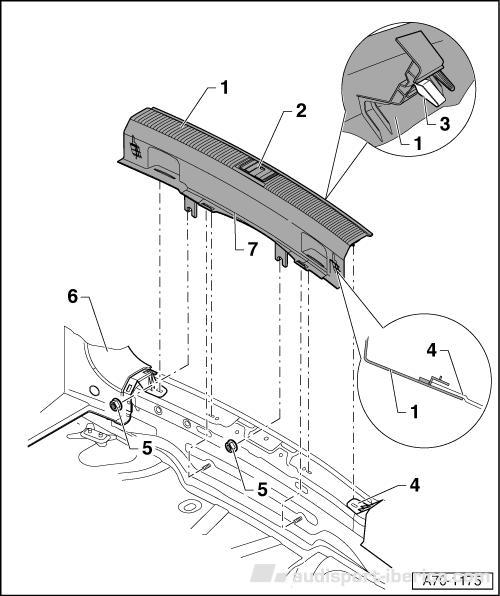

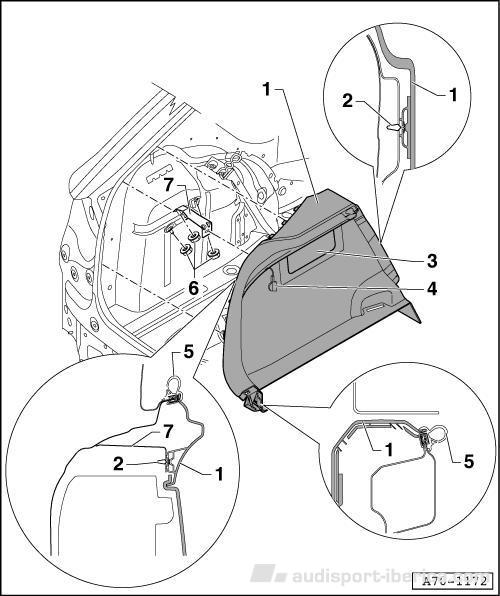

guarnecido central y lateral izquierdo del maletero, para el lateral del matetero quitamos un tornillo que hay al lado donde apoya la bandeja

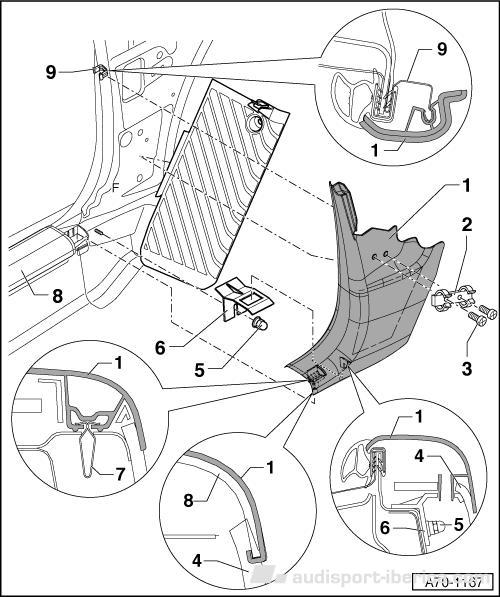

seguimos con los guarnecidos de estribera, estos salen tiando de ellos hasta soltar las grapas.

aqui se ve mas real....................

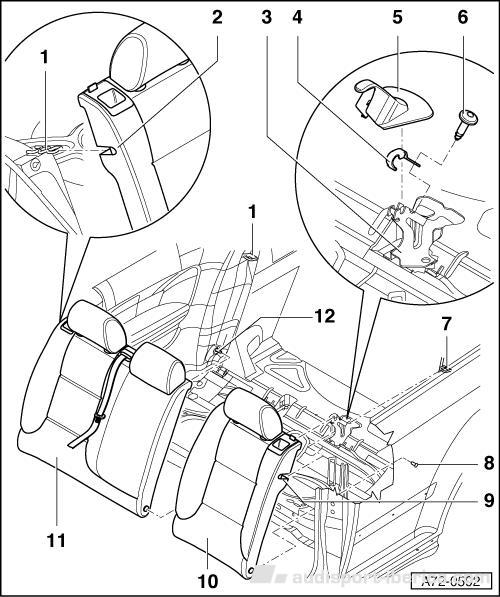

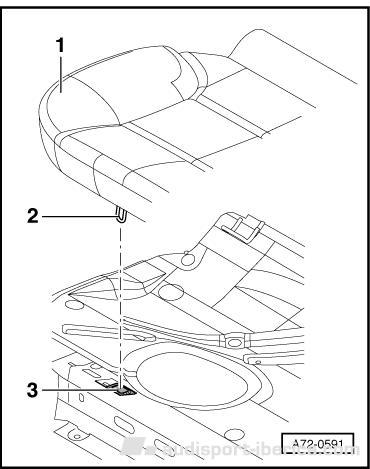

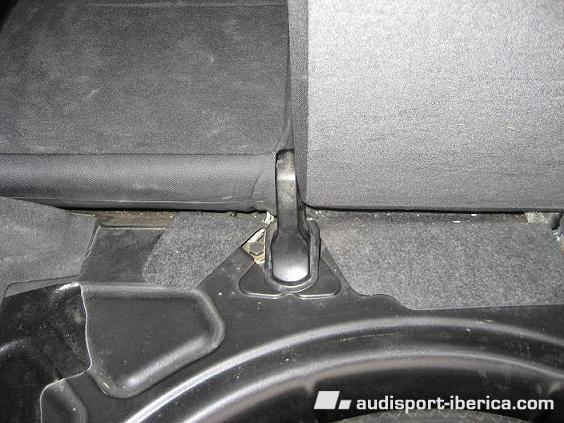

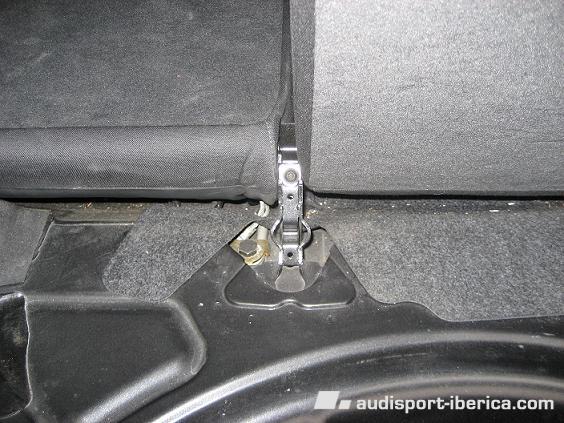

asiento trasero tirando hacia arriba en la zona indicada, y el respaldo quitando la tapa nº 5 y el tornillo nº 6 sale hacia arriba en el centro y despues al lado

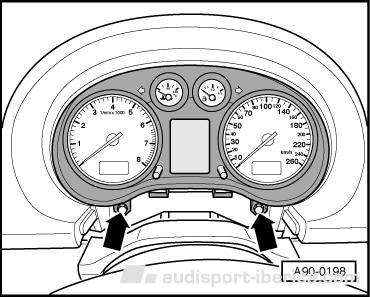

Bueno seguimos con lo "GORDO", desarmando el coche para el cableado, desmontando: portaobjetos lado conductor, cuadro de instrumentos y su conector.

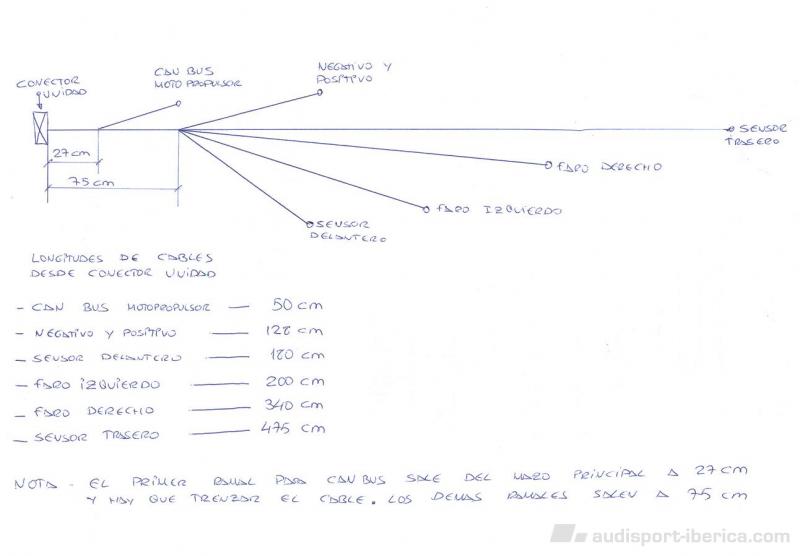

Para hacer el cableado estas son las medidas necesarias, el cable a utilizar para can bus, captadores y motores de faro es de 0.5 mm de seccion, el positivo y el negativo de 1.0 mm. Para Xenon y Bixenon a cada faro deben de ir cuatro cables, si es Bixenon + AFS deben de ir dos y hay que trenzarlos pues son cables de can bus.

Tu coche segun esquemas no lleva rele, del mando de luces salen dos cables blanco/verde que va a los fusibles S18 y S19 y de los fusibles a los faros, lo mas seguro es que este mal el mando, comprueba que cuando tienes acccionado el mando a posicion de luz de carretera te llegan 12 voltios a los fusibles, si no te llega corriente cambia el mando. saludos.

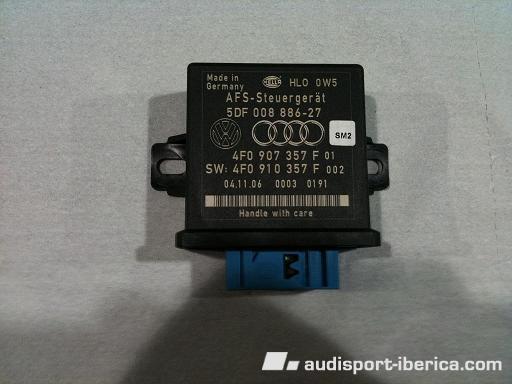

"ojo que esta unidad es para aLWR + AFS no valla a traer confusiones con la referencia", pues ya lo tengo todo preparado para empezar a montar en el coche........................................................................... Feliz Navidad a todos

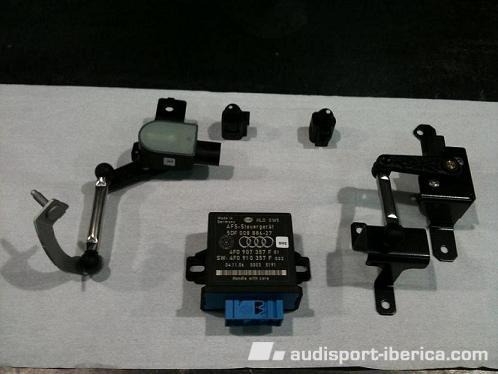

centralita y sensores

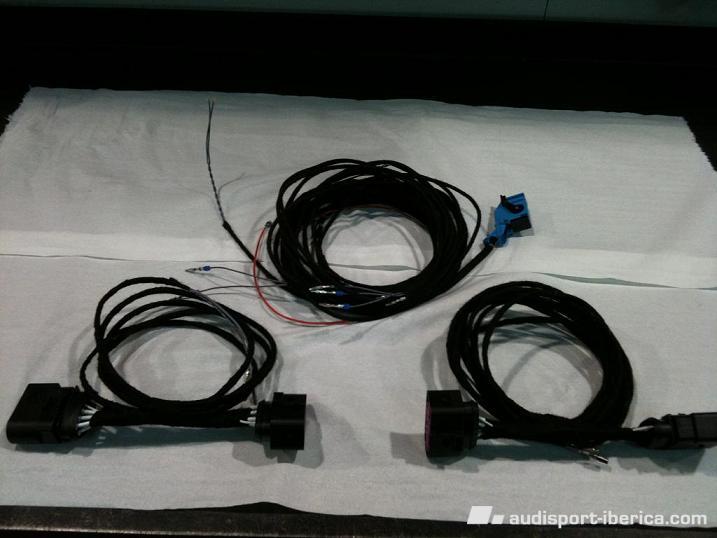

ya estan hechos los dos adaptadores y el cableado principal

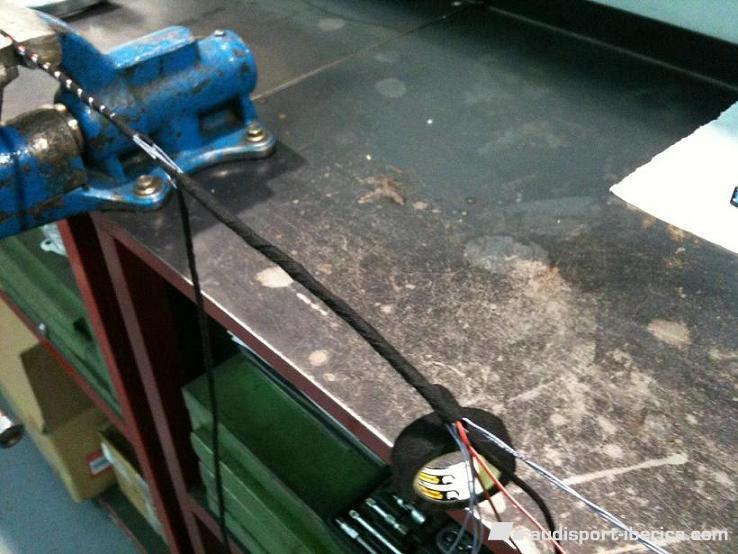

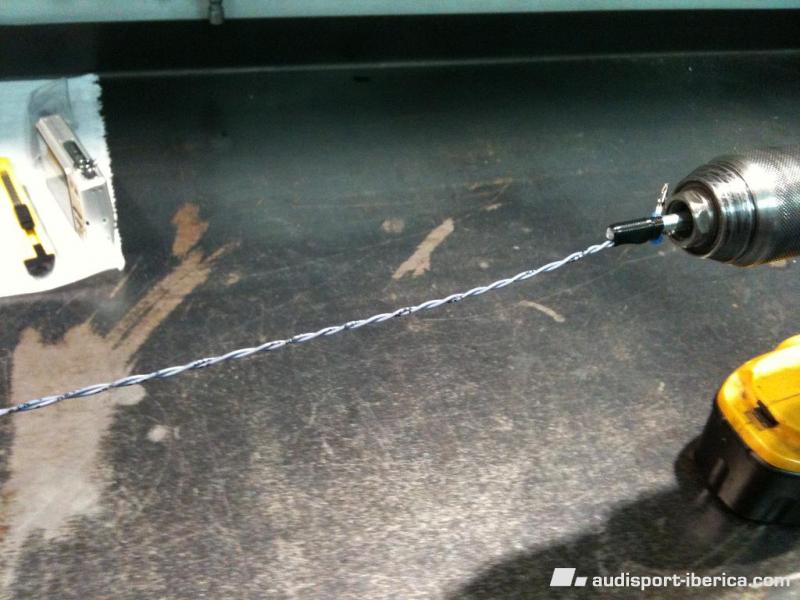

el cable de cam bus tiene que estar enrollado yo uso el taladro para hacerlo. "ojo de no pasarse enrollando" podemos romper el cable.

fabricando cableado y preparando cable para can bus

inprescindible la herramienta.

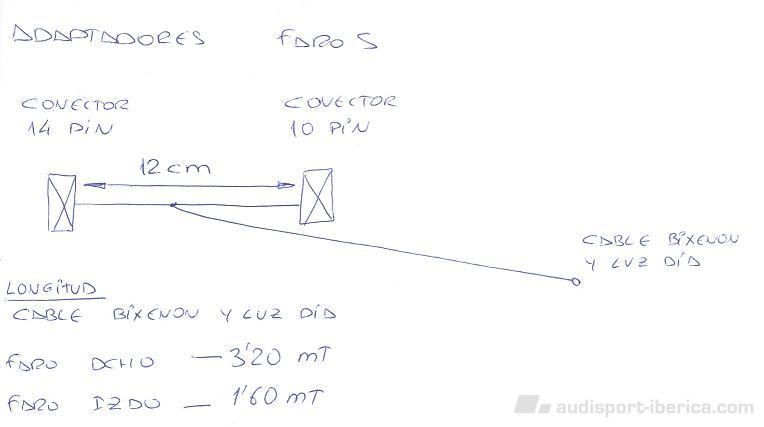

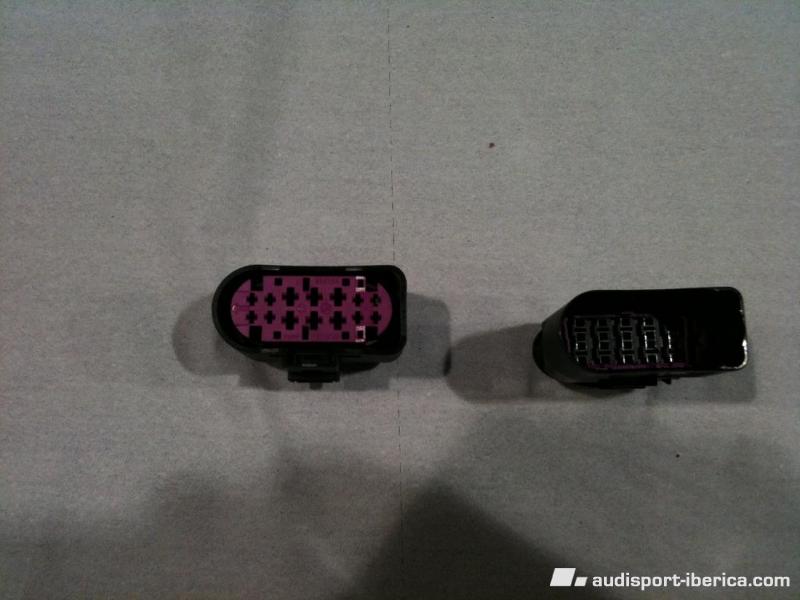

Continuamos. ya tengo todo el material asi que manos a la obra. Conectores para los adaptadores de los faros.

Gracias CRACK!! :ranting2: La asignacion de pines para Xenon sera la misma que para bi-xenon (sin ASFS) ¿verdad? rlaurent no habia visto tu cuestion, si el pineado es el mismo lo unico que cambia es el número de fusible del que se alimenta la centralita. siento el retardo.

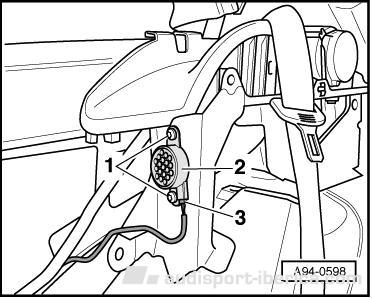

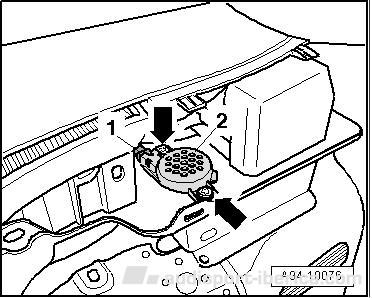

Lugar de montaje: debajo de la guía para el cinturón de seguridad trasero derecho, tres y cinco puertas respetivamente

puedes probar todas las luces y el obturador menos los motores de regulacion, si te haces con un conector de faro y con la asignacion de pines que me imagino que ya habras visto lo puedes hacer sin problemas, un apunte para probar el obturador del bixenon tienes que alimentar su cable con 12V al igual que los de las demas luces.

regulacion dinamica, regula la altura de luces en un estado dinamico del vehiculo, dependiendo de la velocidad y nivel entre los dos ejes del mismo.

aLWR..........regulacion automatica del alcance de luces dLWR..........regulacion dinamica del alcance de luces AFS.............luces direccionables o luces de curva

Si, si cambias faros, Unidad de control y cableado, los faros no son iguales porque llevan cada uno una unidad de control y los servos de altura y curvas, la unudad de control aLWR tambien varia y el cableado tambienes diferente. espero habertelo aclarado.i

ASIGNACION PINES Bixenon + ASFS UNIDAD DE CONTROL conector de 26 polos Azul PIN 2--------BUS CAN (HIGH) MOTOPROPULSOR pin 16 conector A negro 20 polos interfaz de diagnostico p. bus datos cable Naranja/Negro PIN 3--------BUS CAN (LOW) MOTOPROPULSOR pin 6 conector A negro 20 polos interfaz de diagnostico p. bus datos cable Naranja/marón PIN 6--------PIN 4 SENSOR TRASERO IZQUIERDO PIN 7--------PIN 4 SENSOR DELANTERO IZQUIERDO PIN 10-------PIN 1 SENSOR DELANTERO IZQUIERDO PIN 11-------PIN 1 SENSOR TRASERO IZQUIERDO PIN 12-------PIN 2 SENSOR TRASERO IZQUIERDO PIN 18-------PIN 1 CONECTOR FARO DERECHO E IZQUIERDO Conexión (High-Bus) PIN 19------ PIN 2 CONECTOR FARO DERECHO E IZQUIERDO Conexión (Low-Bus) PIN 21-------PIN 4 SENSOR DELANTERO IZQUIERDO PIN 22-------PIN 4 SENSOR TRASERO IZQUIERDO PIN 23-------FUSIBEL SC5 5 AMP PIN 24-------NEGATIVO PIN 25-------PIN 2 SENSOR DELANTERO IZQUIERDO DESDE EL FUSIBLE SC11 DE 5 AMP AL PIN N 4 CONECTOR FARO DERECHO (alimentación unidad faro) DESDE EL FUSIBLE SC47 DE 5 AMP AL PIN N 4 CONECTOR FARO IZQUIERDO (alimentación unidad faro) Esquema electrico continuara................................................................

ASIGNACION PINES Bixenon UNIDAD DE CONTROL conector de 26 polos Negro PIN 2--------BUS CAN (HIGH) MOTOPROPULSOR pin 16 conector A negro 20 polos interfaz de diagnostico p. bus datos cable Naranja/Negro PIN 3--------BUS CAN (LOW) MOTOPROPULSOR pin 6 conector A negro 20 polos interfaz de diagnostico p. bus datos cable Naranja/marón PIN 6--------PIN 4 SENSOR DELANTERO IZQUIERDO PIN 7--------PIN 4 SENSOR TRASERO IZQUIERDO PIN 8--------PIN 4 CONECTOR D (11 polos Marrón) UNIDAD DE CONTROL P. RED DE ABORDO PIN 10-------PIN 2 SENSOR TRASERO IZQUIERDO PIN 11-------PIN 1 SENSOR TRASERO IZQUIERDO PIN 12-------PIN 1 SENSOR DELANTERO IZQUIERDO PIN 15-------PIN 1 SERVOMOTOR FARO DECECHO PIN 16-------PIN 3 SERVOMOTOR FAR IZQUIERDO PIN 17-------PIN 1 SEVOMOTOR FARO IZQUIERDO PIN 18-------PIN 4 SEVOMOTOR FARO IZQUIERDO PIN 19-------PIN 2 SEVOMOTOR FARO IZQUIERDO PIN 20-------PIN 4 SEVOMOTOR FARO DERECHO PIN 21-------PIN 2 SEVOMOTOR FARO DERECHO PIN 22-------PIN 3 SEVOMOTOR FARO DERECHO PIN 23-------FUSIBLE SC1 10 AMP PIN 24-------NEGATIVO PIN 25-------PIN 2 SENSOR DELANTERO IZQUIERDO Esquema electrico

CABLEADO En el cableado es donde nos encontramos con la mayor diferencia dependiendo si lo que vamos a montar es Xenon, Bixenon ó Bixenon + AFS, voy a poner la asignación de pines de los tres sistemas para que así nos valga a todos. Se lo puede fabricar uno mismo. ASIGNACION PINES Xenon UNIDAD DE CONTROL conector de 26 polos Negro PIN 2---------BUS CAN (HIGH) MOTOPROPULSOR pin 16 conector A negro 20 polos interfaz de diagnostico p. bus datos cable Naranja/Negro PIN 3---------BUS CAN (LOW) MOTOPROPULSOR pin 6 conector A negro 20 polos interfaz de diagnostico p. bus datos cable Naranja/marón PIN 6---------PIN 4 SENSOR DELANTERO IZQUIERDO PIN 7---------PIN 4 SENSOR TRASERO IZQUIERDO PIN 8---------PIN 4 CONECTOR D (11 polos Marrón) UNIDAD DE CONTROL P. RED DE ABORDO PIN 10--------PIN 2 SENSOR TRASERO IZQUIERDO PIN 11--------PIN 1 SENSOR TRASERO IZQUIERDO PIN 12--------PIN 1 SENSOR DELANTERO IZQUIERDO PIN 15--------PIN 1 SERVOMOTOR FARO DECECHO PIN 16--------PIN 3 SERVOMOTOR FAR IZQUIERDO PIN 17--------PIN 1 SEVOMOTOR FARO IZQUIERDO PIN 18--------PIN 4 SEVOMOTOR FARO IZQUIERDO PIN 19--------PIN 2 SEVOMOTOR FARO IZQUIERDO PIN 20--------PIN 4 SEVOMOTOR FARO DERECHO PIN 21--------PIN 2 SEVOMOTOR FARO DERECHO PIN 22--------PIN 3 SEVOMOTOR FARO DERECHO PIN 23--------FUSIBLE SC7 5 AMP PIN 24--------NEGATIVO PIN 25--------PIN 2 SENSOR DELANTERO IZQUIERDO Esquema electrico

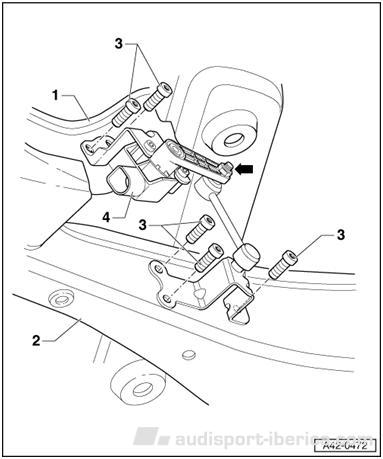

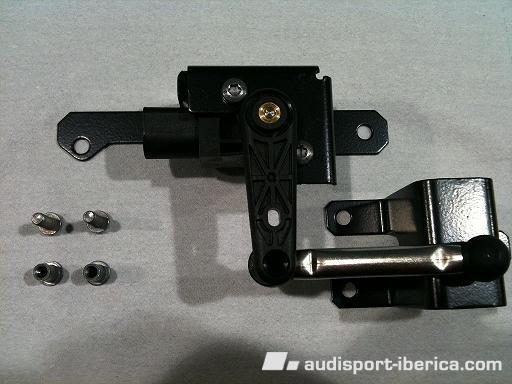

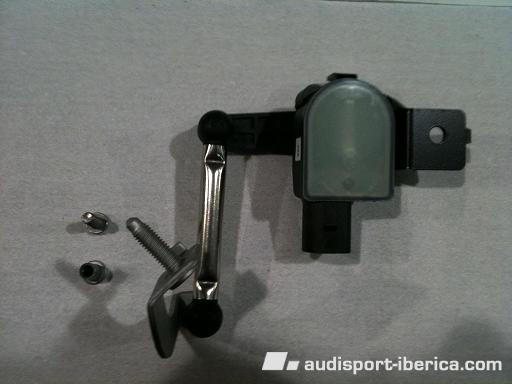

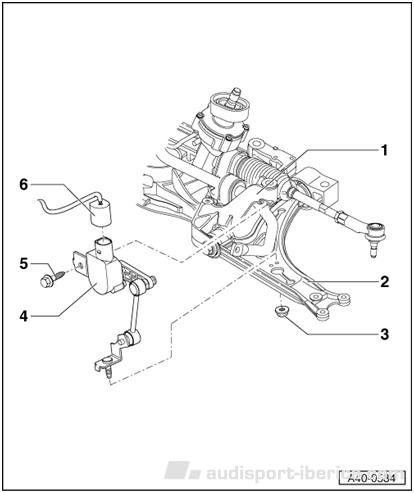

Transmisor de nivel del vehículo, trasero izquierdo -G76 1 – Portagrupos 2 – Brazo transversar inf. 3 – tonillos allen 4 – Transmisor de nivel

Transmisor de nivel del vehículo, delantero izquierdo -G78 1 – Consola 2 – Brazo transversal 3 – tuerca exagonal 4 – Transmisor de nivel 5 – tornillo exagonal 6 - conector
