En mi caso, el motor casa exacto a la corona pero es ir ajustando todo hasta que quede perfecto. No es difícil.

A lo que íbamos: al circuito impreso: un cable amarillo al polo positivo del motor, y el otro del motor debe ir a masa (la mayoría de los motores da igual el positivo y negativo, gira en un sentido o en otro). En mi caso, sí tiene positivo y negativo. En resumen: Cable amarillo --> Polo positivo del motor. Polo negativo del motor --> Masa IMPORTANTE: si el motor gira demasiado rápido, intercalar una pequeña resistencia entre el cable amarillo y el polo positivo. Con todo, debe quedar algo ASI (yo lo he hecho algo más complicado, con 2 velocidades, pero para no complicar más hacerlo como os digo y la foto para que os hagáis una idea): (Perdonad los puentes pero no tenía gana de hacer un circuito mejor hecho):

Otra foto, para que aclare más:

Podéis ver el cable rojo (que después uniremos al rojo que traemos desde el botón), y el negro que conectaremos a masa (ya veréis cómo).

El enrollacables debe "caer" sobre esta placa que llevaba el cargador para que de corriente al móvil, por donde atraviesa el eje pillado éste por sus extremos con tuercas a medida.

El eje lo tenía por ahí (de un tornillo viejo que no tenía cabeza). Al enrollacables le he puesto una corona para que me reduzca la velocidad de giro del enrollacables. La he pegado con Cianocrilato completamente centrado. También si os fijáis en el eje, lleva un muelle de manera que no "baile" hacia arriba y abajo y además para que haga presión hacia abajo (donde hace contacto el cargador y da corriente al móvil)

En la foto véis que he hecho dos agujeros simétricos para sujetar la plaquita y otro central donde va el eje del enrollacables

En la siguiente foto se puede ver tanto los agujeros que he hecho para pasar el enchufe como para sujetar la base de abajo. Además se ve dónde va colocado el cirucito impreso:

Se quita con 2 tornillos por la parte posterior. A continuación, el esquema de cómo va a quedar todo (perdonad lo cutre del dibujo), pero creo que se entiende: Los tornillos (en rojo) de arriba son los que sujetan la guantera pequeña a la consola y que aprovecharemos para sujetar el circuito impreso.

En esta pequeña guantera saldrá el enchufe del cargador:

Este fue el motor que voy a utilizar (es de una bandeja de un DVD roto):

Este fue el primer motor que utilicé (de un juguete a 3V). Era insuficiente, no tenía suficiente fuerza:

El relé es el 208. En esta foto lo verás mejor (aunque no muy bien: debajo del volante): EDITO: Te lo marco en rojo. Salu2

Tengo algún problemilla con algunas fotos. Mañana sigo...

Tiene esta clavija para mi móvil: Y con esto se enrolla el cable, sólo acoplaremos un motor para hacer girar esto sobre un eje de manera que enrolle:

2.- Cómo hacer el circuito impreso Primero vemos el cargador de móvil: Lo desarmamos.

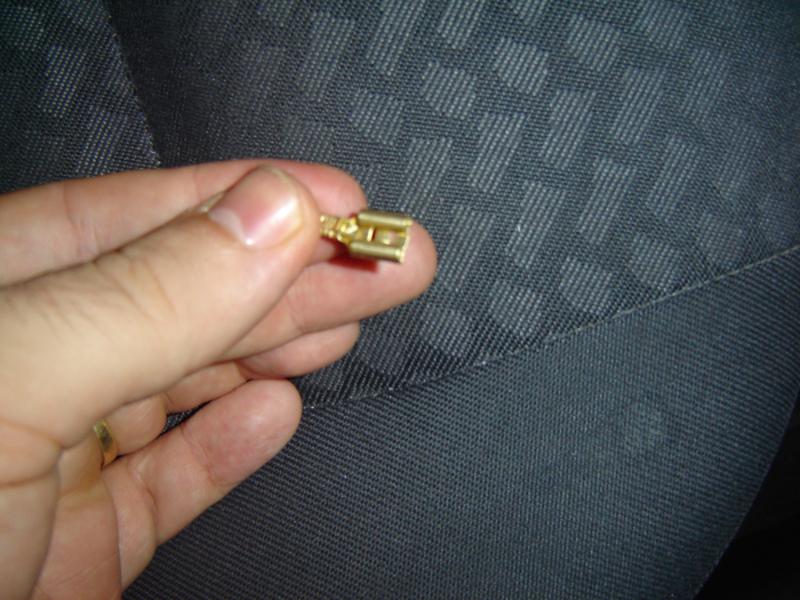

Se me olvidó decir que para conectar los cables a los botones necesitaremos terminales como éstos:

Les he puesto unas bridas a los cables para dejarlos ordenados. Aunque veáis más cables, sólo necesitáis uno rojo y uno amarillo. Es que estoy haciendo otras cosas a parte de este brico, pero sólo os hacen falta 2.

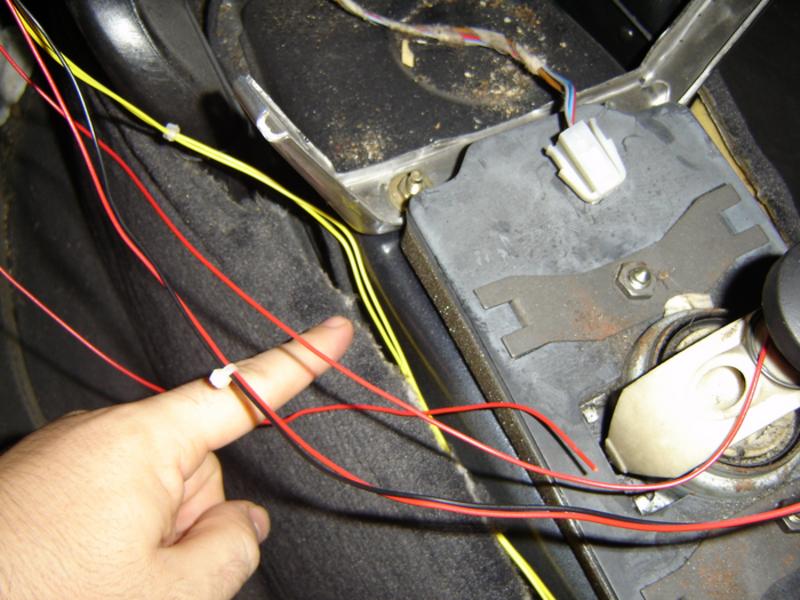

Otra: por el filo de la palanca de cambios bajando a la consola:

Aquí podéis ver por donde tiro los cables:

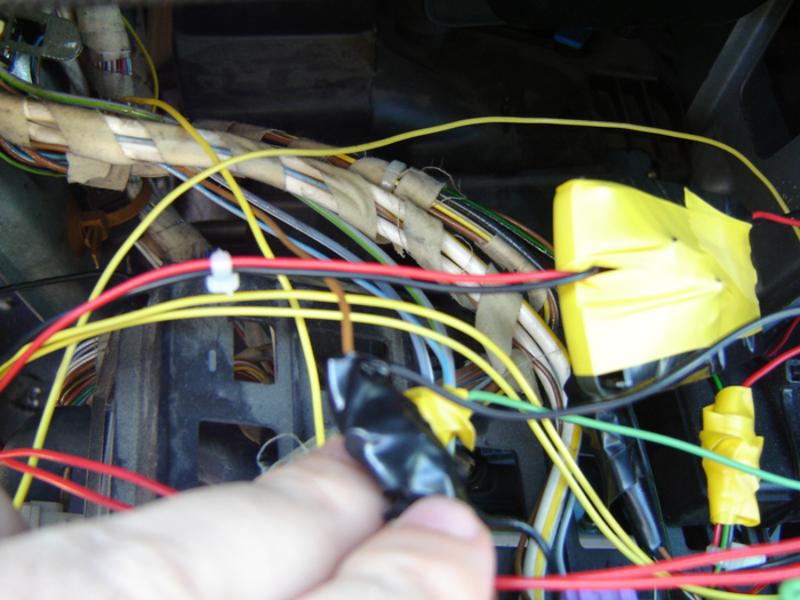

Aquí podéis ver de dónde he sacado la masa (cable marrón): ya está con una regleta y encintado:

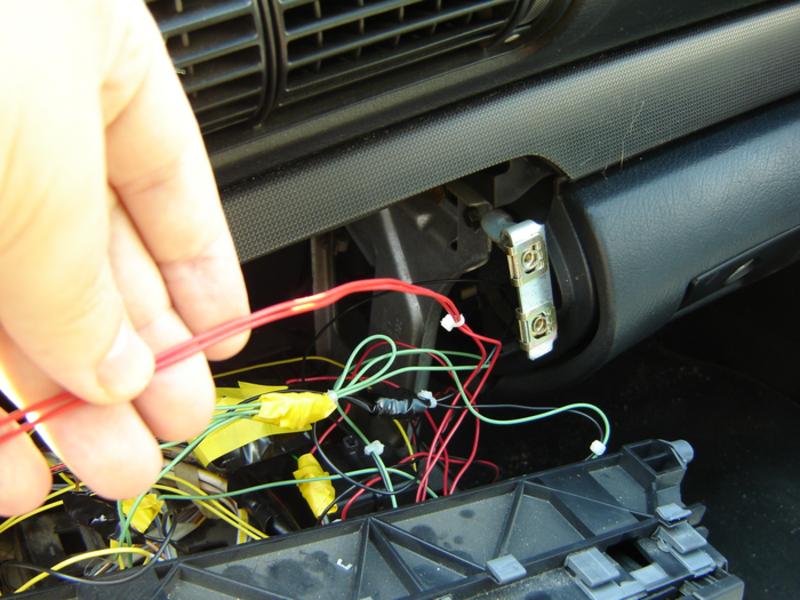

En esta foto: Podéis ver mejor las parejas de cables verde y negro para dar luz a los botones; y los 2 rojos que sostengo unos va a ir hacia la consola y el otro lo he sacado del warning.

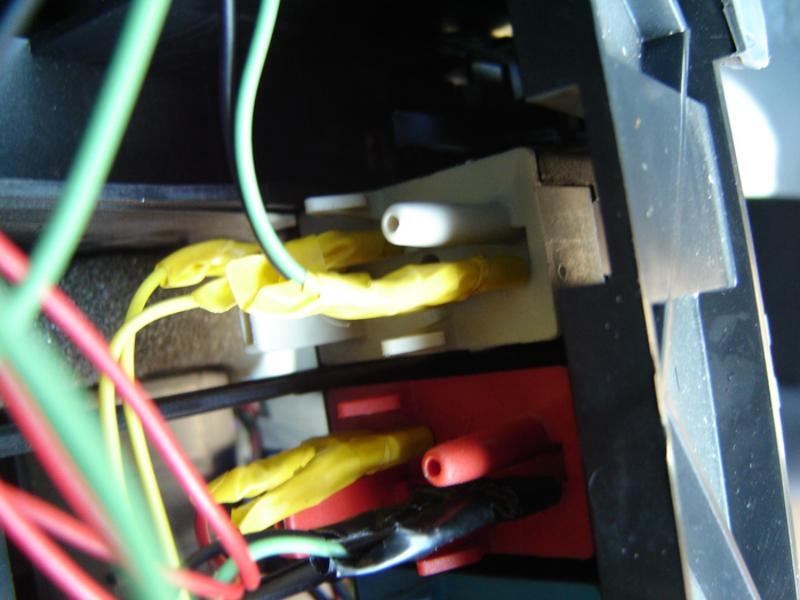

En la foto anterior véis que he sacado un cable verde del positivo de las luces de otro botón y me lo he llevado a mi botón para darle luz. En la patilla 2 (recordad, según vemos el botón) he conectado a masa con un cable negro. Los mismo para cada uno de los botones.

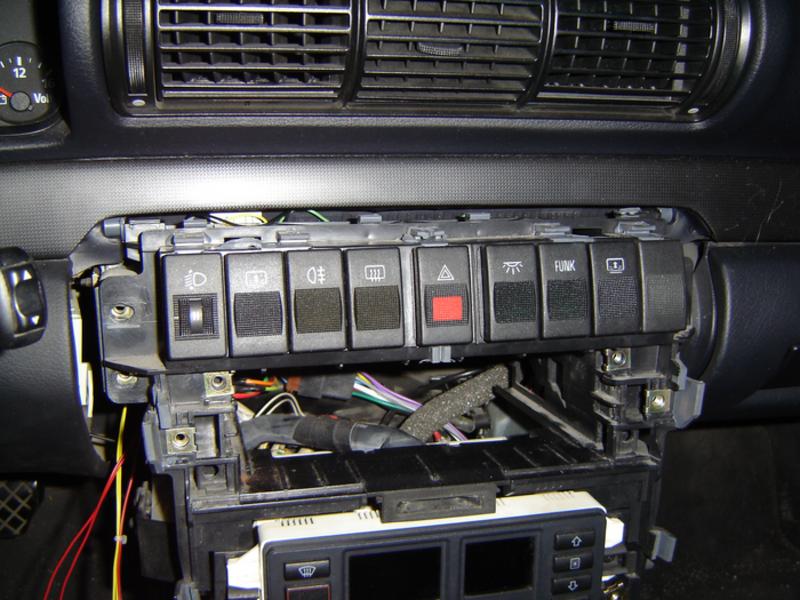

1.- Cómo conectar los botones y los cables a los botones Se quita la consola central. Hay muchos bricos en lo que explico esto, ASI que no voy a entretenerme. Se quita el tarjetero. Se insertan los 4 botones que queremos poner. ** Para dar luz a los botones sacamos el positivo de luces de otro botón, suele ser la patilla número 1, el positivo de luces y la 2, la masa (si ves el botón en su posición natural, las patiilas de arriba) Como lo que quiero, es que cuando pulse el botón FUNK, se encienda el cargador del móvil, y además, quiero que sólo se pueda conectar con la llave dada (de manera que no me lo deje olvidado y me descargue la batería), por esto, cojo para dar corriente del botón del warning, que meteré en la patilla 3 y la sacaré hacia la consola un cable desde la patilla 4: Warning --> Cable rojo --> Patilla 3 Patiila 4 --> Cable rojo --> Hacia consola Parecido para el botón del enrollacables: Warning --> Cable amarillo --> Patilla 3 Patilla 4 --> Cable amarillo --> Hacia consola En la foto podéis ver los botones por detrás. IMPORTANTE: Me refiero a patilla 1 la que está más arriba y la 4 la que está más abajo. Creo recordar que las patillas de los botones vienen numeradas, pero yo no me refiero a esa numeración.

Voy a dividir el brico en 3 partes: Cómo conectar los botones y los cables a los botones Cómo hacer el circuito impreso Cómo adaptarlo al pequeño espacio al lado del freno de mano
