UNA DE LEDS!!!!

[lobezno]

no tengo ni papa de electricidad, alguien poidría explicarme lo de los 21w, como se calcula?

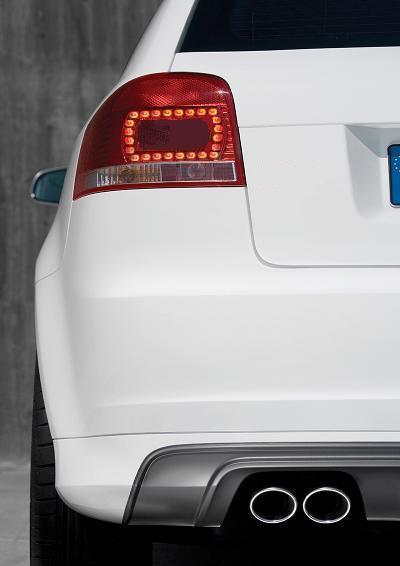

Dejo un chop de cómo quiero los faros, una con posicion y otra con posicion y freno.



Me han comentado en una tienda electronica que los conecte en paralelo y resistencias individuales para que no haya problemas y si se funde algo que sea un led aislado...ahora, tengo el material pero no se por donde agarrarlo, me perdi en lo de los 21w... a ver si aleguien me ILUMINA <_<

[lobezno]

veamos, tenemos estos datos:



-12v



-21w



Dentro de cada faro:



1. Luz Posicion: circuito de 26 leds en paralelo de 1,5v y 20mA..



2. Luz de freno: circuito de 13 leds en paralelo de 3,2v y 20mA..



con estos datos como se de cuanto debe ser cada resistencia si quiero ponerlas individuales???

[lobezno]

lo subo, que es interesante

[BoR]

Ya he vuelto de vacaciones.

Vamos a hacer una cosa.

Mañana por la tarde me leo un poco el hilo y te explico lo que haga falta, que yo tambien estoy interesado.

Ok??

S2

[lobezno]

Ya he vuelto de vacaciones.

Vamos a hacer una cosa.

Mañana por la tarde me leo un poco el hilo y te explico lo que haga falta, que yo tambien estoy interesado.

Ok??

S2

pense que te habias rajado socio jaja, menos mal...tengo supuestamente gran parte del material, pero resulta que no se yo si me valen las resietencias que me han dado...

[A3pel]

Ya he vuelto de vacaciones.

Vamos a hacer una cosa.

Mañana por la tarde me leo un poco el hilo y te explico lo que haga falta, que yo tambien estoy interesado.

Ok??

S2

pense que te habias rajado socio jaja, menos mal...tengo supuestamente gran parte del material, pero resulta que no se yo si me valen las resietencias que me han dado...



Tu no paras no lobezno xDD un saludo

[lobezno]

Ya he vuelto de vacaciones.

Vamos a hacer una cosa.

Mañana por la tarde me leo un poco el hilo y te explico lo que haga falta, que yo tambien estoy interesado.

Ok??

S2

pense que te habias rajado socio jaja, menos mal...tengo supuestamente gran parte del material, pero resulta que no se yo si me valen las resietencias que me han dado...



Tu no paras no lobezno xDD un saludo

te juro que lo intento, pero no puedo... siempre surge algo que no tenias pensado

[BoR]

Bueno, pues ya he estado haciendo cuentas y viendo leds en un par de paginas he encontrado:



Led rojo normal:

V=2,4 voltios (si, si, ASI de alto es el voltaje de funcionamiento, e incluso 2,5)

I=10mA



Led alta luminosidad rojo:

V=2,4 voltios

I=20mA



Si queremos que cuando falle un led solo se funda ese, deberemos hacer lo siguiente:



Formar conjuntos LED+R y colocarlos en paralelo, es decir:



Posicion:



24 conjuntos LED+R colocados en paralelo y conectados a 12V.

Dadas las caracteristicas del led rojo normal, las R tendrán que ser de 960 ohm para que la tension baje de 12 a 2,4 voltios teniendo en cuenta que consume 10mA.

Conectando estos 24 conjuntos tendremos una potencia disipada de 2,88 W (0,12W por conjunto LED+R).





Freno:



13 conjuntos LED+R colocados en paralelo y conectados a 12V.

Como antes, pero esta vez al consumir 20mA cada led las R serán de 480 ohm.

La P disipada será de 3,12W (0,24W caja conjunto LED+R).



Pues bien, ahora bienen los problemas del FIS.



Si tenemos una bombilla solo para freno y posicion, conectamos ambos "packs de led freno y posicion" a la misma toma de 12V en paralelo y tendremos un consumo de 6W, con lo cual nos faltan 15W.

Ahi que buscar una R que puesta en paralelo a esos dos "packs de led freno y posicion" nos disipe 15W a 12V y no se queme al disipar tal potencia (las normales disipan 1/4 de W o 1/2W normalmente).

El valor tendrá que ser 9,6 ohm y disipar al menos 25W para ir "curados en salud". ESTA --> http://www.velleman.be/es/es/product/view/?id=371674



Resumiendo, necesitamos (para cada foco):

24 led rojos y 24 resistencias de 960ohm 1/4W.

13 led alta luminosidad y 13 resistencias de 480ohm 1/2W.

1 resistencia de 9,6 ohm 25W.

Soportes y esas cosas.



Si tenemos dos bombillas (1 para posicion y otra para freno, pues freno a una toma de 12V con una R de 9,6ohm 15W en paralelo y posicion a otra toma de 12V con otra R de las gordas en paralelo.



¿Como lo veis?

¿Alguna duda?



S2.

Editado 11 de Septiembre del 2007 por BoR

[BoR]

Por cierto, digo yo que habrá que poner led's tambien en la intermitencia y la marcha atras, no?

S2

[lobezno]

pero en intermitencia se veran los leds naranjas y queda feisimo(actualmente llevo bombillas cromadas y no se ve nada ese reflejo anaranjado tan horrible), y la luz de marcha atras estaría bien. De momento solo tengo seguro que pondre las otras dos

[BoR]

Todos los colores de led se pueden encontrar en el propio color o transparentes, con lo cual no habría problema con eso que me comentas.

Voy a ver si dibujo unos esquemas y los cuelgo.



Por cierto, al final como llevas lo de los materiales para el soporte de los led???



S2

Editado 11 de Septiembre del 2007 por BoR

[lobezno]

Todos los colores de led se pueden encontrar en el propio color o transparentes, con lo cual no habría problema con eso que me comentas.

Voy a ver si dibujo unos esquemas y los cuelgo.



Por cierto, al final como llevas lo de los materiales para el soporte de los led???



S2

compre una placa de circuito en una tienda de informatica, de esas que viene con agujeritos para meter las patillas delos leds. Ea placa la pintare de color plata o cromo o pondre una pegatina cromada para que no quede mal desde fuera del afaro( no se si la pegatina podria quemarse por el calor que pudieran emitir los leds), y luego para que cada led emita una luz circular voy a colocar una especie de anillo alrededor de cada uno para que quede como en las fotos que puse mas arriba( como no se el calor que emiten los leds no se au que material colocar: habia pensad comprar una manguera de plastico duro de 1,5 cms de diametro y cortar trozos de la profundidad necesaria para mi faro, como una raja de chorizo ggg pero hueca pegada encima de cada led, de forma que limitara su luz a ese campo, Me he explicado como el culo no?

[BoR]

La idea es buena. Lo que entiendo que quieres hacer es que no se mezcle la cantidad de luz de un led con otro, ¿no?

Para que la luz emitida sea un pequeño circulo rojo, ¿cierto?



¿De que tamaño quieres poner los led? Hay de 3mm, 5mm y 10mm.



He hecho un esquema de como sería el circuito para las luces de posicion.

Para el freno igual pero con diferentes valores y forma.



Y tambien pienso que el numero de leds debería ser mayor que el que has puesto. Si son de 5mm como yo pensaba, si son de 10mm lo que quieres poner el numero de leds que tu propones sería el adecuado. habría que quitar un led de cada rama del circuito y cambiar la resistencia por una de 960.

Algo ASI como esto, aunque colocados un poco mejor.



¿Qué te parece?

S2

Editado 12 de Septiembre del 2007 por BoR

[A3pel]

La idea es buena. Lo que entiendo que quieres hacer es que no se mezcle la cantidad de luz de un led con otro, ¿no?

Para que la luz emitida sea un pequeño circulo rojo, ¿cierto?



¿De que tamaño quieres poner los led? Hay de 3mm, 5mm y 10mm.



He hecho un esquema de como sería el circuito para las luces de posicion.

Para el freno igual pero con diferentes valores y forma.



Y tambien pienso que el numero de leds debería ser mayor que el que has puesto. Si son de 5mm como yo pensaba, si son de 10mm lo que quieres poner el numero de leds que tu propones sería el adecuado. habría que quitar un led de cada rama del circuito y cambiar la resistencia por una de 960.

Algo ASI como esto, aunque colocados un poco mejor.



¿Qué te parece?

S2



Como os lo currais alguno.

Un saludo!!

[BoR]

He estado en la tienda de electronica de mi ciudad comprando unas cosillas (entre ellas un regulador de 12V para un transformador de 24 voltios que tengo, para probar inventos) y me ha dicho el tio que leds normales ni de coña, que no se verán un cristo.

ASI que todos de alta luminosidad (o superled).

El no los vende mas que de 5mm, pero me ha dicho que de 8mm y de 10mm tambien hay, que busque por internet.

Mañana por la mañana tengo que pasar a recoger unos cables que le he mandado hacer y comprare unos cuantos led para probar y poner unas fotos.

S2.
