Pasar parrot instalado en una blaupunkt a la concert II

[Freestylero]

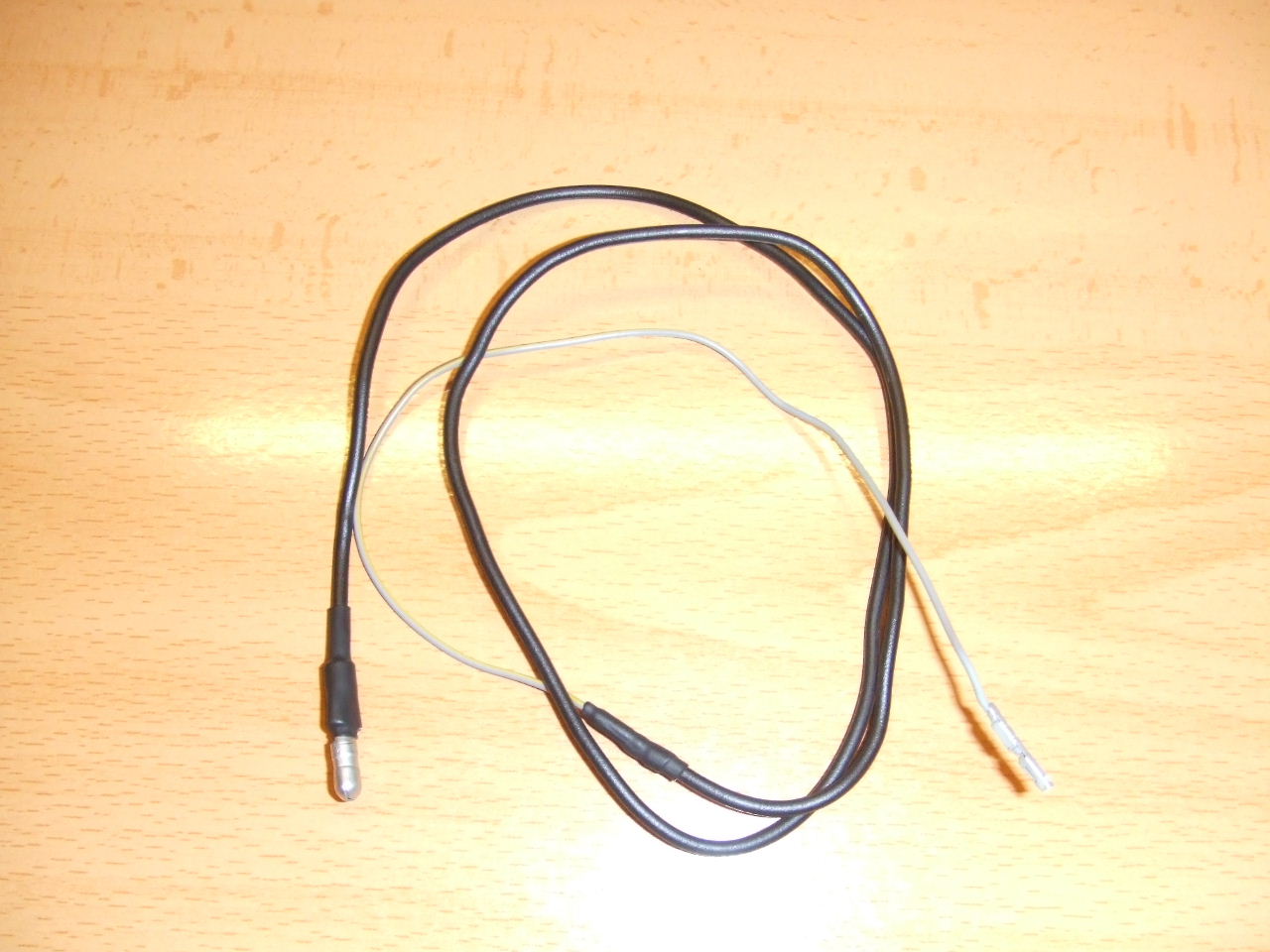

Mira este era el cable que yo tenia hecho pensando que en el hueco numero 28 del bloque verde estaria vacia

La conexion grande va a la concert II que como tengo el parrot en bloque A el pin 3 tengo para conectar asi a un cable verde o azulado que sale del pin 3

[Freestylero]

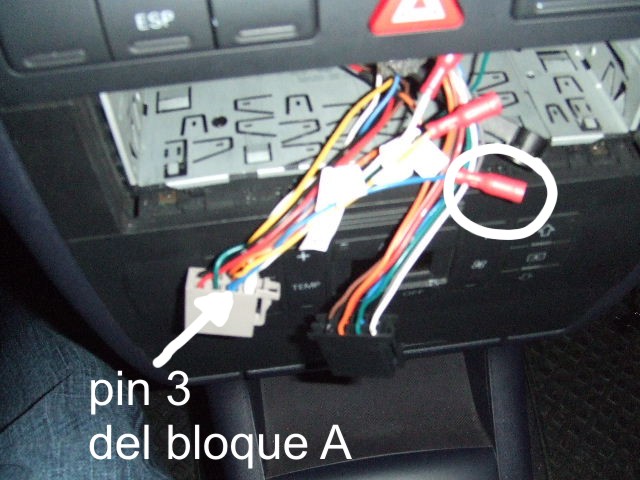

Aqui se ve el bloque A y como tengo para conectar al pin 3 que es el del k-bus,no?

[queroseno]

Aqui se ve el bloque A y como tengo para conectar al pin 3 que es el del k-bus,no?



Vale, pues si, el conector redondo que tienes preparado ya te vale, y el otro, tienes que cortarle el terminal.



Yo para hacerlo bien haria como comentas, sacaria el cuadro del todo para tener espacio para trabajar.



El empalme lo puedes hacer, raspando con un cuter un poco de funda para dejar a la vista los hilos de cobre, luego le sueldas el otro cable que previamente tienes preparado y lo encintas bien, luego conectas el terminal redondo y lo ideal seria que probaras con el vag si comunicas con la radio, para comunicar con el vag supongo que sabras que tienes que tener el contacto del coche puesto, no hace falta arrancar el coche y cuando conectes con la radio tendria que salir la palabra "Diag" o algo similar en la pantalla de la radio.

Editado 6 de Abril del 2008 por queroseno

[Freestylero]

Vale, entonces giro la llave de contacto a la posicion uno, sin arrancarlo del todo conecto el portatil al obd2 del coche enciendo el vag y voy a MODULO 17 –> ADAPTACION 10 –> CANAL 62 y en este canal que hago para que se codifique?

La radio la tengo que tener encendida ? o se enciende al entrar con el vag

[Freestylero]

como va eso queroseno te comento como van mis ultimos movimientos,jeje

Esta mañana antes de poner el cable del pin28 a la radio (k-bus)

por si tocaba la flauta he conectado el vag (la version que he usado es la 5.12 en ingles) al coche con el contacto primera fase y he entrado en 17-intrumentos, 10-adaptacion y luego he puesto canal 62 y me ponia valor 0 y en otra casilla N/A o algo asi

me imagino que estop quiere decir que tengo que poner el cable k-bus porque no lo tengo conectado,no?



tambioen he visto cuando iba a darle a 17-intrumentos que habia uno el 56-radio le he pulsado a ver y me ponia no encontradao algo asi

[queroseno]

como va eso queroseno te comento como van mis ultimos movimientos,jeje

Esta mañana antes de poner el cable del pin28 a la radio (k-bus)

por si tocaba la flauta he conectado el vag (la version que he usado es la 5.12 en ingles) al coche con el contacto primera fase y he entrado en 17-intrumentos, 10-adaptacion y luego he puesto canal 62 y me ponia valor 0 y en otra casilla N/A o algo asi

me imagino que estop quiere decir que tengo que poner el cable k-bus porque no lo tengo conectado,no?



tambioen he visto cuando iba a darle a 17-intrumentos que habia uno el 56-radio le he pulsado a ver y me ponia no encontradao algo asi



Vamos bien, si te pone un cero, es por que el cuadro no esta preparado "codificado" para recibir las señales de la radio, tines que cambiar el 0 por un 1 y grabar la nueva codificacion.



Una vez tenga el valor cambiado, el 0 por el 1, prueba a encender la radio y ver si se ven las emisoras.



Si te dice el vag en al modulo radio que no lo encuentra es por que tienes que conectar el cable de K ya que no tienes.

[Freestylero]

Entonces lo primero mañana hacer el empalme del pin 28 del bloque verde del cuadro al bloque a pin 3 de la radio



lo segundo meter el vag ir a 17-intrumentos, 10-adaptacion , canl 62 y cambiar 0 por 1 y grabar



y entonces pruebo a ver si enciendo la radio y sale en el FIS



este es el orden queroseno?

[Freestylero]

dentro de 10-adaptacion es el canal 62 el q tengo que cambiar el 0 por el 1,no?

es por asegurar que es ese canal no vaya a liar algo,que yo del vag se cero,jeje

[queroseno]

Entonces lo primero mañana hacer el empalme del pin 28 del bloque verde del cuadro al bloque a pin 3 de la radio



lo segundo meter el vag ir a 17-intrumentos, 10-adaptacion , canl 62 y cambiar 0 por 1 y grabar



y entonces pruebo a ver si enciendo la radio y sale en el FIS



este es el orden queroseno?



Correcto, cuando tengas conectado el cable en la radio, prueba con el vag si puedes acceder a ella.

[queroseno]

dentro de 10-adaptacion es el canal 62 el q tengo que cambiar el 0 por el 1,no?

es por asegurar que es ese canal no vaya a liar algo,que yo del vag se cero,jeje



A través del Vag-Com en su módulo 17 -> “Adaptation 10” -> “Chanel Número: 62” controlaremos el estado del Display Central.

MODULO 17 – ADAPTACION 10 – CANAL 62

Valor Función

1 Radio

[Freestylero]

Seguimos con el trabajo:

la mision que a continuacion hago es tirar el cable K-bus del cuadro a la radio concert II, para luego poder conectar con el vag con la radio para poder configurarla



Consiste en tirar un cable del pin 28 del bloque verde del cuadro al pin 3 del bloque A de la concert II



Lo primero en la posicion 28 del bloque verde ya habia un cable asi que no toca hacer un empalme

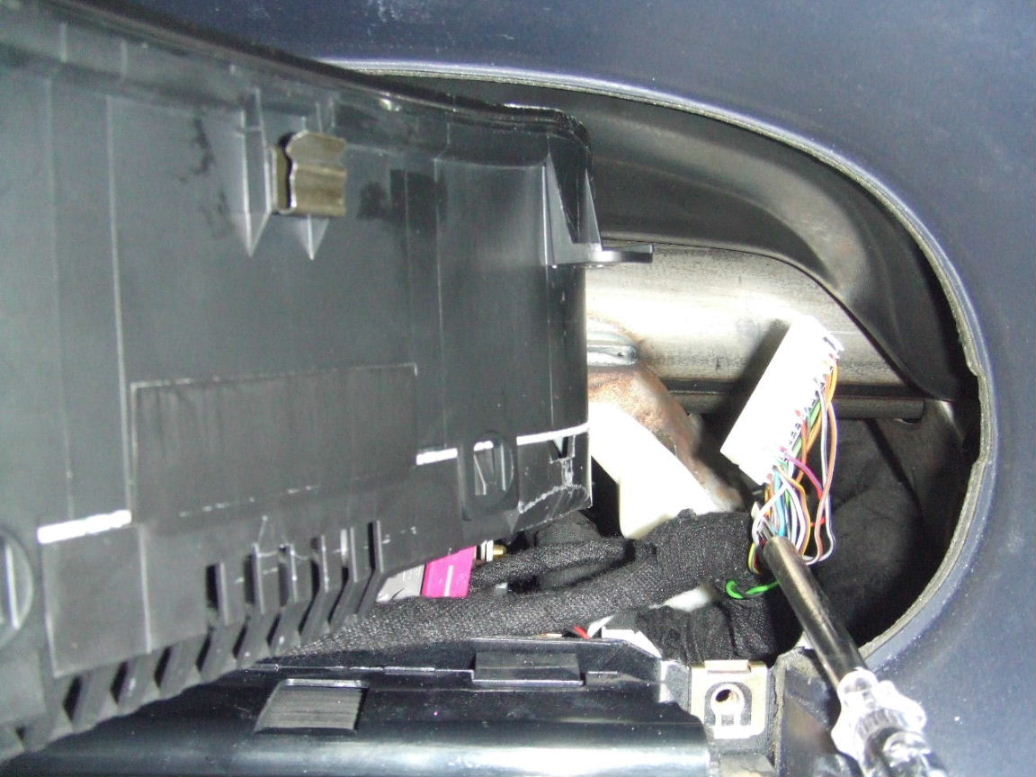

Primera foto encontrar el cable que va a la posicion 28 del bloque verde

[Freestylero]

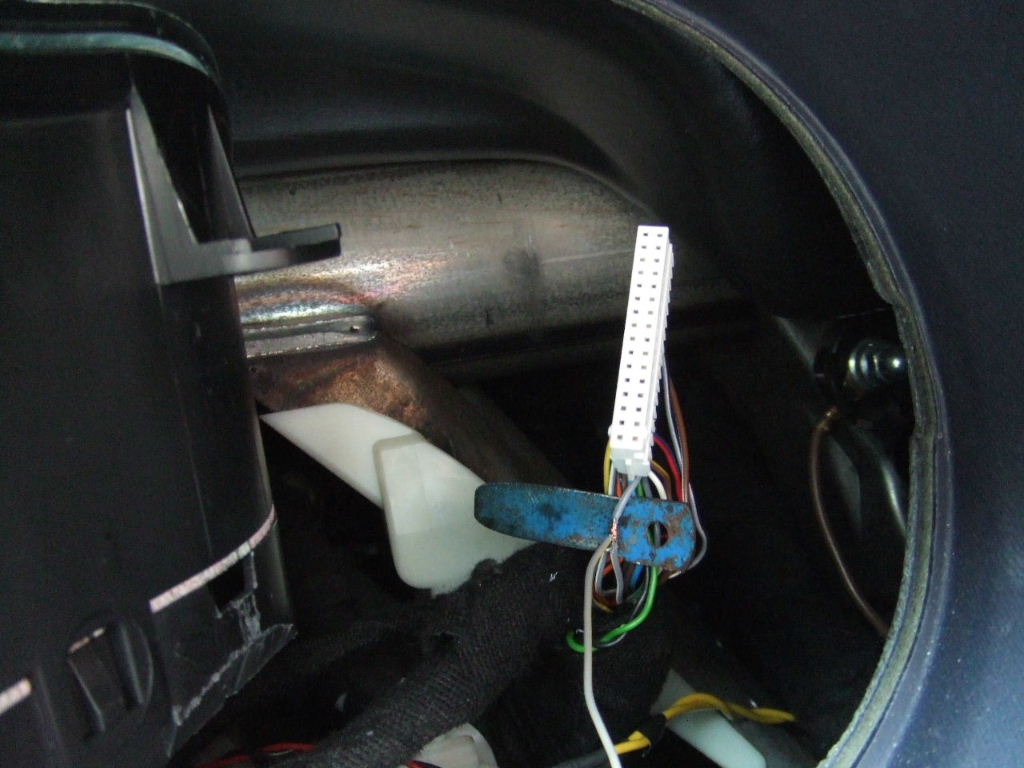

Despues con un cuter pelar el cable y unir el otro cable que ira a la concert II

[Freestylero]

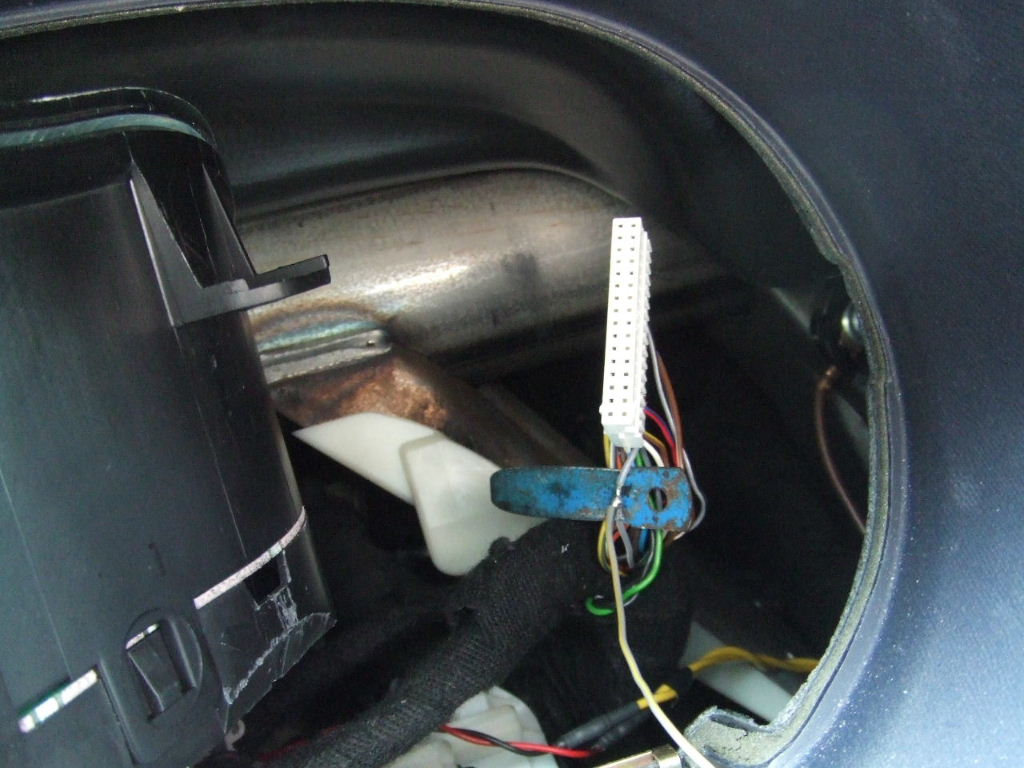

La chapa metalica que tengo puesta por detras es para no interferir en la soldadura con los otros cables

en esta foto ya tenemos hecho la soldadura

[Freestylero]

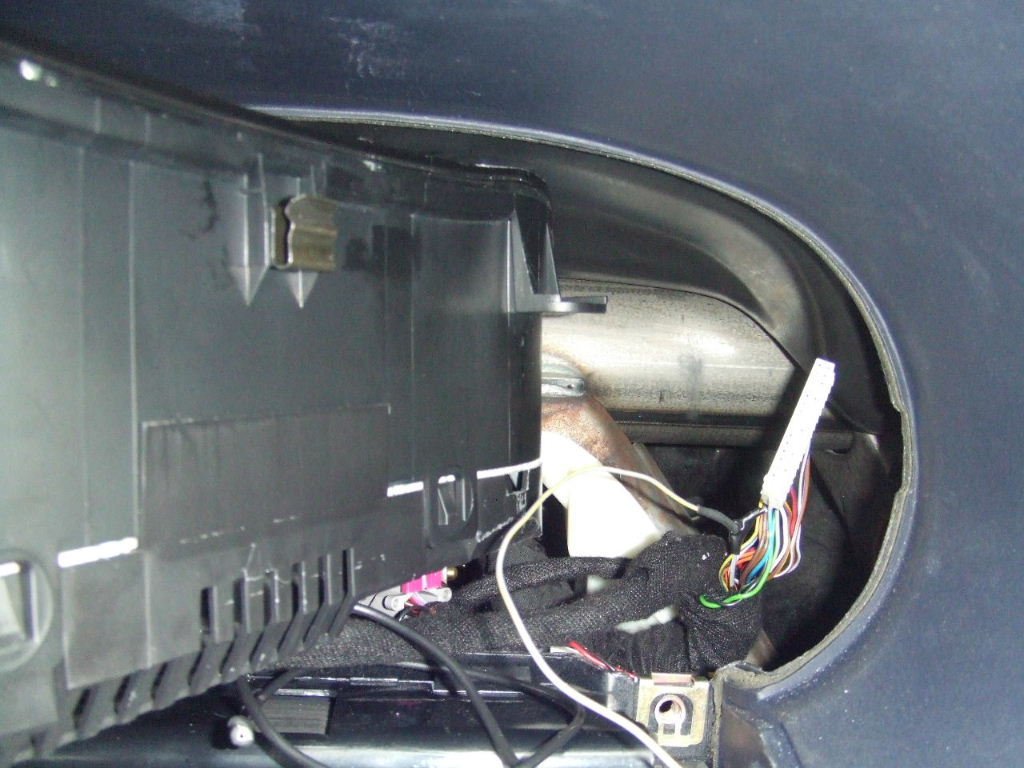

En esta foto ya esta puesto el termoretractil y cinta aislante en la union

[Freestylero]

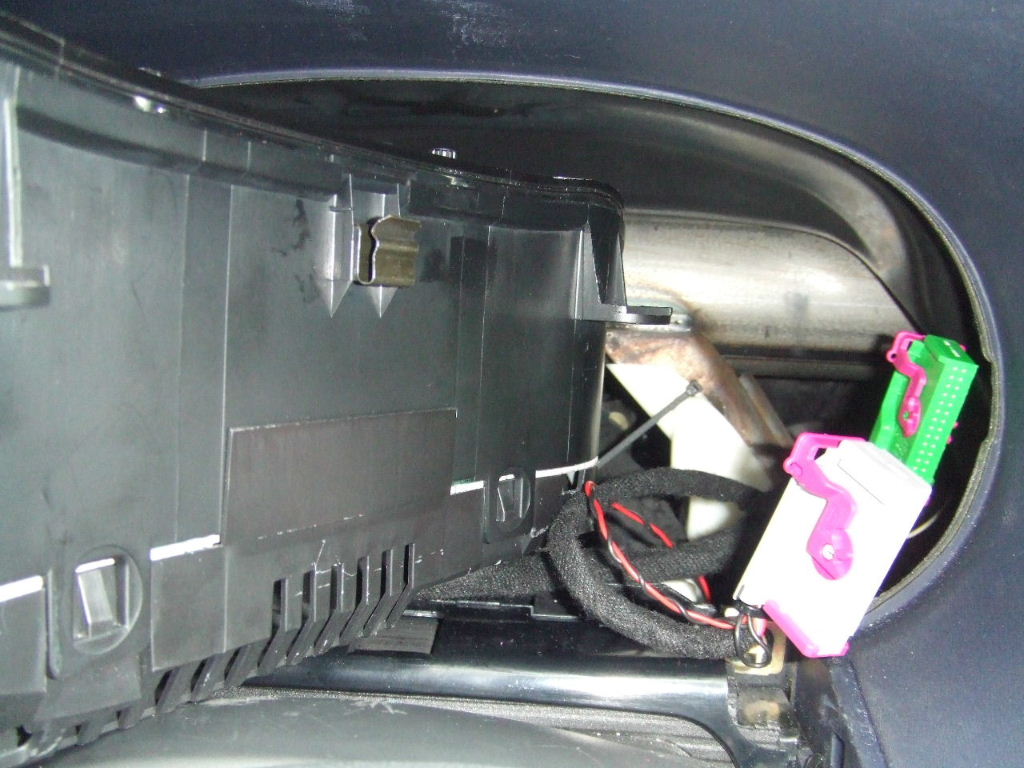

Ya terminado ponemos los bloques de colores y sus abrazaderas correspondientes y podemos encajar el cuadro

En esta foto se puede ver como del bloque blanco salen dos cables rojo y negro que puse anteriormente para el can-H y el can-L

Pues final mente creo que esto es todo lo que me hacia falta conectar del cuadro a la radio, ahor afaltar codificar con el vag para que me salga la informacion por el fis y haga caso al contacto con llave y luminacion de los botones al dar las luces
