Ayuda conexión N75

[200turbo]

Hola.

Esta semana voy a ponerme a montar el material, y como en mi coche nunca he tenido N75 desde que lo compre, se la tenian anulada, ahora no se donde van los tubitos.

Si alguien tiene un esquema o me lo puyede explicar se lo agradezco.

Se que Gordon tenia un esquema, pero de momento no se lo puedo pedir , a ver si vuelve pronto y se soluciona todo.

Ferni me lo explico en vacaciones, pero con la cabeza que tengo.............., ya no se donde era el tubo que va a la patilla corta, ni a la larga, ni a la del medio..........

Saludos y gracias.

[Manvi]

Hola.

Esta semana voy a ponerme a montar el material, y como en mi coche nunca he tenido N75 desde que lo compre, se la tenian anulada, ahora no se donde van los tubitos.

Si alguien tiene un esquema o me lo puyede explicar se lo agradezco.

Se que Gordon tenia un esquema, pero de momento no se lo puedo pedir , a ver si vuelve pronto y se soluciona todo.

Ferni me lo explico en vacaciones, pero con la cabeza que tengo.............., ya no se donde era el tubo que va a la patilla corta, ni a la larga, ni a la del medio..........

Saludos y gracias.

QUEREMOS A M-GORDON DE NUEVO EN ESTE FORO POR FAVOR

[lagarto]

Imágenes(s) Adjuntas

74% del tamaño original [ 960 x 716 ] - Click para ver tamaño original

[200turbo]

Imágenes(s) Adjuntas

74% del tamaño original [ 960 x 716 ] - Click para ver tamaño original



No se ve la imagen

[lagarto]

Im_genes_n75.doc





El espiritu de M GORDON se a manifestado.





Saludos Aritz

[200turbo]

Im_genes_n75.doc





El espiritu de M GORDON se a manifestado.





Saludos Aritz





Esa imagen ya se puso en otro hilo, pero no se ve donde va cada tubo, porque la N75 tiene uno de los tubos del lateral mas largo que otro, osea, una de las "patillas" mas larga que la otra.

Saludos gracias lagarto

[lagarto]

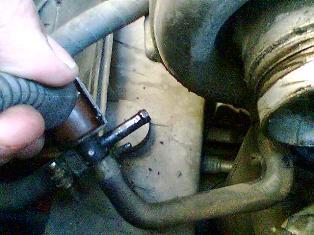

A ver si esta foto mia te sirve.





El esquema anterior fue el q puso M GORDON. Creo q fue el q pedistes.





S2

[lagarto]



A ver si esta foto mia te sirve.





El esquema anterior fue el q puso M GORDON. Creo q fue el q pedistes.





S2







El q falta va a la DV

[200turbo]



A ver si esta foto mia te sirve.





El esquema anterior fue el q puso M GORDON. Creo q fue el q pedistes.





S2



Exacto, el anterior esquema se lo pedi a gordon, pero es para el grifo que tenia puesto.

En la foto por lo que veo el tubo de abajo va al turbo, el de la izquierda va a la waste, y el que falta por conectar, el largo, al manguito de entrada del turbo.

Muchisimas gracias.

Saludos.

[lagarto]



A ver si esta foto mia te sirve.





El esquema anterior fue el q puso M GORDON. Creo q fue el q pedistes.





S2



Exacto, el anterior esquema se lo pedi a gordon, pero es para el grifo que tenia puesto.

En la foto por lo que veo el tubo de abajo va al turbo, el de la izquierda va a la waste, y el que falta por conectar, el largo, al manguito de entrada del turbo.

Muchisimas gracias.

Saludos.







El largo creo q va a la DV



[Rf20vT]

Creo recordar que el más largo va al manguito de entrada al turbo, como bien decís. Los otros, ni idea, las veces que saqué la N75 me fijé como iba montado el conector y me guié por eso para volver a montarla...



Saludos

[ferni308]

hola chema haber el mas largo va a la admision el de abajo al turbo y el paralelo con

el largo a la waste tal como lo ves en esa foto el suelto va en la admision

un saludo

[ferni308]

hola chema haber el mas largo va a la admision el de abajo al turbo y el paralelo con

el largo a la waste tal como lo ves en esa foto el suelto va en la admision

un saludo

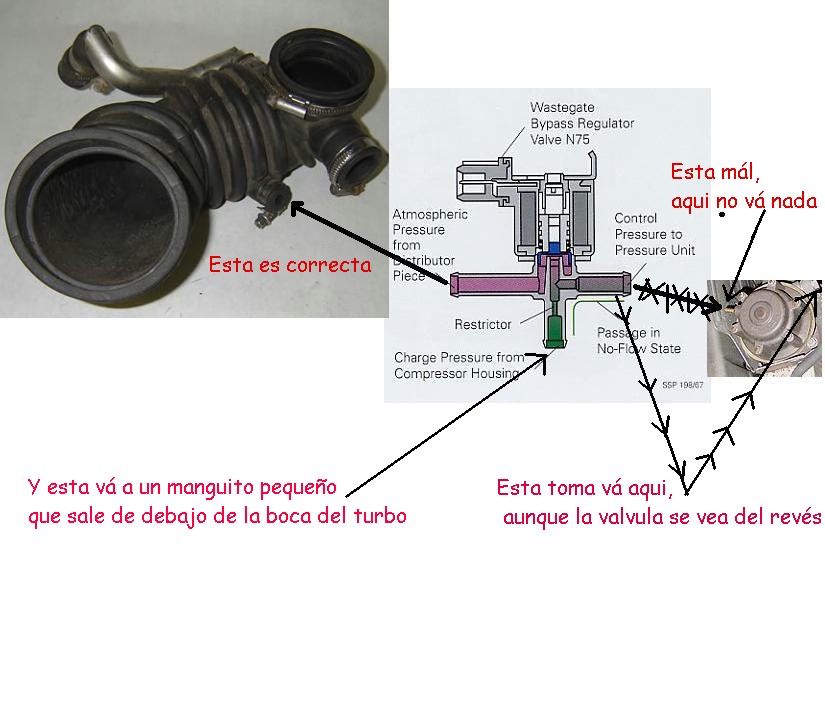

haber si lo ves mas claro :clap1:

[wastegate]

Huy, que bonito dibujo :ranting2:

[200turbo]

hola.

Para no abrir otro hilo pongo aqui los avances que he podido hacer, poca cosa la verdad.

Ya he desmontado el turbo y los colectores, el turbo con el eje roto y medio gripado, espero que no sea por falta de lubricacion, tengo que comprobar todas las tuberias.

El colector reventado, estaba partido por la mitar, rajas por todos lados, unas grietas de impresion, no se ni como seguia puesto en su sitio.

Los manguitos del agua estan ya casi todos cambiados, pero hay dos que no se donde van, dos manguitos rectos pequeños, uno mas fino que otro, y no les veo ubicación por ningun sitio.

Si alguien ha montado el kit samco en un aby que me diga donde van.

la N75 ya la estoy poniendo, pero como he tenido que quitar el turbo, aun sin terminar.

Los inyectores, bomba y regulador, esperare a pasar la itv, que la pasare esta semana que estoy de vacaciones todavia, y luego ya le pongo tambien los supresores.

Ya os ire informando del proceso.

saludos.
