Ayuda en la instalacion de temporizador de luz habitaculo

[schwen]

Quiero instalar un temporizador en el apagado de la luz del habitaculo, no en el B4 que ya la trae, en otro coche. Pero soy un inepto en temas de electricidad.

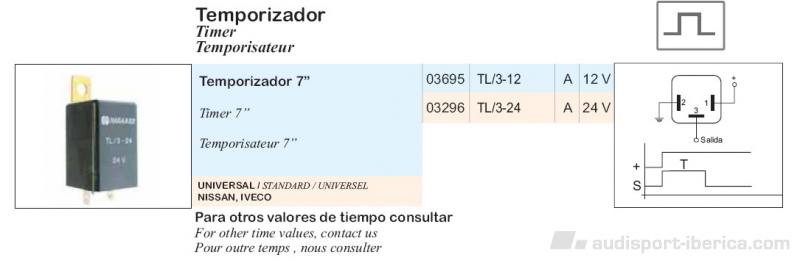

Ayer compre este aparatejo. Lleva tres terminales de salida numerados, 1,2 y 3. Desconozco si la fijacion es una masa y debe asimismo ser atornillado a carroceria para que funcione.





El vendedor me hizo la siguiente descripcion de conexiones.



-Terminal 1. A positivo de bateria



-Terminal 2. A masa



-Terminal 3. A positivo de la bombilla a temporizar.



Lo he probado y no funciona, la luz se sigue apagando inmediatamente con el contacto de puertas. Este diagrama lo represento abajo del todo.



Me pregunto si la instalacion correcta puede ser la que he dibujado en el diagrama superior...



A ver si esos makinas en electricidad me hechan un cable, que estoy mas perdido que Sonia Monroy en un congreso de neurocirugia



[seresmi]

De entrada vas mal.



El interruptor de las puertas corta el negativo (habitualmente).

[schwen]

Yo esque no sé nada de esto, nen

[Karlos80]

En el B4 tienes temporizador para la luz de cortesia?? El mio no....de serie nolo trae no??

[RomuloTDI]

De entrada veo que el 2 esta mal, si te pone masa ese va a chasis o en su defecto al negativo, el resto parece que esta bien aunque el 1 dudo que o tengas que conectar al positivo que da crriente a la bombilla de cortesia, que creo que si es asi, y e anclaje que señaas como masa n se si sera.



Yo creo que es:



1- Positivo de la luz de cortesia (entrada).

2- Chasis o negativo de bateria.

3- Positivo de la luz de cortesia (salida).



A ver si el electricista del foro nos dice algo.

[seresmi]

No se si todos los B4 irán igual, pero en el mio, cuando cierro las puertas, la luz se queda encendida unos 10 segundos y luego "fade out".



Pero si despues de cerrar la puerta, cierro los seguros, se apaga de golpe ( sin fade out ).



Saludos.

[Karlos80]

Ostras eso no tiene el mio,si cierro la puerta se apaga directamente.

[schwen]

Ostras eso no tiene el mio,si cierro la puerta se apaga directamente.



Pues a ver si nos aclaran por aquí como se monta y te lo pones, vale 8€ de nada

[Karlos80]

Ostras eso no tiene el mio,si cierro la puerta se apaga directamente.



Pues a ver si nos aclaran por aquí como se monta y te lo pones, vale 8€ de nada





Donde lo has comprado??

[seresmi]

No tengo ni zorra idea de electricidad ni de nada, pero vamos a ver lo que sale:



El vendedor tiene razón :



1 - positivo

2 - masa

3 - salida a la bombilla

4- el soporte es solo soporte



Habría que averiguar si la salida a bombilla es positivo o negativo.



Como decía al principio, no tengo ni idea de voltios, pero estoy aprendiendo a usar un buscador

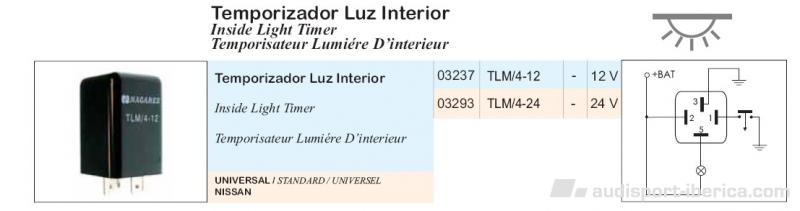

Deberías haber comprado el TLM/4 - 12 que es específico para luces de cortesía.





Saludos.

Editado 23 de Octubre del 2008 por seresmi

[Karlos80]

Seresmi de donde has sacado eso,donde lo compro??

[seresmi]

Lo he sacado de la página de Nagares, fabricante del relé.



catálogo de nagares



Donde comprarlo ?? Ni idea.



Saludos

[Karlos80]

Gracias Seresmi.Estas pijaditas como me gustan jeje...oye y el famoso rele cual es??Para pillarselo a un 80 que tengo por ahi....



S2

[seresmi]

No lo sé y no puedo ir al coche a mirarlo porque lo tengo en el taller del seguro porque me petaron la cerradura y hasta la próxima semana no me lo entregan.



Saludos.

[Karlos80]

No pasa na :crying_anim: alguien sabe cual es ese rele???
