QUE SON LOS KERS ????

[ILDEFONSO]

BUENO esto me lo ha pasado un buen amigo... A VER SI OS GUSTA:



**Para empezar diremos que las siglas KERS son el acrónimo en inglés de Kinetic Energy Recovery System lo que en castellano sería Sistema de Recuperación de Energía Cinética.



Empecemos con lo que dice el reglamento de la FIA para este dispositivo:



Reglas del KERS para el año 2009:



El uso de cualquier dispositivo que entregue potencia a los palieres, salvo el KERS y el motor atmosférico de 4 tiempos y 2,4 litros, no está permitido.



Con la excepción del KERS a carga completa, la cantidad de energía de retorno almacenada en el auto no debe exceder los 300kJ. Todo lo que pueda ser recuperado a un ritmo superior a 2kW no deberá ser superior a 20kJ.

La potencia máxima, dentro o fuera, de cualquier KERS no deberá ser superior a 60kW (81bhp). La energía liberada del KERS no podrá ser superior a 400kJ en una vuelta. Las mediciones se tomarán en la conexión con la rueda trasera del tren de mando.



Cualquier KERS sólo podrá ser capaz de aumentar la energía almacenada, mientras que el coche se esté moviendo en la pista. La liberación de energía de cualquier sistema de este tipo debe permanecer bajo el control completo del conductor en todo momento mientras el coche esté en la pista.



Los coches deberán estar equipados con sensores homologados que proporcionen todas las señales necesarias para el DEG (control FIA) a fin de verificar que los requisitos arriba señalados están siendo respetados.



Todos los componentes necesarios como parte de un KERS serán controlados por la SECU (centralita electrónica)



A la vista de lo anterior, queda claro que el aparato es capaz de entregar potencia en los palieres, obviamente a través de la caja de cambios, al estilo del famoso botón P2P o PTP (push to pass, pulsar para adelantar) disponible en las fórmulas americanas.

Es evidente que el KERS no será 100% eficiente, pero el 90% de eficiencia se piensa que es factible.

¿pero cuánta energía son esas cantidades que se mencionan?



Para aclarar este punto nos basta con saber :



Un joule es un vatio segundo, y un Kw/h es equivalente a 1,341cv de potencia.

Por lo que el máximo 300kJ almacenado es de 5 segundos a 60kW, redondeando... 80cv de potencia disponible durante 5 segundos.



La FIA ha definido la cantidad de recuperación de energía a 400kJ por vuelta, dando al conductor un extra de 80cv a lo largo de un período de 6,67 segundos, mientras que los motores son capaces de entregar alrededor de 740cv.



Bueno, hemos visto que con el susodicho artilugio se podrá disponer de una potencia “considerable” durante 5 segundos como máximo, o menos potencia durante más tiempo, lo que obviamente supondrá un aliciente para los intentos de adelantamiento, lo cual, desde el punto de vista del aficionado será de agradecer.





En qué se basa el KERS



Mucho se ha hablado también de que este sistema será el encargado de recoger la energía que se desperdicia en las frenadas en forma de calor en los discos de freno y sus zapatas, lo que es cierto solo a medias, ya que hay quien ha entendido que este dispositivo recogerá dicho calor para generar esa energía extra, lo cual es erróneo.



Para aclarar el asunto es necesario entender el aspecto físico teórico del proceso de frenado en un objeto o coche cualquiera, y los F1 no son ninguna excepción.



Cuando un objeto (coche a partir de ahora) lleva una velocidad determinada y ha de reducirla de manera más o menos rápida, solo tiene una manera posible, introducir una resistencia al avance más o menos intensa, según el régimen de frenada a conseguir, lo que resulta obvio.



Pero lo que ocurre cuando hay una aceleración negativa o frenada, tal y como postulan las leyes de Newton, es que el coche tiende a seguir en movimiento inercial y las masas tienden a adelantarse respecto al objeto en deceleración o frenando, todos habremos podido comprobarlo en un coche cuando se produce una frenada brusca, ese desplazamiento hacia delante de los objetos mal sujetos al coche, hasta que se encuentran con algo bien sujeto que lo retiene y transfiere esa fuerza al propio coche.



Pues es esa misma fuerza inercial de esas masas, la que se utiliza en el KERS para conseguir esa energía extra. Fuerza que de otra manera habría sido transferida al chasis y obviamente habría sido transformada en calor en los discos para ser contrarrestada y obtener la deceleración y velocidad necesaria para lo que fuere (tomar una curva, no chocar con algo…etc), por eso está bien el decir que transforma el calor de los frenos en energía reutilizable, aunque eso no esté estrictamente ajustado al proceso real.





Cómo se consigue esa energía



Este asunto ya “es harina de otro costal”.

Para entender cómo se realiza esa “captura” de energía, estaría muy bien poder entrar en la teoría de la física, pero eso es lo que pretendo evitar, aunque vamos a intentarlo.



Supongo que todos habremos usado alguna vez uno de esos juguetes a los que hay que darles con la mano unas “cortas carreritas” para que “se carguen”, y al soltarlos salen corriendo hacia delante…, bueno, pues el caso está basado en lo mismo, en esencia, hay colocado un disco de metal más o menos gordo y pesado pero siempre de mucho mayor diámetro o grosor que el eje de las ruedas del juguete en el que está sujeto, de tal manera que lo que hacemos cuando le damos esas “carreritas para cargarle” es imprimir una elevada velocidad de giro en ese disco de metal, lo que unido a su masa (peso) le confiere una notable cantidad de “inercia” al disco y por consiguiente al eje de las ruedas, lo que obviamente hace correr al cochecito, tortuga o lo que fuere…



Ese disco de metal es lo que se llama un volante de inercia. Y un volante de inercia es la base del funcionamiento del KERS.



Resumiendo mucho, se puede decir que un volante de inercia está montado en el sistema del KERS, de tal manera que durante las frenadas e incluso durante las aceleraciones, se le va confiriendo cada vez más velocidad de giro a ese volante de inercia, hasta alcanzar los valores energéticos definidos en la reglamentación.

[ILDEFONSO]

y aqui los pros y contras...



***

Tipos de KERS



El principio es claro, pero los métodos para hacer girar ese volante, así como la utilización de esa energía contenida en dicho volante de inercia puede ser de lo más variada, por y en base a ello se pueden clasificar (por decirlo de algún modo) los distintos tipos de KERS

• Mecánico : El volante transfiere la fuerza mecánicamente a otros dispositivos mecánicos también, que posteriormente será trasladada al palier mediante el acople necesario.

• Neumático : El volante transfiere la energía contenida a dispositivos neumáticos (esto incluye los hidráulicos), y estos a su vez la transfieren al acople con el palier.

• Eléctrico : El volante se puede comportar como un generador eléctrico, que entrega esa carga a unos acumuladores y pilas, para que surtan de energía a un motor eléctrico para el acople con el palier.

• Híbrido : Obviamente, será una combinación de los anteriores.









Desventajas y problemas



Las diferencias de unos a otros resultan óbvias, y cada uno de ellos tiene una serie de ventajas e inconvenientes propios de su idiosincrasia, por ejemplo:

• Mecánico : puede resultar frágil, pues las potencias transmitidas en momentos muy puntuales son “bestiales”, por lo que para asegurar un funcionamiento “fiable” pueden resultar en un pesado paquete, lo que le resulta difícil de ubicar en el coche sin complicar en exceso (si esto es posible) el asunto de la distribución de pesos, el centro de gravedad, los lastres…

• Hidráulico : La utilización de fluidos siempre es “un riesgo”, además el depósito de líquido hidráulico o liga deberá de ser mayor, y aunque su incremento de peso no es tan elevado, no es algo que se deba desdeñar. Además no parece haber grandes desarrollos en dicho tipo de sistema.

• Eléctrico : Aparentemente el más sencillo, pero con el lastre (nunca mejor dicho) del enorme peso de los acumuladores o pilas necesarias para el almacenamiento de esa cantidad de energía, ya que el piloto la usará cuando lo considere oportuno.

Como podemos ver uno de los grandes inconvenientes de los sistemas KERS, parece que puede ser su peso, según fabricantes, hablan de conjuntos de entre 4 a 5Kg sólo el volante y su blindaje.

El sistema completo con menos peso es el hiráulico, que no baja de los 15Kg (pero no es factible por el momento por su rendimiento y complejidad), el mecánico no baja de los 20Kg y el eléctrico depende de los acumuladores y baterías, pero tampoco baja de los 25Kg. Estos pesos se supone que serán reducidos en las versiones "finales", pero no parece que vaya a haber mucha más reducción, el más propenso a una gran rebaja es el eléctrico (según la química de los acumuladores) pero no se cree que pierda más de unos 5Kg como mucho.



Tras esto…, cierto es que nos puede proporcionar 80cv en unos momentos concretos, pero esto puede ser un chiste si nos obliga a penalizar con más de 1 seg./vuelta debido al peso del artilugio. Este es el principal argumento de los que dicen que puede merecer la pena correr sin KERS…



Otro efecto a tener en cuenta cuando se usan volantes de inercia de altas velocidades, es el referente a la generación de cargas electroestáticas, creo que todos conocemos ese fenómeno, pero para quien no lo tenga claro, es el que se produce debido al roce de dos materiales entre sí, el famoso ejemplo de la ebonita, la lana y el papel, si se frota ebonita con lana, se pueden “atraer” trozos de papel como si de imanes se tratase. Ese efecto se debe a la carga eléctrica de un cuerpo mediante el roce, y cuando por el medio que sea, un cable, una persona que lo toca, o se produce cualquier otra forma de conexión al suelo (masa), se produce la descarga del cuerpo hacia el suelo, lo que se traduce en una descarga eléctrica de peligrosos efectos… como hemos podido ver ya en algún técnico de algún equipo. Para solventar esto solo se puede hacer una correcta conexión de planos de masa en los puntos adecuados, además de encerrar el volante de inercia en una carcasa metálica y bien conectada a los planos de masa equilibrados.

Si en las operaciones de repostajes siempre existe la posibilidad de incendios por chispas de estática, con los sistemas Kers las posibilidades son mucho más altas.





Para finalizar, podemos comentar que este sistema puede ofrecer un efecto secundario nada desdeñable para el comportamiento del vehículo en carrera.



Se trata del efecto que genera una masa giratoria en el balance de fuerzas que concurren en el vehículo cuando hay aceleraciones o deceleraciones junto con un cambio de dirección, es decir, cuando se toma una curva. Es el efecto giroscópico sobre un eje horizontal.



Resumiendo este efecto, digamos que tiende a hacer que el coche sea mucho más estable en el comportamiento de la dirección, aunque también hace más difícil la gestión de entrada en las curvas, duro en terminos de fuerza a aplicar por parte del piloto al volante de la dirección para hacer girar adecuadamente las ruedas, aunque también tiende a disminuir los efectos del subviraje y sobreviraje.

[ILDEFONSO]

Seguridad



Los aspectos de seguridad son vitales para la FIA y los pilotos, así que los problemas que este tipo de artilugios conllevan son múltiples y variados.

• Mecánico : puesto que la rigidez y tenacidad de los materiales ha de ser muy alta y el régimen de giro del volante de inercia es realmente alto, en caso de una rotura de dicho elemento o sus sujecciones, podría convertirse en una pequeña bomba, causando la total ingobernabilidad del vehículo.

• Neumático : sin duda el menos problemático en asuntos de seguridad, pero parece el más difícil de implementar.

• Eléctrico : sin dudas el más peliagudo en este asunto. Su facilidad para producir chispas es incuestionable, y en el coche hay gasolina y aceite caliente, además de un piloto dentro. El asunto del calentamiento de los acumuladores en condiciones de uso extremo es realmente serio, ya que puede llegar a reventar algún acumulador, produciendo desde una explosión hasta un vertido de sustancias altamente peligrosas en caso de su rotura, o supongamos un accidente...

[ILDEFONSO]

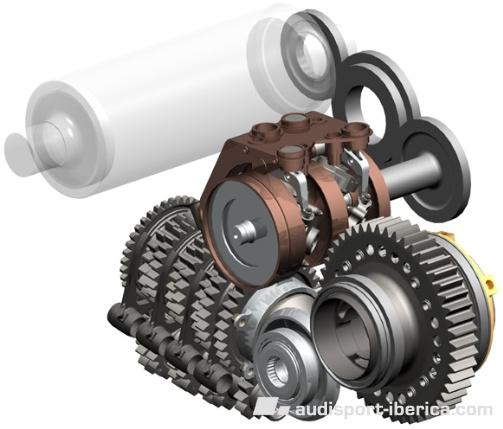

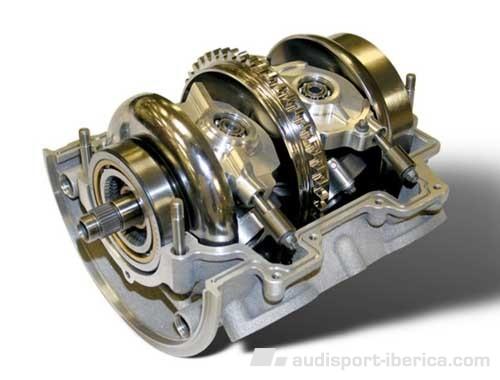

Bueno y aqui digamos explica como va colocado en el coche y como conecta las distintas partes mecanicas...



***Colocación y Conexionado



Otro de los puntos confusos de cara al aficionado, es el lugar en donde iría colocado el susodicho volante de inercia, que como hemos visto, dispone de una masa considerable. En los F1, la potencia de frenada viene a estar distribuida, aproximadamente y en promedio según pistas, en un 58% en el tren delantero y el 42% restante en el tren trasero. Ante esto parece obvio que lo mejor sería colocarle en el tren delantero, pero esto es extremadamente complicado, pues ese peso en la parte delantera “desequilibra” demasiado el balance de pesos y la estabilidad de frenada en el frontal del coche, por lo que aunque tenga un menor rendimiento, las facilidades que conlleva el ponerlo en la parte trasera no dan lugar a dudas, y además, el tren trasero dispone también de la suficiente “inercia” como para poder cargar el KERS a ritmos más que aceptables.

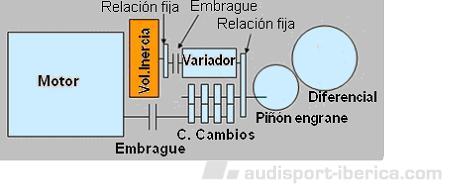

En todos los casos el acople de dicha fuente de potencia con el palier sigue un esquema como el siguiente, es decir mediante un embrague propio que le conecta al correspondiente CTV (Transmisión de Variación Contínua, y vulgarmente en este asunto Variador) y este se conecta mediante el árbol de salida de la caja de cambios al piñon de engrane que desemboca en el diferencial y de ahí a los palieres.





Tampoco se puede olvidar el hecho de que este sistema estará monitorizado por los correspondientes sensores que servirán, entre otras cosas, para el correcto funcionamiento e inspección por parte de la FIA de su conformidad al reglamento.



Tras esto, podemos hacernos una idea de lo complicados y variados que pueden ser estos sistemas, por lo que hablar simplemente de KERS, puede no querer decir nada si se está hablando de uno u otro tipo distinto.

[ILDEFONSO]

bueno eso mas los neumaticos... y algunas cosillas mas... puede ser un año divertido... jejeje con menos equipos.. claro esta..por la crisis...

[ILDEFONSO]

COMIENZA LA POLEMICA KERS......... Y BOSCH PRESENTA SU KERS...

**

La noticia llega precisamente cuando ni siquiera el mismo equipo Ferrari está seguro de poder (y querer) introducir el Kers en sus monoplazas para la próxima temporada, y cuando desde Peugeot se anunció días atrás que “tenemos otras cosas que pensar antes de considerar ir a la F1”, en clara alusión a las dificultades en sus ventas en todo el mundo.



Sea como sea, creo que Ferrari querrá sacar provecho de la situación con este rumoreado acuerdo con Peugeot como una cortina de humo para ocultar sus propios problemas, o como un tiro por elevación para que la FIA se entere de que hay demasiados inconvenientes con el Kers y que Ferrari es uno de los equipos que más los sufre…



Luca di Montezemolo: “el KERS es un error”



El presidente de Ferrari, Luca di Montezemolo, opinó en un reportaje a los medios, que el sistema KERS para la F1 es viable de ser impuesto dentro de 3 ó 4 años, pero no en la temporada 2009.



Además, según Montezemolo, el KERS se llevará un gran porcentaje del presupuesto de los equipos de F1, que podría ser usado de otra manera. Montezemolo también se refirió a que “el KERS no tiene nada que ver con la F1, sino que tiene más que ver con coches de calle”.



Puede que tenga algo de razón, pero no hay que olvidar que Ferrari es uno de los equipos que más resiste al KERS y uno de los que esperarán más allá del GP de Australia para incluirlo en sus máquinas.



Algunos pilotos de F1 no quieren el KERS

Tal parece que el KERS no es bienvenido de parte de los pilotos de F1. Ya se han levantado varias quejas con respecto a este sistema de recuperación de energía que la F1 aplicará a partir del año que viene.



Sebastian Vettel no parece muy contento con el KERS ya que cree que no será suficientemente seguro en carrera, sobre todo considerando la seguridad de las baterías.



Por su lado, Robert Kubica opina que el KERS “no me va a ayudar en nada”, refiriéndose al peso adicional sobre el coche. Además, es casi seguro que los BMW Sauber comenzarán la temporada sin el multicitado sistema, así como también parece que lo hará Ferrari.





Ahora que la F1 está en su receso, es cuando surgen las preguntas con respecto a la nueva reglamentación para el 2009. Y una de las dudas clave es el uso del KERS (Kinetic Energy Recovery System) que comenzará a partir de la próxima temporada.



Como recordatorio, el KERS es un dispositivo que convierte la energía en forma de calor disipado de los frenos del coche, en energía útil para el motor.



El mayor problema del KERS es su falta de confiabilidad a pesar de todas las pruebas que ya han hecho muchos equipos sobre el mismo sistema. Además en una época que pretende ser austera con los costos de los equipos (que hizo que Honda abandonara la F1) el sistema ha probado ser un vaciadero de dinero de los presupuestos de los equipos.





La división deportiva de Bosch (Bosch Motorsport) acaba de presentar un nuevo diseño aplicado al sistema KERS (Kinetic Energy Recovery System) que puede ser usado en casi cualquier categoría de competición; desde F1 hasta DTM y carreras de larga duración como Le Mans. El sistema fue presentado en la Professional MotorSport World Expo 2008, en Colonia, Alemania.



El sistema consta de su motor eléctrico y el controlador KERS que contiene la gestión de la batería y el sistema que controla las funciones del motor híbrido. La batería es de ion-litio con capacidades que pueden ampliarse, pero como alternativa se puede usar un sistema de almacenamiento de energía conectado al volante del motor, que Bosch no especifica en su funcionamiento, pero que puede almacenar 750 kilojulios de energía. Los motores eléctricos no pesan más que 8 kilos cada uno.



Klaus Böttcher, director de Bosch Motorsport, puntualiza que los sistemas aplicados en competición tienen la ventaja de ser más compactos e incluso más livianos que los usados en vehículos de calle. Además Bosch ya comenzó las conversaciones con varios equipos para su adopción ya para el próximo año.

[ILDEFONSO]

Y AQUI UNA BUENA TEORIA



http://es.youtube.com/watch?v=9nPisLFEH7k&...kers-videos-ii/

[ILDEFONSO]

OTRA COSITA... si os gusta sigo.....



http://es.youtube.com/watch?v=wSdj9ni4W_M&...feature=related

[javispa]

Es muy interesante esto que explicas. Yo me pensaba que todos serían tipo eléctricos... vamos, que en el momento de frenar se utilizaría un generador o algo acoplado a los frenos para generar fuerza electromotriz inducida que, además de ayudar en la frenada, cargara las baterías. Diría que en el Toyota Prius funciona así. Lo que no veía muy claro era como implementar ese sistema de modo que pesara poco. Veo según lo que expones que hay más de una opción y que no es como me imaginaba.

En fin... yo tampoco acabo de ver claro que vaya a aportar mucho. Si el peso mínimo de los monoplazas sigue siendo el mismo el KERS puede ser interesante ya que en lugar de lastrar el coche, se aprovecha y se le gana potencia temporalmente. Sería, salvando las distancias, cuando hace años se introdujeron las suspensiones calibradas por ordenador... se aprovechaba y se montaban complejos comput*dores en lugar de lastres que se encargaban de controlar electrónicamente el comportamiento de las suspensiones (algo similar a lo que más tarde se incorporó a los Mercedes de gama alta, diría que el Airmatic, o a la suspensión Skyhook de Maserati). El caso es, como dices, dónde ubicar el KERS para que no comprometa el reparto de masas del coche. El otro problema es que todos los coches lo llevarán, con lo que no sé hasta qué punto puede ser una ventaja a la hora de adelantar.

En fin... que la cosa parece interesante.

Un saludo y muchas gracias por tus hilos técnicos. Se aprende mucho.

Editado 18 de Enero del 2009 por javispa

[karpu]

Yo creo que el equipo que antes de con la "tecla" del Kers va a tomar una ventaja muy importante.



Hilo muyy interesante
