[MGM01]

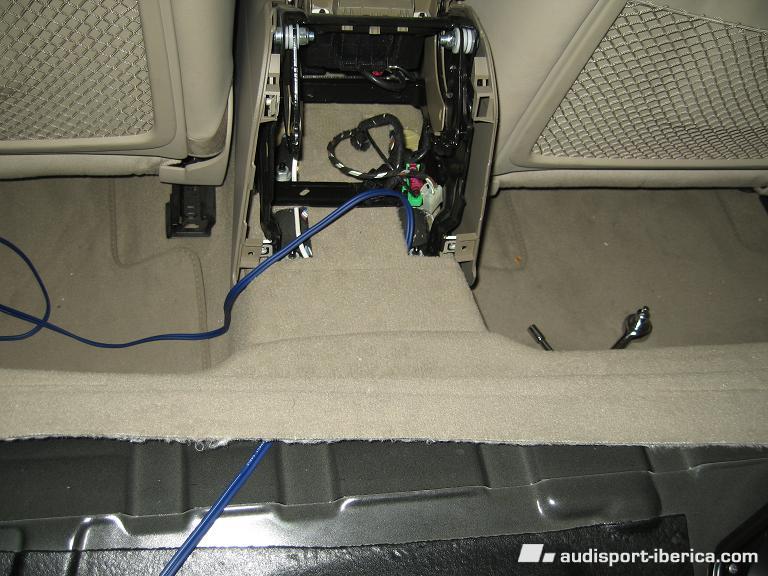

Otra vista..

[MGM01]

El paso por el estrecho...

[Cuasar]

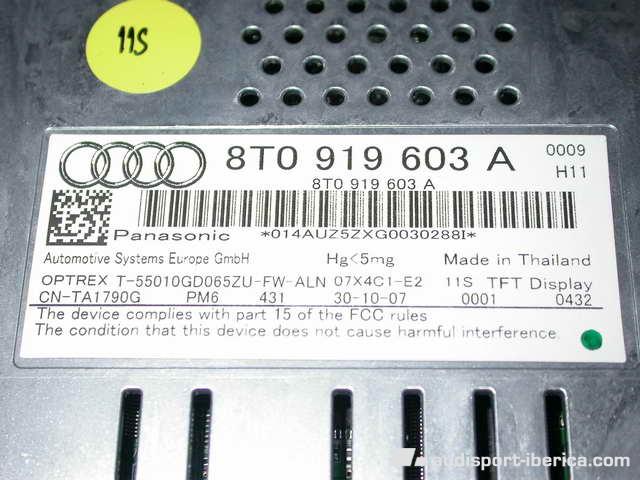

Aquí tienes la foto de la etiqueta de la pantalla. El modelo concreto no lo he encontré, pero si el fabricante no ha hecho un modelo atípico para el A4, en sus pantallas de 6,5" como el número de serie indica, la resolución debería de ser 640X480. Optrex



Gracias por las fotos. De todas maneras antes intentaré pasarlos por un lateral a ver si puedo. Lo único que me hecha para atrás es el desmontaje del airbag trasero. El asiento supongo que se desmonta como en las instrucciones, tirando de él. ¿Se te ha roto o deformado algún anclaje?

Sería interesante también si se puede, dejar por ejemplo un trozo de macarrón termorretráctil o similar y una cuerda fina a modo de guía para pasar cables posteriormente si fuera necesario.



[MGM01]

Gracias por la info, si es 640X480 no va a resultar tan complicado

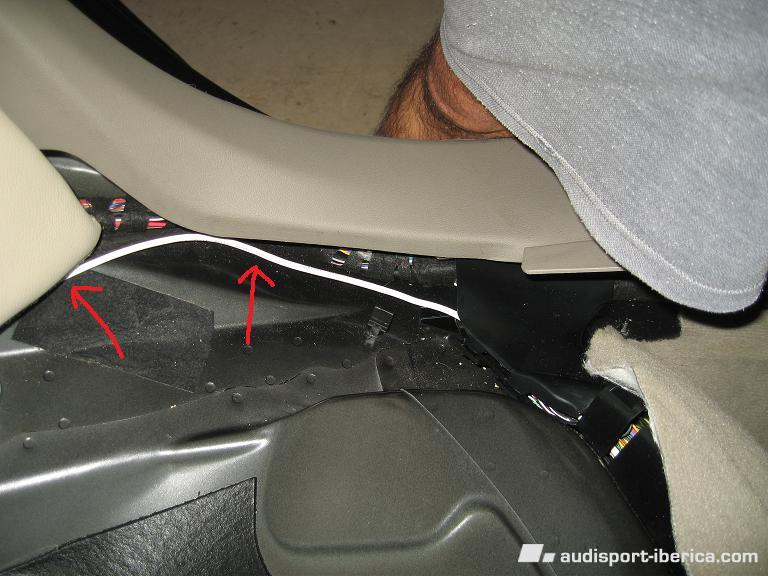

Para pasarlos por el lateral puedes levantar facilmente los "plasticos" de la parte de abajo de los marcos de puertas, en las fotos puedes ver el que yo tuve que levantar para pasar. Yo he decidio pasarlos por el centro porque tenía que llevar un HUB USB a la consola centrar, para conectar el Navigator y demás dispositivos, además ahí hay mucho sitio para todo. Ojo, los cables que sean de alta calidad, sobre todo bien blindados y de baja atenuación, el vídeo es muy sensible y el cable para la cámara trasera puede tener interferencias. El recorrido que yo he hecho es de unos 4,5Mts (5 Mts el de VGA) desde donde está el Carpc a la Guantera



El asiento se quita como tu me indicaste en el documento, tira hacia arriba con un golpe seco y ya está, es inevitable romper las fijaciones de las cazoletas, hay que ponerlas nuevas, no tengo aquí las referencias pero en repuestos lo identificaron a la primera y sin esperas, aprox 1 € cada una (hacen falta 2 pero compré 4 por tenerlas a mano), de todas formas el asiento se puede poner pero no queda bien anclado.



Yo creo que no es posible dejar la guía, bueno, dejarla sí pero no tirar de ella para pasar los cables, hay "miles", algunos de ellos sin "destino" (serán para las opciones) y es fácil que se enganche.. Suerte!!

[Cuasar]

Necesito más tiempo que suerte. Ya nos daremos novedades después de vacaciones, a pasarlo bien :clap1:

[Cuasar]

Pues malas noticias. He estado haciendo pruebas a 640X480 con el portátil y sigue sin verse bien. El centrafuse, las fotos y los vídeos se ven aceptablemente bien, pero en el explorador por ejemplo sólo se intuyen las palabras. A 800x600 ni siquiera eso. El problema sería el navegador, que es lo que a mi más me interesa y no se vería bien tampoco.



En una Xenarc de 7" que tengo, aunque ya si se puede leer el explorador, pierde mucha calidad con respecto a la entrada que tiene VGA.



Y no quisiera tener que renunciar a poder trabajar con archivos y menos aún del navegador. De momento voy a construir el soporte para la caja y después ya veremos como me planteo el tema.

[ONOAUDI]

Con el precio de la pagina de xcarlink £149.99 te llega tambienel interface de conexión Can-Bus.

[Cuasar]

Si. Por ese precio tienes el interface propiamente dicho y lo que llaman ellos la CanBox.



Sólo si tu coche tuviese el sistema MOST, necesitarías comprar otro aparato aparte.

[ONOAUDI]

Si. Por ese precio tienes el interface propiamente dicho y lo que llaman ellos la CanBox.



Sólo si tu coche tuviese el sistema MOST, necesitarías comprar otro aparato aparte.

Segun el manual de instalacion al conectar el canbox cambias de fuente con la tecla mode del volante. Esto es asi?

Saludos

[Cuasar]

En teoría si, en la práctica a mi no me funciona. Le envié dos e-mail al fabricante preguntándolo por ello y me dijo que no me entendía lo que le quería decir. Como si le hubiese escrito en chino o desconociese esa posibilidad.

Es posible que haya que codificar algo con el VCDS. Sería algo muy útil desde luego.



He encontrado un manual de instalación de Stagemotion de un interface aparentemente igual que este y hace referencia ello y a otros detalles. Mañana lo postearé si el moderador no tiene ninguna pega.

[ONOAUDI]

En teoría si, en la práctica a mi no me funciona. Le envié dos e-mail al fabricante preguntándolo por ello y me dijo que no me entendía lo que le quería decir. Como si le hubiese escrito en chino o desconociese esa posibilidad.

Es posible que haya que codificar algo con el VCDS. Sería algo muy útil desde luego.



He encontrado un manual de instalación de Stagemotion de un interface aparentemente igual que este y hace referencia ello y a otros detalles. Mañana lo postearé si el moderador no tiene ninguna pega.

Como cambias de funte hasta ahora?

No se cual pedir, si el de xcarlink o de stagemotion que es mas caro pero me aseguran que se puede cambiar de fuente con la tecla mode del volante multifuncion.

Saludos

[MGM01]

En teoría si, en la práctica a mi no me funciona. Le envié dos e-mail al fabricante preguntándolo por ello y me dijo que no me entendía lo que le quería decir. Como si le hubiese escrito en chino o desconociese esa posibilidad.

Es posible que haya que codificar algo con el VCDS. Sería algo muy útil desde luego.



He encontrado un manual de instalación de Stagemotion de un interface aparentemente igual que este y hace referencia ello y a otros detalles. Mañana lo postearé si el moderador no tiene ninguna pega.

Como cambias de funte hasta ahora?

No se cual pedir, si el de xcarlink o de stagemotion que es mas caro pero me aseguran que se puede cambiar de fuente con la tecla mode del volante multifuncion.

Saludos



A mi tampoco me cambia la pantalla desde el volante pero lo he integrado en la botonera que está en la base del cambio, puedes verlo unos mensajes arriba de este post, es bastante cómodo.



Lo que es importante antes de decidirte por la compra es tener claro lo que quieres conectar, si es un DVD, TDT, consola de juegos, ... te va bien el de Xcarlink pero ojo, si vas a conectar un pc, como es el caso de Cuasar y el mío, no te lo recomiendo, la resolución no es tan buena como se espera. Si le vas a poner un Navegador externo debes asegurarte que éste tiene una salida de video RGB+Sync (no parece algo facil de encontrar)



Si el de Stagemotion no tiene entrada de VGA, o al menos tiene una entrada compatible al pinout de VGA puede ser la solución para tenerlo integrado en el volante, pero como os decía, no es nada incómodo donde yo lo he puesto, tampoco se cambia de entrada de video con frecuencia como para tener que tenerlo en el volante, es mi opinión.



Otra opción que estoy valorando es esta, puedes descargar el manual de instalación AQUI, parece ser que también soporta el cambio de entrada de vídeo desde la tecla NAV ( aunque estoy investigando cómo si no la tenemos.... serán cosas de chinos...). Por otro lado parece que las nuevas versiones no tienen entrada VGA.

[Cuasar]

Aquí tenéis el enlace al manual del interface de Stagemotion, que no sabía que lo comercializaba hasta hace un par de días. Está publicado en su página web, pero si algún moderador no ve oportuno publicarlo se borra y ya está.



Interface Multimedia LVDS



Después de ver este manual, me llama la atención varías cosas. La primera la similitud con el de Xcarlink, externamente son iguales, la placa que se conecta a la pantalla del coche también es igual y de hecho, hasta han compartido imágenes los dos manuales. Curioso esto último. También comentan que no utiliza ni procesa información de BusCan cuando si lo hace.

Probablemente las dos empresas se surtan de un mismo fabricante. No sé si internamente son también iguales, pero por lo menos muy parecidos deben de ser. Lo que ya no veo justificado, es que cueste el doble. Quizás los mismos de Stagemotion nos lo puedan explicar si nos leen.



Quizás el de Stagemotion tenga alguna modificación para poder utilizar la tecla MODE, pero es que también el de Xcarlink lo comenta en su manual. Repasaré la instalación de todas maneras ¿Se supone que los de Stagemotion ya habrán comprobado que funciona para confirmartelo no? A ver si va a ocurrir lo mismo que con el mío.



Ese pulsador es de un perfil bastante bajo y de cableado telefónico, en la página 4 de este post y en su manual, puedes ver como es, es bastante fino y se puede simular fácilmente y la diferencia de precio es importante. También podrías quitar ese pulsador y utilizar otro mejor simulado en el coche como ha hecho MGM01



Por otro lado, también es cierto que el poder hacer el cambio con la tecla mode debe de ser muy cómodo y que no es lo mismo una tienda virtual extranjera, que una nacional con la cual a priori será más fácil recurrir en caso de problemas. Cosa que se puede complicar si lo instalamos nosotros. Quien no se atreva a instalarlo el mismo, es otra opción, pero también hay que tener en cuenta, que sólamente es un interface, ni reproduce nada de nada, ni tiene navegador etc. Habría que sumarle el precio de lo que le conectemos.



Que merezcan la pena esa diferencia de dinero, pues ya depende de cada uno. En mi caso no merece la pena porque voy a poner bastantes botones, uno más ya no me importa. Por la diferencia de precio me compro el carpc.

También hay que pensar que la conmutación del audio entre una fuente externa y la del propio radio-cd de coche, hay que seguir haciéndola en la radio con la tecla "fuente". Hay que seguir pulsando dos botones y girar el mando del MMI, para hacer esa conmutación concretamente. Para conmutar entre dos fuentes externas, sólo hay apretar el pulsador.

[MGM01]

Gracias por el manual la verdad es que no pensé que lo habían publicado y me ha desvelado muchas incertidumbres que tenía con la solución de Stagemotion.



Yo creo que el interface es el mismo, debe haber un único fabricante que distribuye a unos pocos especialidados del sector. El tema de precios es complicado explicar.



Cuasar, recuerdas que comentamos que la señal del canbus, según manual, había que cogerla del módulo del climatizador por que había más señal?? me indicaste que lo habías cogido del modulo de la radio y yo hice lo mismo...



lo cierto es que haciendo pruebas descubrí que la cámara de marcha atrás no se activaba, fallaba mucho, quizá un cable demasiado largo, .... y justo antes de salir de vacaciones decidí cambiar la toma del CANBUS a la del climatizador, el problema se solucionó para siempre pero no enrredé más...



Resulta que viendo el manual se indica que hay que dejar presionado 1 SEGUNDO la tecla MODE del volante acabo de hacer la prueba e voilá conmuta la pantalla del MMI desde el volante a cada una de las fuentes de video del interface volviendo al MMI... después de la currada de integrar el pulsador...



Me voy unos días más fuera y ya estoy deseando volver para meterle mano al Carpc!!

[Cuasar]

Pues sí, ya podía haber tenido en su día el manual y sobre todo popi, que fue el primero que preguntó. Eso sí, más vale tarde que nunca.



Joer con lo de la tecla MODE, pues yo no soy capaz de activarla, ya probé de todo en su día, lo del segundo y más incluído. Lo que ya no recuerdo, es en donde lo dejé conectado, si a la radio o al climatizador. Tendré que desmontarlo a ver y reconexionarlo la clima si no lo tuviese allí para probar. Aunque en el manual de Stagemotion, comentan de conectarlo a la radio. Ya veremos.



Ya me he hecho un soporte para la caja en aluminio y parte del cableado tirado, ya pondré fotos. Con respecto al tema de la VGA, voy a ver si compro los componentes para hacer ESTE circuito que mezcla el sincronismo. Es bastante sencillo, esperemos que funcione. Antes de comprar otro interface merece la pena probar.



He conectado las dos sincronizaciones y no funciona. También he intentado realizar esa sincronización compuesta mediante la tarjeta gráfica y el powerstrip y ninguna de las que tengo se le puede habilitar. Carpc incluído.
