BRICO-SENSOR DE LUZ (VALEO)

[TRACKER_A6]

Con respecto al parktronic,



quedaria asi,



En ROJO en estado desactivado.





y en AZUL en modo activo (vamos, cuando metemos la marcha atras)

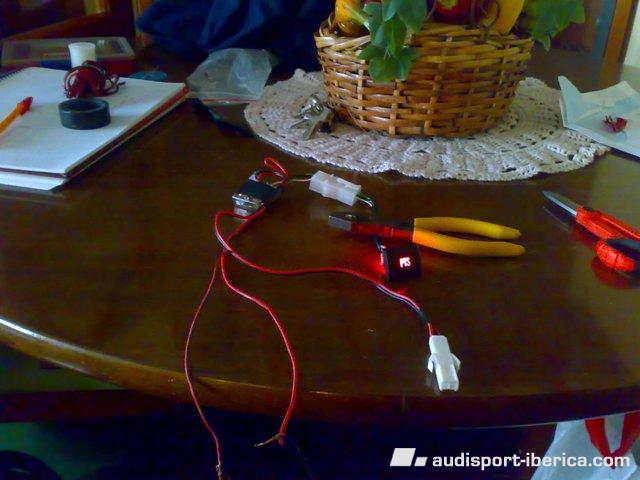

todo ello conseguido con la ayuda de un rele.

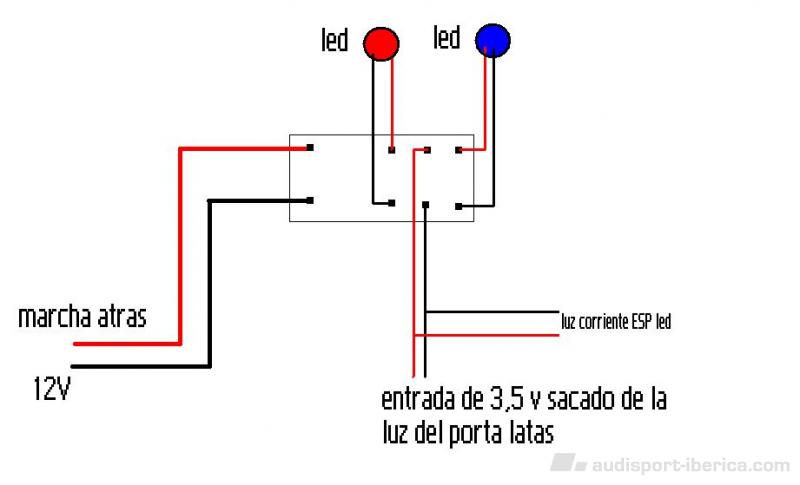

este es un esquema un poco chungo hecho con paint.



[TRACKER_A6]

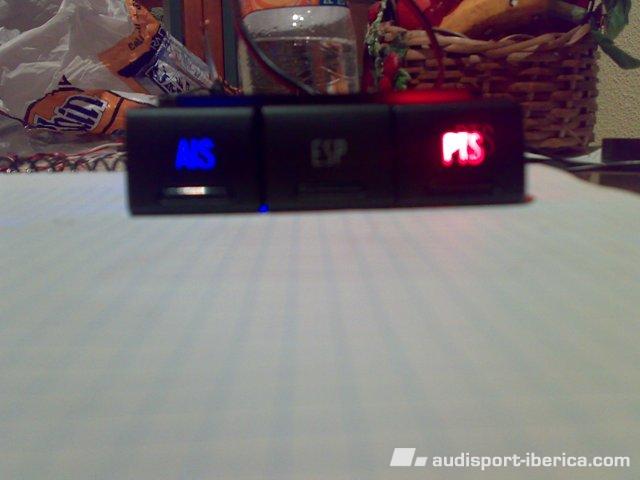

Y con el AIS, se activa despues de 4 a 10 seg de dar al contacto , por ahora lo he dejado en color azul ya que no me quedan led rojo jeje :crying_anim: .



esta preparado para poder sustituir los led sin problemas.



He elegido el azul, puesto que mi navegador tiene tambien botones azul, mas que nada por estetica y no romper la linea.







un saludo

[Jose Paulo]

Esta es mi instalacion del Sensor "VALEO":



Puse un LED de alta eficiencia que apoyan directamente el botón amarillo.

Requiere trabajo, pero pensé que es mejor atenerse a la cubierta, porque entonces podemos quitar la tapa sin problemas como lo fue originalmente.





Puse un controlador de temporizador de 6 segundos. clave para el modo actual para conectar las luces por la noche si no a "maltratar" el Xenon balatros.





Las luces automático Módulo quedó la caja de fusibles:





Un enchufe para la conexión del LED:





El botón de lista para:





Final:





Iluminación:



Editado 18 de Septiembre del 2011 por Jose Paulo

[Jose Paulo]

Ahora tengo un problema?



El sensor de "Valeo" actuar con gran iluminación, o es muy sensible.



¿Alguien sabe cómo puedo reducir la sensibilidad del sensor para encender las luces con más oscuridad?



Gracias.

[TRACKER_A6]

Ahora tengo un problema?



El sensor de "Valeo" actuar con gran iluminación, o es muy sensible.



¿Alguien sabe cómo puedo reducir la sensibilidad del sensor para encender las luces con más oscuridad?



Gracias.



con una resistencia puedes reducir la sensibilidad del sensor.



pero de todas formas el sensor del kit esta bastante bien graduado, busca otro sitio donde poner el sensor que no tenga nada que le entorpezca.



un saludo

[jafv]

Para bajar la sensibilidad y que no se encienda tan pronto tienes que poner en paralelo con la fotocelula una resistencia. Yo me puse un potenciometro de electrónica dentro de la caja soldándolo entre los dos cables que vienen de la fotocelula.



Mi valor final fue d 1667 Ohmios. Lo lógico es que pongas una resistenca de 1K5 y pot de 500 Ohmios lineal en serie para tener mas sensibilidad y rango de ajuste. Lo consigues en cualquier tienda de electronica.



Una pata de la resistencia la sueldas encima del conector que viene de la fotocelula, dentro de la caja, la otra pata de la resistencia la sueldas a la pata central del potenciometro y a una de las otras dos patas del pot (si, las estas uniendo) y luego de la pata que te sobra del potenciometro con un hilo soldado lo llevas a la otra pata del conector que viene de la fotocelula. Si no recuerdo mal, el conector que viene de la fotocelula tiene tres pines, uno hace de comun (masa), otro es para el interruptor para activarlo y desactivarlo y el tercero es una de las patas de la fotocelula (la otra es el comun).



Espero no haberte liado mucho. Luego te tocará tenerlo todo sin cerrar mientras haces las pruebas y queda a tu gusto el umbral de encendido de luces.



Para los que no lo conocen os adjunto unas fotos de una resistencia de 1K5 y de un potenciometro típico, bueno dos, uno que se suele montar en vertical y otro en horizontal en las placas de componentes. La resistencia y el potenciometro no deberían costar mas de dos euros.

[Jose Paulo]

Para bajar la sensibilidad y que no se encienda tan pronto tienes que poner en paralelo con la fotocelula una resistencia. Yo me puse un potenciometro de electrónica dentro de la caja soldándolo entre los dos cables que vienen de la fotocelula.



Mi valor final fue d 1667 Ohmios. Lo lógico es que pongas una resistenca de 1K5 y pot de 500 Ohmios lineal en serie para tener mas sensibilidad y rango de ajuste. Lo consigues en cualquier tienda de electronica.



Una pata de la resistencia la sueldas encima del conector que viene de la fotocelula, dentro de la caja, la otra pata de la resistencia la sueldas a la pata central del potenciometro y a una de las otras dos patas del pot (si, las estas uniendo) y luego de la pata que te sobra del potenciometro con un hilo soldado lo llevas a la otra pata del conector que viene de la fotocelula. Si no recuerdo mal, el conector que viene de la fotocelula tiene tres pines, uno hace de comun (masa), otro es para el interruptor para activarlo y desactivarlo y el tercero es una de las patas de la fotocelula (la otra es el comun).



Espero no haberte liado mucho. Luego te tocará tenerlo todo sin cerrar mientras haces las pruebas y queda a tu gusto el umbral de encendido de luces.



Para los que no lo conocen os adjunto unas fotos de una resistencia de 1K5 y de un potenciometro típico, bueno dos, uno que se suele montar en vertical y otro en horizontal en las placas de componentes. La resistencia y el potenciometro no deberían costar mas de dos euros.





Gracias a todos.



Jafv,

¿No te acuerdas lo que los colores de los cables procedentes de los sensores?



Gracias.

[jafv]

No me acuerdo, y no hice ninguna foto. Pero solo necesitas un polimetro para medir resistencias. Si no tienes un polimetro te va a ser imposible. Si lo tienes te puedo ir guiando para que averigues cuales son los dos cables del sensor de luz. Y luego te hará falta un soldador, y soldar por supuesto.

[Jose Paulo]

Buena Jafv,



Seguí sus instrucciones. 3 resistencias soldadas 1kOhm + 330 + 300 en serie con un potenciómetro de 220 ​​Ohm. Yo todos los aislados con funda térmica y soldados dentro de la caja del controlador sensor.







Me perforaron la caja y el potenciómetro pegado en la tapa.

Así que puede ajustar la sensibilidad sin necesidad de abrir la caja.





Fue impecable.

Gracias.

Vinny.

[jafv]

Así hice yo también con el potenciómetro, pegado con un agujerito. Bien hecho lo de la funda termorretractil.



Gracias por las fotos, ahora si que ha quedado el brico de 10.

[JuanK_A64F]

Así hice yo también con el potenciómetro, pegado con un agujerito. Bien hecho lo de la funda termorretractil.



Gracias por las fotos, ahora si que ha quedado el brico de 10.

un esquemita muuuuu rapido puede poner alguien del regulador para el valeo??? PLEASE

Editado 18 de Octubre del 2011 por Carlos A4 B5

[JuanK_A64F]

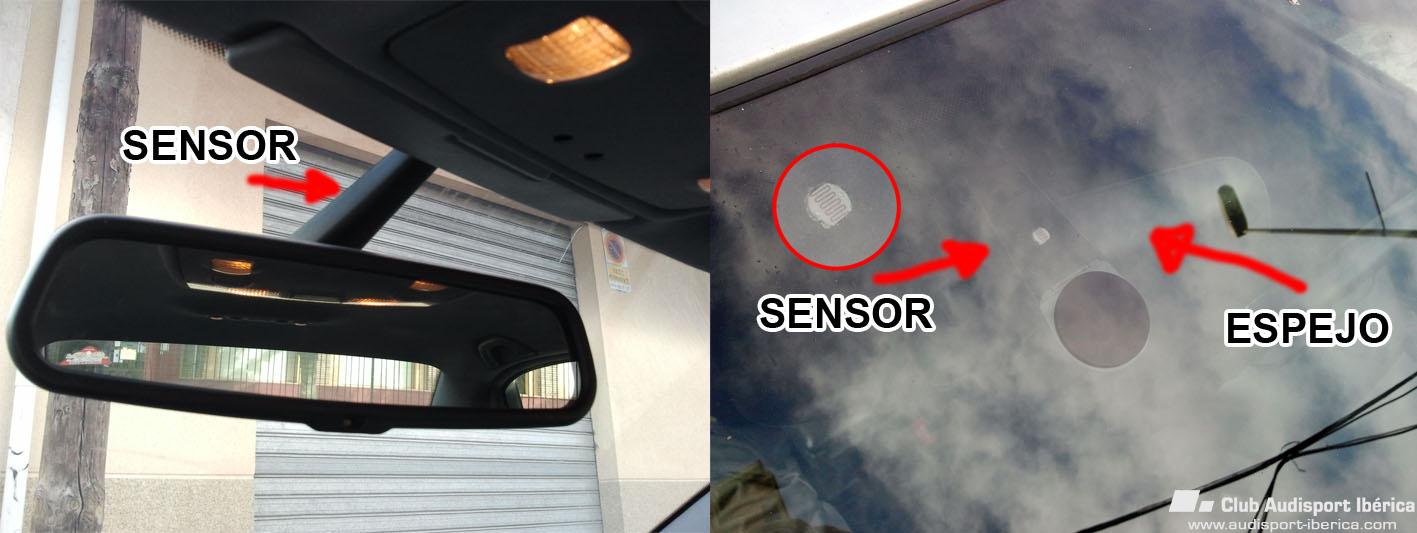

Este fin de semana que es largo voy a poner el regulador de sensibilidad y haber que tal... pongo una foto para que veais donde llevo yo el sensor pues, esta en el embellecedor que baja del techo al espejo, como he puesto el antideslumbrante lo he aprovechado y mejor luz que hay no creo yo......

[TRACKER_A6]

Este fin de semana que es largo voy a poner el regulador de sensibilidad y haber que tal... pongo una foto para que veais donde llevo yo el sensor pues, esta en el embellecedor que baja del techo al espejo, como he puesto el antideslumbrante lo he aprovechado y mejor luz que hay no creo yo......



Pues hay lo tienes bien, yo no lo puedo poner alli por que no tengo el plastico del techo al espejo,pero a ti te queda genial,.



un saludo

[JuanK_A64F]

Buena Jafv,



Seguí sus instrucciones. 3 resistencias soldadas 1kOhm + 330 + 300 en serie con un potenciómetro de 220 ​​Ohm. Yo todos los aislados con funda térmica y soldados dentro de la caja del controlador sensor.







Me perforaron la caja y el potenciómetro pegado en la tapa.

Así que puede ajustar la sensibilidad sin necesidad de abrir la caja.





Fue impecable.

Gracias.

Vinny.

Quisiera poner el regulador de sensibilidad, y he perdido el esquema de conexion podrias ponerlo? ten este regulador y la resistencia... please

[jafv]

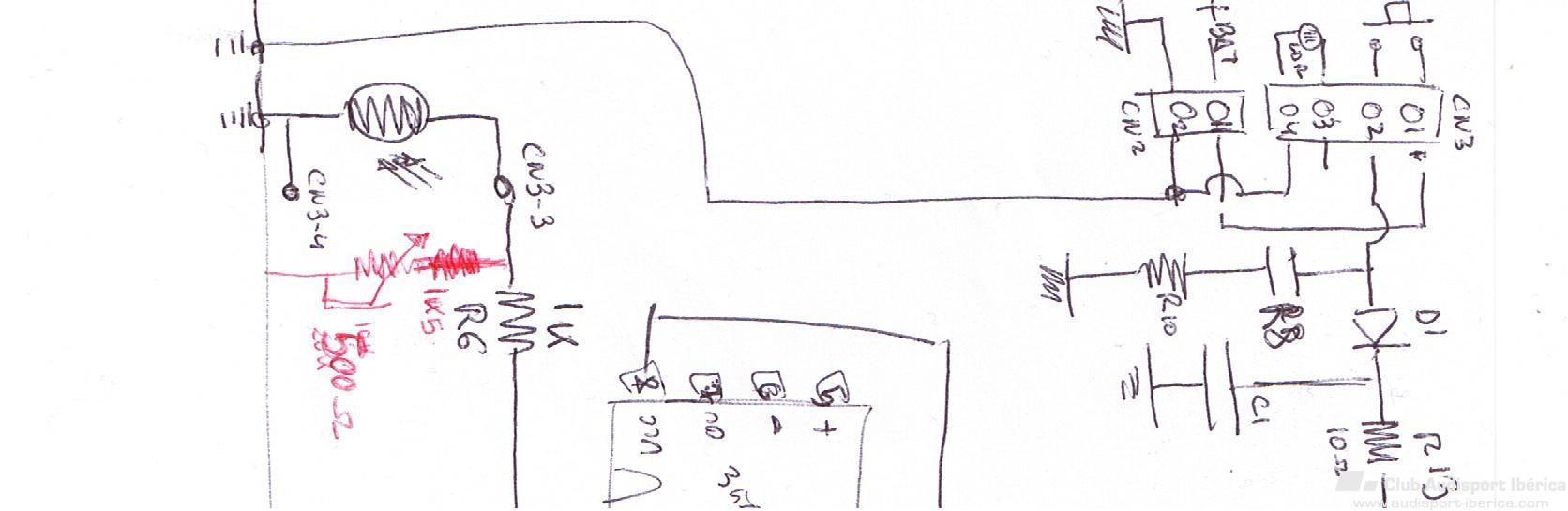

Ahí va.
