Hola chicos,

he tirado el cable de la toma del mechero a debajo del clima con un led pero tengo una duda.



El conector del mechero tiene tres cables, azul, negrirojo y marrón. Si conecto mi cable al azul y negrirojo el led se enciende SIEMPRE pero yo quiero que vaya con posición como lo hace el led del mechero.



Cuál es la combinación que debo utilizar? Debo usar el marrón? No quiero chispazossss ... Gracias.

Enlace al comentario
Compartir en otros sitios web

Hola chicos,

he tirado el cable de la toma del mechero a debajo del clima con un led pero tengo una duda.



El conector del mechero tiene tres cables, azul, negrirojo y marrón. Si conecto mi cable al azul y negrirojo el led se enciende SIEMPRE pero yo quiero que vaya con posición como lo hace el led del mechero.



Cuál es la combinación que debo utilizar? Debo usar el marrón? No quiero chispazossss ... Gracias.



Ya lo he resuelto. Todas las combinaciones dan corriente permanente menos el azul y el marrón que va con posición, jijiji ....



Bueno es una solución parcial, he colocado el led debajo del clima como he podido. Tengo la tapa con el plastico que deja pasar la luz comprada pero no sé como se quita, eso sería lo óptimo. Por favor, si alguien sabe que me lo indique.

Enlace al comentario
Compartir en otros sitios web

Hola amig@s, Aquí os dejo el brico de la iluminación del cenicero.



Necesitamos:



- 4 leds rojos de alta luminosidad de 5 mm de diámetro.

- 4 resistencias de 1K.

- 1 m cable de 1mm.

- un trozo de placa de circuito de 10 x 140mm.

- Cuadradillo de Macrolon (también llamado metacrilato) de 10 x 140mm

- Cinta de doble cara esponjosa.

- cinta de carrocero.

- Pintura blanca brillante

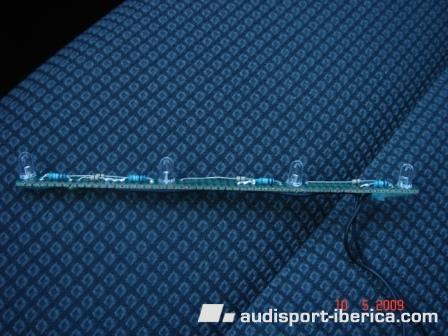

Lo primero es montar los leds y las resistencias a la placa.




Despues el cuadradillo, Taparemos con cinta de carrocero uno de los lados transparentes y los demas los pintaremos de blanco brillante para que haga de reflector.

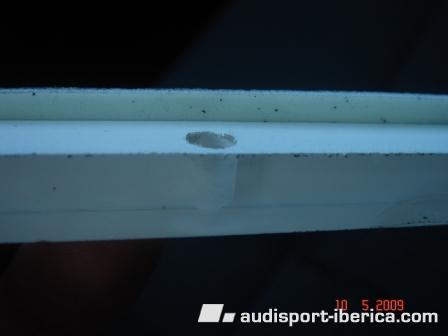

Segun nos hayan quedado los leds en la placa, le haremos unos taladros ciegos (sin traspasar el cuadradillo) de 5mm para su alojamiento. Estos taladros hay que hacerlos de manera que la parte completamente transparente quede a un lado de los leds.

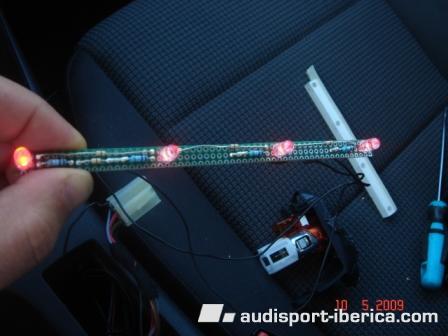

Ahora probamos que hemos hecho las soldaduras correctamente.

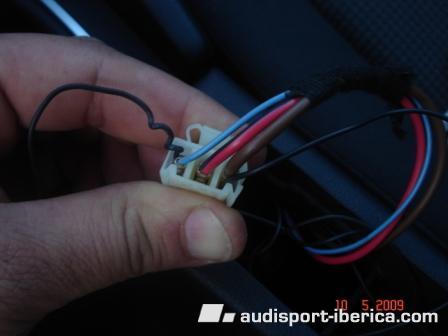

Para ello conectaremos los cables al conector del mechero:

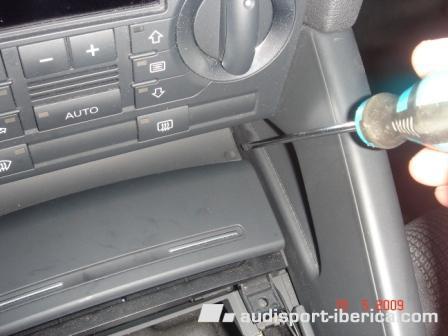

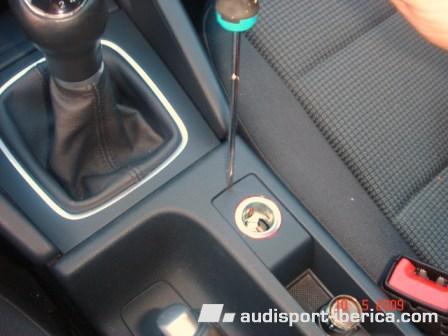

Para sacar en mechero, con mucho cuidado haremos palanca hacia atras con un destornillador plano, hasta liberar las patillas delanteras.

Despues tiraremos hacia arriba, y tranquilos que lleva cable para marica y sus muchachos.

Uno al Azul (positivo de luz del Mecheco)

Otro al marrón(negativo común, luz y mechero)

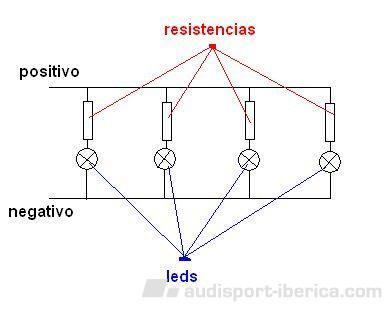

Si no funcionara, probar al contrario ya que la placa tiene polaridad como habreis visto en el esquema


Enlace al comentario
Compartir en otros sitios web

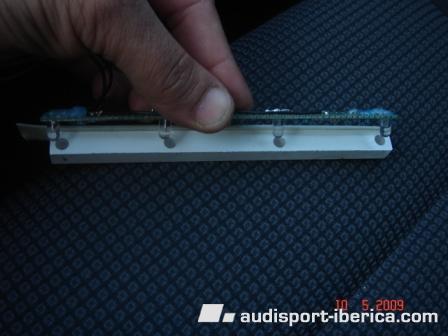

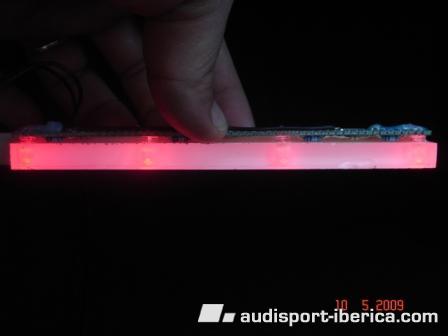

Montamos los leds en el cuadradillo








y pegamos el cuadradillo con la cinta de doble cara a la parte inferior del climatizador de la siguiente manera



La parte transparente hacia abajo.

La placa hacia atras

Los cables a la derecha.





Ahora bamos a ocultar los cables.

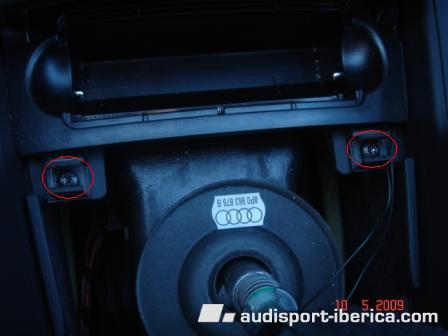

Levantamos la tapa de la palanca e cambios y quitamos los tornillos de sujeccion del cenicero.

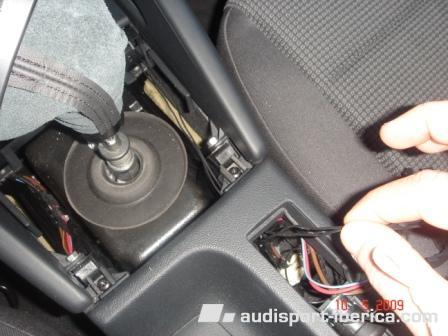

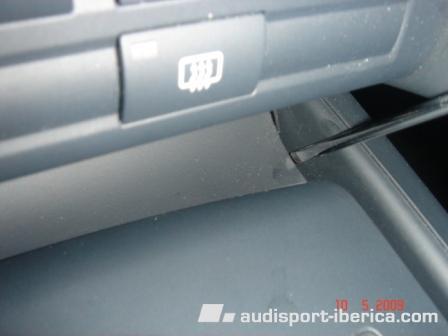

Levantamos lijeramente el cenicero y con la ayuda de un destornillador vamos metiendo los cables por el huquecillo lateral.



post-30462-1242042633.jpg post-30462-1242042649.jpg



Ahora los pasaremos del cambio al hueco del mechero.






Volvemos a colocar los tornillos del cenicero y cerramos la tapa del cambio.

Enlace al comentario
Compartir en otros sitios web

Conectaremos los cables como os dije al principio cuando lo probamos, los sujetamos con un poco de cinta aislante y



TERMINADO

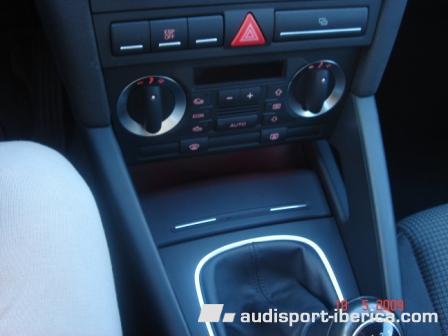

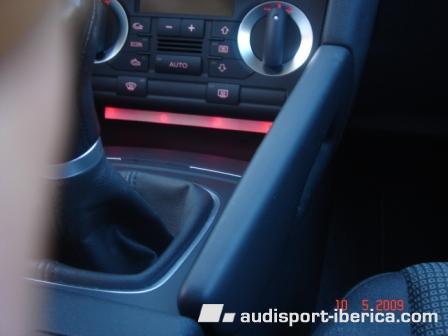

Esto es lo que vereis si os inclinais un poco.








Si alguno esta interesado en hacerlo igual que yo, mándame un MP, y te puedo dar el cuadradillo y la placa.



Gracias y perdonar si no entendéis algo.

Enlace al comentario
Compartir en otros sitios web

Pues la verdad que queda bastante bien, me gusta mucho. Aunque tengo q reconocer que en ese hueco no meto nunca nada... por ahora no le e encontrado ninguna utilidad. Y ponerle luz para nada no?????

Enlace al comentario
Compartir en otros sitios web

Pues la verdad que queda bastante bien, me gusta mucho. Aunque tengo q reconocer que en ese hueco no meto nunca nada... por ahora no le e encontrado ninguna utilidad. Y ponerle luz para nada no?????



Pues metes monedas como hago yo :lol2:

yo que en el coche no fumo meto el mando del garaje

Enlace al comentario
Compartir en otros sitios web

Pues la verdad que queda bastante bien, me gusta mucho. Aunque tengo q reconocer que en ese hueco no meto nunca nada... por ahora no le e encontrado ninguna utilidad. Y ponerle luz para nada no?????



Pues metes monedas como hago yo :lol2:

yo que en el coche no fumo meto el mando del garaje



O tambien el Parrot que lo he visto jajajaja. :lol2:

Enlace al comentario
Compartir en otros sitios web

Sin duda aimar eres un artista y tu brico es un buen trabajo muy bien elaborado. Por esta razón he preferido buscar una alternativa más cómoda y me he ido al Norauto en busca de algún cacharrito.



Con tu permiso y sin ánimo que restarte protagonismo, quiero enseñaros lo que he encontrado y que he montado en un plis plas. El efecto es increible, creo que tengo exceso de luz, jaja, se trata de una tira de microleds de alta luminosidad que alumbrannnnnnnnnnn. Va pegada debajo del clima perfectamente (1cm ancho) y he tenido que cortar en el led 9 así es que imaginaros. Supongo que lleva la resistencia incorporada porque las instrucciones no dicen nada más que enchufar al + y -.



Las fotos hablan por sí solas, espero que os gustes.
