amplificador BOSE

[Freestylero]

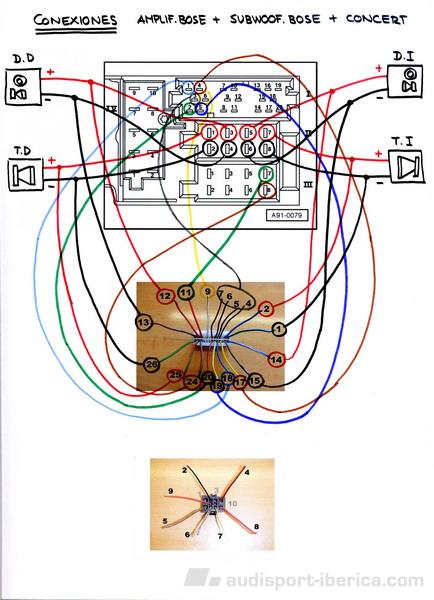

tenemos esto



creo q si no me he equivocado en lo q he hecho yo esta todo de la conexion de la concert con el ampli BOSE



me falta saber q pins conecto del subwoofer BOSE a q pin de la concert o del ampli



me voya crear un foco como el de batman para avisar a queroseno q requiero su ayuda,jeje



q haria yo sin este crack!!!

Editado 12 de Mayo del 2009 por Freestylero

[Freestylero]

me imagino q el subwoofer BOSE

debe llevar algun pin conectado a la concert al pin 6 del bloque I para q se encienda cuando encienda la radio.no?pero no se cual

tambien me imagino llevara algo a masa de chapa o no se si del bloque III de la radio

y no se si tiene q ir conectado a algun pin de la radio para q le entre señal de musica



y no se si va conectado al ampli?



queroseno help me!! q estoy mas perdido q un pulpo en un garaje con el conector del subwoofer BOSE

[queroseno]

tenemos esto



creo q si no me he equivocado en lo q he hecho yo esta todo de la conexion de la concert con el ampli BOSE



me falta saber q pins conecto del subwoofer BOSE a q pin de la concert o del ampli



me voya crear un foco como el de batman para avisar a queroseno q requiero su ayuda,jeje



q haria yo sin este crack!!!

Bueno,el esquema no es del todo correcto, los altavoces no puedes conectarlos del ampli a la concert, ya que la concert es salida, y conectandolos como has hecho te la cargas ya que le estas metiendo señal en la salida.



O sea, tienes que conectar solo a los altavoces, no a la radio.



Por otro lado, te falta la señal de baja para la etapa, que serien los pines 17-18-19-20, lo que no cuadra en esta radio

[queroseno]

me imagino q el subwoofer BOSE

debe llevar algun pin conectado a la concert al pin 6 del bloque I para q se encienda cuando encienda la radio.no?pero no se cual



El pin 9 de la etapa

[Freestylero]

a ver si me entero:



el bloque 2 de la concert cuando haga la instalacion ira desconectado solo lo usare para emplamar hay los cables de lños altavoces + y - de cada uno q hay lo tengo claro donde estan ahora para no tener q abrir paneles de puertas es solo por eso el esquema ahi parece raro, eso puedo hacerlo??





los pines 17,18,19,20 los he conectado a las salida de señal de la concert



AMPLI-----------------------------CONCERT

17-----------------------------------4 bloque 1

18------------------------------------1 bloque 1

19--------------------------------------5 bloque 1

20-----------------------------------2 bloque 1



esto no esta bien???

Editado 12 de Mayo del 2009 por Freestylero

[Freestylero]

si el pin 9 de la etpa lo tengo puesto al pin 6 de la radio bloque 1



pero no tengo nada conectado del subwoofer bose a la radio o a la etapa

[Freestylero]

tienes esquema electrico del subwoofer bose?

q sera distinto al nokia hicimos ayer puesto q ya no tiene q amplificar altavoces traseros solo se amplificara asi mismo y listo

[queroseno]

a ver si me entero:



el bloque 2 de la concert cuando haga la instalacion ira desconectado solo lo usare para emplamar hay los cables de lños altavoces + y - de cada uno q hay lo tengo claro donde estan ahora para no tener q abrir paneles de puertas es solo por eso el esquema ahi parece raro, eso puedo hacerlo??





los pines 17,18,19,20 los he conectado a las salida de señal de la concert



AMPLI-----------------------------CONCERT

17-----------------------------------4 bloque 1

18------------------------------------1 bloque 1

19--------------------------------------5 bloque 1

20-----------------------------------2 bloque 1



esto no esta bien???



Todo esto esta correcto, como bien dices puedes poner un ISO macho para conectar los cables de la etapa y no tener que destapizar los paneles, cosa que no hace falta

Editado 12 de Mayo del 2009 por queroseno

[Freestylero]

c*** q buena idea queroseno

si es q no haria nada sin ti

yo q iba a liarla parda en el bloque dos soldando los 8 cables

y tienes razon si como no lo voy a conectar puedo poner un iso macho y asi queda todo mas limpito y claro (y siempre se podria volver a atras sin haber jodido cables)

Editado 12 de Mayo del 2009 por Freestylero

[Freestylero]

confirmame si tengo bien esto q lo he hecho yo y me da miedo



AMPLI ---------------------CONCERT

pin 24-------------------pin 8 bloque 3

pin 11------------------pin 7 bloque 3

[Freestylero]

otra duda tengo leyendo del elsa el esquema d elos pines de la concert con bose

pone:



bloque 3 (de 8 polos)



PIN 1 codificacion BOSE (a partir del año 02)



tengo q poner algo a este pin??

[er_mancha]

Por eso te puse lo del cable iso porque era mi idea el dia que no quieras Bose pues enchufas la ficha otrave al radio.



Por lo demas seguro que te queda una buena instalacion con que uses cable de 6mm para el interconexionado de la borna de la caja fusible hacia el amplificador pon te un fusible de unos 30A seguro que va estupendamente la masa puedes cojerla de una borna que hay en el maletero en el lado izq encima de donde va el subwoofer la identificaras porque van varios cables marrones a ella con un terminal y si compras cinta aislante de tela y enfundas bien los cables quedara un acabado Totalmente como el de origen y si todavia te lo curras mas los empalmes con las fichas los sueldas y pones termoretractil quedara impresionante.

[queroseno]

confirmame si tengo bien esto q lo he hecho yo y me da miedo



AMPLI ---------------------CONCERT

pin 24-------------------pin 8 bloque 3

pin 11------------------pin 7 bloque 3



[er_mancha]

confirmame si tengo bien esto q lo he hecho yo y me da miedo



AMPLI ---------------------CONCERT

pin 24-------------------pin 8 bloque 3

pin 11------------------pin 7 bloque 3





Aver esta bien pero no sobrecargaria la instalacion de aliemntacion del radio, tiraria un cable nuevo desde los borneros haci el ampli en el maletero con su propio fusible la alimentacion en un amplificador es importantisma.

[Freestylero]

er_mancha



explicame eso porq me sacas de pines y me pierdo



el tornillo ese donde van cables marrones gordos q hace d emasa de chapa lo he visto en el lado izquierdo donde va el sub



pero no se de donde puedo coger que no sea la radio



lo q seria pin 7 bloque 3 bateria + (borne 30)



lo q seria pin 8 bloque 3 Masa borne 31



y donde tendria q intercalar el fusible de 30A
