amplificador BOSE

[Freestylero]

puede q mi elsa este mal por ser version vieja

mira q en el grafico sale pin 14 y 15 con - los dos anda q....



confirmae si pin 1 trasero izquierdo es + o -

lo mismo pin2

[queroseno]

puede q mi elsa este mal por ser version vieja

mira q en el grafico sale pin 14 y 15 con - los dos anda q....



confirmae si pin 1 trasero izquierdo es + o -

lo mismo pin2

Hola, tienes razon, me he confundido yo, tanto pin me he hecho un pequeño lio



ETAPA BOSE---------------------------------------------------------------------------------------CONCERT

PIN....1 ALTAVOZ TRAS. IZQUI. (-)

PIN....2 ALTAVOZ TRAS. IZQUI. (+)

PIN.....4-5-6-7 (Masa baja frecuencia) LOS UNIMOS ENTRE SI Y CONECTAMOS AL PIN 3 del conec. multi. 1 de 20 polos (CONCERT)

PIN.....9--------------------------- AL PIN 6 DEL conector Mult. 1 de polos (CONCERT)

PIN.....11 BATERIA + (CUALQUIER + DIRECTO FUERTE)

PIN.....12 ALTAVOZ DEL. DER (+) LO PODEMOS CONECTAR MEDIANTE UN CONECTOR MACHO ISO

PIN.....13 ALTAVOZ DEL. DER (-) LO PODEMOS CONECTAR MEDIANTE UN CONECTOR MACHO ISO

PIN.....14 ALTAVOZ DEL IZQ. (+) LO PODEMOS CONECTAR MEDIANTE UN CONECTOR MACHO ISO

PIN.....15 ALTAVOZ DEL IZQ. (-) LO PODEMOS CONECTAR MEDIANTE UN CONECTOR MACHO ISO

PIN.... 17 SEÑAL DEL. IZQU.-------------------------------------------------AL PIN 4 del conec. multi. 1 de 20 polos(CONCERT)

PIN.....18 SEÑAL TRAS. IZQU.------------------------------------------------AL PIN 1 del conec. multi. 1 de 20 polos(CONCERT)

PIN.....19 SEÑAL DEL. DERE.------------------------------------------------- AL PIN 5 del conec. multi. 1 de 20 polos(CONCERT)

PIN.....20 SEÑAL TRAS. DERE.------------------------------------------------AL PIN 2 del conec. multi. 1 de 20 polos(CONCERT)

PIN.....24 MASA (CHASIS)

PIN.....25 ALTAVOZ TRAS. DER. (+)

PIN.....26 ALTAVOZ TRAS. DER. (-)

[Freestylero]

mil gracias queroseno

empiezo a comprobar con el mio



la verdad q vaya follon,jajaja

[Freestylero]

comprobado todo con mi esquema a papel chungo

y esta todo perfecto



solo tengo dos duadas



el pin 24 lo conecto al borne ese metalico hay en la aleta dodne van conectados mas cable smarrone sgordos??



el pin 11 no me ha quedado muy claro donde lo conecto (en mi esquema lo tenia puesto en el pin 7 del bloque 3 d ela concert)

[Freestylero]

queroseno que me dices del pin 1 del conector 3 de la concert

que pone



CODIFICACION BOSE, esos es para cuando la llevas a arreglar o tenemso q poner hay algun cable

[queroseno]

comprobado todo con mi esquema a papel chungo

y esta todo perfecto



solo tengo dos duadas



el pin 24 lo conecto al borne ese metalico hay en la aleta dodne van conectados mas cable smarrone sgordos??



el pin 11 no me ha quedado muy claro donde lo conecto (en mi esquema lo tenia puesto en el pin 7 del bloque 3 d ela concert)



El pin 24 en la aleta con un terminal y el 11, cuando desmontes la parte de abajo del volante lo conectaremos a un terminal positivo que hay.

[queroseno]

queroseno que me dices del pin 1 del conector 3 de la concert

que pone



CODIFICACION BOSE, esos es para cuando la llevas a arreglar o tenemso q poner hay algun cable



Pues no lo se, imagino que quizas sea para poder codificar algo del ampli con el equipo de diagnosis

[Freestylero]

vale entonces el 11 cuando quite la parte de debajo del volante tu me dices en q sitio va

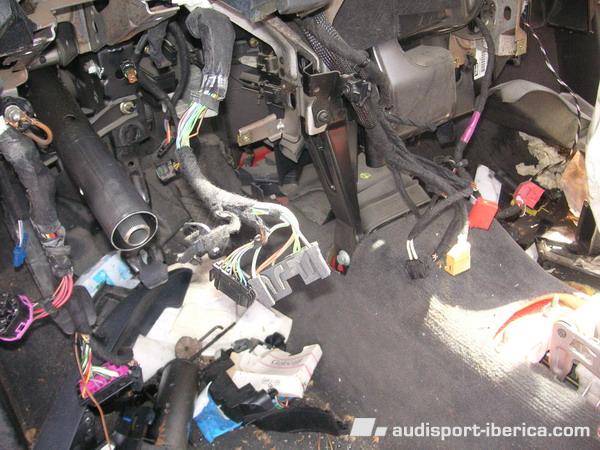

estas fotos no valdran para decirme donde es verdad

[Freestylero]

entonces nos olvidamos de ese pin 1 del bloque 3

[Freestylero]

te mando por email para q puedas verlo bien el nuevo esquema que tengo con el q se supone tenemos totalmente conectada la etapa bose a la concert

echale un ojo a ver si no me he equivocado en algo q esto sera mi biblia cuando baje al coche a liarme con ello

[guzman]

entonces nos olvidamos de ese pin 1 del bloque 3

Hay mi madre ,no me jodas que es tu coche ??? :crying_anim:

[Freestylero]

quroseno!!!!

si me conformas mi ultimo esquema esta bien

creo podemos dar por zanjado el tema conexiones del amplificador BOSE y la CONCERT II



nos falta un ultimo paso para terminar un post q sera leyenda,jajaja

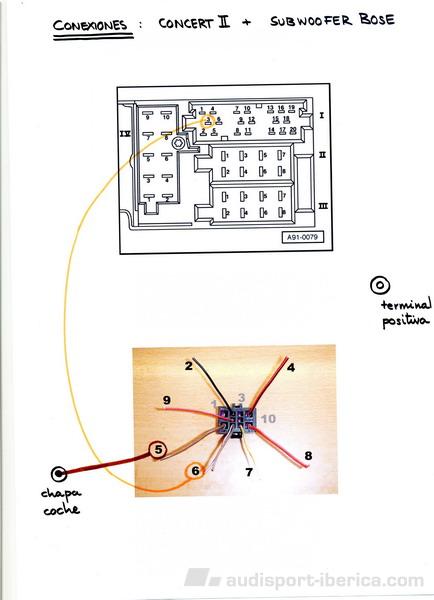

conexiones subwoofer BOSE y CONCERT II



pongo el esquema inicial



voy de flipado y me he adentrado a poner dos conexiones ya, a la espera lo mires y me digas si me he flipado o esta bien



me he fijado un poco en las conexiones hicimos con el sub NOKIA y las similitudes



queroseno q no se nos reesista este sub q solo tiene 7 pines y hemso sacado un ampli de 26,jaja



he puesto



subwoofer BOSE............................................................CONCERT II

pin 5 (cable marron gordo).....................................................chapa coche

pin 6 (dos cables finos marron-blanco).................pin 3 (bloque I)



q opinas de esto me he flipado??

[Freestylero]

jajajajaj

no guzman, son fotos q hago cuando voy a desguace q luego me viene bien para saber de montajes como estan las cosas por dentro

[queroseno]

te mando por email para q puedas verlo bien el nuevo esquema que tengo con el q se supone tenemos totalmente conectada la etapa bose a la concert

echale un ojo a ver si no me he equivocado en algo q esto sera mi biblia cuando baje al coche a liarme con ello



El esquema que me has enviado es correcto :blink:

[Freestylero]

perfecto tio hemso cerrado conexiones de la etapa y la concert!!!!!



vamos a por el mamon del sub BOSE

q opinas de esas dos conexione sme he sacado de la manga
