amplificador BOSE

[Freestylero]

si esos dos estan bien solo nos quedan 5 pines



de los cuales me imagino uno tendra q ir a eso me dices de terminal positiva debajo del volante, no?

y habra otro q va al pin 6 del bloque I



que opinas

[queroseno]

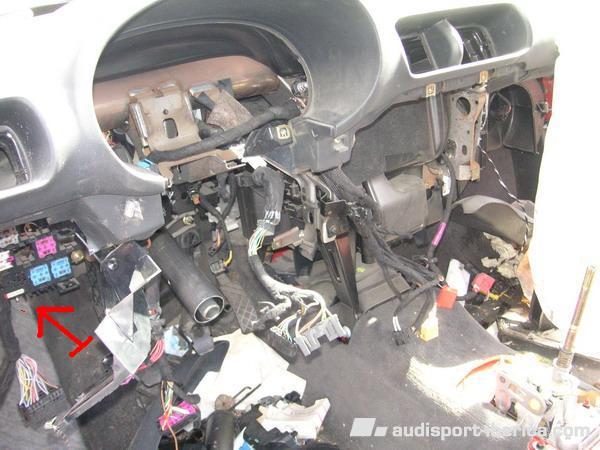

Por donde esta la flecha de color rojo, veras que hay varias tuercas de metrico 6 y metrico 8 con cables bastante gruesos, pues en uno de esos tendras que conectar el cable de alimentacion



[Freestylero]

perfecto asi me hago una idea



q opinas del sub de esas dos conexiones me he sacadod e la manga??

[Freestylero]

si esta bien hecho el pin 5 y el pin 6



nos queda



PIN 2 cable fino de color negro-verde

pin 4 cable gordo de color rojo-negro

pin 7 cable fino de colo amarillo

pin 8 cable gordo de color rojo-amarillo

pin 9 cable fino de color rojo-gris

[queroseno]

perfecto asi me hago una idea



q opinas del sub de esas dos conexiones me he sacadod e la manga??



Pues la verdad que no veo ese sub en el elsa, solo encuentro el nokia, hay un sub pero lleva etapa y es de 7 pines, sigo buscando.

[queroseno]

si esta bien hecho el pin 5 y el pin 6



nos queda



PIN 2 cable fino de color negro-verde

pin 4 cable gordo de color rojo-negro

pin 7 cable fino de colo amarillo

pin 8 cable gordo de color rojo-amarillo

pin 9 cable fino de color rojo-gris



El esquema que estoy mirando de 7 pines no me cuadran los colores que me pones :blink:

[Freestylero]

gracias queroseno a ve rsi lo sacamos q no queda nada ya



asi por lo q voy aprendiendo de tus cosas



de los 7 cables podemos suponer



uno ira a chapa del coche



otro al terminal positivo debajo del volante



otro al pin 3 bloque I



otro al pin 6 bloque I



y quedarian 3 q alguno tendra q entrarle señal de musica no y ya si q estoy perdido

[queroseno]

gracias queroseno a ve rsi lo sacamos q no queda nada ya



asi por lo q voy aprendiendo de tus cosas



de los 7 cables podemos suponer



uno ira a chapa del coche



otro al terminal positivo debajo del volante



otro al pin 3 bloque I



otro al pin 6 bloque I



y quedarian 3 q alguno tendra q entrarle señal de musica no y ya si q estoy perdido



Entonces, si lleva corriente y lleva masa, es un amplificador con sub, como el nokia, a ver si nos estamos liando y solo hay el sub nokia....

[Freestylero]

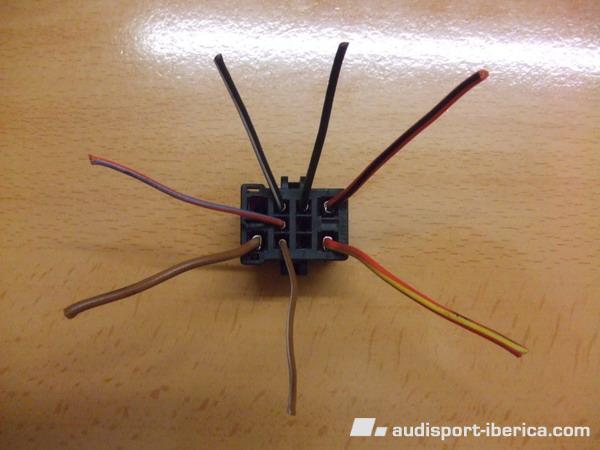

espera q te digo otro conector tengo por aqui de otro sub BOSE q lleva colores y posiciones distintas por si acaso



conector subwoofer bose del año 96



pin 2 cable fino negro-blanco

pin 3 cable fino verde-negro

pin 4 cable gordo negro-rojo

pin 5 cable gordo marron

pin 6 cable fino marron-blanco

pin 8 cable gordo amarillo-rojo

pin 9 cable fino rojo-gris

[Freestylero]

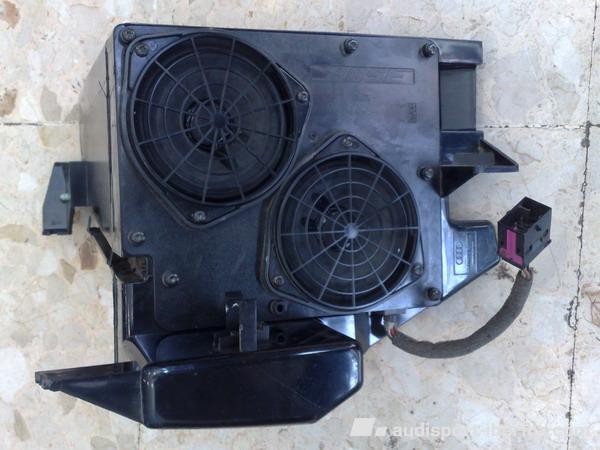

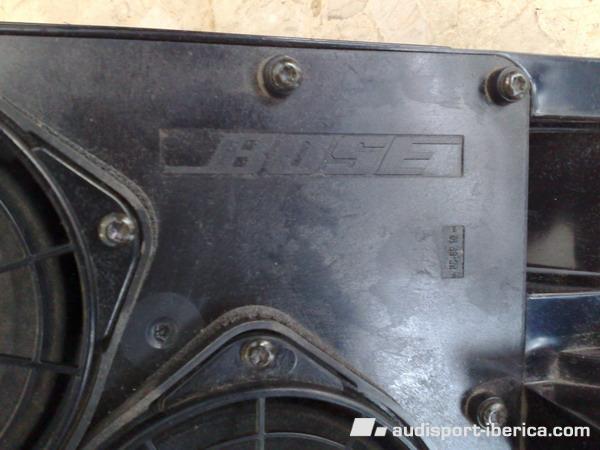

mira este es una foto del sub BOSE existe y es distinto del sub NOKIA

[Freestylero]

es ampificador con sub si

por cierto gracias a guzman por las fotos de mi fuuro sub,jeje

[Freestylero]

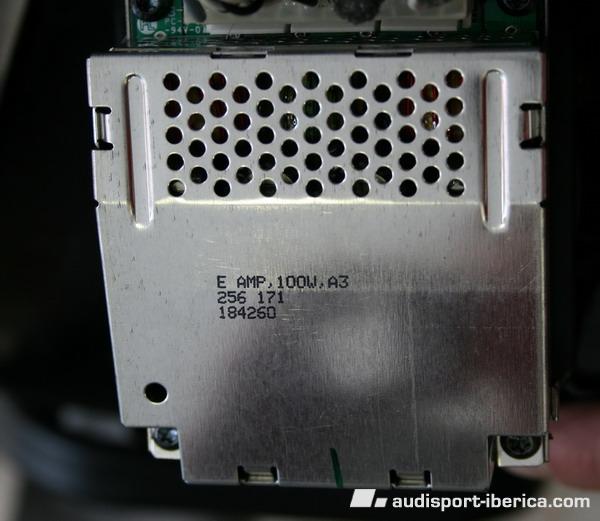

mira el ampli lleva dentro el sub BOSE

[Freestylero]

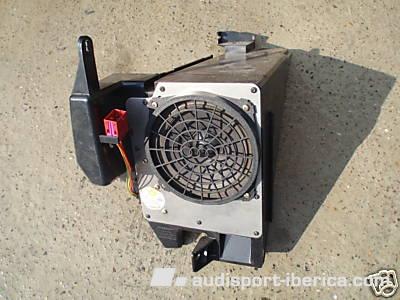

ahor ate pongo una foto del sub NOKIA para q se vea la diferencia estetica exterior

[Freestylero]

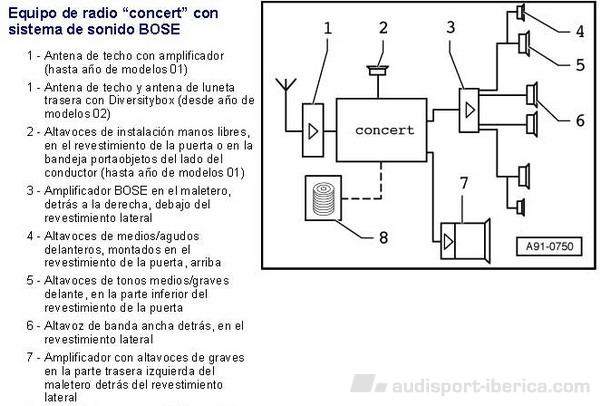

si vemso el esquema del sistema CONCERT con BOSE

vemso q el sub lleva un amplificador para el mismo

[Bully]

Roberto, si consigues ese sub, repito, con poner uno de más calidad notarás esa pegada mejor aún ya que la potencia seguirá siendo la proporcionada por el ampli interior.



Saludos.
