amplificador BOSE

[Freestylero]

er_mancha q te veo conectado en el post y me das miedo,jeje

[fergar]

Gracias roberto.



Ahora lo tengo destripado con la fuente de alimentacion por conectar. Creo que me he sacado ya todas las conexiones del post para conectarlas. No las pongo para no liar el tema.



Gracias Roberto.

[Freestylero]

de nada y mucha suerte

yo aqui ando a ver si termino el post con ayuda de estos dos fieras,jeje



er_mancha hay una frase has puesto:



"Entrada señal (son 2 finos seguro) Sabemos que van conectadas en la concer a las salidas de previo traseras "



esto es en el subwoofer NOKIA q amplifica los altavoces traseros, pero en el BOSE solo amplifica el sub



los traseros al igualq los delanteros los amplifica la etapa BOSE



este es el tema q no se como le entra senal a subwoofer ni por q cable

[Freestylero]

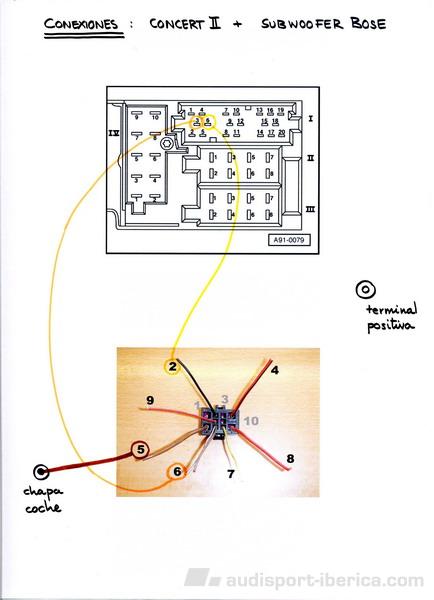

suponiendo esta bien lo q ponemos en el esquema



sub BOSE......................................................................CONCER



pin 2 (fino, verde-negro)......................................................pin 6 (bloque 1)



pin 6 (dos finos,marron-blanco)............................................pin 3 (bloque 1)



pin 5 (marron gordo)............................................................chapa coche





nos faltan saber 2 cables gordos y 2 finos



pin 4 (gordo, negro-rojo)



pin 8 (gordo, rojo-amarillo)



pin 7 (fino, amarillo)



pin 9 (fino, rojo-gris)

[fergar]

Hola Roberto:



Ya lo he probado y todo funcioando. Gracias.



Te falta un positivo bajo llave y uno a bateria directo, no? creo que el amarillo te iria a positivo directo y el otro iria a positivo bajo llave, el negro rojo.



Los finos son entrada de sonido, ya que este es solo sub y no alimenta mas altavoces, no?



Saludos.,

[Freestylero]

me alegro te funcione q ganas tengo poder tenerlo yo tambien



pues finos q sean para entrada de señal son el pin 9 rojo-negro y pin 7 amamarillo



positivo conectado he puesto el pin 2 cable fino negro-verde q a lo mejor es entrada de señal y no eso



y me quedan dos gruesos sin saber q pasa con ellos, uno me imagino ira a terminal positivo debajo del volante y el otro???

[Freestylero]

si dos cables finos son entrada de señal de donde la cojo d ela concert de los pines q son señal de altavoces traseros pin y pin del bloque 1 y 2



y da igual la colocacion o no, me refiero por ejemplo da igual el pin 1 con cualquiera de los dos finos cuando sepamos cuales sond e señal??

[Freestylero]

hay una cosa no entiendo



el sub NOKIA tenia 10 cables, cosa logica porq neceitaba dos cable spara ir al atavoz trasero derecho y otros 2 para ir al izquierdo



por lo q el sub BOSE q no tiene q ir a los altvoces traseros deberia tener 10 -4= 6 cables,no?

por eso no entiendo 7 hya uno q nos sobra



a ver si guzman me puede mirar el ampli bose y me dice cuantos cables tiene a ver si va a tener 6 en vez de 7

[Bully]

Con permiso de Roberto y a pesar de haber abierto un tema exprésamente para ello, al recibir en unos días un navegador original de A6, las conexiones de los altavoces que irían directamente al mismo como en el caso de las Concert, en mi caso, ¿se pueden conectar a los amplificadores de audio directamente?



Por favor, decirme algo o bien en el tema expuesto.



Perdonar chicos por esta intromisión.



Saludos.

[fergar]

hay una cosa no entiendo



el sub NOKIA tenia 10 cables, cosa logica porq neceitaba dos cable spara ir al atavoz trasero derecho y otros 2 para ir al izquierdo



por lo q el sub BOSE q no tiene q ir a los altvoces traseros deberia tener 10 -4= 6 cables,no?

por eso no entiendo 7 hya uno q nos sobra



a ver si guzman me puede mirar el ampli bose y me dice cuantos cables tiene a ver si va a tener 6 en vez de 7





Logicamente, Roberto, podria ser como dices, 6 y no siete pero la realidad es otra. Voy a ello.



1 para positivo constante

1 para positivo bajo llave

1 para masa

2 de entrada de señal

2 salida de señal, no?



Recuerda, que en el nokia, se utilizaba un solo cable para la masa de salida de señal de la concert, y el sub es mono, no estereo. Por eso pierdes, 4 cables para los altavoces, y 1 de señal.



Pero ahora que digo, tenemos claro 5, los de alimentacion y entrada, y los otros 2 hasta siete? no sera algo del canbus o del vagcom como desde el programa se pueden modificar valores...





Saludos rober.

[Freestylero]

de intromision nada bully

puedes preguntar lo q quieras es mas debes



aqui lo q no se permiter es quedarse con la duda de nada,jeje

creo q lleva mismas conexiones por detras q una concert y pines con misma funcionalidad pero cuando vengan er_mancha y queroseno q te confirmen



y q vengan pronto q estoy abandonado con estos 7 cables aqui,jaja

[Freestylero]

toma bully creo este esquema de las conexiones te vendra bien

rns_d.pdf

[Freestylero]

vamos a ello fergar

recapitulamos



veo logico:



1 a chapa del coche



1 a terminal positivo debajo del volante



1 a positivo con contacto pin 3 del bloque 1 de la concert



1 a masa de señal pin 6 del bloque 1 de la concert



2 entrada señal si es q se le mete desde los altavoices traseros seria uno a pin 1 y otro a pin 2 d ela cocnert



salida de señal no tiene creo porq no tiene q mandar nada a ningun altavoz q no se el (cosa q si pasabe en el sub NOKIA)



y aqui me he quedado y suman 6 cables,no 7



MISTERIOOOOOOOOOOOOOOOOOOOO!!!!!!!!!!!!!!!!!!!!!!!!

Editado 14 de Mayo del 2009 por Freestylero

[fergar]

Copio esto Txispis y veamos que nos cuenta.

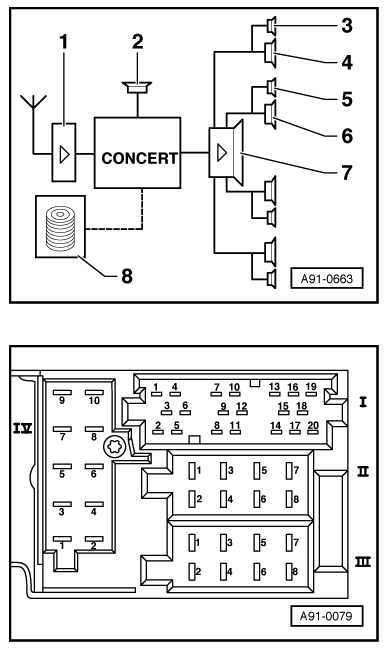

Equipos de radio "concert con sistema de sonido BOSE"







1 - → Limusina: Antena de luneta trasera con amplificador de antena

o antena automática (sólo en caso de cristales reflejados) (hasta año de modelos 01);

Antena de luneta trasera con Diversity-Box (desde año de modelos 02)

- Avant: Antena de techo con amplificador (hasta año de modelos 01);

Antena de cristal lateral y antena de techo con Diversity-Box (desde año de modelos 02)

2 - Altavoz para manos libres (hasta el año de modelos 01)

3 - Altavoz de tonos medios/agudos delantero montado en la parte superior del revestimiento de la puerta

4 - Altavoz de graves delantero montado en la parte inferior del revestimiento de la puerta

5 - Altavoz de tonos medios/agudos trasero montado en la parte superior del revestimiento de la puerta

6 - Altavoz de graves trasero montado en la parte inferior del revestimiento de la puerta

7 - Amplificador final BOSE en el maletero, detrás a la derecha, debajo del revestimiento lateral

8 - Cargador de CD (opcionalmente) en el compartimiento portaobjetos izquierdo del maletero

Ocupación de terminales de los conectores múltiples I, II, III, IV en el lado trasero de la radio



Nota: Los contactos por enchufe no indicados, no están ocupados.







→ Conector múltiple I, de 20 polos



1 - Line out en la parte trasera izquierda

2 - Line out en la parte trasera derecha

3 - NF-Masa

4 - Line out en la parte delantera izquierda

5 - Line out en la parte delantera derecha

6 - Positivo conectado (amplificador final BOSE)

7 - Bus CAN High (display) (desde el año de modelos 02)

8 - Señal Clock para indicación de frecuencia de radio en el cuadro de instrumentos (hasta año de modelos 01)

9 - Señal Data para indicación de frecuencia de radio en el cuadro de instrumentos (hasta año de modelos 01)

10 - Señal Enable para indicación de frecuencia de radio en el cuadro de instrumentos (hasta año de modelos 01)

- Masa de CD (a partir del año de modelos 02)

11 - Control remoto en el volante (hasta año de modelos 01)

12 - Bus CAN Low (display) (desde el año de modelos 02)

13 - Señal Data in para indicación de CD en el cuadro de instrumentos

14 - Señal Data out para indicación de CD en el cuadro de instrumentos

15 - Señal Clock para indicación de CD en el cuadro de instrumentos

16 - Positivo permanente (cargador de CD)

17 - Polo positivo de CD conectado (cargador de CD)

18 - Masa NF de CD (cargador de CD)

19 - Línea de señales del canal izquierdo (CD-NF-L, izquierda)

20 - Línea de señales del canal derecho (CD-NF-R, derecha)





→ Conector múltiple II, de 8 polos, marrón



3 - Altavoz (+) delantero derecho (hasta año de modelos 01)

4 - Altavoz (-) delantero derecho (hasta año de modelos 01)

5 - Altavoz para manos libres (+) (hasta el año de modelos 01)

6 - Altavoz para manos libres (-) (hasta el año de modelos 01)







→ Conector múltiple III, de 8 polos, negro



1 - Gala (señal de velocidad) (hasta año de modelos 01)

- Codificación e BOSE (a partir del año de modelos 02)

2 - Enmudecimiento del teléfono

3 - Diagnóstico K (hasta el año de modelos 01)

- Diagnóstico L (a partir del año de modelos 02)

4 - Borne 86s (contacto S) (hasta año de modelos 01)

5 - Polo positivo de control para antena automática (hasta año de modelos 01)

6 - Iluminación de interruptores (borne 58s) (hasta año de modelos 01)

7 - Batería + (borne 30)

8 - Masa (borne 31)





Conector múltiple IV, de 10 polos, rojo



1 - Enmudecimiento del teléfono

2 - Borne 15 (sólo con equipo de navegación) (hasta año de modelos 01)

3 - Teléfono (NF+) (no con equipo de navegación)

4 - Teléfono (NF-) (no con equipo de navegación)

5 - Navegación (NF+)

6 - Navegación (NF-)

7 - Cable de control de la navegación

9 - Iluminación de display (borne 58d) (hasta año de modelos 01)

10 - GND de CD (hasta año de modelos 01)

[Freestylero]

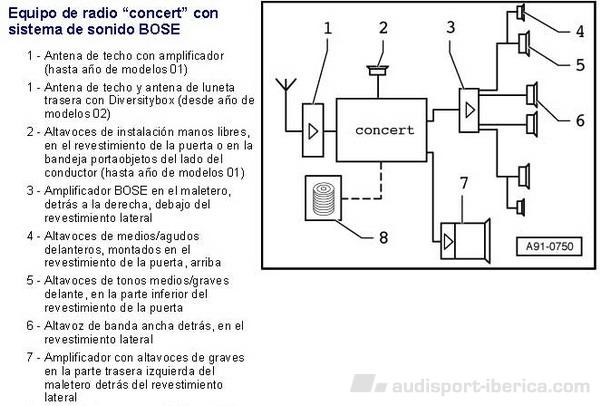

el esquema has puesto no es de un A3 8L

lo puedes ver rapidamente viendo q tiene vias delanteras delante y detras lo q harian 8 altavoces mas el sub



y el A3 8L solo tien vias separadas delante y un total de 6 altavoces mas el sub

q seria este el esquema
