amplificador BOSE

[Freestylero]

a ver fergar el bloque bloque C1 del conector de 20 polos es decir el q nombras q tiene 6 pines

si esa es su expecificacion la pusimos an paginas anterior



la cuestion es organizarse del sub BOSE a la concert no al reves q se lia uno



la cuestion es al sub le metemos señales de todos los altavoces e sun poco raro no?



el sub NOKIA se le metian las traseras porq tenia q amplificarlas y luego las sacaba a sua altavoce straseros



pero el sub BOSE no amplifica ningun altavoz del coche q no sea el



lo unico q podemos pensar es q el pin 3 y el pin 6 del bloque 1 vayan conectados al sub y por otro lado q el sub lleve dos mas unoa chasis y otro terminal positivo debajo el volante



lo q harian solo 4 cables conectados si es q es asi

[er_mancha]

Aver aunque el subwoofer sea mono debe de llevar entrada estero por la sencilla razon de que un estereo se saca un mono mas limpio poque ponte tu que una determinada cancion los subgraves los mentan por el canal IZQ y tu tengas conectado al sub el derecho no sonaria y a la viceversa



Entonces quedamos claros en que necesitamos



Masa

Corriente

Masa Señal

Señal IZQ

Señal Drch

Remote



Con eso funciona seguro que sobra 1 pues es el misterio yo provaria con eso que seguro que funciona. Pruebalo para asersiorarte de cual es la masa coje un tester y ponlo en continuidad y comprueba kon alguna chapa y con el cable gordo de masa marron.

[fergar]

Aver aunque el subwoofer sea mono debe de llevar entrada estero por la sencilla razon de que un estereo se saca un mono mas limpio poque ponte tu que una determinada cancion los subgraves los mentan por el canal IZQ y tu tengas conectado al sub el derecho no sonaria y a la viceversa



Entonces quedamos claros en que necesitamos



Masa

Corriente

Masa Señal

Señal IZQ

Señal Drch

Remote



Con eso funciona seguro que sobra 1 pues es el misterio yo provaria con eso que seguro que funciona. Pruebalo para asersiorarte de cual es la masa coje un tester y ponlo en continuidad y comprueba kon alguna chapa y con el cable gordo de masa marron.



Me quedo con esto, pero si puedes dime la ref del bose para buscar mejor el esquema.



Que ese cable ha de ir a algun sitio, no?



Saludos.

[Freestylero]

exacto

eso creo q si es asi



la referencia del subwoofer BOSE creo es 8L0 035 381H



me parece el mismo numero con G es el subwoofer NOKIA

[fergar]

Me sale con una J y me dice que es un soporte para emisor y receptor de telefono para navegacion....Raro, no?





Esto en el Etka, voy al Elsa.



Saludos.

[fergar]

exacto

eso creo q si es asi



la referencia del subwoofer BOSE creo es 8L0 035 381H



me parece el mismo numero con G es el subwoofer NOKIA





Tio, que cisco llevo....



Ya no me entero de casi nada.



Te paso un pdf del a3 para el montaje electrico de todo el sistema de radio. Mirando el cableado y los colores, podemos sacar algo, no?



Saludos.

s48l_1___13.pdf

[fergar]

La leche que cabezon me estoy poniendo...



Como hace el enmudecimiento este equipo bose ante una llamada de telefono, sin que suene por el bose, menudas voces pues...



Te queda un cable amarillo y negro?

[Freestylero]

el mute q yo tengo el parrot puesto es el pin 1 del conector rojo de detras de la concert q va en vertical

este pdf se lo dejo a queroseno q sabe traducirlo q yo lo he mirado y casi me mareo,jajaja

[Freestylero]

para q lo tengamso a mano esto es lo q tenemos

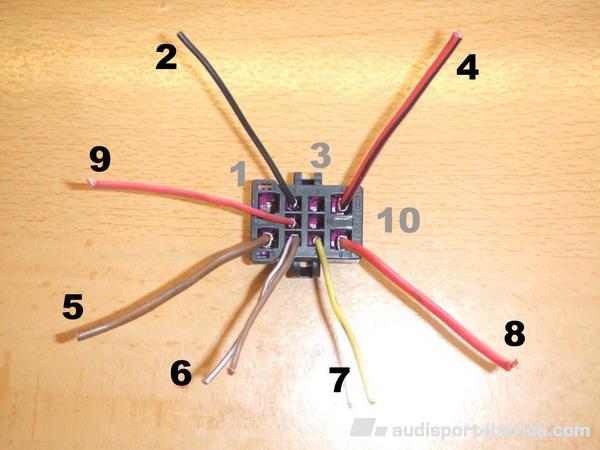

SUBWOOFER BOSE



PIN.......................TIPO DE CABLE...................COLOR

2....................................fino............................VERDE-NEGRO

4...................................gordo.........................NEGRO-ROJO

5...................................gordo............................MARRON

6...........................dos cables finos...................MARRON-BLANCO

7....................................fino.............................AMARILLO

8..................................grodo.............................AMARILLO-ROJO

9...................................fino.............................ROJO-GRIS

[fergar]

uiuiuiui....q no se contar...



Veo 8 cables?



uiuiui, ya veo cables por todos lados.

[Freestylero]

jajaja

los dos q salen del pin 6 son marron-blanco son masa señal y van al pin 3 del conector 1

ese y el marron gordo del pin 5 q va a la chapa del coche son los unicos dos cabels q sabemos dodne van o creemos

[fergar]

El conector esta sacado de un A3 8L? del 2002?



Es que mirando esquemas y colores, no me coincide ni uno.



Esquema.



Marron Rojo-------Pin3----Gordo...Seccion 1

Rojo Verde--------Pin2----Fino......Seccion 0,5

Azul Verde--------Pin1-----Fino

Amarillo Blanco---Pin5-----Fino

Amarillo-----------Pin4-----Fino

Blanco Negro-----Masa----Fino

Marron------------Masa----Gordo...Seccion 1,5

Rojo Negro-------Positivo..Gordo...Seccion 1,5.



Y ahora que?



Juer, a ver si alguno coincide.

[Freestylero]

joeeeeeeeeeeee q follon ahor ahas puesto 8 cables

jajaja

[Freestylero]

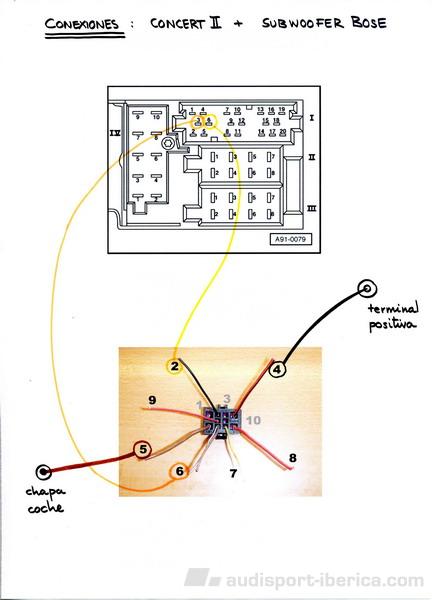

si tomo de tus datos q negro-rojo es a positivo me queda asi mi esquema



faltarian saber 3 cables



1 fino amarillo

1 gordo rojo-amarillo

1 fino rojo-gis

[fergar]

Bufff...Es que no emparejan los colores.



Yo ya me voy a ir de puente, si puedo dedicarle un poco de tiempo, este finde, lo hare para ver que tal.



Puedes probar con un transformador de 12 voltios en continua y enchufarle una salida de cascos de cualquier cosa, ipod, movil...y ver cual le da entrada de sonido.



Asi termine yo de sacar lo del nokia.



Espero haberte ayudado y no liado mas aun.



Cuando pueda, vuelvo por aqui.



Saludos.
