Motores ACK 193CV (2.8cc 30V)

[bultaco]

Bueno, pues subo unos esquemas interesantes del 2.8 ACK en varias partes.



Si algún administrador los unifica en uno será de mayor interés el tenerlos agrupados.



Saludos

[bultaco]

SISTEMA DE LUBRICACION

[bultaco]

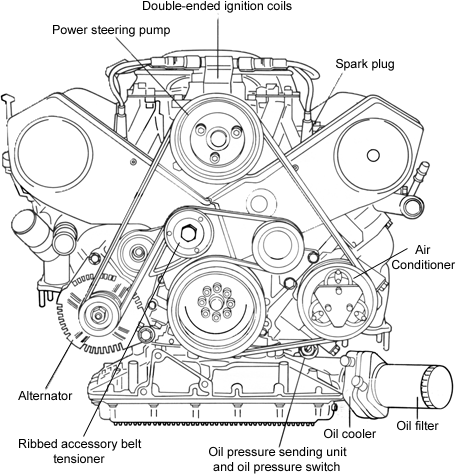

VISTA FRONTAL DEL MOTOR

[bultaco]

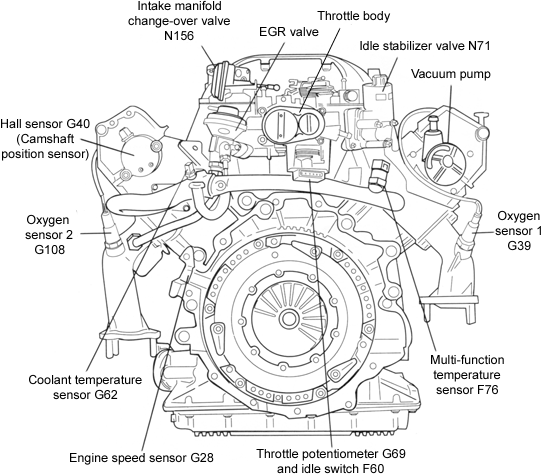

VISTA TRASERA DEL MOTOR

[bultaco]

SERPENTIN DE LA CORREA AUXILIAR (Viejo estilo)

[bultaco]

SERPENTIN DE LA CORREA AUXILAR (Nueva versión)

[bultaco]

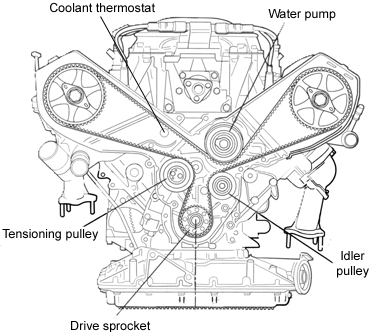

RECORRIDO DE LA CORREA DE DISTRIBUCION y equipos auxiliares de motor

[bultaco]

SERPENTIN DE LA CORREA AUXILAR (Nueva versión)

Perdón, este es el viejo estilo, la otra es de la nueva versión

[bultaco]

En breve trataré de colgar información para el cambio de correa de distribución.



IMPORTANTE APROVECHAR ESTA INTERVENCION PARA EL CAMBIO DE TERMOSTATO Y BOMBA DE AGUA



Saludos

[MorgarV6]

HOla



las fotos son del motor AAH 12V.



Interesante lo del cambio de termostato.



Un saludo

[Sergio PVC]

PoZi

[Juanillo80]

Bueno, pues subo unos esquemas interesantes del 2.8 ACK en varias partes.



Si algún administrador los unifica en uno será de mayor interés el tenerlos agrupados.



Saludos



Gracias por los esquemas, estan de p.madre :clap1:



S2
