AYUDA CONECTAR CENTRALITA BT AL RNS-E

[lumee]

Bueno pues pido ayuda, ya que el forero que me ha vendido la centralita lo llevaba instalado así, 8soldado), antes de nada os pongo fotos de la referencia de la centralita

[lumee]

y lo que necesito saber es a que cables del RNS-E, tengo que soldar los que os pongo en la foto, que son los que salen de la centralita BT

[lumee]

y por ultimo os pongo la foto de los cables del micro, que tambien necesito saber a que cables del RNS-E van unidos.



os doy a todos las gracias por adelantado, cuando digo cables me refiero a que pins del conector del RNS-E tengo que empalmarlos.

[C_B_M]

Te miro mañana y te digo algo. Se que del bluetooth tienen que salir 2 cables para el micrófono + otros 2 cables del cam bus (can low y can high) + ........ ya no me acuerdo......mañana te digo (si no te lo dicen por aquí) . S2

[lumee]

nadie me puede ayudar ?

[Freestylero]

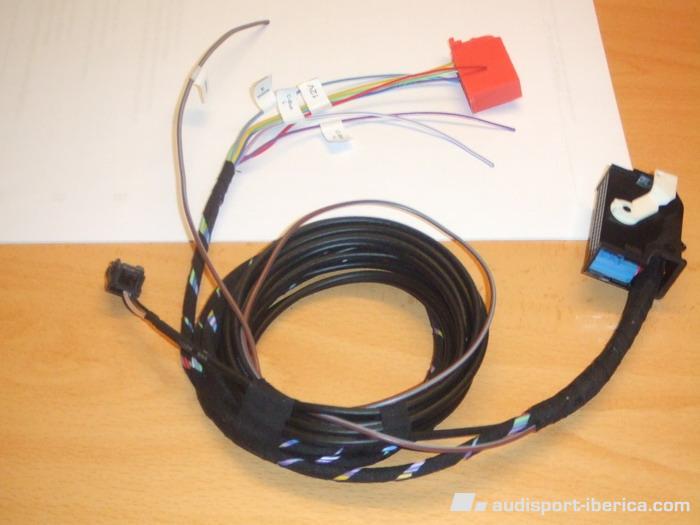

yo compre esto y me deje de empalmes



una buena instlacion siempr emejor



ya trae conector de la centralita del microfono y los cables van a la rns-e

[lumee]

yo compre esto y me deje de empalmes



una buena instlacion siempr emejor



ya trae conector de la centralita del microfono y los cables van a la rns-e





te agradeceria, que me digas que pone en cad cable, y el color.

[Freestylero]

1. 12V

2. can-H

3. can_L

4. k-line

5. masa


[C_B_M]

En mi cableado los cables que van al micrófono no pasan por el navegador, van directos del conector del bluetooth al micro. S2



¿De donde has sacado ese cableado? ¿es de un desguace?

Editado 21 de Marzo del 2010 por C_B_M

[lumee]

En mi cableado los cables que van al micrófono no pasan por el navegador, van directos del conector del bluetooth al micro. S2



¿De donde has sacado ese cableado? ¿es de un desguace?





se lo compré todo a un forero.

Pero me parace increible que nadie me de luz.

[lumee]

Por si nos ayuda a esclarecer el tema, he desmontado el interface que va a la centralita BT, y la clema que lleva dentro de color azul está numerada os digo en que numero tengo puesto cada color.



rojo gordo conectado en el numero 1 del interface

marron gordo " en el numero 2 del interface.

verde/azul " en el numero 8 del interface.

marron delgadito " en el numero 9 del interface.

micro " en el numero 11 del interface.

micro 2 (la maya " en el numero 12 del interface.

negro " en el numero 15 del interface.

rojo/verde " en el numero 16 del interface.

lila " en el numero 17 del interface.

lila/blanco " en el numero 18 del interface.



Lo correcto seria si alguien puede mirar que numero tiene ocupados en su interface, y saber el donde conecta en el rns-e esos cables.

os dejo una foto de la clema azul que va en el interior del interface que conecta a la centralita BT.

[A420TDI]

me parece que sobran cables, dos van al micro directamente cuidado son + y -, uno a la corriente 12v, otro a masa, dos van a CAN-L y CAN-H, y otro solo va a DIAGNOSIS K, los demas no se para que sirven, ok

[kantusjack]

Por si nos ayuda a esclarecer el tema, he desmontado el interface que va a la centralita BT, y la clema que lleva dentro de color azul está numerada os digo en que numero tengo puesto cada color.



rojo gordo conectado en el numero 1 del interface

marron gordo " en el numero 2 del interface.

verde/azul " en el numero 8 del interface.

marron delgadito " en el numero 9 del interface.

micro " en el numero 11 del interface.

micro 2 (la maya " en el numero 12 del interface.

negro " en el numero 15 del interface.

rojo/verde " en el numero 16 del interface.

lila " en el numero 17 del interface.

lila/blanco " en el numero 18 del interface.



Lo correcto seria si alguien puede mirar que numero tiene ocupados en su interface, y saber el donde conecta en el rns-e esos cables.

os dejo una foto de la clema azul que va en el interior del interface que conecta a la centralita BT.



rojo gordo conectado en el numero 1 del interface ................12V continuo

marron gordo " en el numero 2 del interface. ............... masa

verde/azul " en el numero 8 del interface. ................ a NF + del RNS-E conector C posición 12

marron delgadito " en el numero 9 del interface. ................ a NF - del RNS-E conector C posición 6

micro " en el numero 11 del interface. ................ al Micro, +

micro 2 (la maya " en el numero 12 del interface. ................ al Micro, -

negro " en el numero 15 del interface. .............. No te hace falta

rojo/verde " en el numero 16 del interface. .............. No te hace falta

lila " en el numero 17 del interface. Can H, lo tienes en el NAVI en la posición 9

lila/blanco " en el numero 18 del interface. Can L, lo tienes en el NAVI en la posición 10



De todas formas creo que este tema esta ya tratado.



La diagnosis K no te hará falta, pues tu coche un A4 2.0 TDI va por CAN.

[lumee]

Por si nos ayuda a esclarecer el tema, he desmontado el interface que va a la centralita BT, y la clema que lleva dentro de color azul está numerada os digo en que numero tengo puesto cada color.



rojo gordo conectado en el numero 1 del interface

marron gordo " en el numero 2 del interface.

verde/azul " en el numero 8 del interface.

marron delgadito " en el numero 9 del interface.

micro " en el numero 11 del interface.

micro 2 (la maya " en el numero 12 del interface.

negro " en el numero 15 del interface.

rojo/verde " en el numero 16 del interface.

lila " en el numero 17 del interface.

lila/blanco " en el numero 18 del interface.



Lo correcto seria si alguien puede mirar que numero tiene ocupados en su interface, y saber el donde conecta en el rns-e esos cables.

os dejo una foto de la clema azul que va en el interior del interface que conecta a la centralita BT.



rojo gordo conectado en el numero 1 del interface ................12V continuo

marron gordo " en el numero 2 del interface. ............... masa

verde/azul " en el numero 8 del interface. ................ a NF + del RNS-E conector C posición 12

marron delgadito " en el numero 9 del interface. ................ a NF - del RNS-E conector C posición 6

micro " en el numero 11 del interface. ................ al Micro, +

micro 2 (la maya " en el numero 12 del interface. ................ al Micro, -

negro " en el numero 15 del interface. .............. No te hace falta

rojo/verde " en el numero 16 del interface. .............. No te hace falta

lila " en el numero 17 del interface. Can H, lo tienes en el NAVI en la posición 9

lila/blanco " en el numero 18 del interface. Can L, lo tienes en el NAVI en la posición 10



De todas formas creo que este tema esta ya tratado.



La diagnosis K no te hará falta, pues tu coche un A4 2.0 TDI va por CAN.



perdoname, si está tratado no encuentro donde, lo cual te agradeceria si puedes decirme en que post, y veras tengo unas dudas el micro va conectado al R-NSE ? o solo esta conectado a la centralita BT. Yo tengo volante multifuncion, por si es necesario saber este dato.

[zx81]

perdoname, si está tratado no encuentro donde, lo cual te agradeceria si puedes decirme en que post, y veras tengo unas dudas el micro va conectado al R-NSE ? o solo esta conectado a la centralita BT. Yo tengo volante multifuncion, por si es necesario saber este dato.



Conéctalo tanto al RNS-E como a la centralita Bluetooth, así puedes configurar el SDS del navi y controlarlo todo por voz, en la pegatina del navi tienes los pines de MIC+ y MIC-



Si no quieres SDS "full", entonces el micro directo a la centralita BT.



Saludos
