Botones del frontal

[Escornacabras]

Hola:



Quisiera añadir un interruptor para conectar / desconectar un accesorio auxiliar del coche,

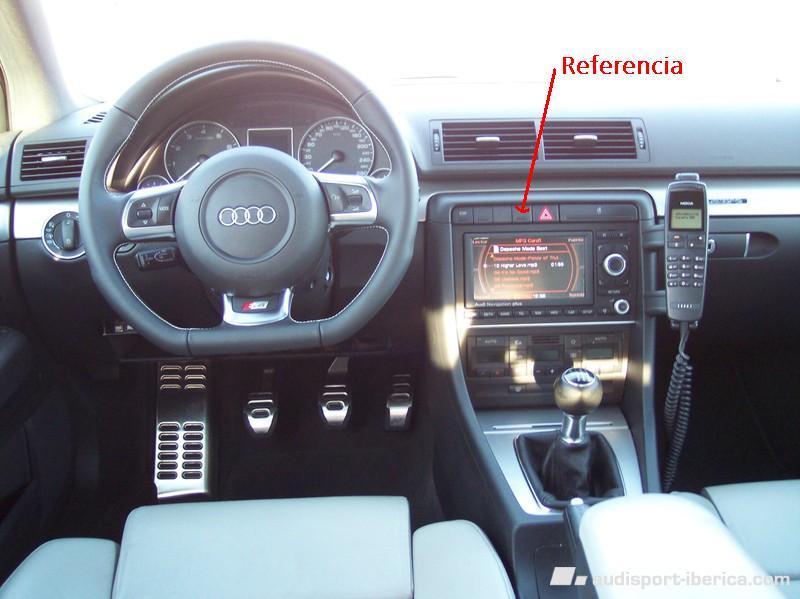

Quiero aprovechar el hueco de una de las teclas "ciegas" que tengo, por lo que necesitaría confirmar la referencia de los botones pequeños del salpicadero (los que están entre junto a la tecla del ESP y del warning)



Debe ser sin la línea cromada y a ser posible con el logo del "parktronic......" u otro logo que quede chulo .....



Os envío una foto de la pieza que quiero.....





Por cierto, ¿ alguien sabe como se sacan y que cables tendría que conectarle para que tenga la misma iluminación roja nocturna que los demás ?



Gracias por la ayuda.



Saludos

[Escornacabras]

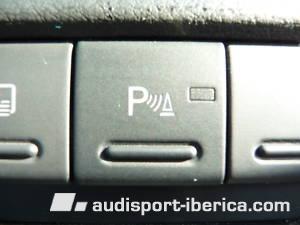

Este es boton del que busco referencia (en negro y listoncillo tambien en negro, no cromado)....





¿Sabe alquién como se desmontan estos interruptores y que pines o conexiones tienen por detrás?



Ayuda por favor!!!!



Saludos:flwrs:

[lorridao]

Hola,



Yo los desmonté para montar justo el botón que tienes al lado del ESP (en la foto de la derecha), creo que es el de las cortinillas eléctricas.



Como le instalé el mando de apeturta del parking desmonté la radio para poder introducir el cableado y la caja, pero el botón está intoducido a presión y fijado con un par de pestañas laterales...si tiras de el sale sin forzar mucho.



Por detras el botón que usé lleva 6 pins que requieren de un conector especial, pero navegando en el foro algún compañero hacia una recomendación que funciona perfectactamente y que permite conectar pin a pin. Utilizando los conectores que normalmente se utilzan para las placas de PC y que conectan con la torre para iluminar los leds de ON/OFF o los puertos USB.



Le hago una foto en un please...

[lorridao]

Disculpa la calidad (estoy peleado con 2 camaras que tengo a mano: la de mi mujer no da más que esta foto y la de mi suegro, con la que hice unas fotos el domingo con unos compis del foro, es tan buena que casi necesito un disco duro por foto y todavía me estoy peleando con el fotoshop)



Al tema:



[Escornacabras]

Muchas gracias lorridao



Osea que sin tan siquiera quitar la parte superior y tirando desde el frontal van saliendo ¿¿¿no?????.



Muy buena la idea de los pins , me hago idea de que tipo son......, ahora lo dificil será sacar corriente para la iluminación roja........¿como lo hiciste? ¿derivando algún cable de otro conector vecino????



Saludos

[andresttitto]

no se si sabras que esos botones son pulsadores no interruptores, yo lo que he hecho es poner una balanza electronica para que me haga de interruptor. mañana le hecho una foto a los que yo llevo y las pongo aqui con la referencia de cada pulsador, si queres tambien te pongo donde conprar la bascula electronica.

[Escornacabras]

no se si sabras que esos botones son pulsadores no interruptores, yo lo que he hecho es poner una balanza electronica para que me haga de interruptor. mañana le hecho una foto a los que yo llevo y las pongo aqui con la referencia de cada pulsador, si queres tambien te pongo donde conprar la bascula electronica.



Si por favor, me sería de gran ayuda, porque no entiendo bien la diferencia.



Lo que yo necesito es que cada vez que lo pulse pues me cierren / abra un circuito .., osea lo más parecida a un interruptor de la luz ¿no? (como se nota que de elctricidad no tengo ni idea )

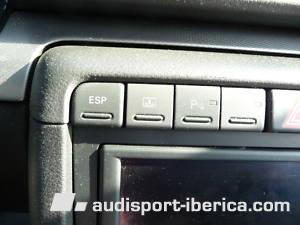

Vamos que lo que quiero es sustituir esto que ya tengo instalado en el coche por la tecla del parktronic



Yo pensaba que la tecla del parktronic funcionaría como un interruptor , abriendo o cerrando el circuito según lo pulsaras......



Cuenta un poco mejor eso de "la bascula electrónica"



Gracias de antemano

[lorridao]

Muchas gracias lorridao



Osea que sin tan siquiera quitar la parte superior y tirando desde el frontal van saliendo ¿¿¿no?????.



Muy buena la idea de los pins , me hago idea de que tipo son......, ahora lo dificil será sacar corriente para la iluminación roja........¿como lo hiciste? ¿derivando algún cable de otro conector vecino????



Saludos



Hola,



La luz roja la saqué del posavasos, pero seguramente se puede sacar de cualquier otro botón.



Suerte!

[andresttitto]

Lo prometido es deuda, estos son los botones:



http://img72.imageshack.us/img72/8980/botones.jpg



http://img249.imageshack.us/img249/1563/persiana.jpg



esto es comun para todos los botones

Pin 1 positivo led ilimunacion cable GRIS/AZUL

Pin 3 negativo led iluminacion cable MARRON



esta alimentacion la puedes sacar del boton del ESP sin problemas, los Pines 4 y 6 son el pulsador NA (normalmente abierto)



esta es la bascula electronica, con un pulso cierra el rele y con el mismo pulso lo abre, asi tenemos un pulsador que hace de interruptor, este es el aparato en cuestion



http://img717.imageshack.us/img717/6379/bascula.jpg



como ves no tiene mucha complicacion, tiene alimentacion, "a ser posible despues de contacto" el pulsador principal que es donde conectamos los cables de los pines 4 y 6 del pulsador que pongas y los contactos del rele que se utiliza el NA para alimentar el aparato que pongas.esta bascula la puedes comprar aqui son bastante serios.



bueno espero que con esto te aclares sitienes alguna duda pregunta lo que quieras, saludos

[Escornacabras]

Lo prometido es deuda, estos son los botones:



http://img72.imageshack.us/img72/8980/botones.jpg



http://img249.imageshack.us/img249/1563/persiana.jpg



esto es comun para todos los botones

Pin 1 positivo led ilimunacion cable GRIS/AZUL

Pin 3 negativo led iluminacion cable MARRON



esta alimentacion la puedes sacar del boton del ESP sin problemas, los Pines 4 y 6 son el pulsador NA (normalmente abierto)



esta es la bascula electronica, con un pulso cierra el rele y con el mismo pulso lo abre, asi tenemos un pulsador que hace de interruptor, este es el aparato en cuestion



http://img717.imageshack.us/img717/6379/bascula.jpg



como ves no tiene mucha complicacion, tiene alimentacion, "a ser posible despues de contacto" el pulsador principal que es donde conectamos los cables de los pines 4 y 6 del pulsador que pongas y los contactos del rele que se utiliza el NA para alimentar el aparato que pongas.esta bascula la puedes comprar aqui son bastante serios.



bueno espero que con esto te aclares sitienes alguna duda pregunta lo que quieras, saludos



Muchísimas gracias por la info



Espero no tener que molestarte más.......pero como soy un manazas con este tipo de cosas...... :clap1:



Saludos

Editado 16 de Abril del 2010 por Escornacabras
