Proyecto: Instalación Fija Navegador TomTom

[Trobin]

Buenos días a todos.



Después de varias semanas siguiendo los diferentes temas del foro y empollando sobre las diferentes soluciones que se han debatido sobre la instalación/integración de navegadores en el coche, creo poder aportar un nuevo sistema que a algunos les puede ayudar a mejorar el uso de un navegador externo tipo TomTom.



En mi caso y después de tener dos vehículos con el navegador integrado, decidí no pedirlo en el A4 nuevo por aquello de las actualizaciones, etc. y me compré un TomTom 730 con cartografía de toda Europa y posibilidad de reproducción de MP3, Bluetooth, TMC, etc. Es un modelo con una pantalla de 4,3", ya que probé los de 5" y se me hacían muy grandes en el uso fuera del coche y tampoco había mucha diferencia en la navegación dentro del mismo.







Escogí este modelo por varias razones, la primera la base de sincronización que además sirve como base de carga.





La segunda por disponer de salida de audio y de toma de antena TMC para la información del tráfico y entrada de antena GPS externa.



La tercera por llevar incorporado un modulador FM para la trasmisión de las instrucciones de navegación, la música MP3, etc. sin necesidad de cables.



La cuarta por incorporar el manejo mediante instrucciones de voz para poder usarse sin manos.



Con todo eso me garantizaba que tenía diferentes opciones para solucionar el ponerlo en marcha en mi coche en casi cualquier circunstancia sin tener un montón de cables por medio que es lo único que no me gusta de este tipo de aparatos portables.



Por tanto, el objetivo de este brico-proyecto es conseguir que se pueda disponer de navegador en el A4 con calidad de sonido y visión y con cero cables a la vista.



Después de ver varios de los artículos que se proponen para conseguir instalar las diferentes opciones de navegadores usando la pantalla del coche, decidí incorporar algunas de las soluciones como el altavoz central para poder mejorar la sonoridad de las instrucciones de voz del TomTom, ya que cuando vamos en ruta con la música puesta a un cierto volumen, es difícil escuchar con claridad las indicaciones.



Para ello he pensado en montar dos altavoces aprovechando los huecos de las esquinas del salpicadero que según creo están vacíos, amplificados con un cacharro que he comprado (aún no me ha llegado) que además de ser un pequeño amplificador estéreo es un alimentador USB que me va a servir para dar corriente al TomTom.







Este amplificador lo instalaré en el hueco de la rejilla central, donde estará bien ventilado y a centímetros de la base del TomTom, para hacer fáciles las conexiones. Una vez desmontada la rejilla, fijaré la base a la misma y haré un pequeño orificio o similar en esta rejilla para pasar los dos cables, el del USB alimentador + el de la salida de audio para el sonido.

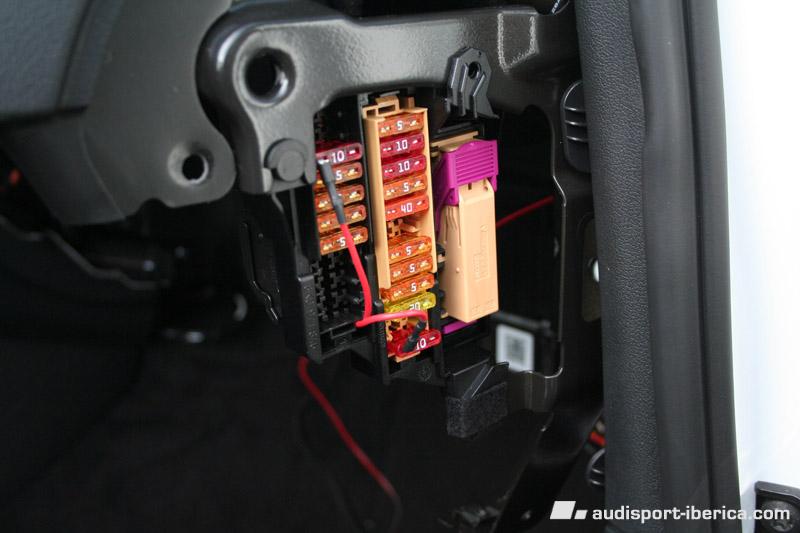

La alimentación del ampli, la tomaré de la caja de fusibles del lateral de la guantera porque parece que es de muy fácil acceso desde esta rejilla central.



Si como espero todo va bien, el sonido será potente y limpio y cuando esté instalada la base no desentonará mucho en el salpicadero sin el TomTom encima.



Voy a intentar documentar todo el proceso con fotos para que se pueda ver con detalle y en los próximos días os las iré poniendo según vaya avanzando aunque creo que os podéis hacer una idea de todo con este resumen (tocho).



Espero vuestros comentarios e ideas de mejora. Saludos.

[Trobin]

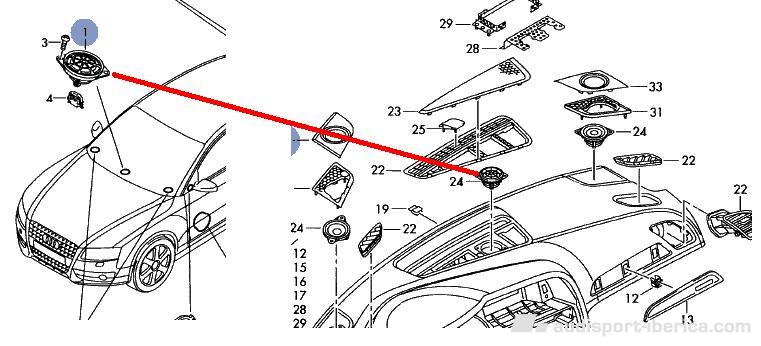

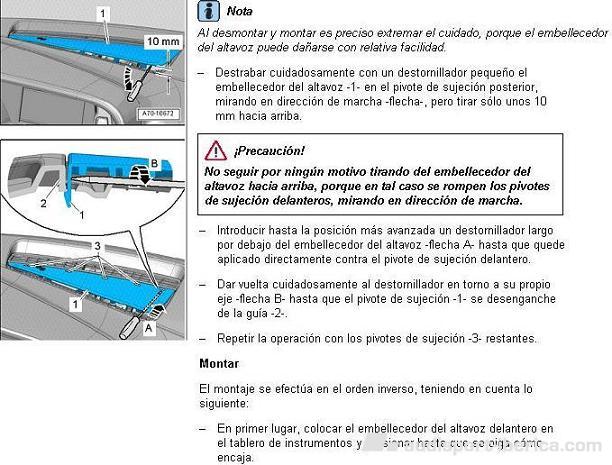

Ahora me gustaría pediros ayuda, ya que no tengo las instrucciones de desmontaje de las rejillas de los altavoces laterales del salpicadero, si de la central:



Además me gustaría saber la medida exacta de estos altavoces para ver si me es más interesante comprar una pareja en cualquier tienda de sonido en vez de pedirlos a Audi.



Saludos y gracias

[Trobin]

Adicionalmente os informo de que de momento no voy a instalar la antena TMC, dado que en España esta información es bastante mala y que supone un gasto extra que seguramente no voy a aprovechar (ya os digo que lo tengo en otros dos coches y deja mucho que desear), pero que si en algún momento me da la "vena" y quiero instalarla, será muy fácil de hacer porque saldría el cable de la base por el mismo sitio que los anteriores y se llevaría hasta la parte inferior del cristal delantero por debajo del salpicadero para extenderlo sin que se vea nada.



Mi principal problema ahora es reformar la base que trae, dónde sólo está instalado el conector USB de alimentación y datos, y colocar en la misma el conector de audio correspondiente en su posición de encaje con el navegador.



Para esto usaré la Dremmel (pondré fotos del proceso). Luego sólo haré un par de agujeros más para fijar a la rejilla esta base y estoy pensando en que probablemente usaré una chapita por debajo para reforzar el conjunto y que no se haga fuerza en la rejilla (cuya consistencia desconozco) para evitar que se rompa al tirar del navegador para sacarlo.



El poner la base del navegador en esta posición (en la rejilla central) es porque si os fijáis en vuestros coches, es bastante plana, queda perfectamente visible desde el puesto de conducción, y si por casualidad el brico sale mal, la rejilla se rompe o me canso de tener el navegador allí, con comprar otra rejilla nueva y sustiruirla, se puede quedar todo como al principio sin ninguna marca ni señal.



Seguiremos informando.

[Trobin]

Otra cosa, ya sé que el amplificador pone 500W. No se lo creen ni los que lo venden. pero como mi objetivo no es poner música a tope, ni siquiera que la calidad sea excelente, y lo único que pretendo es poder ajustar un buen volumen sonoro en los dos altavoces, creo que me sobra y me basta. Máxime cuando el precio pagado por este aparatito ha sido de 13,50,- € con envío incluido.



Vamos que un alimentador USB ya me cuesta eso, y si además amplifica unos 10 W por canal sin distorsionar, no se le puede pedir más para reproducir voz únicamente.



Tened en cuenta que si quiero más calidad e integración, siempre puedo usar la entrada auxiliar del coche y usar el lector de tarjetas SD del propio navegador para escuchar música desde ahí y de esa forma hacer que se baje la música si el navegador da instrucciones o incluso en estos casos, usar el manos libres bluetooth del propio navegador en vez del del coche para que durante el viaje sea totalmente integrado el funcionamiento. Una vez llegados a destino y desconectado el TomTom se puede volver a seleccionar la música desde el coche y el teléfono lo mismo.



Este modelo de navegador en concreto tiene la posibilidad de programarle que la salida de audio de las instrucciones del navegador salga por un sitio y la música por otro, etc. Da mucho juego.

[alex82]

<_< <_< me dejas sin palabra, con la explicasion que has dado ya me imagino que va ha quedar de muerte.

estare viendo el post para ver como queda, ya que no creo que te haga falta dado la explicacion que has dicho.

saludo y suerte

[Trobin]

Gracias Alex, pero siempre pueden necesitarse ideas sobre todo si es de gente que como tú ha trasteado con algunos de los elementos que voy a necesitar tocar. Cualquier aportación al resultado final será siempre bien recibida.

[Antonio V6]

supongo que ya lo habras comprobado,



pero no esta de mas recordartelo



la base + tom tom tendrán suficiente altura hasta la luna delantera para poder extraerlo y colocarlo con comodidad?



es que veo que la rejilla en los B8 con la inclinacion de la luna deja poco margen



S2

[Trobin]

Si Antonio, lo he comprobado y lo he tenido funcionando en esa posición aunque con el cable de corriente colgando por el salpicadero. Si lo mueves hacia la izquierda para acercarlo hacia el conductor entonces el hueco disminuye aunque se puede seguir sacando, pero si lo centras más, digamos que en una posición parecida a la de la pantalla de origen, entonces el espacio es de sobra.



también he comprobado que con la base el navegador va bastante fijo, no se mueve ni se sale de la misma y espero que no dé ningún problema cuando además del USB se quede conectado mediante el mini-jack del audio.



A ver si puedo bajar un momento al garaje y le hago un para de fotos ilustrativas para que se vea claro.



Saludos y gracias por participar.

[alex82]

Gracias Alex, pero siempre pueden necesitarse ideas sobre todo si es de gente que como tú ha trasteado con algunos de los elementos que voy a necesitar tocar. Cualquier aportación al resultado final será siempre bien recibida.

[Trobin]

Algunas fotos para ayudar visualmente:



1.- La base que voy a usar:

[Trobin]

2.- La base en su posición prevista:

[Trobin]

3.- Con el TomTom puesto:











Editado 7 de Junio del 2010 por Trobin

[Trobin]

4.- Conexiones TomTom Go 730:

Aquí podéis apreciar la conexión de salida de audio, la toma de antena TMC, el USB y la ranura SD.

[MANCHEGO84]

seguire muy atento este hilo, yo tengo el mismo tomtom, bueno el 930, pero creo que es igual , no?

[Trobin]

Hay otra cosa que me gustaría resolver y que si diéramos entre todos con la solución, podría usarse en beneficio de otras instalaciones de navegadores tales como el IGO con el interface de Samsung.



El tema es encontrar un circuito simple que cuando detecte que hay salida de audio en el navegador (cuando se pone a hablar la "maripili" para darnos indicaciones) haga que se baje la salida de audio del coche de forma automática.



Me explico: aunque espero que el sonido del navegador sea lo suficientemente potente para que se oiga en todas condiciones, sería ideal si como el de serie, cortara la música o la radio del coche. esto lo hace si pones un manos libres como el de Parrot, por lo que en teoría no debería ser muy difícil de conseguir con cualquier otra fuente de sonido.



Quizás lo que se podría montar es un pequeño circuito que al detectar tensión en las salidas de audio, accionara un mini relé que conmutara la salida del amplificador llevándola a una resistencia para no dañar los amplificadores. O mejor aún, que la radio de nuestro coche (o el sistema Multimedia) tuviera una entrada de señal de mute como tiene cualquier aparato de radio para el cohe de 90 €. Si hubiera esta posibilidad, sería bastante fácil hacer este pequeño circuito que usando el audio del Navegador mandara una señal de 12 o 5 voltios a este terminal y así cada vez que se recibieran instrucciones se cortaría la música (algo así como hace el bluetooth del teléfono).



¿Alguien puede saber o averiguar cómo lo hace el Bluetooth de Audi? ¿Tiene esta conexión? ¿Se podría usar?



Gracias por participar...

Editado 7 de Junio del 2010 por Trobin
