Alguien tiene la concert I???

[ASTHAROT]

Hola tio, no tengo navegador, mi radio de origen es la concert I, que sustitui por una pioneer con mp3, y ahora estoy intentando montarle un rns-e, por eso el lio de cables

ok

tu tienes que tener estos cuatro conectores: a ver si los localizas....y luego ver la compatibilidad con el rns-e



→ Conector múltiple I, de 20 polos



1 - Line out en la parte trasera izquierda

2 - Line out en la parte trasera derecha

3 - NF-Masa

6 - Positivo conectado (altavoz activo)

7 - Bus CAN High (display) (desde el año de modelos 02)

8 - Señal Clock para indicación de frecuencia de radio en el cuadro de instrumentos (hasta año de modelos 01)

9 - Señal Data para indicación de frecuencia de radio en el cuadro de instrumentos (hasta año de modelos 01)

10 - Señal Enable para indicación de frecuencia de radio en el cuadro de instrumentos (hasta año de modelos 01)

11 - Control remoto en el volante (hasta año de modelos 01)

12 - Bus CAN Low (display) (desde el año de modelos 02)

13 - Señal Data in para indicación de CD en el cuadro de instrumentos

14 - Señal Data out para indicación de CD en el cuadro de instrumentos

15 - Señal Clock para indicación de CD en el cuadro de instrumentos

16 - Positivo permanente (cargador de CD)

17 - Polo positivo de CD conectado (cargador de CD)

18 - Masa NF de CD (cargador de CD)

19 - Línea de señales del canal izquierdo (CD-NF-L, izquierda)

20 - Línea de señales del canal derecho (CD-NF-R, derecha)





→ Conector múltiple II, de 8 polos, marrón



3 - Altavoz (+) delante derecha

4 - Altavoz (-) delante derecha

5 - Altavoz (+) delante izquierda

6 - Altavoz (-) delante izquierda





→ Conector múltiple III, de 8 polos, negro



1 - Gala (señal de velocidad) (hasta año de modelos 01)

2 - Conmutación de enmudecimiento NF (teléfono) (hasta año de modelos 01)

- Masa DWA (a partir del año de modelos 02)

3 - Diagnóstico K (hasta el año de modelos 01)

- Diagnóstico L (a partir del año de modelos 02)

4 - Borne 86s (contacto S) (hasta año de modelos 01)

5 - Polo positivo de control para amplificador de antena (hasta año de modelos 01)

6 - Iluminación de interruptores (borne 58s) (hasta año de modelos 01)

7 - Batería + (borne 30)

8 - Masa (borne 31)





-Conector múltiple IV, de 10 polos, rojo



1 - Enmudecimiento del teléfono

2 - Borne 15 (sólo con navegación) (hasta año de modelos 01)

3 - Teléfono (NF+) (no con equipo de navegación)

4 - Teléfono (NF-) (no con equipo de navegación)

5 - Navegación (NF+)

6 - Navegación (NF-)

7 - Cable de control de la navegación

9 - Iluminación de display (borne 58d) (hasta año de modelos 01)

10 - GND de CD (hasta año de modelos 01)

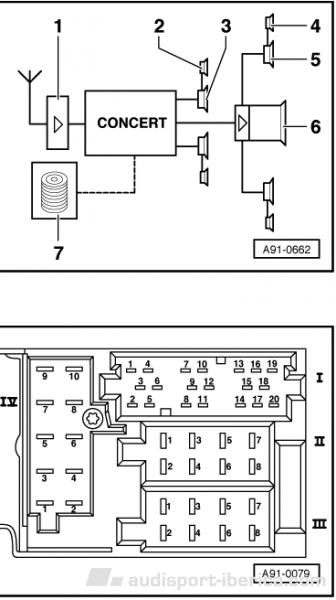

de los dos dibujos fijate en el ultimo.

Editado 7 de Junio del 2010 por ASTHAROT

[golfinho]

Los conectores los tengo localizados, son los 4 que he puesto, aunque ahora he caido, el negro que no sé lo que es creo que es el conector 1. No sé por que pero pensaba que sería rojo

[golfinho]

Vale, ya tengo todo más o menos identificado, la gran put*da, no tengo el can H ni el can L pineados

[merida]

Te comento golphino, no llevas bose pero sillevas sistema de sonido con subwofer. Mi coche le pasa lo mismo y los altavoces son de la marca blaupunk, yo ya he desmontado esa caja negra y es un subwofer con un amplificador dentro.

En el A6 que desmonte si tenia bose y aparte del sub tenia una etapa bose independiente.

Ahora mismo si llevo las tapas con el logo de bose y los altavoces los cambie por los bose y la verdad es que no hay mucha diferencia.

Yo estoy peor que tu por que al antigupo dueño le montaron un parrot y los empalmes lo han hecho con celo, ni cinta aislante si no con celo.



Ando sin radio y sin manos libres hasta que lo lleve al taller por que hay una liada que no tengo c*** a montar nada.

[golfinho]

Este sería el conector I, por lo poco que puedo ver tengo los pines:



13-20 vacios

12 vacio

10 y 11 ocupados

8-9 ocupados

7 vacio

2 y 3 ocupados (aunque a ojo lo puedo ver)

1,4,5,6 vacios







Editado 7 de Junio del 2010 por golfinho

[golfinho]

Te comento golphino, no llevas bose pero sillevas sistema de sonido con subwofer. Mi coche le pasa lo mismo y los altavoces son de la marca blaupunk, yo ya he desmontado esa caja negra y es un subwofer con un amplificador dentro.

En el A6 que desmonte si tenia bose y aparte del sub tenia una etapa bose independiente.

Ahora mismo si llevo las tapas con el logo de bose y los altavoces los cambie por los bose y la verdad es que no hay mucha diferencia.

Yo estoy peor que tu por que al antigupo dueño le montaron un parrot y los empalmes lo han hecho con celo, ni cinta aislante si no con celo.



Ando sin radio y sin manos libres hasta que lo lleve al taller por que hay una liada que no tengo c*** a montar nada.



Gracias por la aclaración, como habrás podido comprobar el sonido no es lo mio

[golfinho]

Bueno por hoy ya he avanzado bastante, solo me queda ver cual de los dos conectores quadlock voy a utilizar, creo que utilizaré el de stagemotion que parece que viene preparado para recibir las señales can L y H.

Mañana os pongo una foto de ambosd a ver que me contais

[ASTHAROT]

Bueno por hoy ya he avanzado bastante, solo me queda ver cual de los dos conectores quadlock voy a utilizar, creo que utilizaré el de stagemotion que parece que viene preparado para recibir las señales can L y H.

Mañana os pongo una foto de ambosd a ver que me contais

tambien puedes lanzar la linea de CAN desde el cuadro de instrumentos (cuadro de relojes) del conector T32, me parece que el pin 4 lleva el Can-H y el pin 5 el L (te lo tendria que confirmar.)

siempre y cuando tu coche vaya por CAN-BUS....de que año es???

[RDA]

Quillo, acabo de ver este post.



Yo llevo Concert II, antes una Chorus II, pero es en mi coche, un A4, pero si quieres ver algo en el mío, lo vemos en mi casa cuando quieras.



Llámame si quieres algo, además aun no has visto mi Coupe.



Un abrazo. RAFA

[jabmb]

Buenas, que no me he olvidado de buscar le esquemas, pero veo que son los mismos que ya te han pasado y como veo que ya lo teneis controlado no estorbo más. Suerte.

[golfinho]

Quillo, acabo de ver este post.



Yo llevo Concert II, antes una Chorus II, pero es en mi coche, un A4, pero si quieres ver algo en el mío, lo vemos en mi casa cuando quieras.



Llámame si quieres algo, además aun no has visto mi Coupe.



Un abrazo. RAFA



Marikita, una ayudita para montar unos asientos me vendría de perlas, tienes sitio y/o tiempo y/o ganas??

[golfinho]

Buenas, que no me he olvidado de buscar le esquemas, pero veo que son los mismos que ya te han pasado y como veo que ya lo teneis controlado no estorbo más. Suerte.



Gracias compañero¡¡¡

[golfinho]

Bueno por hoy ya he avanzado bastante, solo me queda ver cual de los dos conectores quadlock voy a utilizar, creo que utilizaré el de stagemotion que parece que viene preparado para recibir las señales can L y H.

Mañana os pongo una foto de ambosd a ver que me contais

tambien puedes lanzar la linea de CAN desde el cuadro de instrumentos (cuadro de relojes) del conector T32, me parece que el pin 4 lleva el Can-H y el pin 5 el L (te lo tendria que confirmar.)

siempre y cuando tu coche vaya por CAN-BUS....de que año es???



Eso es lo que pretendo hacer, aprovechando el cable de stagemotion que trae dos terminales sueltos, los voy a conectar a los pines correspondientes del conector gris del cuadro.

Creo que de mto ya tengo bastante controlado el tema.

Muchisimas gracias Astharot

[golfinho]

Me olvidaba, mi coche tiene can-bus es un a6 de Oct 2000 con reloj digital

[ASTHAROT]

Me olvidaba, mi coche tiene can-bus es un a6 de Oct 2000 con reloj digital

y no te llegan las lineas de can al mazo de cables de la radio?????

no jodas....que el mio entonces tampoco los llevará...es de esa misma fecha......
