en un principio los esquemas originales que pones es lo mismo ,la diferencia esta en que el original sds entra en el rnse y sale hacia el BT a los mismos cables T5411 y t5412 ,



te va a dar igual salir del rns-e hacia el BT por los pines 4 y 10 ,si en la codificacion tendras que decir que el micro funciona solo por el rns-e, pero creo que el parche sds solo funcionara con la configuracion donde el micro lo gobierna el navegador para todo ,desconozco si en centralitas de bt mas modernas que la mia puedan tener otras configuraciones con ese cableado



freestylero como te dije ,revisa la codificacion de los canales del BT modulo 77 y prueba a subir la ganacia del micro igual resucita



la seccion de los cables no es importante del todo ,yo tengo puesto un paralelo de 2x1 de unos altavoces ,no te recomiendo cable telefonico de manguera ,tiene muy poca seccion y poco cobre ,las conexiones se hacen un poco dificiles y pueden fallar con las vibraciones





saludos


  • Respuestas 71
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Posted Images

Publicado

gracias juantxo



solo hic ela prueba de poner un segundo micro cosa q ya comprobe y me han dicho q no puede haber dos micros cuando pueda esta semana hare la instalacion del sds como de serie y luego



codificare el modulo BT cabiando xxxx55 por xxxxx05 para q tenga control del micro desde rns-e


Publicado

EXACTAMENTE FREESTYLERO, tienes que poner XXXXX05, para manejar la voz desde otro modulo en este caso el 56 radio, si lo pones xxxxx55 solo te reconoce las ordenes del telefono, modulo 77, ok

un saludo

Publicado

Hola Roberto.

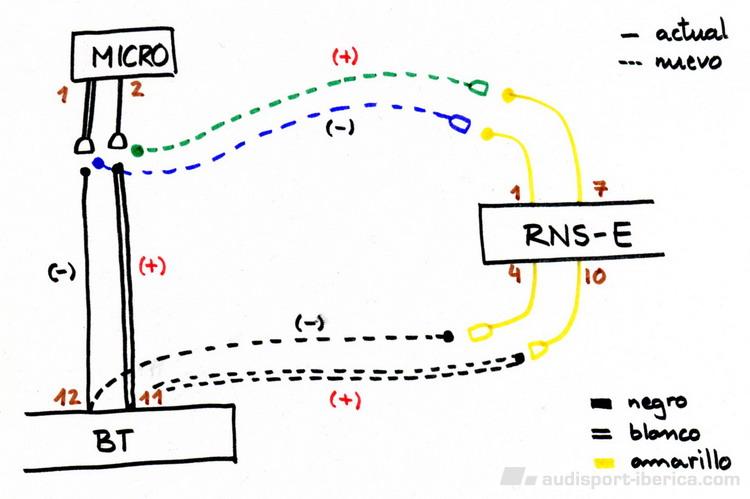

Viendo el diagrama de conexiones que aparece en la tapa del RNS-E, aparecen los pines 1 y 4 del conector C como "IN", es decir entrada al RNS-E, y los 7 y 10 del conector C como "OUT", es decir, como salida.



Lo correcto es conectar el MIC Out del RNS al MIC In del Bluetooth, ASI la señal del micro entra el RNS-E y pasa tratada/amplificada por el RNS-E. De la otra manera al montarlo puenteado lo que haces es repartir la pobre señal que da un micro entre dos entradas y podría dar perdidas de calidad, pero funcionar si funciona como ha comprobado mucha gente.



Sobre cual es el negativo en el micro, normalmente es la malla del cable que lleva, que no suelen llevar un cable paralelo, sino uno coaxial (como el de la antena de TV pero mas fino), y la malla es la parte exterior que coincide con el negativo.

Publicado

si, he comprado un cable apantallado en el q el central es positivo y la malla negativo



las conecsiones las hare como dice el esquema originald eaudi del SDS



el micro va conectado a las entradas dela rns y luego sale por las salidas hasta el Bt sin puentear nada como han hehco otros foreros

Publicado (editado)

freestilero como lo as puesto sin volante multifuncion?o esque lo llevas puesto

ya e visto tu otro manual con el boton acoplado.

Editado por josesete
Publicado

no hace falta el volante MF



yo no lo tengo



ahora lo hago con el boton de retroceder cancion usandolo como PTT (push to talk) programado con el menu oculto del rns-e y en breve voy a poner un boton al lado del esp para q haga la funcion del boton q tiene los del volante MF



este es el siguiente paso

Publicado

lo que pasa esque segun e leido por hay cada vez que apagas el coche o el rns-e tienes que entrar en el menu oculto para activar la funcion del boton es cierto eso?o solo con una vez que se active valdria?

Publicado

Lo tienes que hacer cada vez que apagas el RNS-e...pero bueno, es una solución sino tienes MF.

La otra opción es la que dice Roberto, hacerte un botón. HAy un topic abierto que lo explica paso a paso.

Ciao

Publicado
Hola Roberto.



Viendo el diagrama de conexiones que aparece en la tapa del RNS-E, aparecen los pines 1 y 4 del conector C como "IN", es decir entrada al RNS-E, y los 7 y 10 del conector C como "OUT", es decir, como salida.



Lo correcto es conectar el MIC Out del RNS al MIC In del Bluetooth, ASI la señal del micro entra el RNS-E y pasa tratada/amplificada por el RNS-E. De la otra manera al montarlo puenteado lo que haces es repartir la pobre señal que da un micro entre dos entradas y podría dar perdidas de calidad, pero funcionar si funciona como ha comprobado mucha gente.



Sobre cual es el negativo en el micro, normalmente es la malla del cable que lleva, que no suelen llevar un cable paralelo, sino uno coaxial (como el de la antena de TV pero mas fino), y la malla es la parte exterior que coincide con el negativo.





Muy buenas, el Rns-e no amplifica para nada la señal del micro, de hecho (y esta comprobado), el pin 1 y 4 es el mismo, y el 7 y el 10 tambien, (podeis probar continuidad con un polimetro)es decir, dentro del Rns-e estan puenteados. Con este sistema original se evitan hacer un empalme en el cable del micro, lo hacen dentro del Rns-e. Asi que os va a funcionar igual tanto si puenteais como si lo haceis usando el In-Out del Rns-e, eso si, siempre hay que respetar la polaridad, si no la señorita no nos escuchara.



Espero haber ayudado.



Un saludo
