brico para crear bombillas interiores led

[halu17]

Me presento, soy halu17, nuevo en el foro; ante todo queria agradeceros a todos vuestra participacion ya que me habeis impulsado a empezar a mejorar el coche. me acabo de sacar el carne y me han dado un a3 8l 5 puertas 1.9tdi de 110 cv. me decidi a cambiar la iluminacion interior del coche y viendo el precio de las bombillas led pense que con mis conocimientos en electronica no tendria problema alguno en hacermelas yo mismo asi que empieza el brico:



Lo primero es desmontar el panel de luz que se quiera cambiar; en este caso para el brico he utilizado el de la parte trasera. Los materiales necesarios son:

-un soldador

-4 leds de alta luminosidad blancos (3v)

-estaño

-placa de fibra con carriles de estaño

-cables( yo he utilizado como conectores los de las pilas de 9v)

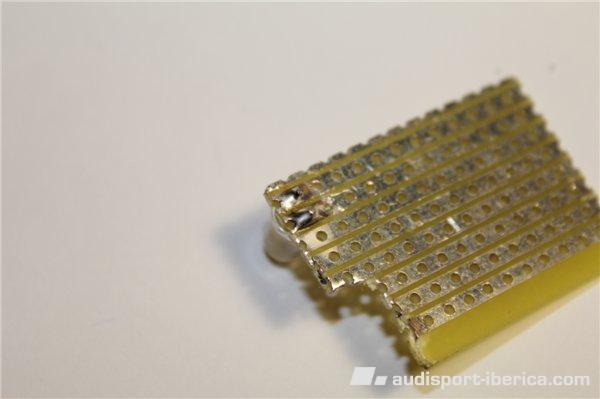

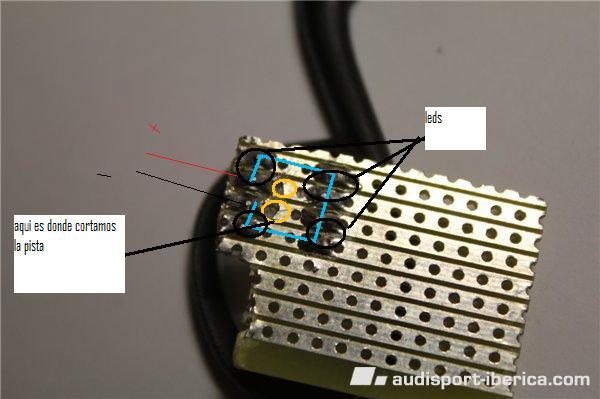

Ahora comenzamos a crear la bombilla; lo que vamos a hacer es simple un circuito en serie de 4 leds (respetar las polaridades) como cada led es de 3 v no sera necesario colocar resistencias. empezamos a soldar los leds en las pistas en este caso he optado por un diseño en cuadrado (tambien se puede hacer con 8 leds en 2 grupos de 4 leds en paralelo)

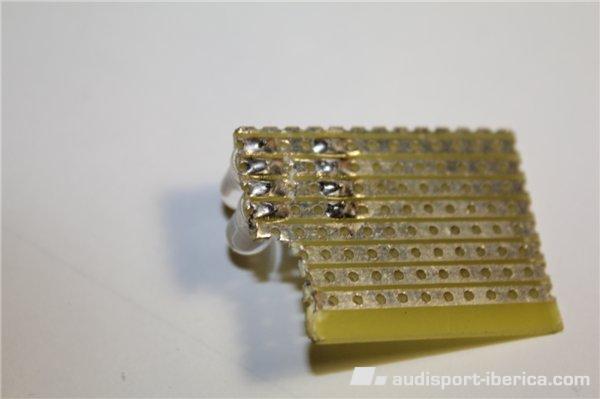

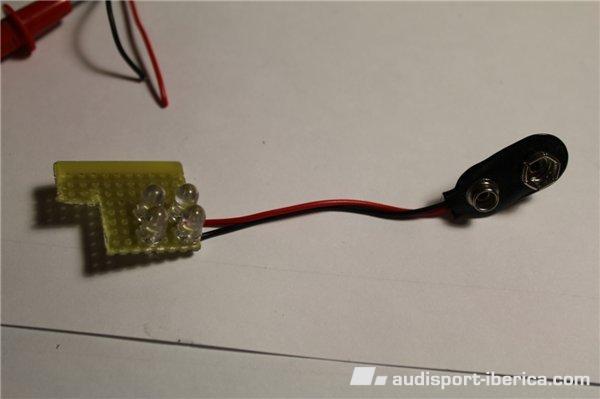

-Una vez soldado se sueldan los cables-conectores y despues se recorta la placa de fibra

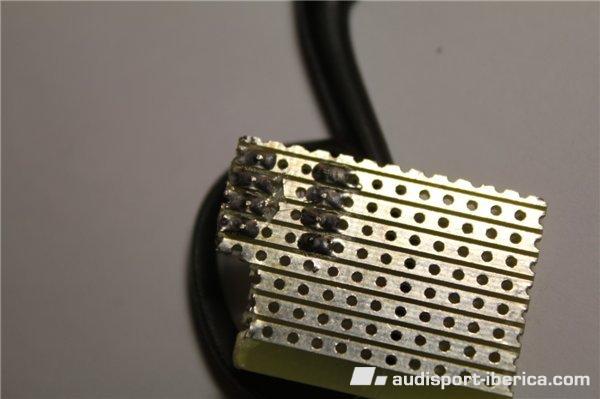

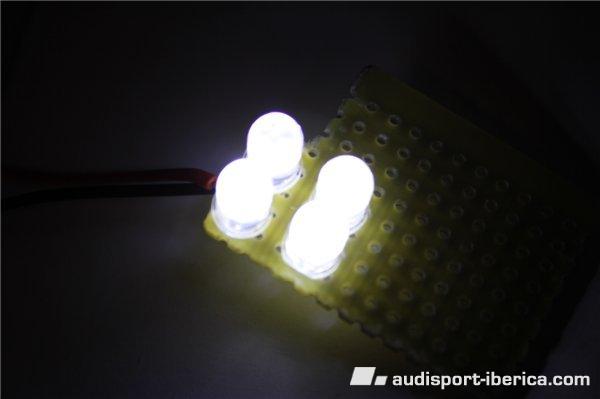

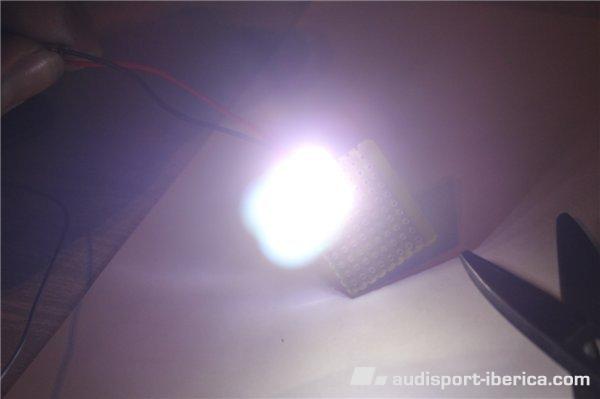

-Asi es como queda:



[halu17]

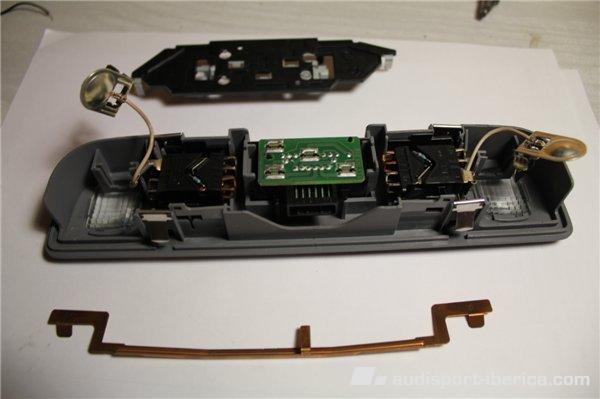

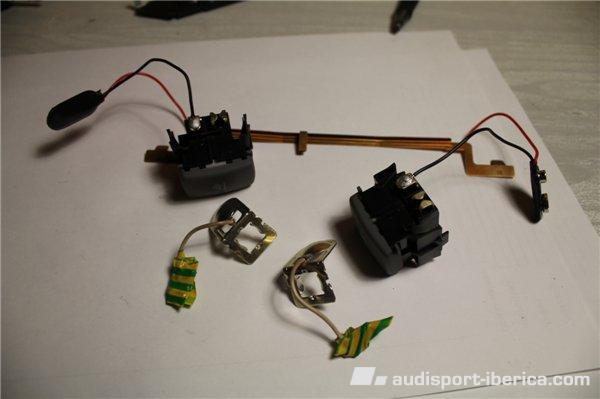

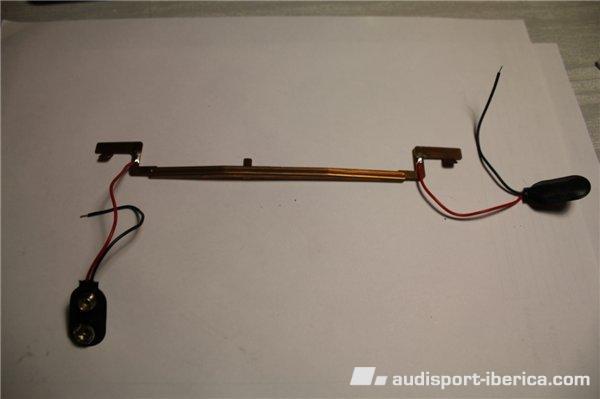

-ahora vamos a desmontar la parte de las luces para soldar los conectores:

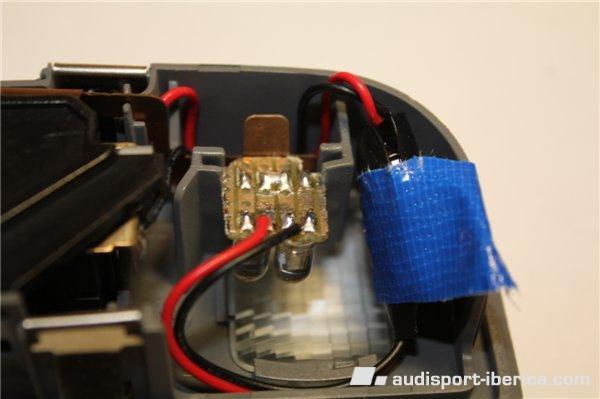

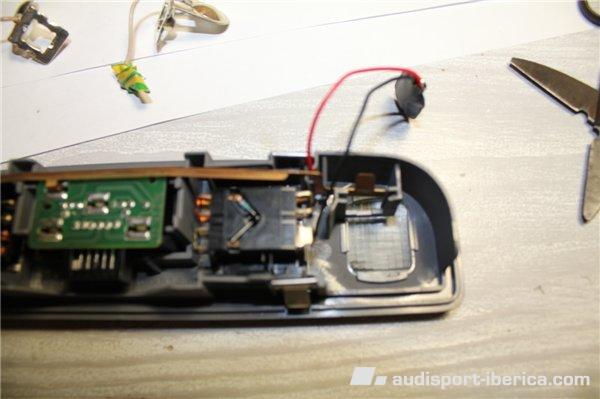

-soldamos el cable-conector respetando la polaridad y volvemos a colocar

[halu17]

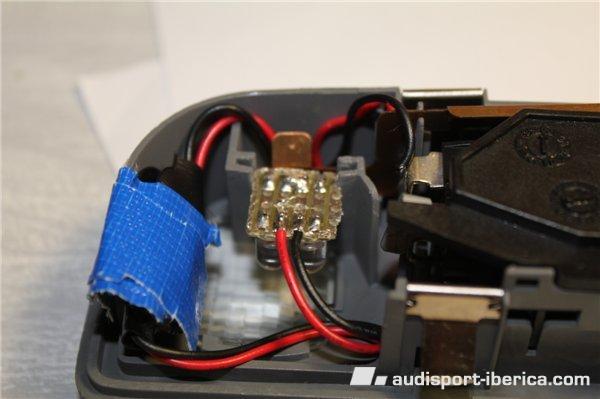

-ahora montamos todo y lo colocamos en el coche

[halu17]

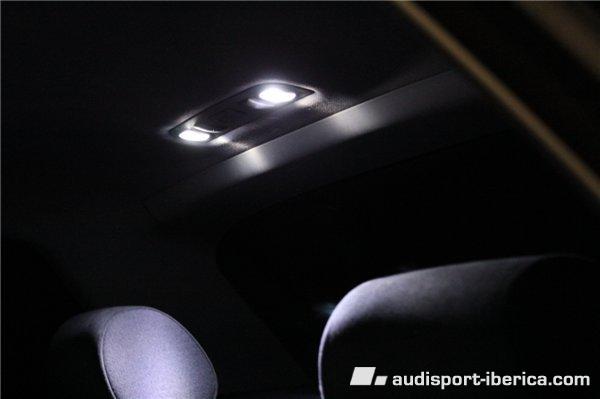

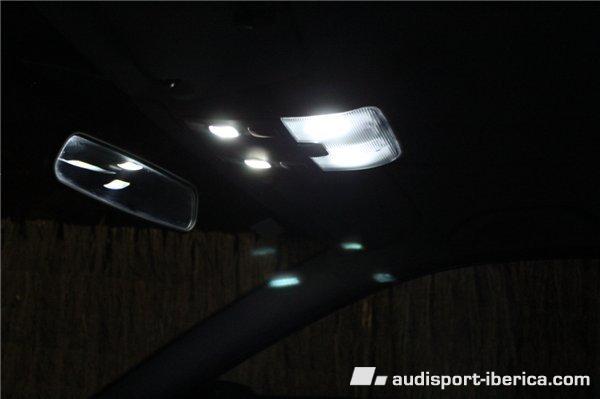

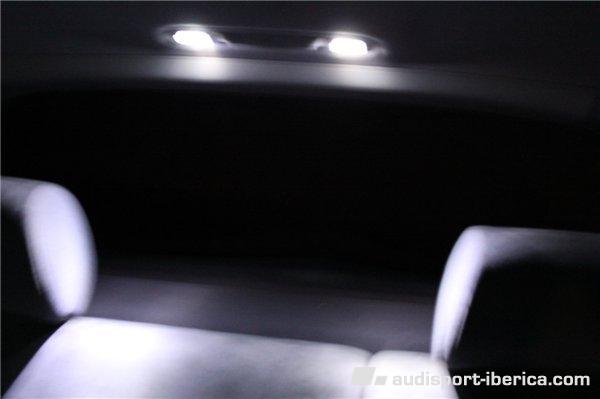

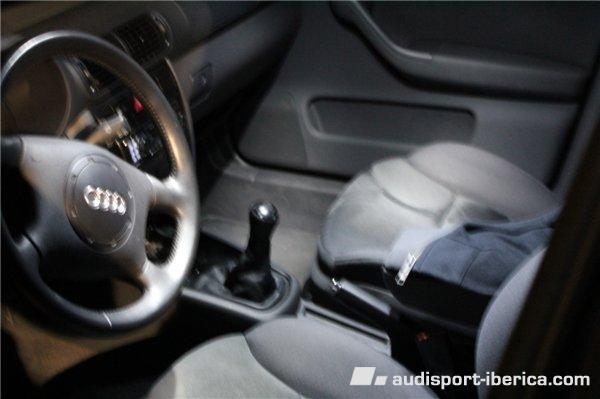

-y este es el resultado final en todo el coche:



-Espero que os sea util y muchas gracias por verlo

[elycarlitos]

GRANDEEEEEEEE tio aver si me lio y lo ago jejeje que seguro que sale mas barato que comprar las bombillas de leed gracias jejej Editado 13 de Junio del 2010 por elycarlitos

[Dj TaLi]

Muy muy currado el brico, te doy un 10!! Siempre he querido fabricarme yo mis propios leds, tomo nota de ello. Saludos!

[elycarlitos]

y una cosa mas tio como lo enchufas al coche?gracias

[elycarlitos]

y una cosita como se hace en serie?eske pa la electronica nose yo he jajajaja.m refiero eske no lo veo claro en las fotos un positivo y un negativo para 4 leeds como se hace?gracias

[halu17]

y una cosita como se hace en serie?eske pa la electronica nose yo he jajajaja.m refiero eske no lo veo claro en las fotos un positivo y un negativo para 4 leeds como se hace?gracias



bueno para enchufarlo al coche he soldado unos cables al positivo que es el comun y al negativo que esta en cada interruptor; esos cables van a un conector tipo el de las pilas de 9 voltios y como en los leds habia puesto el mismo tipo de conector asi quequeda plug and play por si mas adelante cambias esos led por otro tipo de bombilla que te fabriques

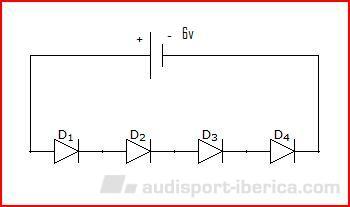

este es el esquema del circuito en serie; no es mas que soldar un led detras de otro hay que soldar el positivo de cada led con el negativo del siquiente

si te fijas en las fotos de como lo he soldado lo unico que he hecho ha sido soldarlo haciendo un cuadraddo para ocupar menos espacio como la fibra en la que lo sueldas lleva pistas de estaño hay que empalmar con estaño 2 de ellas para unir 2 led y cortarlas tambien por la zona de la patilla del cable para que no haga corto y quede en serie

espero que te sirva de ayuda

[halu17]

Muy muy currado el brico, te doy un 10!! Siempre he querido fabricarme yo mis propios leds, tomo nota de ello. Saludos!

muchas gracias haber si te animas y subes alguna foto

[Bully]

Yo no me veo capacitado para ello, pero es una maravilla gastarte quizás 20 euros que no más de 100 en una iluminación interior como en algunos coches por la cantidad de puntos de luz que necesita al cambiar sus lámparas.



Saludos.

[elycarlitos]

Gracias halu17 vale vale me a costado pero ya se,una cosita mas que te a costado las plakita y los leeds para todo el coche?gracias

Editado 14 de Junio del 2010 por elycarlitos

[halu17]

Gracias halu17 vale vale me a costado pero ya se,una cosita mas que te a costado las plakita y los leeds para todo el coche?gracias



pues los led creo que cuestan 0.3€ cada uno o cosa asi y la placa que es grande pues unos 4€ pero con una placa tienes para bastantes cosas pero sale rentable las bombillas que venden led no alumbran tanto y como poco te cuestan unos 3 euros. por si te intereso lo compro todo en conectrol que esta en la calle jorge juan en madrid alli tienen todo lo que puedas necesitar de electronica. un saludo

[elycarlitos]

jejeje GrACIAS pero soy de alicante me pilla muy lejos esa tienda jijiji:)una ultima cosa para comprar la placa que digo?placa de fibra con carriles de estaño?GRACIAS de nuevo

[Audi TDI-power]

k makinaa!!!! y tienen que alumbrar

Haver si le meto mas iluminación jjaja

Eres un crack

Un saludo
