Help Me Gurus y no Gurus :)

[_SPaRK_]

Buenas gente! :crying_anim:



El viernes me llego el cuadro que compre por San Ebay, un cuadro de A4 B5 Restyling final ( Reloj Digital ) y FIS acabado de montar nuevo ( por un buen precio la verdad )

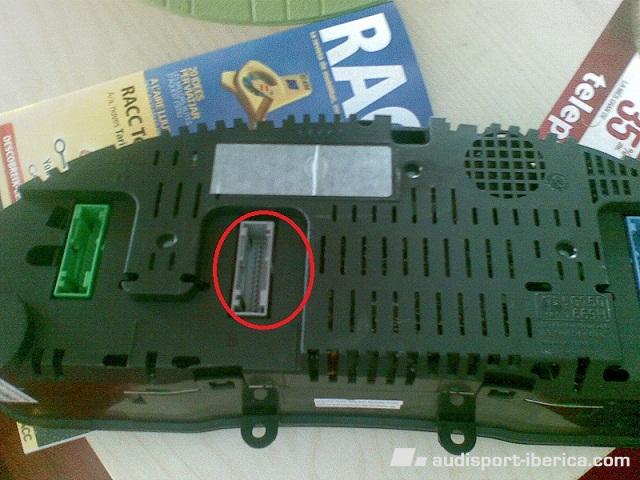

La cosa esta, en que hoy lo he ido a montar y como ya esperaba, hay una piña diferente. Adjunto foto.



Como podeis ver en la foto, esta marcado en rojo, y ese conector en mi cuadro es diferente.

[_SPaRK_]

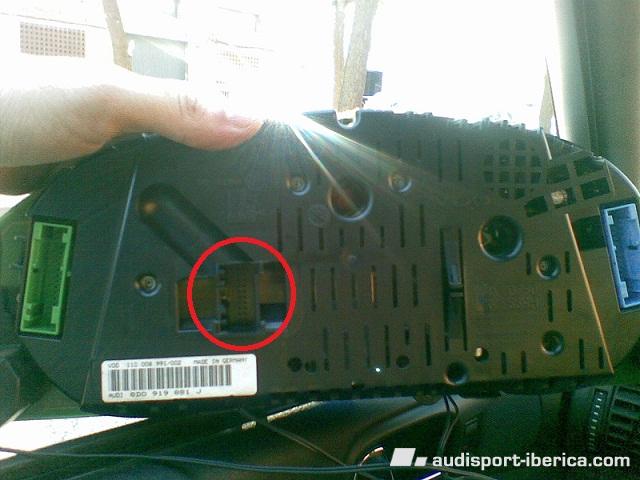

Aqui os dejo la foto del mio...



La cuestion es, que me gustaria conseguir ambos esquemas electricos de un cuadro 919 y 920 para saber la diferencia que hay y cablear de nuevo ( me apetece reto electrico para el coche :clap1:)



O si sabeis lo que hay que hacer estoy abierto a cualquier propuesta :crying_anim:

[_SPaRK_]

Para muestra, un video con el FIS PERFECTO DIOS QUE LUJO!!!!



Solo puedo conectar 2 conectores, el verde y el azul, me falta el central ( Gris en el 920 , y rojo en el 919 ) que ni si quiera se la funcion de ellos.



Salu2!



[Rauldiazz]

Para muestra, un video con el FIS PERFECTO DIOS QUE LUJO!!!!



Solo puedo conectar 2 conectores, el verde y el azul, me falta el central ( Gris en el 920 , y rojo en el 919 ) que ni si quiera se la funcion de ellos.



Salu2!



Joee tienes el coche nuevo,,,0.0 jaja

[GoNzCiD]

Tan solo te puedo decir que los conectores son como el mio. Pero no te puedo decir más.

[rulas1.9tdi]

solo se me ocurre buscar un adaptador x ebay xq los chinos hacen mil historias raras, otra cosa es sacar los 2 esquemas y si tienen las mismas señales y en mismo numero de pinchitos un tester y a empalmar cables pero eso no lo recomiendo, nose si t sirve de esperiencia pero yo hice algo parecido cn la velocidad xq se me rompio la placa y saque las conexiones cn cables hasta el origen del caminito de cobre en la placa verde y si me funcionaba pero iba mas lento marcaba mal y bajaba mas despacio...supongo q los cables ofrecian una resistencia diferente y no pasaba la misma corriente.tamb t digo q ni put* idea de eso yo me puse y como mejor me parecio pero sin tener ni idea



un saludo

[_SPaRK_]

Mirare por ebay, un "simulador" de can bus quizas???



Si no a ver si alguien tiene por ahi en el ELSAWIN los esquemas

[_SPaRK_]

El conector central, realmente es el que hace funcionar el FIS ?

[klctin]

ese no se parece al mio, pero me imagino que en el conector del centro iran los controles para el fis, y los sensores de luces fundidas, temperatura exterior y no me acuerdo de mas

[Jose Tortola]

Pues yo te digo como todos, mira en el ebay a ver si encuentras adaptadores... No creo que seas el primero de todo el mundo al que le surge ese problema con los conectores distintos.



Saludos.

[clio69]

http://www.audisport-iberica.com/foro/inde...howtopic=232484

spark mira este link haber si te sirve de algo es del foro de a6 me parece que tu cuadro es con cambus

[rafa4]

Aqui os dejo la foto del mio...



La cuestion es, que me gustaria conseguir ambos esquemas electricos de un cuadro 919 y 920 para saber la diferencia que hay y cablear de nuevo ( me apetece reto electrico para el coche )



O si sabeis lo que hay que hacer estoy abierto a cualquier propuesta



Anda chavalito mirate esto.



http://www.audi4ever.at/faq/pdf/fis_nachruesten.pdf



Tu cuadro viejo es el de la pagina 8 conector rojo (stecker mittig 20 polig) y el nuevo el de la pagina 9 conector gris (stecker mittig 32 pol grau).



Espero noticias, borinot



Saludos.

[JuanK_A64F]

_SPaRK_ Te voy a tirar de las orejas.... sabiendo que yo estoy puesto en cuadros estas todavia haber quien te ayuda???? si yo lo tengo todo, esquemas, codificaciones de llaves, inmo II e inmo III y soluciones, me cago en toooooooooooooooooooo, como te llame te voy a poner VERDE



Si no encuentras el conector prueba con un cable IDE de ordenador, entra exacto... o vete al desguace.



Ya tienes una ayudita, las siguientes me las tienes que pedir, estoy enfadado.... <_<

[JuanK_A64F]

OCUPACION DE LOS CONTACTOS EN LOS CUADROS DE INSTRUMENTOS A4 B5



Audi A4 B5 AÑO 1997 Conector AZUL - AMARILLO - NEGRO

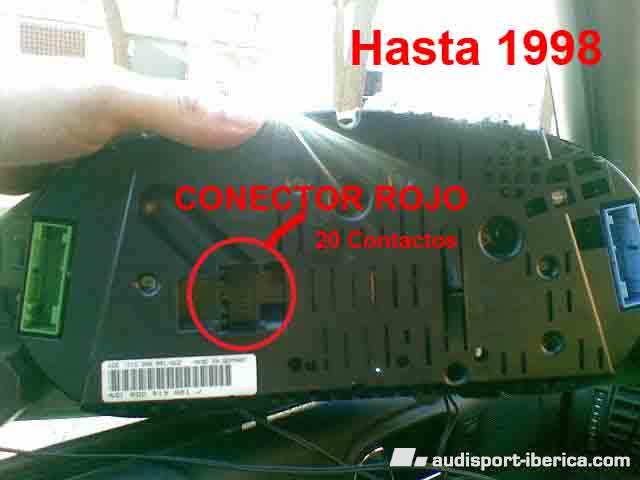

Audi A4 B5 AÑO 1998 Conector AZUL - VERDE - ROJO

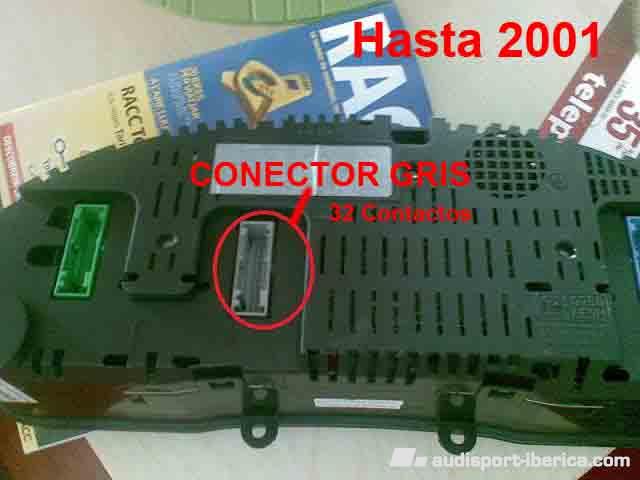

Audi A4 B5 AÑO 2000 Conector AZUL - VERDE - GRIS

[xavi_xp]

OCUPACION DE LOS CONTACTOS EN LOS CUADROS DE INSTRUMENTOS A4 B5



Audi A4 B5 AÑO 1997 Conector AZUL - AMARILLO - NEGRO



Audi A4 B5 AÑO 1998 Conector AZUL - VERDE - ROJO



Audi A4 B5 AÑO 2000 Conector AZUL - VERDE - GRIS



Ostras!! A mi eso me servirá mucho! Una cosilla, alguien me sabría decir la señal de consumo de donde la cojo? Carlos A4 B5, veo que estas muy enterado en el tema, a ver si me podrías ayudar por favor!

He abierto un tema ENLACE a ver si alguien me podría echar una manita porfaaa

Graciassss me voy a por la maneta!!!!
