Sito87 Publicado 9 de Julio del 2010 Denunciar Compartir Publicado 9 de Julio del 2010 (editado) Bueno pues vamos a ello: La idea es poder instalar antinieblas delanteros en un berlina con preinstalacion, si no tubiese preinstalacion no pasa nada solo necesitais los conectores y tirar un cable a debajo del volante. Para saber si llevais preinstalacion mirad por los huecos de las rejillas del parachoques y si encontrais unos conectores por ahi es que si, ademas para que no la lieis fijaros que los conectores llevan un cable blanco con una banda amarilla y uno marron. Primero el material: tansolo el boton de antiniebla (con su conector aunque con terminales tipo facton se puede hacer), y los antinieblas claro primero cojeis el conector del boton de antinieblay lo preparais para conectarlo como querais Editado 9 de Julio del 2010 por Sito87 Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 9 de Julio del 2010 Autor Denunciar Compartir Publicado 9 de Julio del 2010 Despues sacais la botonera y la gracia esta en que todas las señales menos una (el propio cable de antiniebla) estan en el otro boton de antiniebla (el de las traseras), asi que toda la complicacion que queda es encontrar ese cable que va a las luces que queremos instalar. El cable en cuestion (que en realidad son dos como se ve en la foto) debe llegar al pin 7 de un conector amarillo de 10 pines debajo del volante, lo unico malo es que llega por detras y cuesta un poco identificarlo, recordad blanco-amarillo en esta foto aunque se ve muy mal es para que se vea por donde anda el cable en conector amarillo es el que va encima del azul que se ve en la foto Os pongo otra que se ven mu mal los cables Responder Enlace al comentario Compartir en otros sitios web More sharing options...

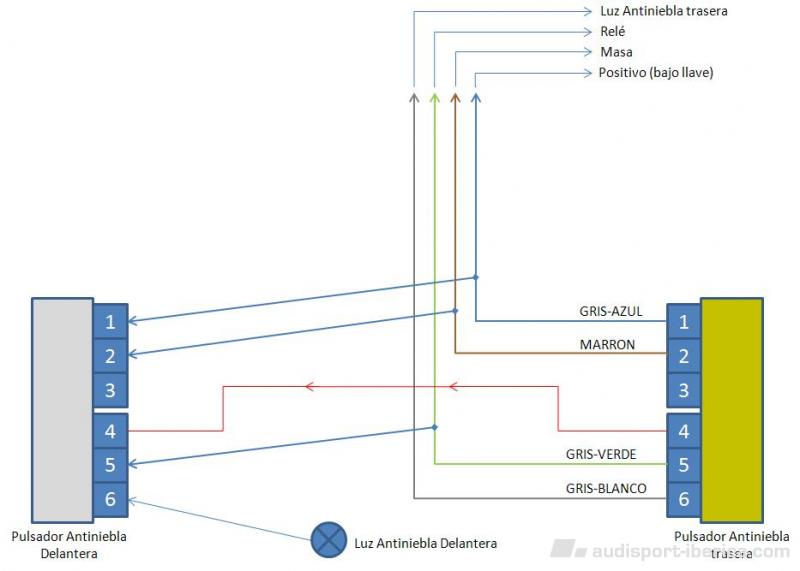

Sito87 Publicado 9 de Julio del 2010 Autor Denunciar Compartir Publicado 9 de Julio del 2010 (editado) Yo no he cortado los cables, con un robacorrientes (o contacto rapido o de presion, no se como lo llamais) cojeis la señal y tirais un cable a la botonera, este ira conectado al que se ve en la foto con una regleta en la punta. Tened en cuenta que si cortais cortad los dos y empalmarlos y llevarlo a la botonera, si cortais solo uno solo se encendera 1 antiniebla! el resto de pines cogerlos como querais del boton de los antis traseros siguiendo el suguiente esquema Editado 9 de Julio del 2010 por Sito87 Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 9 de Julio del 2010 Autor Denunciar Compartir Publicado 9 de Julio del 2010 muy sencillito 1->1 2->2 5->5 (va al rele es gris-verde o asi y mas gordo) y en el 6 el que hemos cogido de debajo de la guantera el 4->4 ponerlo si quereis que vayan ligadas, es decir, si quereis que al poner la trasera se enciendan tambien las delanteras (no se como van ligadas pero bueno podria ser al reves), si no lo poneis seran independientes, yo no lo puse poque me gusta mas asi y ademas no tenian terminal en ese pin los conectores. y ahora poner los botnes y a probar PD no os fijeis mucho en todos los cables que salen de mi boton de antinieblas traseras (amarillo) que medio coche me coje corriente de alli. Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 9 de Julio del 2010 Autor Denunciar Compartir Publicado 9 de Julio del 2010 aki es donde yo me encalle porque sustitui un hierrito que hace de puente en la caja de reles (rele 1) donde deberia ir el rele de las antinieblas, puse uno q cogi de un coupe y no habia manera hasta que me dio por poner el puente otra vez y todo ok y sin rele. este es el puente QUE NO HAY QUE QUITAR NI SUSTITUIR asi que nada, volver a colocarlo todo en su sitio y aki van las luces, listas para el nuevo parachoques de v6 PD proximamente el brico de como pasar de minicheck a autocheck completo con control de luz fundida y todo Responder Enlace al comentario Compartir en otros sitios web More sharing options...
richo_vw Publicado 10 de Julio del 2010 Denunciar Compartir Publicado 10 de Julio del 2010 oye muy blanco luce ese antiniebla, ¿no? ¿que bombilla llevas? S2 Responder Enlace al comentario Compartir en otros sitios web More sharing options...
psxpc Publicado 10 de Julio del 2010 Denunciar Compartir Publicado 10 de Julio del 2010 Muy bueno el brico, muy bien detallado. Casualidad que estoy esperando unos antinieblas pal 80 y ya se por donde me voy a guiar para montarlos. Una cosa, el cable ese amarillo debe llegar al parachoques delantero no? y ya tiene los conectores de goma que enchufan en los antinieblas? Salu2... Responder Enlace al comentario Compartir en otros sitios web More sharing options...
valenciaga Publicado 10 de Julio del 2010 Denunciar Compartir Publicado 10 de Julio del 2010 pero no le as metido al final un rele? no se te tostaras los cables o el interruptor???? Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 10 de Julio del 2010 Autor Denunciar Compartir Publicado 10 de Julio del 2010 Muy bueno el brico, muy bien detallado. Casualidad que estoy esperando unos antinieblas pal 80 y ya se por donde me voy a guiar para montarlos. Una cosa, el cable ese amarillo debe llegar al parachoques delantero no? y ya tiene los conectores de goma que enchufan en los antinieblas? Salu2... si debe llegar y tener los conectores quita las rejillas laterales del parachoques y busca, que estaran por ahí, si no los tubieses es cuestion de ir a un desguace y llevarte los conectores, cable a la botonera y listo Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 10 de Julio del 2010 Autor Denunciar Compartir Publicado 10 de Julio del 2010 (editado) pero no le as metido al final un rele? no se te tostaras los cables o el interruptor???? por que dices lo de que me tostare no me asustes... es que con el rele no iban, si alguien las lleva en un 80 porfavor que suba una foto a ver que rele lleva y pruevo (el que yo tengo pone un 204 y es igual que otro que va delante) ayer estube circulando y no note nada pero no se aparque el coche al sol y si que estaba la guantera caliente pero estaba todo asi y creo q era del sol. valenciaga sabes que funcion hace exactamente ese rele? yo entendi que deberia apagar las antinieblas si se quitan las luces pero eso ya me funciona asi sin el Editado 10 de Julio del 2010 por Sito87 Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 10 de Julio del 2010 Autor Denunciar Compartir Publicado 10 de Julio del 2010 Perdonad chicos en el esquema hay un error si quereis que vayan combinadas la conexion seria pin 6 delantero a pin 4 trasero (y no 4->4 como dice el esquema), lo he visto ahora lo siento no m di cuenta porque como no lo puse... Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 10 de Julio del 2010 Autor Denunciar Compartir Publicado 10 de Julio del 2010 oye muy blanco luce ese antiniebla, ¿no? ¿que bombilla llevas?S2 debe ser la camara lleva las de serie Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 11 de Julio del 2010 Autor Denunciar Compartir Publicado 11 de Julio del 2010 confirmado no se chamusca nada Responder Enlace al comentario Compartir en otros sitios web More sharing options...
M L R Publicado 27 de Octubre del 2011 Denunciar Compartir Publicado 27 de Octubre del 2011 Gracias así da gusto :clap1: Responder Enlace al comentario Compartir en otros sitios web More sharing options...
Sito87 Publicado 6 de Diciembre del 2011 Autor Denunciar Compartir Publicado 6 de Diciembre del 2011 pa eso estamos Responder Enlace al comentario Compartir en otros sitios web More sharing options...
