anuevo34 Publicado 26 de Julio del 2010 Denunciar Publicado 26 de Julio del 2010 Quiero instalar un led en la parte inferior del retrovisor que ilumine el área de coche cuando abres con el mando aprovechando la función coming home o living home (no sé muy bien cual es)..... Con la centralita hight no hay problema pero yo tengo la basic y no lleva esa señal de corriente. La idea era tomarla del antiniebla y llevarla hasta el retrovisor. Se supone que al antiniebla le tienen que llegar dos señales de corriente independientes, por un lado al abrir el coche y por el otro cuando de forma manual se activa el antiniebla. Alguien sabe de donde puedo tomar esa señal de coming home??? Responder
anuevo34 Publicado 27 de Julio del 2010 Autor Denunciar Publicado 27 de Julio del 2010 (editado) A nadie se le ocurre nada?????? Seguiré investigando....Es por no dar muchos palos de ciego. Editado 27 de Julio del 2010 por anuevo34 Responder
anuevo34 Publicado 8 de Agosto del 2010 Autor Denunciar Publicado 8 de Agosto del 2010 He desmontado el antiniebla y nada, solo le llega un cable, como era de esperar. Supongo que cuando el coche se abre o cierra, la centralita manda señal de corriente durante el tiempo que tienes programado desde el MMi y una vez finalizado corta y se acabó. Así que solo queda tomar corriente de ese cable y llevarla hasta el retrovisor exterior., pero esto significa que cuando conecte el antiniebla el led funcionará.... Habrá que seguir investigando..... Se os ocurre algo ????? Responder
style Publicado 8 de Agosto del 2010 Denunciar Publicado 8 de Agosto del 2010 lo unico que podrias hacer es buscar la señal en el modulo de confort Responder
anuevo34 Publicado 9 de Agosto del 2010 Autor Denunciar Publicado 9 de Agosto del 2010 Buscaré info sobre el módulo de confort..... Gracias Style. Responder
anuevo34 Publicado 12 de Septiembre del 2010 Autor Denunciar Publicado 12 de Septiembre del 2010 Ha pasado un mes y no he encontrado nada.............. Para los que no han leido lo anterior os comento: Quiero instalar un led de alta luminosidad en la parte exterior inferior de los dos retrovisores, conectados al antiniebla para que cuando abro el coche se enciendan e iluminen, antes de abrir la puerta, esa zona. La centralita de la puerta de mi coche es la basic por lo que no tengo la opción de obtener la señal de dicha centralita, por lo que la tomaría del antiniebla. Lo que necesito es la salida del antiniebla del modulo confort, que creo que va bajo el volante... He instalado el Elsa pero no va al 100 %.... Encuentro el modulo pero me da error cuando le pido el esquema eléctrico...... NO sé si tendrá una salida específica para darle señal al antiniebla cuando abres el coche, distinta a la que existe cuando activas manualmente el antiniebla delantero........... De todas formas me da igual una que otra, lo que me gustaría saber de donde tomo dicha señal. En el peor de los casos le pondré un interruptor para desactivar el led cuando conecte manualmente el antiniebla (Yo lo uso muy, muy poco....). Podría traer la señal del antiniebla pero eso es mas lío....... Alguna alma caritativa que se apiade de mi??? Responder
PABUTO Publicado 12 de Septiembre del 2010 Denunciar Publicado 12 de Septiembre del 2010 hola muy buenas. yo creo que lo mas sencillo es que montes un rele con una tension bajo llave de tal forma que cogiendo la señal del antiniebla con el contacto off enciendan junto con los antinieblas los leds de los retro y que cuando tengas el contacto puesto te corte la tension a los leds. espero que te sirva de algo. un saludo. Responder
ximo@6 Publicado 12 de Septiembre del 2010 Denunciar Publicado 12 de Septiembre del 2010 (editado) http://rapidshare.com/files/418590359/contactos.rar.html http://rapidshare.com/files/418590507/puer...ductor.rar.html http://rapidshare.com/files/418590439/Puer...__ante.rar.html haber si puedes bajarlos y te aclaras he tratado de subirlos al foro pero no he podido incluso los he hecho en rar, pero me sigue diciendo que es de mas tamaño de la cuenta el caso que no llegan a los 150 que es el máximo del foro, no se que han tocado o que he tocado yo pero no me va el subir incluso no puedo subir fotos de 10k dice es mas grande de la cuenta Editado 12 de Septiembre del 2010 por ximo@6 Responder

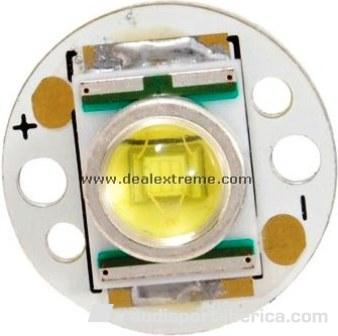

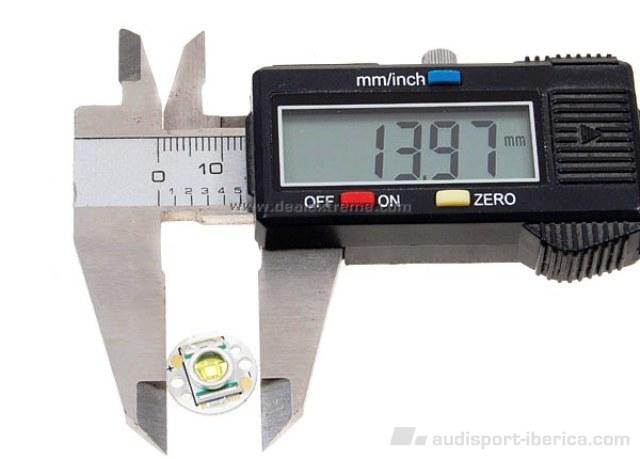

anuevo34 Publicado 12 de Septiembre del 2010 Autor Denunciar Publicado 12 de Septiembre del 2010 (editado) hola muy buenas.yo creo que lo mas sencillo es que montes un rele con una tension bajo llave de tal forma que cogiendo la señal del antiniebla con el contacto off enciendan junto con los antinieblas los leds de los retro y que cuando tengas el contacto puesto te corte la tension a los leds. espero que te sirva de algo. un saludo. Gracias por tu respuesta, pero no entiendo muy bien lo que me explicas............. Podrías explicarlo de una forma mas sencilla?? Perdona mi torpeza... Aprovecho para poner unas fotos del led que quiero instalar.... Editado 12 de Septiembre del 2010 por anuevo34 Responder

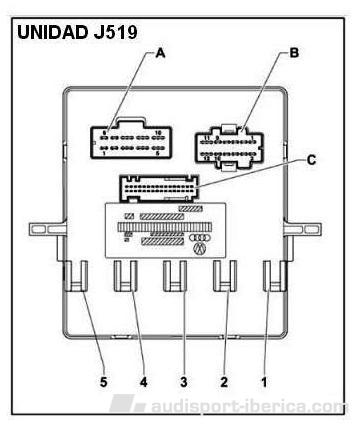

anuevo34 Publicado 12 de Septiembre del 2010 Autor Denunciar Publicado 12 de Septiembre del 2010 http://rapidshare.com/files/418590359/contactos.rar.htmlhttp://rapidshare.com/files/418590507/puer...ductor.rar.html http://rapidshare.com/files/418590439/Puer...__ante.rar.html haber si puedes bajarlos y te aclaras he tratado de subirlos al foro pero no he podido incluso los he hecho en rar, pero me sigue diciendo que es de mas tamaño de la cuenta el caso que no llegan a los 150 que es el máximo del foro, no se que han tocado o que he tocado yo pero no me va el subir incluso no puedo subir fotos de 10k dice es mas grande de la cuenta Muchas Gracias Ximo@6, ya he descargado todo pero esto es de la puerta y yo necesito de la la unidad de confort J519..... De todas formas creo que ya lo tengo, me han pasado el siguiente enlace, que es MUY pero que MUY interesante..... AUDI PORTAL DIAGNOSTICO DE ECUS La unidad de confort J519 está situada en la parte inferor izquierda del volante, vamos entre este y los fusibles laterales.... Tras traducir lo que dice la web sobre dicha Ecu, a mi me interesan el pin 3 o 7 del conector A. No obstante el pineado completo es: Conector A (10-pin) Pin 1: Luz del día de conducción de luz delantera derecha Pin 2: derecha del haz principal Pin 3: Niebla luz delantera derecha Pin 4: haz de cruce derecho Pin 5: 38 de Terminal derecho Pin 6: Luz del día frente a la luz de conducción a la izquierda Pin 7: la luz antiniebla delantera izquierda Pin 8: Viga principal izquierda Pin 9: 31 de Terminal de alimentación Pin 10: haz de cruce a la izquierda Conector B (12-pin) Pin 1: Terminal 58 puerta Pin 2: Columna de la dirección interruptor regulador Pin 3: Vacante Pin 4: Terminal 31 de la electrónica Pin 5: Lavadora frontal de la bomba para el trasero intermitente Pin 6: Columna de la dirección de ajuste de altura Pin 7: parte trasera de la bomba de lavadora limpie trasera / lavado Pin 8: Columna de la dirección del proceso de ajuste Pin 9: Frente de la señal a la derecha Pin 10: delantero izquierdo de la señal Pin 11: Terminal de alimentación 38 Pin 12: Terminal 38 a la izquierda Conector C (32-pin) Pin 1: para los pies delantera derecha Pin 2: delantero izquierdo para los pies Pin 3: luz intermitente lateral izquierdo Pin 4: Luz de posición lateral (EE.UU.), luz de lado izquierdo Pin 5: Vacante Pin 6: disparo principal del haz izquierdo Pin 7: Interruptor giratorio luz apagada Pin 8: Tasa de 1 acción de terminal digital 30 Pin 9: El interruptor de la luz de marcha atrás Pin 10: Vacante Pin 11: Tasa de acción 3 analógico Pin 12: el relé sistema de faros lavadora Pin 13: interruptor de la luz de cruce giratorio / luces de conducción automática Pin 14: Lado derecho intermitente Pin 15: Luz de posición lateral (EE.UU.) / luz lateral derecho Pin 16: derecho de obturación del haz principal Pin 17: el relé de Claxon Pin 18: CAN de alta Pin 19: baja de la CAN Pin 20: aviso de peligro encenderá el botón LED Pin 21: Alarma anti-robo / capó interruptor de contacto Pin 22: luces de advertencia de peligro botón Pin 23: interruptor de la luz de Rotary, luces de costado Pin 24: Vacante Pin 25: Suministro de altura remitente Hall Pin 26: Vacante Pin 27: LIN2 Pin 28: LIN1 (control del ángulo de cortinilla / lluvia y sensor de luz) Pin 29: interruptor de la luz de Rotary, la luz antiniebla / luz trasera de niebla Pin 30: Salón de la profundidad del remitente Pin 31: Salón de la altura del remitente Pin 32: Suministro de profundidad remitente Hall Responder
ximo@6 Publicado 12 de Septiembre del 2010 Denunciar Publicado 12 de Septiembre del 2010 bueno yo te pasado el enlace de donde se saca el cable para la instalación original Responder
anuevo34 Publicado 12 de Septiembre del 2010 Autor Denunciar Publicado 12 de Septiembre del 2010 (editado) bueno yo te pasado el enlace de donde se saca el cable para la instalación original Exactamente, pero la centralita basic, que yo llevo, no tiene salida para el led del retrovisor... Siendo así y como paso de comprar las dos centralitas de la puerta, (Ya tengo instalado todo el pack de iluminación sin haberlas cambiado), solo me faltaría el led del retro y la regulacion desde el MMI. (Esto ultimo no es posible sin cambiar las centralitas) De todas formas, gracias de nuevo por tu interés.. Un saludo Editado 12 de Septiembre del 2010 por anuevo34 Responder
ximo@6 Publicado 12 de Septiembre del 2010 Denunciar Publicado 12 de Septiembre del 2010 (editado) la centralita tuya de la puerta no lleva los mismos conectores que la que yo te puesto, mira que yo no he encontrado para la puerta dos centralitas, lo único que tendrás que codificarla para que te active estos pines de alumbrado exterior, sumar 64 a mi me parece que si le enganchas hay, cuando enciendas las luces antinieblas se te encenderán también, porque eso es lo primero que vi Editado 12 de Septiembre del 2010 por ximo@6 Responder

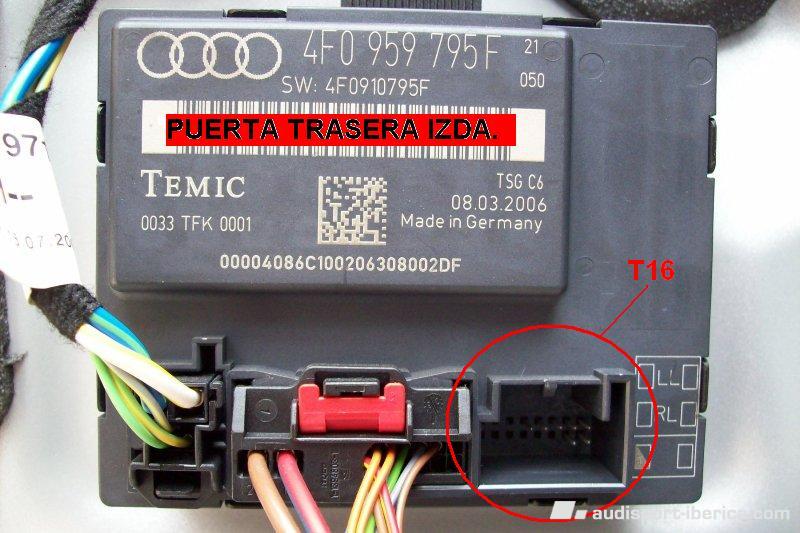

anuevo34 Publicado 12 de Septiembre del 2010 Autor Denunciar Publicado 12 de Septiembre del 2010 (editado) la centralita tuya de la puerta no lleva los mismos conectores que la que yo te puesto, mira que yo no he encontrado para la puerta dos centralitas, lo único que tendrás que codificarla para que te active estos pines de alumbrado exterior, sumar 64a mi me parece que si le enganchas hay, cuando enciendas las luces antinieblas se te encenderán también, porque eso es lo primero que vi Ximo@6, quizas yo me estoy liando un poco........Yo solo he visto la centralita de la puerta trasera izda que se correspondería a la unidad J388. He buscado el pineado de la misma en la web que he puesto antes y no está............... Pero he buscado el de la centralita de la puerta delantera derecha (Unidad J387) y tiene el siguiente pineado: Posiblemente el Pin 1 sea el interesante...... 16-pin conector (retrovisores exteriores) 1 - Entrada de luz en los retrovisores exteriores, el lado del pasajero 2 - dip señal de Espejo (señal de salida) 3 - Terminal 31 (suministro de retrovisores exteriores eléctricos) 4 - Terminal 31 (potenciómetro de suministro de horizontal / vertical de ajuste del espejo) 5 - El motor de horizontal / vertical de ajuste del espejo (ajuste X / Y) 6 - Terminal 31 (dip espejo) 7 - El motor para el ajuste del espejo horizontal (X-dirección) 8 - El motor para el ajuste de espejo vertical (Y-dirección) 9 - Motor de espejo doble (suministro +) 10 - Motor de espejo doble (oferta -) 11 - Vacante 12 - Vacante 13 - Posición de estado espejo dirección Y. 14 - de suministro (el potenciómetro para la horizontal / vertical de ajuste del espejo) 15 - Calefacción Espejo 16 - espejo posición de estado la dirección X Tendría que desmontar la puerta y comprobarlo, pero lo que si te puedo decir que en la trasera, de los 16 pines la centralita solo utiliza 7, los nueve restantes no llevan pincho (conector) Te pongo una foto para que lo veas mejor.... fíjate en el circulo rojo.... Editado 12 de Septiembre del 2010 por anuevo34 Responder
ximo@6 Publicado 12 de Septiembre del 2010 Denunciar Publicado 12 de Septiembre del 2010 jeje, son unidades diferentes las traseras con las delanteras has visto que si tiene ese pin, en mi esquema esta igual, el mio esta sacado de elsa o sea que es de audi, y si te digo que no tendra corriente hasta que no lo actives, vag-com Responder
