Instalación Lavafaros en mi A3 8P

[Mecambioamercedes]

Hola a todos,



Estas son las instrucciones que me han llegado con el cableado, alguien me las puedes traducir para entenderlas????



GRACIAS!!!!!

[galsmark]

negro al fusible de bajo contacto

marron a masa

azul/rojo a la centralita E11

Red al fusible de permanente



violeta centralita conector F





yo esto no lo hice asi, lo hice como te comente anteriormente que concide con el esquema que te mandan. Pero las instruciones esas se me escapa su compresion.

Editado 12 de Agosto del 2010 por galsmark

[Mecambioamercedes]

Creo que me voy a quedar con tu manera que segun dices es como el esquema.



El fusible que tengo que colocar como tiene que ser? para comprarlo!!



Todos los cables vienen con sus pones puestos.

[galsmark]

yo lo puse de 32A

[Mecambioamercedes]

Pues despues de una tarde entera el la instalación se encuentra del siguiente modo GRACIAS a galsmark por guiarme:



Esta conectado el cableado desde la bomba del siguiente modo explicado sobre la foto del cableado:



1) El conector donde pone bomba de agua no hay mucha duda directamente en la bomba de agua solo tiene una forma de encajar.

2) El cable de masa (marron) lo he conectado debajo del volante que tiene un punto de masa. (justo donde regulamos la altura del volante)

3) El cable rojo va conectado al PIN 8 del Relé que nos ha venido tambien con el cable que he comprado.

4) Nos quedan dos cables sueltos morados, que imaginamos que sera o bien para el sensor del agua o bien para conectar la otra bomba del limpia.



PENDIETE



Del Relé salen dos cables, el mas fino va directamente a la caja de fusibles en el conector D, y el otro cable al fusible que tenga asiganado nuestro coche en la caja de fusibles del lavafaros poniendo en mi caso segun indicaciones del coche un fusible de 30 Amperios.



PREGUNTA



Alguien tiene un esquema, mapa, dibujo.... de los Reles del coche y mejor aun de como quitarlo? galsmark me ha indicado que tiene dos pestañas una a cada lado pero soy incapaz de verlas para poder conectar el cable.



GRACIAS

Editado 13 de Agosto del 2010 por JesusVela

[rlaurent]

Veo que vas viento en popa!!! Feicidades!!!

Supongo que vas sacando fotos a medida que avanza la instalacion no?



Por lo de los reles, siento mucho no poder ayudarte, no se como se quitan y lo peor de todo, no se donde estan!!!



Suerte!

[galsmark]

PREGUNTA



Alguien tiene un esquema, mapa, dibujo.... de los Reles del coche y mejor aun de como quitarlo? galsmark me ha indicado que tiene dos pestañas una a cada lado pero soy incapaz de verlas para poder conectar el cable.



No son los reles es la caja de la centralita ( la 19 del can)... tengo hoy medio coche desmontado asi que tratare de hcerle una foto a ver si te enseño las pestañas.

saludos

[Mecambioamercedes]

GENIAL galsmark!!



Lo unico que me queda pendiente es conectar un pin a la 19 del can posicion D y luego el otro cable a la caja de fusibles con uno de 30A.



Pues si le puedes hacer una foto para ver como se quita GENIAL porque no se como quitarla!!



Ésta semana terminaran en el taller de colocar las tapas y de los eyectores, los tubos etc... ya que me dieron un golpe y que tenia un parte para pintar el paragolpes.



El deposito que tengo es la referencia --> 1K0955453 creo que es el de 3L y no se si afecta en algo a la presion para que los eyectores suban mejor o peor...



GRACIAS!!!

[Mecambioamercedes]

Veo que vas viento en popa!!! Feicidades!!!

Supongo que vas sacando fotos a medida que avanza la instalacion no?



Por lo de los reles, siento mucho no poder ayudarte, no se como se quitan y lo peor de todo, no se donde estan!!! <_<



Suerte!



Hola Rlaurent, te animo a que lo pongas tambien como de serie la instalación, el cableado lo compre en www.stagemotion.com con gastos de envio y todo por 49€. Te llega en 3 dias y es facil de conectar.



ademas contamos con una maquina como galsmark que se lo sabe todo!!

[galsmark]

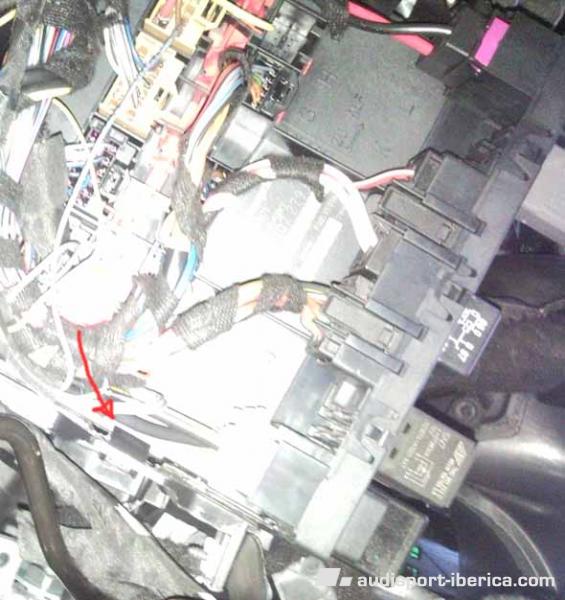

esta es la foto esta tomada de abajo hacia arriba.

He marcado una pestaña, pero la otra pestaña no sale en la foto esta justo al otro lado de la centralita.

[Mecambioamercedes]

Claro yo estaba mirando mas cerca de los Reles y no tan atras. Perfecto lo intentare hoy.

[Mecambioamercedes]

Hola a todos,



Lo primero MIL GRACIAS galsmark!!



Ya esta todo conectado electronicamente para que funcionen los lavafaros con la instalación com si fuera OEM al encender las luces unicamente.



Alguien nos puede confirmar si el otro cable que nadie suele colocar es para el sensor del agua? y de ser asi a donde se conecta la punta que queda libre?

[Mecambioamercedes]

Relacionado con el cable que he comprado y que todo el mundo dice que el que sobra no se conecta ya se para que sirve y como se conecta.



Los coches que no llevamos sensor de nivel del deposito de agua ese cable sirve para instalarlo y se conecta al sensor de nivel de agua y luego al Conector F (dentro del habitaculo) en el PIN 3 de la caja de fusibles (debajo del volante)

Editado 18 de Agosto del 2010 por JesusVela
