Ayuda Sensores de Nivel de Bi-xenon.

[Kolari]

[Kolari]

Más notas del cableado bixenon, sensores de nivelación y bomba.

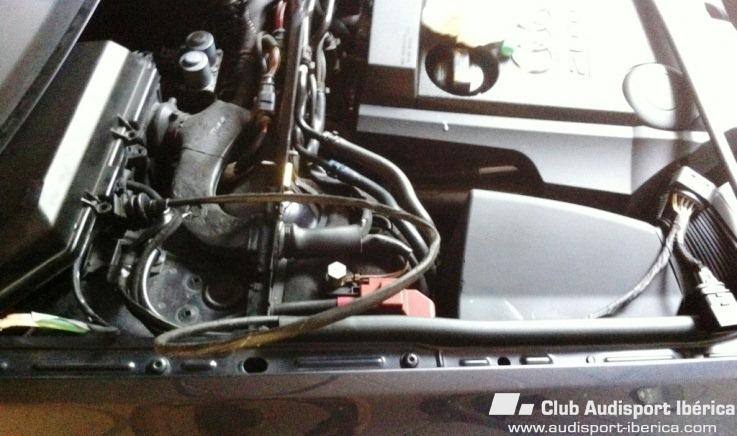

Una vez colocado el cableado delantero derecho del bixenon y nivelación cuelgo una foto para mostrar un paso sencillo de la guantera a la caja de aguas derecha alojada bajo el capó justo debajo del vierteaguas.



En este caso no es necesario desmontar nada ya que con soltar los tornillos frontales de la caja y metiendo una guia de electricista por el extremo derecho del fondo de la guantera te sale al momento al interior de la caja (vale para pasar cables del parktronic, cables de video para cámara delantera, alimentación de fusibles,etc.) y de ahí usando el propio pasacables de la caja sacas el mazo debidamente encintado con cinta de tela de forma segura.



En vez de utilizar como viene el cable adaptador de bixenon de Stagemotion yo lo he separado en dos partes para llevar por cada lado y por separado el cableado correspondiente a cada faro y no tener que tirar el cable por el frontal del coche. De esta manera tengo dos mazos con seis hilos cada uno: 4 para la nivelación y dos para el bixenon.



Luego internamente por detrás de la guantera, clima y columna de dirección pasa un cable de 9x0,5 hilos hasta la centralita de nivelación: 4 para la nivelación del faro izquierdo, 3 para el sensor de nivelación izquierdo y 2 para el bixenon derecho. Parece un poco lio pero es sencillo...El mazo del lado izquierdo al faro no irá por el vano del motor como en el derecho sino por el recorrido original bajo la aleta izquierda por la canaleta ya existente, desde la columna de dirección al pasarueda, luego a su canaleta por dentro de la aleta y al faro. El mismo paso es utilizado para los dos cables de la bomba adicional de agua del lavafaros. Bajo mi punto de vista así es lo más sencillo.



[Kolari]

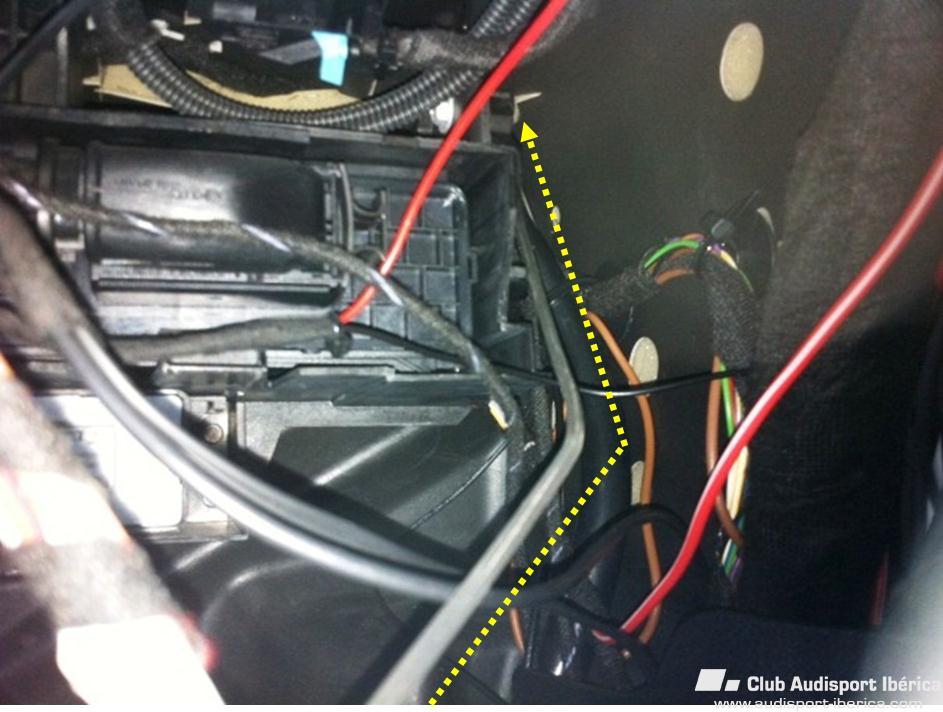

Paso de la guia por el extremo interior derecho del fondo de la guantera que va a dar a la caja de aguas.



[ISRAEL29]

Hola...

Os pongo un enlace de un sensor trasero para quien este interesado, estos escasean hay que aprovechar.

Salu2.



Enlace ebay.de

http://www.ebay.de/itm/Niveausensor-Xenon-VW-Audi-A6-4F-1T0907503-/320755033388?pt=DE_Autoteile&hash=item4aae7d652c

[ISRAEL29]

Hola compis, os pongo el enlace de una compra directa en ebay.de de los dos sensores de nivel de xenón de nuestros coches.

http://www.ebay.de/itm/Audi-A6-4F-Xenon-Niveau-Sensoren-Satz-4F0505465M-4F0941285F-/260855047617?pt=DE_Autoteile&hash=item3cbc2c25c1

Salu2.

[rsm]

Hola compañeros, por fin tengo algo de tiempo y he retomado el montaje de los focos,ya los tengo sellados,tengo todas las piezas a excepción de la centralita de luces y la tuerca exagonal del nivelador delantero que no me la consiguen en el conce.

Esta tarde he estado mirando todo el cableado pero no me aclaro muy bien por dónde tengo que meter el cabledao,del cableado de nivelación dónde se conectan los 4 pines que van a cada faro?y del cableado de pasar de halogenos a bixenon dónde van los 4 pines?

Soy todo dudas, ya podéis perdonar si os vuelvo un poco locos a preguntas.

Un saludo

[Kolari]

Te he mandado por correo los esquemas principales de Israel que publicó por ahí detrás, con eso lo tienes casi hecho

[rsm]

Gracias compañero, ya los tenia fichados pero aún asi soy muy torpe...

[rsm]

Esta tarde me he liado y ya tengo pasados todos los cables del foco del conductor y el sensor de nivelación delantero montado también,espero poder acabar mañana de meter todo el cableado.Lo que no tengo claro es la colocación de los tres pines del sensor de nivelación delantero, en los cables pone los colores: rojo, negro y gris, pero en las fotos que he visto que subió Antonio de sus clavijas son marrón, azul y amarillo, por lo que no se como poner los míos, si alguno me podéis decir os lo agradecería.

Muchas gracias por vuestra ayuda, especialmente a kolari que lo voy a volver loco...jeje

Un saludo

[ISRAEL29]

Esta tarde me he liado y ya tengo pasados todos los cables del foco del conductor y el sensor de nivelación delantero montado también,espero poder acabar mañana de meter todo el cableado.Lo que no tengo claro es la colocación de los tres pines del sensor de nivelación delantero, en los cables pone los colores: rojo, negro y gris, pero en las fotos que he visto que subió Antonio de sus clavijas son marrón, azul y amarillo, por lo que no se como poner los míos, si alguno me podéis decir os lo agradecería.

Muchas gracias por vuestra ayuda, especialmente a kolari que lo voy a volver loco...jeje

Un saludo



Creo que las conexiones eran en el pin 1,2,4 el pin 3 se deja libre.



Si el cable es de Stagemotion, viene en el mismo cable el número donde tiene que ir conectado.

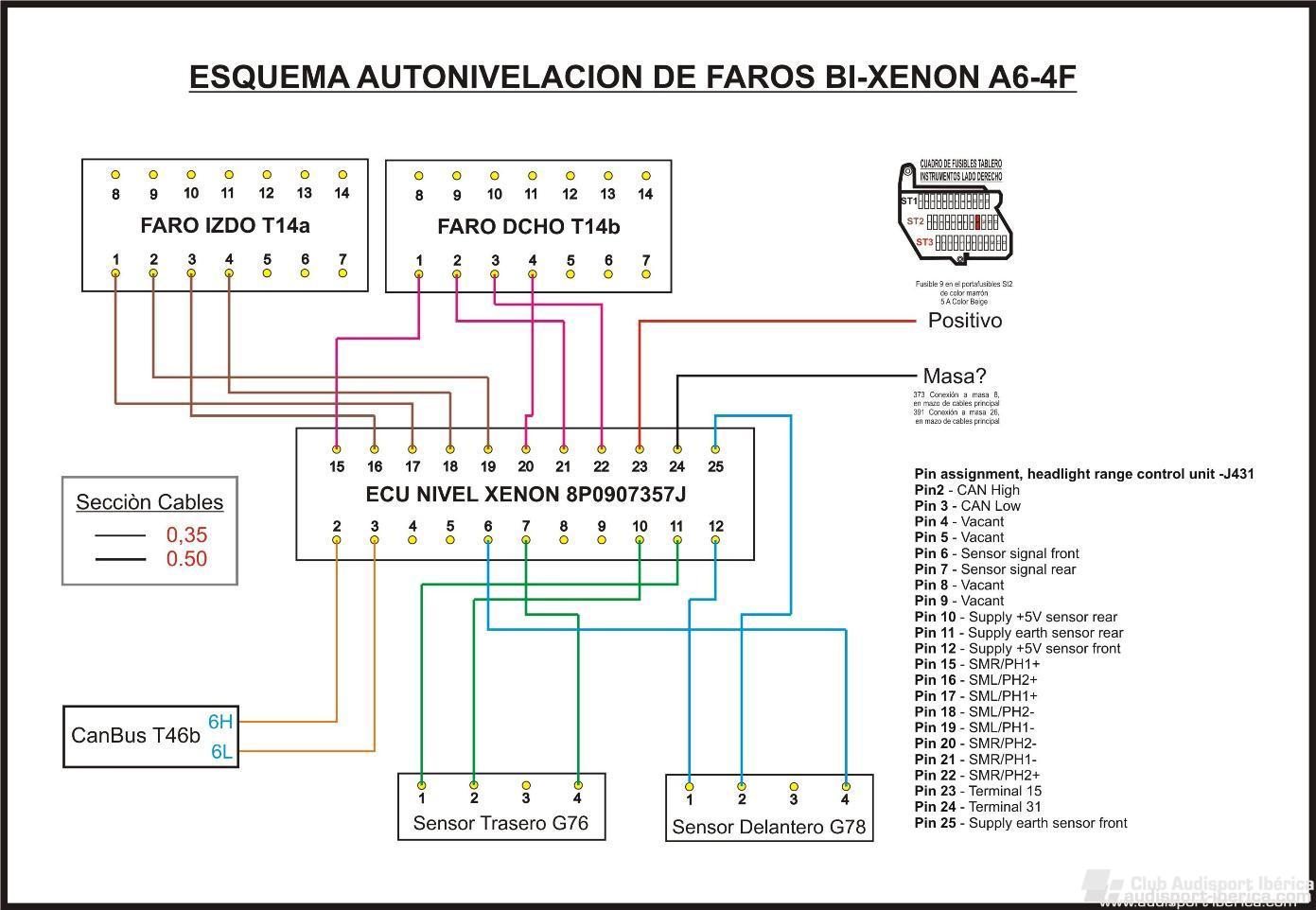

Te adjunto este esquema que hizo Antonio, lo veras claro, deja el color de los cables de lado, que eso no significa nada.



Salu2.

[rsm]

Gracias por contestar, si que es el de stagemotion así que mañana mirare lo de los números.

Muchas gracias, ASI da gusto!

[ISRAEL29]

Gracias por contestar, si que es el de stagemotion así que mañana mirare lo de los números.

Muchas gracias, ASI da gusto!



Yo monte el de Stagemotion, es de color Gris, pero cada cable está identificado con un numero o letra, es fácil no tiene perdida, lo único es que los tapones de silicona cuestan meterlos bien en el conector, usa algo de lubricante.

Salu2.

[rsm]

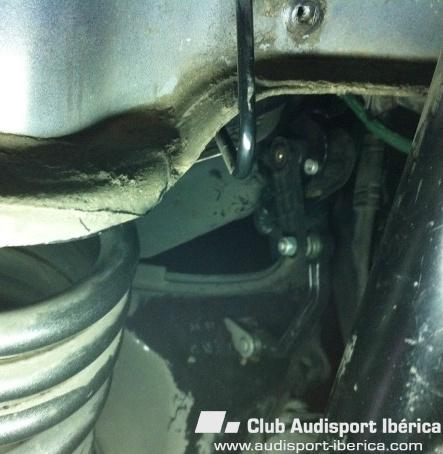

Buenas compañeros, ya tengo los niveladores montados(lo que he sudado con el trasero...) y todo el cableado pasado, solo me faltan las conexiones en la centralita de luces(lo que más miedo me da...) y montar la centralita de nivelación que aún no me ha llegado,espero que me llegue mañana para acabar este finde de montar todo.

Que bombillas habéis montado en las halogenas de apoyo a las largas y dónde las comprasteis?

Muchas gracias.

Un saludo
