Problemas Camara Marcha Atras Solucion ?????

[eb4enn]

Este finde despues de montar la camara y la pantalla para el sistema de aparcamiento, resulta que me funciona con el coche en parado.

Me refiero sin arrancar el coche.

Cuando pongo el coche en marcha, la dichosa camara no funciona.

Por lo que me surge de nuevo una duda.

Si estoy tomando bien la alimentacion de la camara.

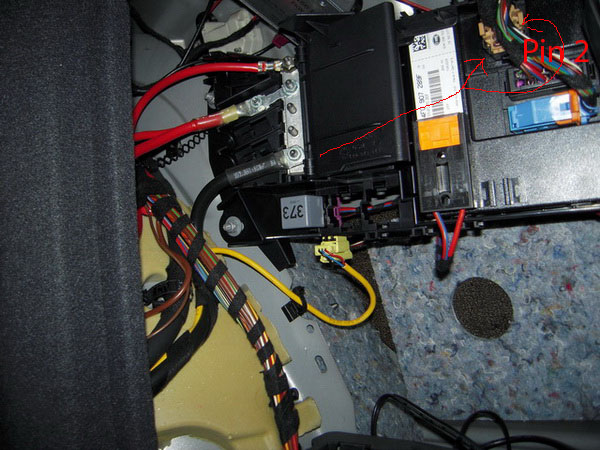

Os pongo una foto para que veais de donde lo he sacado.



no me ha dado tiempo ha hacer mas pruebas, hasta esta tarde que llegue a casa.

pero resulta un poco desquiciante.



con el coche parado funciona. y cuando arrancas el coche no.



La alimentacion de la pantalla (Auxiliar, no la original del coche, pues llevo mmi basic) la he sacado de los fusibles del lado drecho.

Desde llave de contacto.

Por lo que entiendo que ese no deberia ser el problema.

y la alimentacion de los 12v de la camara trasera la he sacado del conector Marron en el lado derecho donde esta el gato.

Del pin2 empezando por arriba y lo mas pegado al gato.

ya que el conector esta en vertical.

ese es el unico punto que con el coche parado y al meter la marcha atras daba 12v.



No me ha dado tiempo a testear con el coche en marcha a ver que voltage sale por ese pin.

Lo mismo ya no le llega los 12v... No se.

A ver si puedo mirarlo esta tarde.



Alguna idea para ir con medio trabajo hecho...

gracias anticipadas.

os pongo la foto.

[Kolari]

De ahí sacamos en el coche de Kikelu, y nos dió el pin Andreea que también lo hizo, la señal de activación de la cámara para la interface de xcarlink, ahora bien si de ahí sale la alimentación o no...no lo recuerdo.



Me parece que la cámara la alimentamos bajo llave a 12v con fusibles del coche y del conector marrón sacamos la SEÑAL de activación.



No se si esto te ayuda.



Saludos.

[eb4enn]

Hola a todos...

Por fin ya he solucionado el problema.



Vereis, yo no se por que rayos, aun teniendo 12v tanto conel coche parado, como encendido solamente funcionaba la camara con el coche parado.

En el momento que lo encendia adios camara.



Todo el conexionado estaba en perfecto estado, pues si no, la camara no funcionaria en ninguno de los dos estados.



Como lo he solucionado.



Muy facil.



Le he intercalado un rele de 12v.



Las bornas de la bobina del rele, una a masa y la otra al Pin2 del conector marron, ya que ese es el que da señal cuando se engrana la marcha a tras.



Los contactos del Rele, NA (Normalmente Abierto) conectado directamente a 12v + de Bateria Directo.

Con esto la camara tiene siempre el mismo voltage y no falla.



Para el compi que tenia el problema de que la camara se le encendia cada poco tiempo, usa el rele y veras como desaparece el problema.

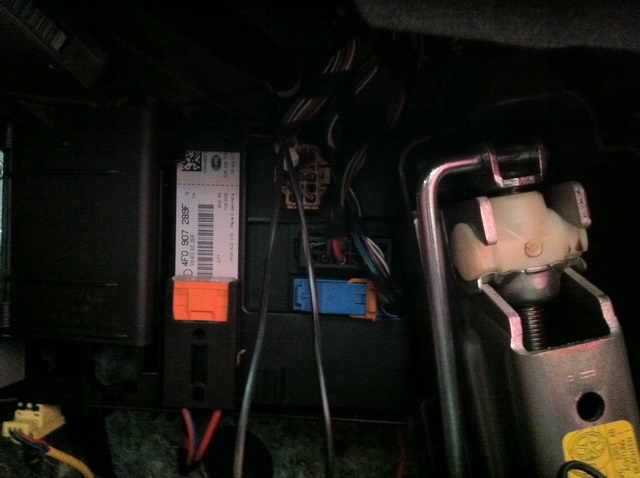

Os pongo unas imagenes

[eb4enn]

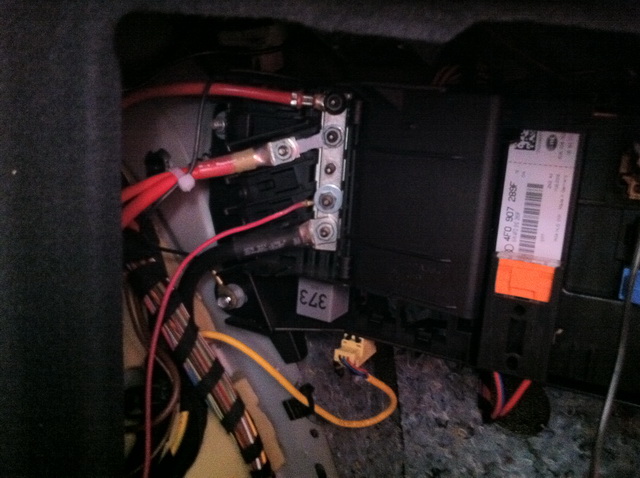

Otra foto mas...

[eb4enn]

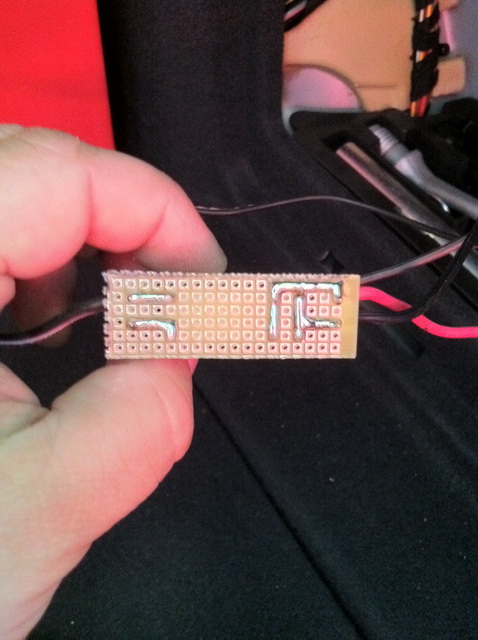

otra mas..

Editado 11 de Abril del 2011 por eb4enn

[eb4enn]

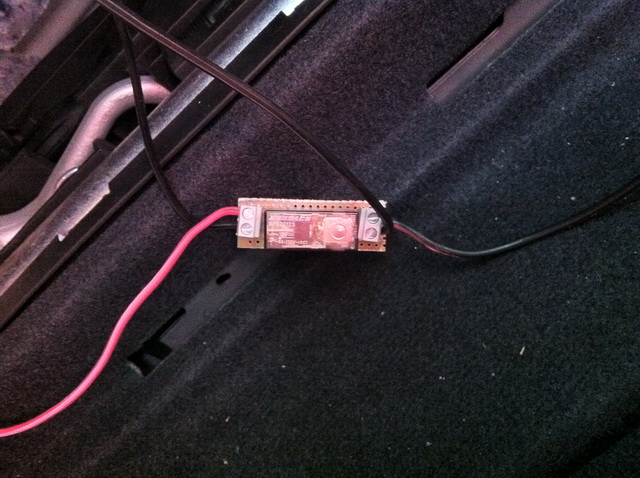

y la ultima..

[eb4enn]

Supongo que con algunas camaras no hara falta este invento, lo que se es que conectando directamente la camara sin el rele improvisado, la funcion no la hacia correctamente.

ya que es con el conche en marcha cuando tiene que verse la imagen, no con el motor parado.



Hora parece que todo funciona...

De momento.



He de decir que esta camara no es la original de Audi, es made in china...

Estos rasgaditos...

pero su trabajo lo hace.



Un saludo y gracias por todos los aportes...



En breve pondre el brico.

[raulmunoz]

Me alegro compañero de k lo hayas podido instalar todo correctamente,la verdad no me enterado muy bien del invento pero bueno esperare a ese brico, saludos y disfruta de tu camarita seguro k es una pasada, a ver si me animo.

[Kolari]

Buena solución

[Tolo]

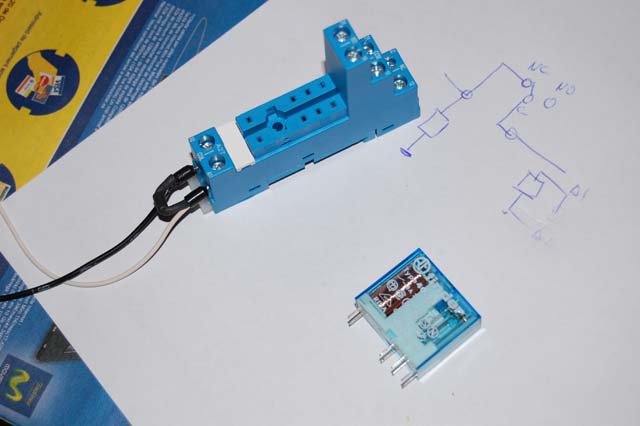

Solamente proponer un alternativa a esto:





Que conste que he utilizado muchas veces las placas de prototipos pero para un relé...







...no hay color
