Rushifuru Publicado 16 de Enero del 2012 Denunciar Publicado 16 de Enero del 2012 La toma auxiliar, es una jack hembra? Efectivamente, es un conector jack hembra estereo de 3.5 mm... vamos donde enchufabamos los cascos al walkman de toda la vida Responder
RIPA Publicado 17 de Enero del 2012 Denunciar Publicado 17 de Enero del 2012 Hola, me he animado a hacer este brico, y ya he pedido lo que pone en el pdf... supongo que no me faltará nada! Hay alguna herramienta especifica para quitar el panel?? me podeis poner el enlace para comprarlo? Gracias Responder
javivitf Publicado 2 de Febrero del 2012 Autor Denunciar Publicado 2 de Febrero del 2012 Herramientas para Desmonrtar: http://www.dealextreme.com/p/professional-11-in-1-disassembly-installing-tool-set-for-car-audio-system-11-pack-45737 Responder
RIPA Publicado 2 de Febrero del 2012 Denunciar Publicado 2 de Febrero del 2012 ok muchas Gracias Javivi, ya lo he pedido, en cuanto me llegue le echo mano. Responder

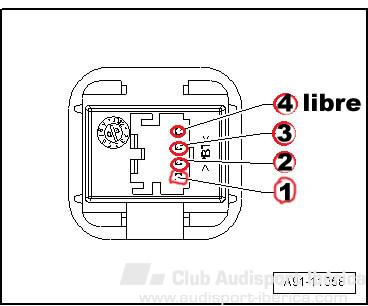

Batallas Publicado 2 de Marzo del 2012 Denunciar Publicado 2 de Marzo del 2012 CLAVIJA PARA CONTACTO HEMBRA AUX-IN: Conector múltiple de 4 polos (T4i) . 1 - Masa BF (baja frecuencia) 2 - BF izquierda 3 - BF derecha 4 - Libre Con permiso de Javivi aqui hay un error, o por lo menos yo lo veo asi, en este dibujo es el 4 la masa y el 1 queda libre, pues si os fijais en la siguiente foto se puede ver lo que yo digo, ayer lo miramos Rushifuru y yo y comprobamos que no hay relacion entre la foto de arriba y abajo, incluso la clema viene numerada Salu2 Responder
Rushifuru Publicado 3 de Marzo del 2012 Denunciar Publicado 3 de Marzo del 2012 Error de numeracion de los pines corregido en el post inicial de javivi. Segun la foto que pone Batallas aqui arriba es al reves es decir: CLAVIJA PARA CONTACTO HEMBRA AUX-IN: Conector múltiple de 4 polos (T4i) . 1 - Masa BF (baja frecuencia) 2 - BF izquierda 3 - BF derecha 4 - Libre Responder
zZarZiLLoSs Publicado 11 de Marzo del 2012 Denunciar Publicado 11 de Marzo del 2012 Por favor seria alguien tan amable de colgar el PDF constructivo de este brico ya no es posible descargarlo donde fue colgado Gracias. Responder
javivitf Publicado 11 de Marzo del 2012 Autor Denunciar Publicado 11 de Marzo del 2012 Nuevo enlace del Brico en PDF: Brico Toma Auxiliar en PDF Responder
zZarZiLLoSs Publicado 12 de Marzo del 2012 Denunciar Publicado 12 de Marzo del 2012 Nuevo enlace del Brico en PDF: Brico Toma Auxiliar en PDF Muchas gracias .... Responder
javivitf Publicado 12 de Septiembre del 2012 Autor Denunciar Publicado 12 de Septiembre del 2012 (editado) INSTALACIÓN TOMA AUX SEGÚN EL SISTEMAS DE SONIDO: Generalidades e indicaciones Se ofrecen los siguientes sistemas: Radio (CAN) sistema de sonido basic un altavoz en las puertas delanteras izquierda y derecha un altavoz en el tablero de mandos a izquierda y derecha Radio (CAN) sistema de sonido basic plus un altavoz en las puertas delanteras izquierda y derecha un altavoz en el tablero de mandos a izquierda y derecha dos altavoces en las puertas traseras izquierda y derecha MMI sistema de sonido basic plus (hasta la semana KW44/08) un altavoz en las puertas delanteras izquierda y derecha un altavoz en el tablero de mandos a izquierda y derecha dos altavoces en las puertas traseras izquierda y derecha Unidad de control para paquete de sonido digital -J525- Terminal para fuentes de audio externas -R199- MMI sistema de sonido basic (a partir de la semana KW45/08) un altavoz en las puertas delanteras izquierda y derecha un altavoz en el tablero de mandos a izquierda y derecha dos altavoces en las puertas traseras izquierda y derecha Radio (CAN)/MMI (hasta la semana KW44/08) sistema de sonido estándar un altavoz en las puertas delanteras izquierda y derecha un altavoz en el tablero de mandos a la izquierda, en el centro y a la derecha dos altavoces en las puertas traseras izquierda y derecha Subwoofer en bandeja portaobjetos -R157- (berlina) Subwoofer en bandeja portaobjetos -R157-, en la cavidad de la rueda de repuesto (Avant) Unidad de control para paquete de sonido digital -J525- Conexión para fuentes de audio externas -R199- (MMI) MMI sistema de sonido estándar (a partir de la semana KW45/08) un altavoz en las puertas delanteras izquierda y derecha un altavoz en el tablero de mandos a la izquierda, en el centro y a la derecha dos altavoces en las puertas traseras izquierda y derecha Subwoofer en bandeja portaobjetos -R157- (berlina) Subwoofer en bandeja portaobjetos -R157-, en la cavidad de la rueda de repuesto (Avant) Radio (CAN)/MMI Sistema de sonido Premium (Bang & Olufsen) un altavoz en las puertas delanteras izquierda y derecha un altavoz en el cartabón del espejo a izquierda y derecha un altavoz en el tablero de mandos a la izquierda, en el centro y a la derecha dos altavoces en las puertas traseras izquierda y derecha Dos altavoces en la bandeja portaobjetos, a izquierda y derecha (berlina) Dos altavoces en los pilares D, a izquierda y derecha, (Avant) Subwoofer en bandeja portaobjetos -R157- (berlina) Subwoofer en bandeja portaobjetos -R157-, en la cavidad de la rueda de repuesto (Avant) Unidad de control para paquete de sonido digital -J525- Conexión para fuentes de audio externas -R199- (hasta la semana KW44/08) Los sistemas con CAN se ofrecen para los equipos de radio, los sistemas con MOST para el MMI (basic Soundsystem sólo en la radio). Indicaciones sobre el bus MOST Aparte de los sistemas de bus de datos CAN, también se utiliza un sistema de bus de datos óptico denominado “Bus MOST”. Como “cable de unión” se utiliza un conductor de fibra óptica (LWL). Para su protección, los conductores LWL están tendidos dentro de tubos ondulados. A ser posible, sustituir el conductor LWL por completo. Hay que asegurarse de que no se ensucien las superficies frontales en los conectores. Si se desacoplan conectores: poner caperuza de protección para conector de conjunto de cables -VAS 6223/9-. Para el tendido de los conductores LWL, observar el radio de curvatura mínimo de 25 mm. No aplastar ni doblar los conductores LWL. El terminal para fuentes de audio externas -R199- está disponible en varias versiones variantes. Variante CAN Variante AMI (Audi Music Interface) montada en la guantera. Variante con hembrilla Aux-In en el compartimento portaobjetos de la consola central. Estos terminales para fuentes de audio externas -R199- van conectados directamente a la radio -R-. Se monta ya sea AMI o una hembrilla Aux-In. Variante MOST MMI (hasta la semana KW44/08) Variante AMI (Audi Music Interface) montada en la guantera. Este terminal para fuentes de audio externas -R199- está conectado con el sistema Infotainment mediante el BUS MOST. Variante con hembrilla Aux-In en el compartimento portaobjetos de la consola central. Este terminal para fuentes de audio externas -R199- está conectado directamente a la unidad de control para paquete de sonido digital -J525-. Se monta ya sea AMI o una hembrilla Aux-In. Variante MOST MMI (a partir de la semana KW45/08)[/u] La variante AMI (Audi Music Interface) forma parte de la unidad de control para electrónica de información 1 -J794-. El interfaz se encuentra en la guantera. Variante con hembrilla Aux-In en el compartimento portaobjetos de la consola central. Este terminal para fuentes de audio externas -R199- está conectado directamente a la unidad de control para electrónica de información 1 -J794-. En la conexión para fuentes de audio externas -R199- se pueden conectar distintas fuentes de audio externas: iPod Reproductor de MP3 Lápiz USB Editado 12 de Septiembre del 2012 por javivitf Responder
javivitf Publicado 12 de Septiembre del 2012 Autor Denunciar Publicado 12 de Septiembre del 2012 (editado) Unidad de control para paquete de sonido digital (CAN): J525 : desmontar y montar La unidad de control para paquete de sonido digital -J525- se encuentra detrás del guarnecido lateral izquierdo del maletero. Desmontar – Abrir el compartimento portaobjetos izquierdo del maletero. – Soltar los tornillos -flechas- en la unidad de control para el paquete de sonido digital -J525--1- y pivotarla hacia un lado. – Desacoplar el conector -2- en la unidad de control para paquete de sonido digital -J525--1- y extraerla. Montar El montaje se realiza en el orden inverso. Editado 12 de Septiembre del 2012 por javivitf Responder
javivitf Publicado 12 de Septiembre del 2012 Autor Denunciar Publicado 12 de Septiembre del 2012 (editado) (MMI hasta la semana KW44/08) J525 : desmontar y montar La unidad de control para paquete de sonido digital -J525- se encuentra detrás del guarnecido lateral izquierdo del maletero, en la parte superior del alojamiento. – Desconectar todos los consumidores eléctricos. – Extraer la llave de encendido. Desmontar – Abrir el compartimento portaobjetos izquierdo del maletero. El armazón no se desmonta. – Soltar del armazón -2- los tornillos -flechas- y pivotar la unidad de control para el paquete de sonido digital -J525--1- en el maletero. – Desacoplar de la unidad de control para paquete de sonido digital -J525--4- el conector al MOST-BUS -2-. – Colocar la caperuza protectora para el conector del juego de cables -VAS 6223/9--1- en el conector del bus MOST -2-. – Desacoplar los conectores -1- y -3- y extraer unidad de control para paquete de sonido digital -J525--4-. Montar El montaje se realiza en el orden inverso. Editado 12 de Septiembre del 2012 por javivitf Responder
javivitf Publicado 12 de Septiembre del 2012 Autor Denunciar Publicado 12 de Septiembre del 2012 (editado) (MMI a partir de la semana KW45/08) J525: desmontar y montar La unidad de control para paquete de sonido digital -J525- se encuentra detrás del guarnecido lateral izquierdo del maletero, en la parte superior del alojamiento. herramientas especiales, equipos de comprobación y medición y dispositivos auxiliares necesarios – Desconectar todos los consumidores eléctricos. – Extraer la llave de encendido. Desmontar – Abrir el compartimento portaobjetos izquierdo del maletero. – Desacoplar todos los conectores de la unidad de control p. Paquete de Sonido Digital -J525- – Colocar la caperuza protectora para el conector del juego de cables -VAS 6223/9--1- en el conector del bus MOST -2-. – Desenroscar los tornillos -1- en la unidad de control para paquete de sonido digital -J525--2- y retirar la unidad de control para paquete de sonido digital -J525--2- del soporte -3-. Montar El montaje se realiza en el orden inverso. Editado 12 de Septiembre del 2012 por javivitf Responder
javivitf Publicado 12 de Septiembre del 2012 Autor Denunciar Publicado 12 de Septiembre del 2012 (editado) Conectores del sistema de sonido basic plus (MMI hasta la semana KW44/08) Unidad de control para paquete de sonido digital -J525- A - Bus MOST B - Conector múltiple de 32 polos (T32h), negro Nota Los contactos no relacionados no están ocupados. A - Bus MOST 1 - Entrada 2 - Salida B - Conector múltiple de 32 polos (T32h), negro 1 - Borne 30 2 - Borne 31 3 - Altavoz delantero izquierdo (+) 4 - Altavoz delantero derecho (+) 6 - Altavoz trasero izquierdo (+) 7 - Altavoz trasero derecho (+) 15 - Altavoz delantero izquierdo (-) 16 - Altavoz delantero derecho (-) 18 - Altavoz trasero izquierdo (-) 19 - Altavoz trasero derecho (-) 24 - Entrada BF izquierda del terminal para fuentes de audio externas -R199- 25 - BF (+) de la preinstalación para teléfono móvil/navegación para Japón 26 - Entrada de BF derecha del terminal para fuentes de audio externas -R199- 27 - Cable de diagnosis de fractura de anillo 29 - Entrada de BF masa izquierda del terminal para fuentes de audio externas -R199- 30 - BF (-) de la preinstalación para teléfono móvil/navegación para Japón 31 - Entrada de BF masa derecha del terminal para fuentes de audio externas -R199- Editado 12 de Septiembre del 2012 por javivitf Responder
javivitf Publicado 12 de Septiembre del 2012 Autor Denunciar Publicado 12 de Septiembre del 2012 (editado) Conectores sistema de sonido estándar (CAN) Unidad de control para paquete de sonido digital -J525- A - Conector múltiple de 32 terminales (T32h), negro Nota Los contactos no relacionados no están ocupados. A - Conector múltiple de 32 terminales (T32h), negro 1 - Borne 30 2 - Borne 31 3 - Subwoofer en la bandeja posterior -R157- (+) 4 - Altavoz delantero izquierdo (-) 5 - Altavoz delantero derecho (+) 6 - Altavoz trasero izquierdo (+) 7 - Altavoz trasero derecho (+) 8 - Altavoz central de medios y agudos -R158- (+) 13 - Bus CAN High ("infotainment") 14 - Bus CAN Low ("infotainment") 15 - Subwoofer en la bandeja posterior -R157- (–) 16 - Altavoz delantero izquierdo (-) 17 - Altavoz delantero derecho (-) 18 - Altavoz trasero izquierdo (-) 19 - Altavoz trasero derecho (-) 20 - Altavoz central de medios y agudos -R158- (-) 23 - Señal (+) trasera derecha de la radio -R- 24 - Señal (+) trasera izquierda de la radio -R- 25 - Señal (+) delantera derecha de la radio -R- 26 - Señal (+) delantera izquierda de la radio -R- 28 - Señal (-) trasera derecha de la radio -R- 29 - Señal (-) trasera izquierda de la radio -R- 30 - Señal (-) delantera derecha de la radio -R- 31 - Señal (-) delantera izquierda de la radio -R- Editado 12 de Septiembre del 2012 por javivitf Responder
