HOMELINK ----

[correo4]

Estoy montando el homelink en un A6 4F del 2005 y pedí estos cables a kufatec pero no traen planos de montaje, a ver si algún experto me puede decir como se conectan, sobre todo el verde y el blanco que vienen pelados y no tengo ni idea, los otros mas o menos puedo deducir pero esos ni idea. Cuento con la ayuda de un buen forero pero cualquier ayuda será bien recibida.

Si alguien tiene esa información y gráficos de cómo se hace infinitamente agradecido

gracias

[correo4]

http://www.kufatec.de/shop/product_info.php/info/p9104_Homelink-garage-door-opener---harness---Audi-A6-4F.html

[correo4]

Espero que alguno me echeis una mano

saludos

[JuanErre]

No te viene impreso en el cable donde se conecta?

Otros cableados de kufatec lo tienen.

[correo4]

No trae nada, ni instrucciones ni nada. Pensaran que todos somos ingenieros

saludos

[JuanErre]

No trae nada, ni instrucciones ni nada. Pensaran que todos somos ingenieros

saludos

Pues el del parktronik de kufatek lo trae. Eso si, hay que echarle un par para poder leerlo porque la impresion es de color gris y de letras de puntitos.

Pero estar, está.

Pideselo a ellos y seguro que te lo mandan.

[Kolari]

Aquí tienes:



-Cable gris/azul al pin 16 del conector de 32 pines del cuadro de instrumentos (cuadro relojes).



-Cable amarillo/blanco al pin 2 del conector B de color blanco de la unidad de confort localizada en el maletro en la zona de fusibles (detrás del gato)



El resto ya sabes: a fusible, a masa y el resto del mazo con el conector al mando.



Nota: te recomiendo que ya puestos a realizar el brico te busques el módulo del radioreloj porque es muy parecido, también va al cuadro relojes y se aloja en el lado opuesto y simétrico del paragolpes donde alojarás la unidad del homelink (uno a cada lado de la parrilla).



Saludos.

[Velaro]

Voy a buscar el esquema en colores que tengo de la instalación y te lo mando por un privado.

[correo4]

Voy a buscar el esquema en colores que tengo de la instalación y te lo mando por un privado.





Espero ese privado con impaciencia.

Muchas gracias velaro por la molestia.

saludos

[alcoscar]

Aquí tienes:



-Cable gris/azul al pin 16 del conector de 32 pines del cuadro de instrumentos (cuadro relojes).



-Cable amarillo/blanco al pin 2 del conector B de color blanco de la unidad de confort localizada en el maletro en la zona de fusibles (detrás del gato)



El resto ya sabes: a fusible, a masa y el resto del mazo con el conector al mando.



Nota: te recomiendo que ya puestos a realizar el brico te busques el módulo del radioreloj porque es muy parecido, también va al cuadro relojes y se aloja en el lado opuesto y simétrico del paragolpes donde alojarás la unidad del homelink (uno a cada lado de la parrilla).



Saludos.





Hola Kolari.

Los pines que indicas sabes donde se pueden conseguir o de que tipo son?

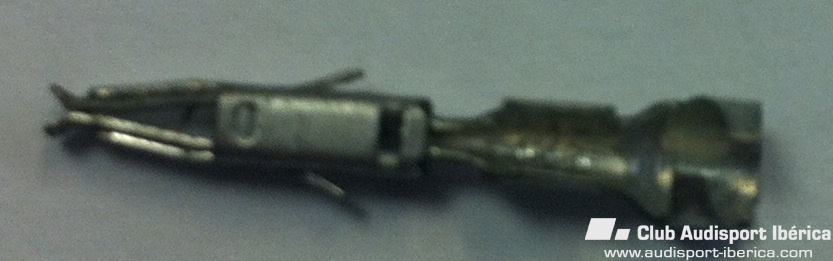

Tengo estos pero no se si servirían

Editado 20 de Enero del 2015 por alcoscar

[Kolari]

Los pines los puedes comprar ya crimpados en el concesionario en repuestos, vienen en latiguillos de dos unidades cada uno.

Cortas por el medio y de cada cable tienes dos unidades para soldar en tu cables del brico.

No tengo apuntadas las referencias.
