Mando de luces A4 B6

[bluedark]

Buenas, ahí va una dificil...

Tengo un A4 B6 AWX con las luces led del mando de luces fundidas. Desmonté la pieza del coche para cambiar los leds averiados, pero necesito saber la posición positiva (+) y negativa (-) de cada uno de estos leds, porque saqué sin mirar los que fallaban y ahora no sé la posición exacta...

El código de pieza de mi mando es 8E0 941 531, no lleva la posición AUTO ni nada extra, y la placa donde van los leds (muy facil de sacar, por cierto) tiene el código 529*7 0 00. El * es un número que apenas se vé, pero parece un 0 o un 8...



Si algún alma caritativa tiene el mismo código de pieza y puede comprobarlo se lo agradecería

[bluedark]

Bueno, lo he conseguido sin esquemas ni ná, sólo he ido probando hasta que ahora me va bien! Sólo me falta una de las luces que parece que no está bien soldadas.

Esta tarde subiré unas fotos con toda la información por si a alguien en el futuro le interesara hacer el cambio de leds fundidas.

Editado 17 de Abril del 2012 por bluedark

[bluedark]

Vamos al lío.

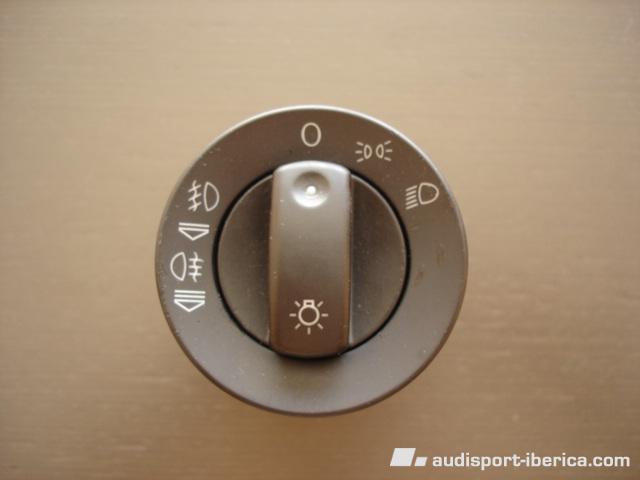

Mi mando de luces es este:



Para sacarlo hay que pulsar hacia dentro y girarlo hacia la derecha (entre la señal O y la luz de cruce), y ahora tirar de la rueda hacia nosotros para sacar la pieza completa.

Ahora hay que pulsar las dos pestañas laterales que están en los laterales de la parte trasera para desenchufar la pieza de los cables a los que está conectado.

Es fácil, pero si alguien no lo consigue puedo subir fotos.









Una vez tengamos la pieza fuera, tenemos que abrirla. Bastará con un destornillador plano, que utilizaremos haciendo palanca en cada uno de los huecos (son 4) hasta separar las dos partes. Con cuidado, para no partir ninguna de las pestañas





Cuando hayamos quitado las pestañas, hay que girar la pieza donde está la rueda hasta que se separe totalmente de la otra y quede así





Luego tenemos que separar la placa donde va la electronica, que sale fácilmente haciendo un poco de palanca hacia arriba:





Ahora ya podemos ir comprobando los leds que están fundidos. Yo he usado una pila de petaca para ir comprobando. Aquí dejo una imagen con la posicion de la polaridad de los leds en la placa por la parte trasera, por si os pasa como a mí, que me perdí un poco al quitar los led sin mirar...







Ahora toca ir desoldando los leds fundidos y poner los nuevos. Yo los he puesto del mismo color, pero podemos tunearlo a nuestro gusto.

Por si alguno anda perdido con los leds, se les llama leds de 3mm y son de 3 voltios. Los podeis comprar en tiendas de recambios electrónicos, y valen sobre los 15 centimos cada led, dependiendo del color (Los blancos son los más caros).







Como veis, el polo negativo es el que en la led tiene la parte metálica más grande



Ya solo queda volver a montar la pieza en orden inverso al desmontaje, colocar en nuestro Audi y... si es de día, esperar a la noche para poder ver si lo hemos hecho bien o no

Editado 17 de Abril del 2012 por bluedark

[invitado35]



Yo de electronica ni idea.... Ojala pudiese desmontar todo y poner toda la iluminacion en blanco





Un saludo y enhorabuena por el arreglo!

[utopia]

Muchas gracias por la información, yo mismo esta tarde estaba mirando como desmontar ese artilugio pero deje de toquetear el conmutador, ahora ya se como debo proceder, muchas gracias. otra cosa, yo tengo el mismo conmutador y lo tengo desgastado, es decir que lo negro o la parte negra del conmutador esta desgastada, se te ocurre una idea para recuperar esa pieza a su estado normal ? Y gracias otra vez por tu aporte.

[Gelo]

Reflote!!!

No te va a quedar otra que buscar en algún desguace y encontrar alguno en buenas condiciones o en ebay.

Si no tendras que pasar por caja en el conce.

[TRACKER_A4]

En el conce vale sobre 90 Euros. Yo lo compre en Ebay por unos Treinta y tantos.

Habia un post donde aparecia el link. Yo ahora no lo recuerdo.

[Invitado48]

hola, ami me a pasado que se a roto la ruleta cuando cambiaba el led, y se han salido dos resortes que no se donde van, si algún pudiera ayudarme

[juanlo67]

Bueno, lo he conseguido sin esquemas ni ná, sólo he ido probando hasta que ahora me va bien! Sólo me falta una de las luces que parece que no está bien soldadas.

Esta tarde subiré unas fotos con toda la información por si a alguien en el futuro le interesara hacer el cambio de leds fundidas.

hola yo tambien quiero sacar el de mi coche pero realmente que hay que girar.la ruedecita que jira para poner posicion o cortas o el circulo donde estan los dibujos y despues poner como si pusieras los antiniebla y hacia afuera.podrias concretar algo mas por favor

gracias

[TRACKER_A4]

Se gira la "ruedecita para poner posicion o cortas"

Es muy sencillo. Con la rudecita en posicion de luces apagadas, pulsas hacia dentro, acto seguido y sin dejar de pulsar giras hacia posicion (a mitad de recorrido antes de llegar a posicion ves que se endurece) en ese punto tiras hacia fuera y ya sale.



[francisco glz a4 b6]

Yo le voy montar uno con aspecto de los nuevos vw con el reborde cromado que encaja perfectamente, solo te has de fijar en el conector q sea igual... Si quereis mas informacion mandarme un privado ya que por aqui no se poner foto.

[TAVINYO]

Te fegieres a esto

Asta tiene la referencia de nuestros coches

Io iria por este pa no calietar la caheza i etc

[francisco glz a4 b6]

Exactamente

[merchi]

http://www.ebay.es/itm/New-Headlight-Control-Head-Light-Switch-Fit-For-AUDI-A4-B6-B7-8E0941531-/331054359727?pt=Motors_Car_Truck_Parts_Accessories&hash=item4d1460a4af&_uhb=1





yo lo compre hace un año y perfecto, al tacto y todo ,

[TRACKER_A4]

Ahi lo compre yo tambuen hace tiempo y perfecto!!
