Desmontar conector.

[dbr]

Buenas,

Con todo el tema del cambio de la caja de mariposas uno de los conectores de 4 polos se me ha roto.

Hoy he pedido uno nuevo, en concreto la referencia : 1J0973704, que es como la mayoria de los que tienen los audi.



Alguien sabe como se desmonta y se monta un conector de estos ?



Gracias.

[anuevo34]

Hay que retirar un pasador en forma de horquilla de color violeta.....

Luego para sacar los pines, hay que liberar la patilla de freno...



Debo tener alguna foto....la busco y te la subo....lo verás mas claro con la foto.



[anuevo34]

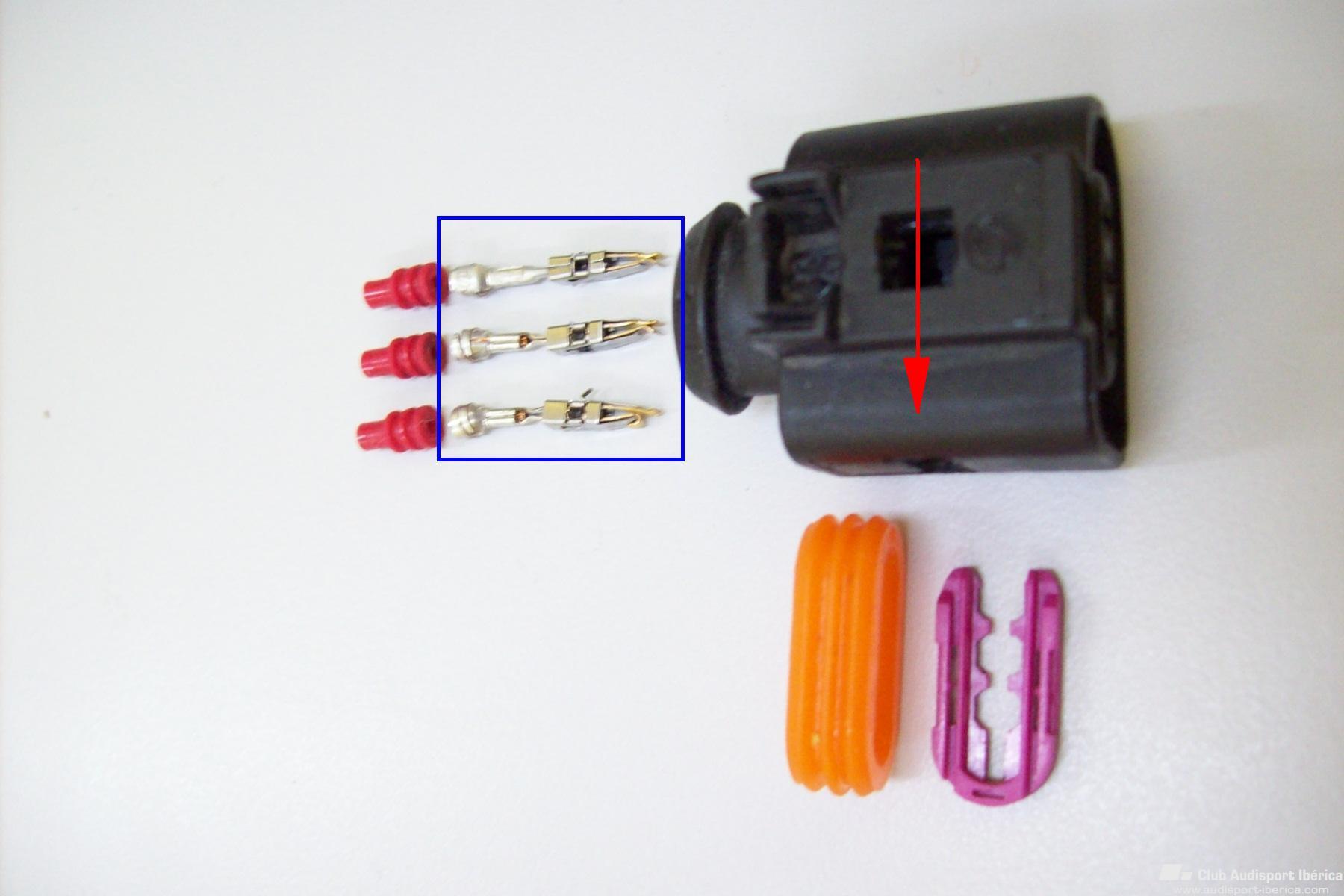

En esta foto la flecha roja te indica la forma de salida de la horquilla de color violeta que bloquea los pines.



La pieza naranja es de silicona para sellar el conector.



A la izda ves los pines con sus tapones de silicona, para sellar el conjunto



[anuevo34]

El siguiente paso es mas complicado. Hay que sacar los pines..



Hay una herramienta especifica para extraer los pines.........en su defecto puedes hacer una horquilla con un clip y meterlo para bajar las pestañas de los clip y poder sacarlos....

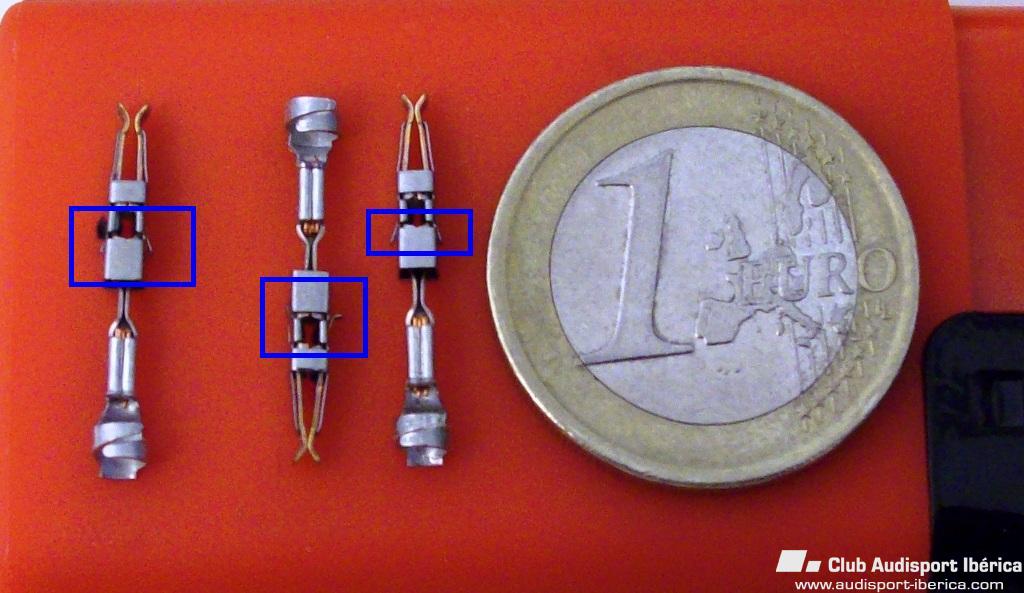

Estos son los terminales con las pestañas que te digo...



[dbr]

Ok, muchas gracias.

Ayer estuve desmontando el conector y la monte pero bien parda, como 1 hora para desmontar el conector.

Madre mia que sudores y ademas he dejado un cable un poco pelado que le pondre cinta termoretractil.

[dbr]

Me sabrias decir las referencias de los pines y de los trocitos de plastico rojo para el sellado ?

[anuevo34]

Complicado lo de las referencias.......



Yo te doy una solución mas sencilla.



Vete a un desguace y busca un coche del grupo vag lo mas moderno que encuentres y llevate todos los conectores que puedas.

Todos los del exterior llevan los tapones de silicona.



Eso sí......hasta que le cojas el truco te va a costar sacar los terminales...

[dbr]

Ok asi lo hare.
