Necesito ayuda para instalar sistema BOSE

[fernan_ci]

Pues eso, la verdad es que hace unas semanas puse en el coche esta radio que tenía en mi coche anterior





Ya que tiene manos libres parrot incorporado y lee USB, y por lo menos le saco más partido que a la chorus I que tenía.



Esta semana me han dado un sistema bose para el A6 Avant (el mío) completo, es decir, 4 altavoces, 4 twiters, subwoofer, ampli y todo el cabledo (que por cierto, vaya montón de cables), y quiero montarlo, pero no se por donde empezar.



Bueno, despanelar las puertas y colocar los altavoces y twiters, no tiene misterio (si son pug&play, que no lo sé), el subwoofer tengo que mirarlo, pero lo del cableado!!!!!!!! necesito un poco de ayuda para quitar el cableado antiguo (el básico) y poner el nuevo BOSE (que parte va por donde en el coche).



Toda ayuda es bienvenida, no me importa lo que tarde en ponerlo, ya que no necesito el coche para el día a día, pero me gustaría instalarlo.

[fernan_ci]

Voy a poner lo que tengo para que me digais algo.



Los twiters, hay 2 modelos diferentes ¿cuales son los delanteros?









Los altavoces





El subwoofer+ etapa ¿cómo va colocado en el maletero?









Cableado puertas, pero ¿cual es de cada una?



4b0971035b x2 (estas son las delanteras ¿no?)





4b0971035ap x2 (estas son las traseras ¿no?)



[fernan_ci]

Y estas dos, que tambien son de las puertas ¿de donde son?

4b0971035ah





4b0971035aq





4b0971652g (creo que es el cableado de navegación, pero mi coche no tiene ¿es cierto? así que no lo pongo????????)







4b1971733ee + 4b9971172bt (no veo más numeraciones) es el cableado principal, y necesito saber por donde va desde alante hacia detrás, y hacia las puertas, antes de desmontar todo, para luego no encontrarme con sorpresas.





De ese manojo de cables, esta es la parte que va donde la radio







Estas dos fotos son el círculo azul pequeño de arriba de la siguiente foto que va unido al círculo azul grande con un cable verde.





El círculo de abajo es este. En ambos lados existen los mismos conectores (supongo que serán los de las puertas) pero varían un poco el color.





El conector negro, no se donde va?????





¿cual va hacia la puerta derecha y cual hacia la izquierda?

[daytona]

Buff, vaya currada que te espera, siento no poder guiarte, a ver si alguien de aquí sabe como va todo eso, lo ideal era que lo hubieses desmontado tú mismo del coche anterior o hablar con quien lo hizo

[jafv]

¡Ufff! Si no estas por la labor de meterte a ver los esquemas eléctricos para ver como se conecta todo, va a ser un poco complicado, que no dificil. Me explico, que es que lleva su tiempo, cualquiera de nosotros se tiene que meter en el ELSA, sacar los esquemas electricos de la instalación bose y empezar a cotejar lo que tienes con lo de los esquemas, vamos, un trabajo de chinos.



Trata primero de conectar todo en el suelo tal y como lo tienes y mirar lo que te falta, incluso saca la radio del coche y mira a ver si lo que tienes ahí se conecta, te harás una idea de la instalación.



Sobre el subwoofer, va en el lateral trasero derecho, por dentro, hay que desmontar el guarnecido del lateral derecho del maletero.



Y sobre los tweeters, yo recuerdo que los delanteros tienen etiqueta blanca, ASÍ que puedes seguir esa directriz.



Y en el foro Car Audio / Navegadores tienes explicación de las conexiones de todos los equipos de sonido, incluido el Bose (creo). Toca papel y lápiz y hacer un esquema de conexiones casando los nombres. Con los nombres que tengas dudas comentas.

[fernan_ci]

Muchas gracias jafv, he mirado los esquemas del ELSA, pero si te digo la verdad me suenan a chino, así que seguiré tu consejo e intentaré conectar todo en el suelo para hacerme una idea.

Por lo menos tengo claro lo de la colocación del subwoofer y de los twiters tambien. He encontrado una foto en un foro...





Y el cableado se ve que va por arriva...





Pero ese cableado ¿por donde se guía hasta la radio y las puertas? igual es una pregunta tonta y lo veo cuando desmonte todo.

[manopollo]

Y estas dos, que tambien son de las puertas ¿de donde son?

4b0971035ah





4b0971035aq





4b0971652g (creo que es el cableado de navegación, pero mi coche no tiene ¿es cierto? así que no lo pongo????????)







4b1971733ee + 4b9971172bt (no veo más numeraciones) es el cableado principal, y necesito saber por donde va desde alante hacia detrás, y hacia las puertas, antes de desmontar todo, para luego no encontrarme con sorpresas.





De ese manojo de cables, esta es la parte que va donde la radio







Estas dos fotos son el círculo azul pequeño de arriba de la siguiente foto que va unido al círculo azul grande con un cable verde.





El círculo de abajo es este. En ambos lados existen los mismos conectores (supongo que serán los de las puertas) pero varían un poco el color.





El conector negro, no se donde va?????





¿cual va hacia la puerta derecha y cual hacia la izquierda?





Hola compy pero tu coche cual es el A6 normal o el avant..? osea el familiar largo.

Por cierto podrías subir una foto de los altavoces boca arriba están todos boca abajo y me gustaría ver un detalle.



Un saludo.

[fernan_ci]

El mío es el Avant (creo que lo he puesto por ahí), se pueden ver sus detalles porque lo presenté por aquí: http://www.audisport-iberica.com/foro/index.php?/topic/293323-otro-nuevo-por-accidente/



Mañana hago fotos a los altavoces boca arriba.

[jafv]

Si tienes el ELSA y puedes ver los esquemas te puedo intentar echar una mano, mirando los dos lo mismo en los esquemas es más fácil. Lo primero es entender los esquemas.

¿Has visto el esquema donde aparecen todos los componentes del sistema bose en forma de bloques?

[fernan_ci]

Gracias por la ayuda, voy a intentar identificar dichos esquemas en en ELSA, en este post puse el enlace al ELSA ONLINE: http://www.audisport...line-en-ingles/



Lo digo porque no se cuales son los correctos y así me puedes echar una mano.



El link del ELSA de "comunicaciones" de mi coche es este: http://elsaweb.spagh...5/1061/4540/91/



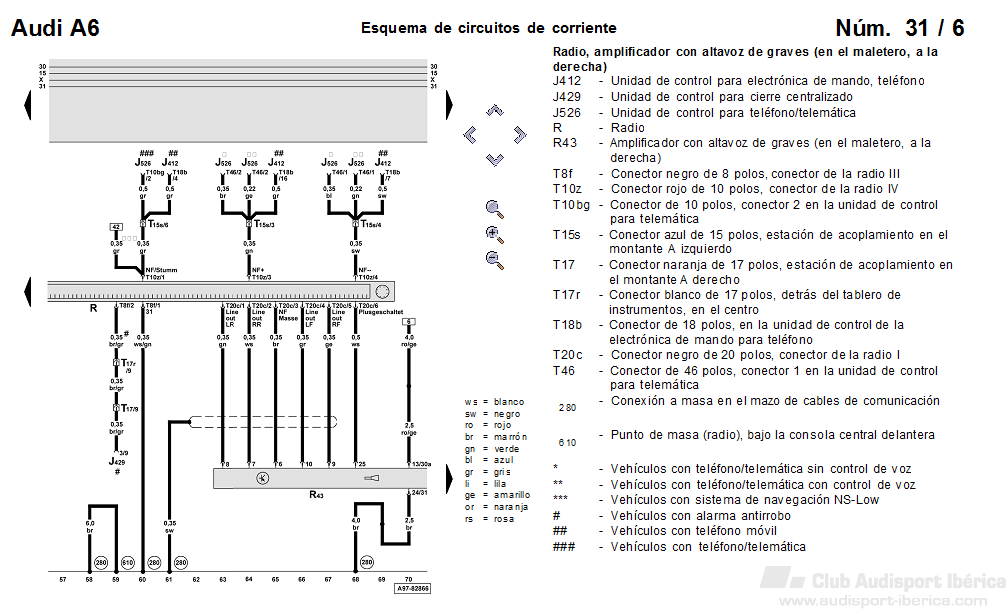

¿puede ser este lo que me pides? http://elsaweb.spagh...9.29/28887618/3





Y esto:



[Skank]

Cuando lo tengas montado verás lo bien que suena.

[jafv]

Vamos a ir identificando cableado. Los cables que salen del bose a los altavoces están claros. Por otra parte, hace falta ver cuales son las entradas al amplificador, que son los 6, 7, 8, 9 y 10, siendo el 6 la masa de las señales de entrada. En ese esquema no se ve, pero en el esquema del ELSA de verdad si se ve.



El 25 diria que es la señal de control de la radio al amplificador, para que se encienda, vamos. El 24 es masa y el 13 es positivo (12 V).



Y creo que no quedan mas cables en el amplificador bose.

[fernan_ci]

jafv, gracias, pero para ser sincero, no tengo ni idea de electricidad y sonido, cuando veo un esquema de estos, me suena a chino, he intentado conectar todo en el suelo pero no he podido, es como si faltaran concectores, supongo que cuando desmonte puertas, etc... estarán por ahí, pero hasta dentro de unos 10 días no me pondré a desmontar todo porque igual necesito el coche la semana que viene un par de días. Hoy me he entretenido un rato y he puesto el subwoofer, y como no tengo ni idea, voy a ir poniendo lo que vaya haciendo. Las fotos las he sacado cuando he montado todo, pero explicaré como hacer las cosas.



Primero hay que quitar unos cuantos tornillos. Aflojar con llave del 17 y quitar el tornillo con una allen





Luego este





Luego este





luego estos





y los cuatro del embellecedor metálico





Luego se saca un poco el embellecedor, se tira del panelado derecho y sale todo.





Se sujeta el subwoofer con 3 tornillos y listo.











Manopollo, aquí te dejo la foto de los altavoces por delante.



[jafv]

No te quejes tanto, que no es cuestión de electricidad y sonido, sino de seguir las tuberias,digo los cables. Todo tiene que estar conectado y son como tuberías, entra por el "+" y sale por el "-". El "-" normalmente es la masa del coche y además se utiliza de manera común.



¿Que parte has podido conectar en el suelo y que parte no? ¿Tienes el cable que se conecta al amplificador Bose?, ¿en que termina por el otro lado?.



En una de las fotos se ve el conector del amplificador Bose, y con lo que te he comentado ya podemos saber a donde va cada cable, hay que ver a donde llega cada pin del conector y si hay cable para ello.



Además de desmontar todo, tienes que tener claro como va conectado, no sea que luego tengas que desmontar todo otra vez para pasar un solo mísero cable.

[fernan_ci]

Creo que algo voy entendiendo, entonces creo que los pines del conector del amplificador BOSE es este (el despiece es de uno del 2000)





Y el conector mío es este





Entonces siguiendo cada cable que sale de aquí, me dirá donde va uno ¿no?



Por cierto, es cable que tiene el conector del ampli en una esquina, al otro lado es todo lo que se ve en esta foto, es inseparable (es todo uno, el conector del ampli está en la parte más cercana, el marrón entre dos azules, cada uno de los cuales va a una puerta trasera)





Esta mañana he intentado conectar todo y es raro, los cables de las puertas los conecto a los altavoces, pero es como si faltara algo entre los cables de las puertas (las 4) y el cableado principal, ya que no encuentro la manera de conectarlos, intentaré poner fotos más explícitas de esto mañana.
