CONECTAR CUADRO AL VAGCOM fuera del coche

[mikela4]

Hola chicos y chicas ! Como estoy en casa, he investigado un poco una cosa que me tenia mosqueado jeje... Para los que quieren hacer un test de agujas despues de desmontar el cuadro y antes de montarlo en el coche, hay que buscar primero una fuente estabilizada y filtrada de 12v. O bien una bateria del coche. Despues, hay que hacerse con 2 enchufes, el azul y el verde que van al cuadro. Luego un enchufe hembra del cable OBD. Y las conexiones :

En los cuadros con conectores 2x32 + 1x20

CONECTOR AZUL
Pin 1 y 23 al +12v y los dos juntos al pin 16 del OBD
Pin 7,9,24 al ( - ) negativo con los pines 4 y 5 del OBD

Pin 25 k line al pin 7 OBD



En los cuadros con conectores 3x32

CONECTOR AZUL

Pin 1 y 23 al +12v y los dos juntos al pin 16 del OBD
Pin 7,9,24 al ( - ) negativo con los pines 4 y 5 del OBD

CONECTOR VERDE

Pin 28 k line al pin 7 OBD.

Nada mas. Espero que a alguno le sirva. Decir que esto vale para los cuadros 8D0 919 xxx, en los restyling no se cuales seran los pines, supongo que los mismos menos el pin 25 que en los cuadros 8D0 920 xxx, seria el 28.
Un saludo!

Editado 21 de Enero del 2014 por sata
Ampliación/correción info de conexiones

[Athabasco]

Hola chicos y chicas ! Como estoy en casa, he investigado un poco una cosa que me tenia mosqueado jeje... Para los que quieren hacer un test de agujas despues de desmontar el cuadro y antes de montarlo en el coche, hay que buscar primero una fuente estabilizada y filtrada de 12v. O bien una bateria del coche. Despues, hay que hacerse con 2 enchufes, el azul y el verde que van al cuadro. Luego un enchufe hembra del cable OBD. Y las conexiones :



CONECTOR AZUL

Pin 1 y 23 al +12v y los dos juntos al pin 16 del OBD

Pin 7,9,24 al ( - ) negativo con los pines 4 y 5 del OBD

CONECTOR VERDE

Pin 25 k line al pin 7 OBD.



Nada mas. Espero que a alguno le sirva. Decir que esto vale para los cuadros 8D0 919 xxx, en los restyling no se cuales seran los pines, supongo que los mismos menos el pin 25 que en los cuadros 8D0 920 xxx, seria el 28.

Un saludo!



Pues no pides tu ná, jeje, vamos que antes hay que pasarse por el desguace y hacerse con unos conectores, no?.



Deja que ponga algo de cosecha propia Mikelitoa4, si disponeis de cableado suelto de ordenadores que hayais deswuazado podeis utilizar los conectores IDE que se utilizan para conectar los discos duros o los reproductores de cd/dvd tales como estos para sustituirlos por los conectores azul y verde (hay que recortarlos un poco):





Y para conectar al OBD hembra, los pins de las conexiones de corriente que alimentan tambien los HD y reproductores y que salen de las F.A. de los PC's.





Mikel, hay una cosa que no aclaras, mas bien por que en la primera posicion de los pines si lo pones pero despues no, tambien van juntos los pines 4 y 5 del obd, no, al igual que 7,9 y 24 del conector azul?.



Podrias hacer un pequeño croquis con el paint mismo, pisha, el dia que estes aburrido, jeje.



Por cierto, buen apunte para los que trasteamos con cables y esas cosas.



S2

[IN audi TO]

Es mas facil como lo hago yo, desmonto el cuadro y le quito el plastico transparente, luego lo enchufo al coche, hago el test y modifico las agujas ( si hace falta ) lo desenchufo y lo monto otra vez.



El cableado y todo lo que pones lo tengo por que lo coji de un resguace pero es un rollo.





UN SALUDO



AAAAAAAAAAAAAAAAAAAAAAAAAAAAADIOS

[Athabasco]

Es mas facil como lo hago yo, desmonto el cuadro y le quito el plastico transparente, luego lo enchufo al coche, hago el test y modifico las agujas ( si hace falta ) lo desenchufo y lo monto otra vez.



El cableado y todo lo que pones lo tengo por que lo coji de un resguace pero es un rollo.





UN SALUDO



AAAAAAAAAAAAAAAAAAAAAAAAAAAAADIOS



Hombre, si estas vivo..... :clap1:



S2

[mikela4]

Mikel, hay una cosa que no aclaras, mas bien por que en la primera posicion de los pines si lo pones pero despues no, tambien van juntos los pines 4 y 5 del obd, no, al igual que 7,9 y 24 del conector azul?



Efectivamente, si señor ! Mas abajo tienes la idea expuesta en practica ! Buen apunte, no lo habia pensado !



Es mas facil como lo hago yo, desmonto el cuadro y le quito el plastico transparente, luego lo enchufo al coche, hago el test y modifico las agujas ( si hace falta ) lo desenchufo y lo monto otra vez. El cableado y todo lo que pones lo tengo por que lo coji de un resguace pero es un rollo. UN SALUDO AAAAAAAAAAAAAAAAAAAAAAAAAAAAADIOS



Si es que esto lo hacemos todos, porque si no, como ajustas la posicion de las agujas? Pero me da a mi que es mas rollo lo de enchufar el cuadro sin el cristal en el coche, que hacerlo en casa, sobre una mesa, tranquilo. Esta era la idea !

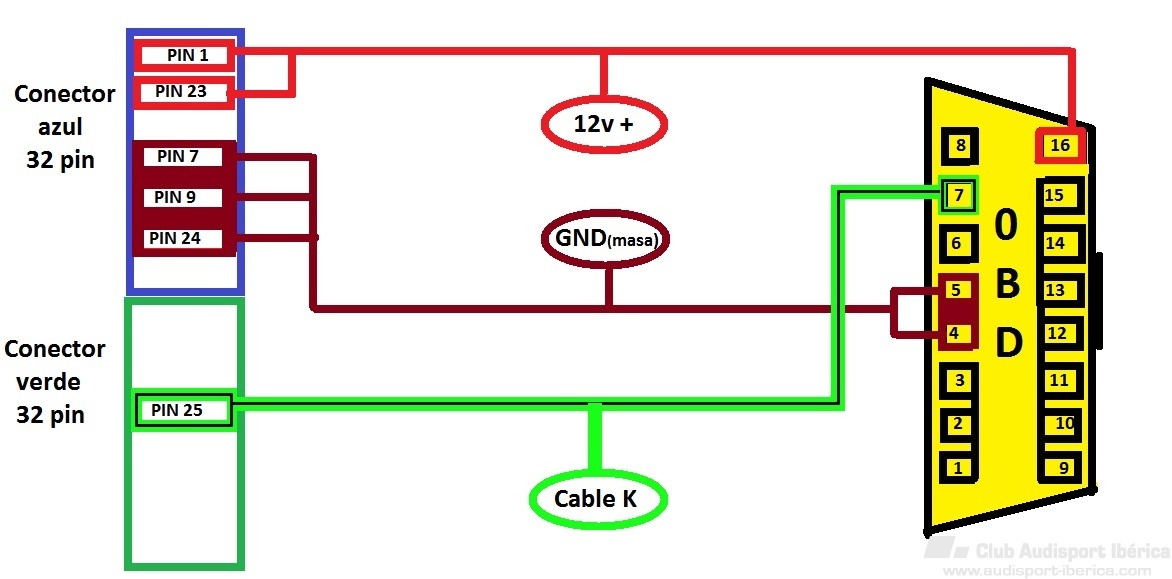

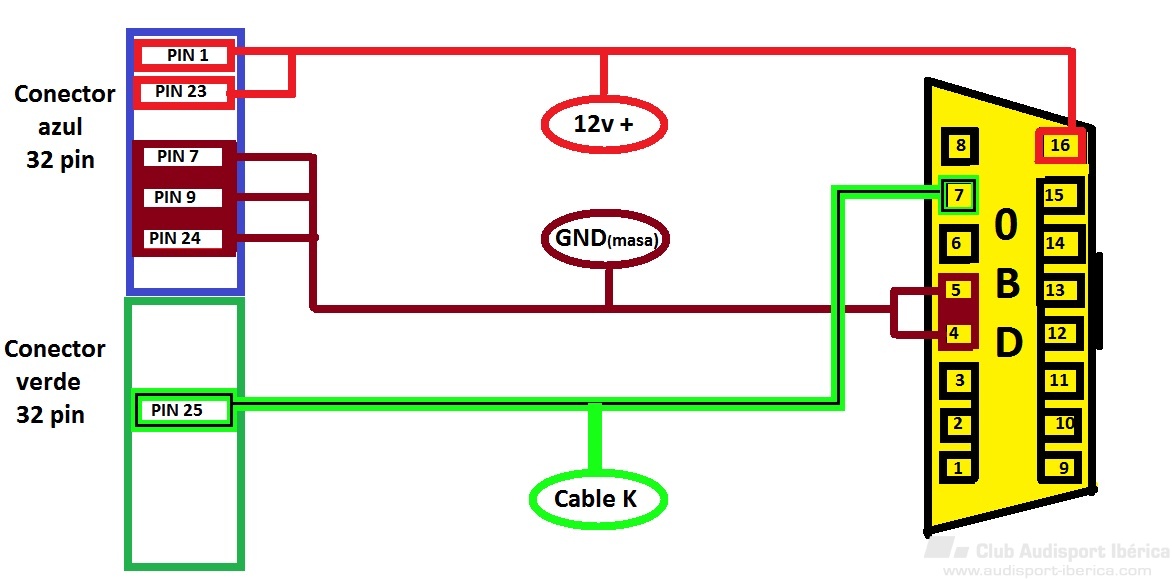

Aqui el esquema :





Espero que la entendaís !

Pdt. Por si alguien necesita la descripcion de cada pin del cable OBD, AQUI el enlace ! En la misma web, AQUI PAGINA PRINCIPAL, se puede ver la descripcion de los pin's de muchissimos otros enchufes. AQUI , la pagina de los enchufes !

Editado 6 de Abril del 2013 por mikela4

[Athabasco]

Ahi estamos ese es mi Mikel ahora ya esta rematao jeje.



S2



Athabasco desde el put* móvil

[IN audi TO]

Es mas facil como lo hago yo, desmonto el cuadro y le quito el plastico transparente, luego lo enchufo al coche, hago el test y modifico las agujas ( si hace falta ) lo desenchufo y lo monto otra vez.



El cableado y todo lo que pones lo tengo por que lo coji de un resguace pero es un rollo.





UN SALUDO



AAAAAAAAAAAAAAAAAAAAAAAAAAAAADIOS



Hombre, si estas vivo..... :clap1:



S2





De momento si JEJEJEJEJEJE



Vale lo entendi mal, pense que era lo que hacias para ajustar las agujas.

Asi conecte el cuadro mio cuando repare el FIS.





UN SALUDO



AAAAAAAAAAAAAAAAAAAAAAAADIOS

[A4 turbo]

Joer, no parais, ahora sólo os falta que haga la prueba de agujas al poner el contacto como los coches modernos, jejejejeje.

[mikela4]

No te creas, no es mala idea !



Investigando

Editado 10 de Abril del 2013 por mikela4

[JuanK_A64F]

muy bueno Mikela...... yo lo sabia ya pero eres un crack

SALU2

Editado 12 de Mayo del 2013 por Carlos A4 B5

[mikela4]

Carlos, es que estaba hasta las narices de tanto andar del coche en casa y viceversa, ençima el portátil con la batería muerta, pues otro cable y su pu... madre jeje! Y como me gustan los experimentos



Sent from my Samsung Galaxy S4





[mikela4]

Kpasa , te lo he explicado en el otro hilo: vale para todo!



Sent from my Samsung Galaxy S4





[mikela4]

Que no, hombre ! Que no es por esto, no eres pesado, es mejor ser pesado que ignorante ! Simplemente porque esta tambien explicado en el otro hilo



:ranting2: Es lo que pasa con el puñetero tapatalk y la m**** tres iconos que tiene !!!! Que en cualquier momento puede parecer que dices las cosas de la manera que nisiquiera lo has pensado !!!!

Editado 26 de Junio del 2013 por mikela4

[zeimon]

se me suma otro problema cuel es la numeracion de los pines en el cuadro ya que en el mio no estan numerados



saludos



Mira el conector.seguro que ahí viene numerado



Enviado desde mi GT-S5839i usando Tapatalk 2





[zeimon]

ya lo mire en el conector no pone nada



Mirate este hilo. Aqui viene el pineado de todos los cuadros. El tuyo es de conectores amarillo, azul y rojo o negro



http://www.audisport-iberica.com/foro/index.php?/topic/305436-cuadro-can-bus-conectores-de-32-pins-azul-verde-y-gris/
