Ayuda con conexion de radio 2din erisin

[ioanadrian50]

Hola de momento no tengo las conectores que he pedido aber si hoy me iega un saludo



my fis audi a4 b7





[totri]

Ok, gracias ya dirás cosas que has pillado este de audiolink. O cual.

[ioanadrian50]

Hola hoy me ha llegado el conector pero tengo problemas no es compatible con el de la radio gps piolinin mandame por favor un mp como lo as echo tu si no es mucha molestia



my fis audi a4 b7





[ioanadrian50]

Foto de los conectores que no son compatibles



my fis audi a4 b7





[totri]

El conector no es igual que el de la foto que he puesto?

Es que yo he recibido también hoy el mio que es el de la foto entonces tampoco me ira bien o que?





-

[Shadax]

Foto de los conectores que no son compatibles



my fis audi a4 b7



Necesitarás el cable que te puse en el post anterior.

[ioanadrian50]



my fis audi a4 b7





[Shadax]

Este

[totri]

Shadax, entonces yo también necesitare ese conector o dependerá de las conexiones de la radio, que a mi meda que estas radios chinas están cortadas por el mismo patron. No entiendo la ultima foto que has puesto, entonces que se necesitan los dos o solamente el tuyo.

Editado 3 de Diciembre del 2013 por totri

[Shadax]

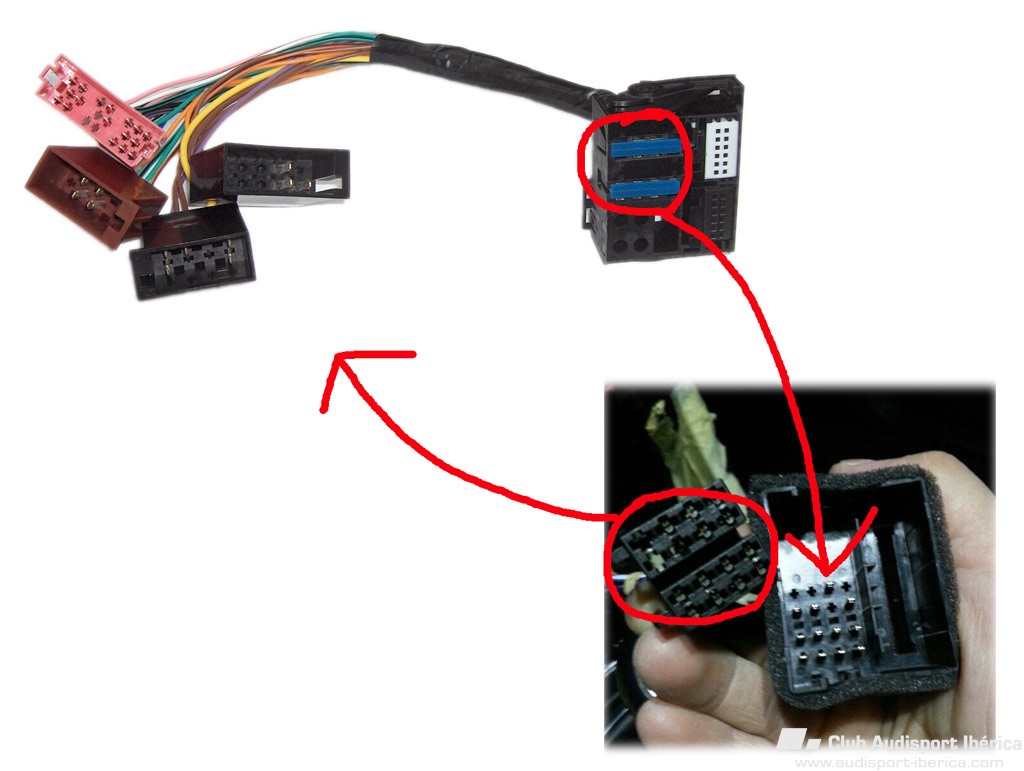

Si el de la radio es como el de la imagen, si. El de la imagen es un Fackra QuadLock. El cable es un convertidor de ISO a Fackra QuadLock. Yo también tuve que comprar uno.

[totri]

Haber Shadax, perdona mi estupidez es que hoy estoy un poco espeso, los dos o solo es tuyo?



Yo tengo ya el de la foto, ahora que necesito añadir el tuyo o no y simplemente tirar el mio y comprar el tuyo?.

[Shadax]

Igual soy yo que me estoy liando. A ver, por lo que yo veo, ioanadrian50 muestra en su foto ( la que sujeta los cables con la mano ) los dos conectores machos que vienen en el coche ( que yo sepa iban 3 conectores y no 2 ) y el conector hembra QuackLock que tiene el navegador. En ese caso, lo que tiene que utilizar es el de la foto que yo he puesto, que se encarga de puentear los pines y llevarlos a su sitio.

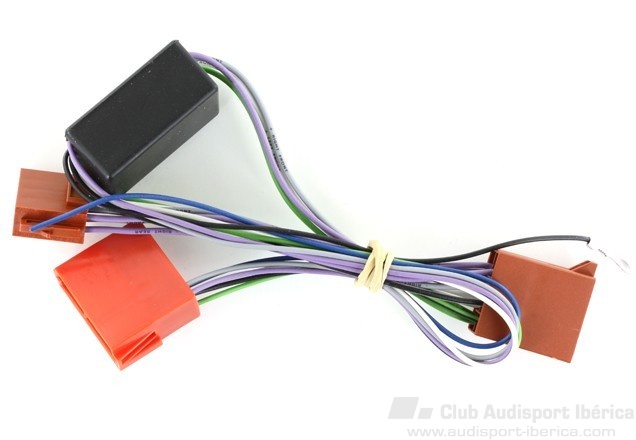

El otro cable que ha posteado, el del cabezal rojo sería el que debiera realizar esa función, pero si me decís que no encaja, algo habéis pedido mal. Si podéis postear las fotos con más detalle trataremos de aclararlo.

[ioanadrian50]

Bueno bueno que mala suerte tengo otra vez a espera entonses tengo que comprar uno igual como el de la foto? Gracias un saludo



my fis audi a4 b7





[totri]

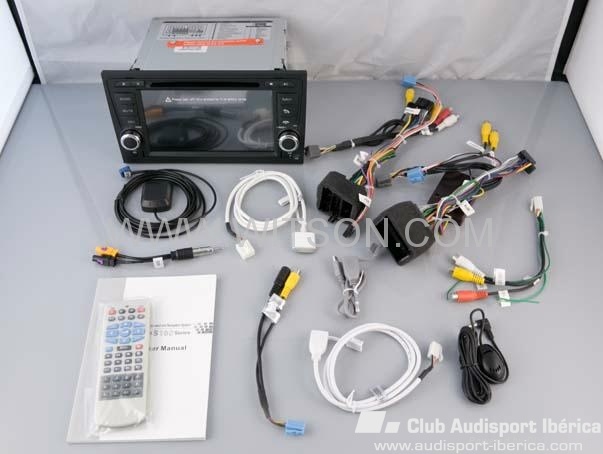

Haber yo he comprado el Witson y trae las conexiones de la foto, y he comprado estos conectores, entonces que necesitó yo, cierto es que hasta el martes no recibo la radio y no puedo al 100% decir exactamente como serán los conectores.

[Shadax]

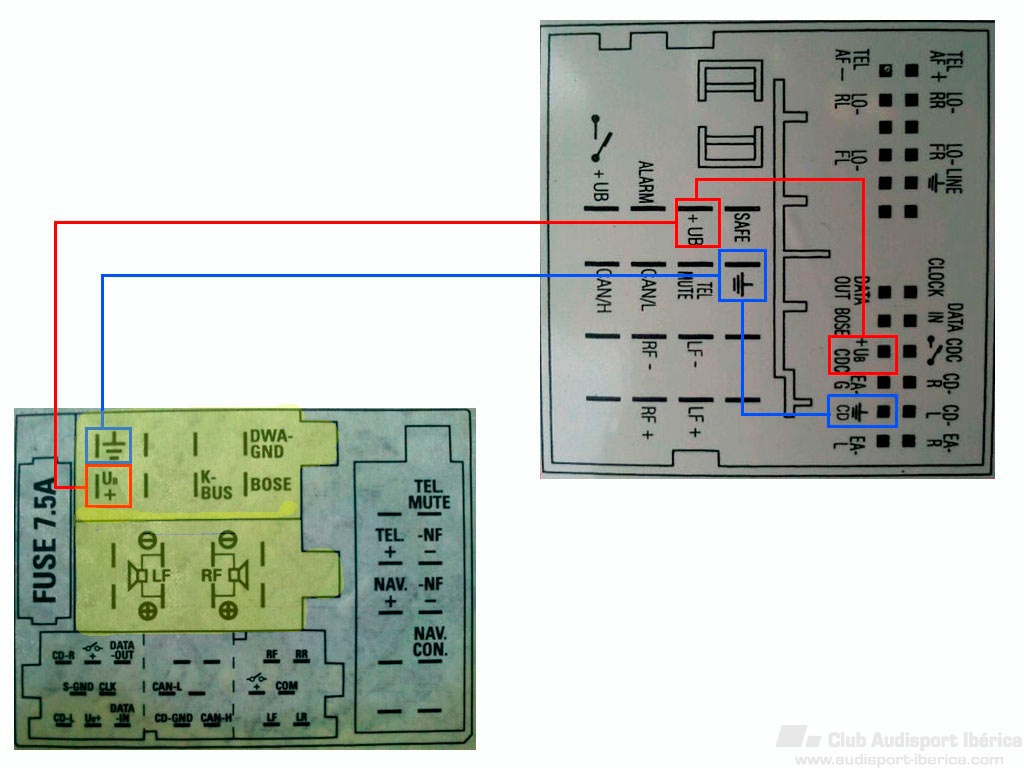

Os posteo el diagrama de qué es cada pin. Los bloques amarillos son los que se utilizarán. Las líneas rojas y azul son las de la energía. Ignoradlas porque son las que pinté para ilustrar un problema que tuve con el BNS.

Editado 3 de Diciembre del 2013 por Shadax
