INSTALACIÓN CÁMARA DELANTERA ROADROVER

[MGM01]

Mira lo que he encontrado por ahí....

http://www.aliexpress.com/item/All-round-view-car-camera-control-box-for-4-camera-system-control-four-way-camera/1673531914.html





[Tineo]

Mira lo que he encontrado por ahí....

http://www.aliexpress.com/item/All-round-view-car-camera-control-box-for-4-camera-system-control-four-way-camera/1673531914.html







Es muy interesante!

[zZarZiLLoSs]

Aqui os dejo unos cuantos car video automatic switch



http://www.aliexpress.com/item/Intelligent-control-car-camera-video-switch-car-video-automatic-switch-connect-front-or-side-left-right/1902128616.html

http://www.aliexpress.com/item/intelligent-control-two-channel-car-camera-video-switch-car-video-automatic-switch-connect-front-or-side/1673822346.html

http://www.aliexpress.com/item/All-round-view-car-camera-control-box-for-4-camera-system-control-four-way-camera/1673531914.html

Ahora encontrar una cámara delantera pero para grabar movimiento .......... buena, bonita y barata

:db: :db: :db:

[taelnp]

Me interesa mucho el esquema de conexión que puso Tineo para la cámara delantera con el roadrover. Yo también llevo el roadrover con cámara trasera y quiero añadirle la delantera para que inicie sola al sacar la marcha atrás durante 15 segundos con un relé temporizado y un ladrón rca como comentáis.

Me podríais explicar un poco mejor el esquema que pusisteis y si hay algún problema en él?



Entiendo que habría que poner un relé de dos posiciones. La posición normal (pos1) sería que active al poner la marcha atrás mediante por ejemplo como lo tengo yo ahora, la luz de marcha atrás conectada al cable azul del roadrover, y cuando se quite la marcha atrás el relé pase a la posición de reposo (pos2) y que en este posición habría que poner un segundo relé, pero este temporizado para que al pasar los 10segundos desconecte.

Nota: las dos cámaras cogen corriente directa mediante los relés y van enchufadas a la misma entrada de video del roadrover con el ladrón rca que comentasteis.



¿Problemas, fallos de esto?

[Tineo]

Al final he comprado un switch de los que ha puesto Zarzzillos, y es que ya tengo el cableado de la,delantera ya en la caja de aguas, a ver si completo la instalacion un finde de estos..







El switch de dos camaras sale por menos de 20 euros, no merece la pena liarse con otros inventos y funciona bien según me comenta Z. El único "problema" es que los tempos vienen preestablecidos.



Lo que si voy a hacer es que el botón de activación opcional que trae este switch (de la delantera), vaya con el botón PDC original de la botonera, para eso sólo tengo que añadir un rele a la instalacion. Los que tengan PDC delantero de fabrica, necesitarían añadir un diodo de potencia para aislar las dos ramas del circuito.

pondré unas fotos cuando lo termine.

[taelnp]

Donde has conseguido el swith ?

[Tineo]

Donde has conseguido el swith ?

Es éste, la versión para dos camaras

http://m.aliexpress.com/item/1901015527.html?productId=1901015527&productSubject=Car-Multiple-Cameras-Image-Switch-Control-Box-for-Front-Rear-Left-Right-View-Parking-Camera-System&tracelog=wwwdetail2mobilesitedetail



El pulsador cierra un circuito +12v y mantiene la camara delantera hasta volver a pulsarlo, poner marcha atras, o quitar.contacto.

[taelnp]

Una pregunta, dices que cuando sacas la marcha atrás, la delantera queda encendida permanentemente. No entiendo muy bien como funciona esto. El cable azul del Roadrover, el que detecta que la marcha atrás está metida, ¿Donde lo conectas ahora? Antes lo tenía a la luz de freno de marcha atrás directamente. Y la corriente de la cámara de marcha atrás la tenía con un relé a la luz de marcha atrás cogiendo corriente directamente de una luz que ahora no me acuerdo.



Debería cambiar todas estas configuraciones de la cámara de detrás para enchufar las dos cámaras delantera y trasera directamente al swith con corriente también directaemente conectada al switch para cada cámara,no?

[Tineo]

Una pregunta, dices que cuando sacas la marcha atrás, la delantera queda encendida permanentemente. No entiendo muy bien como funciona esto...



No,

al sacar marcha atrás, se activan 15 segundos de camara delantera automáticamente.



Lo que hace el boton adicional es permitir activar la cámara delantera a voluntad, pero la cámara trasera siempre tiene prioridad (engranar marcha atrás).

En el esquema eléctrico, este switch lo que hace es engañar al roadrover para que active la entrada de video CAM, aunuqe finalmente estemos viendo la delantera. Es un puente: el cable azul de marcha atras se conecta al switch y el cable azul del roadrover al switch

[taelnp]

Perfecto, todo claro.... gracias! Procederé a la compra.



El cacharrín trae pulsador o le enganchas tu el pulsador que tiene ? Estoy pensando en conectarle ese pulsador a uno de los botones que tengo de adorno al lado del boton del esp

[Tineo]

Perfecto, todo claro.... gracias! Procederé a la compra.



El cacharrín trae pulsador o le enganchas tu el pulsador que tiene ? Estoy pensando en conectarle ese pulsador a uno de los botones que tengo de adorno al lado del boton del esp

Precisamente a uno de esos (será el del PDC delantero al lado del esp) le voy a conectar los dos cables que van al pulsador del switch...

Si lo tienes sin uso como yo lo puedes usar pero no se puede directamente ya que fundirás fusible, tendrás que poner un relé ya que estos botones orginales sólo cierran circuito de masa.

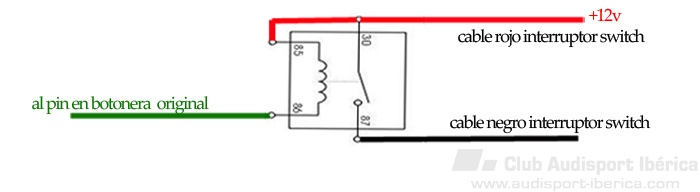

el esquema seria como este con un relé tipico de automoción de toda la vida.

Si tienes PDC delantero instalado, ya hay que complicar algo más la instalación

Editado 9 de Diciembre del 2014 por Tineo

[taelnp]

PDC no sé lo que es, pero no lo debo de tener porque ni a la derecha ni a la izquierda del ESP tengo botón, están todos con el plástico.

THanks a lot! me ha servido de mucho tu info. Estas navidades lo monto todo.

[Tineo]

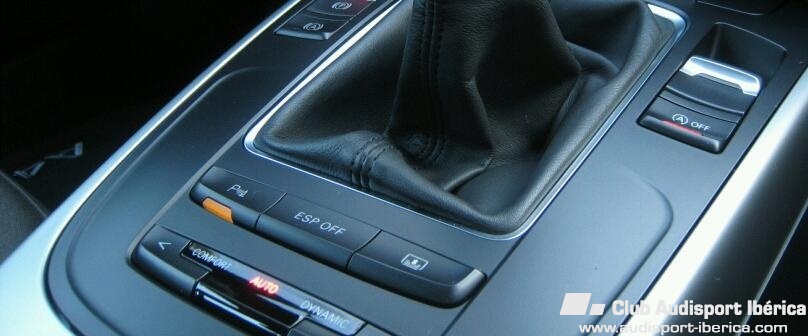

botonera esp b8lnp" post="4340024" timestamp="1418161381"]PDC no sé lo que es, pero no lo debo de tener porque ni a la derecha ni a la izquierda del ESP tengo botón, están todos con el plástico.

THanks a lot! me ha servido de mucho tu info. Estas navidades lo monto todo.



Ok,

Por lo que decías creí entender que tenías la botonera completa.

Me refería a utilizar el botón izquierdo. Un saludo.

[rafis]

Buenas , como llevais al final este tema? Estoy interesado en ver como os ha quedado al final , ya que yo tb llevo el RR y queria ver si os funciona bien y si llega a ser practico , asi como saber que camara delantera , swicht ( ya no funciona el enlace que puso en dia el Sr. Tineo ) y demas.



Sobre todo , el tema de poner la camara delantera es para "protejer" de posibles golpes a la parte saliente del paragolpes.



saludos y gracias

[taelnp]

En ello andamos, por ahora la tengo pedida pero aún no m eha llegado... cuando la monte ya te comentaré
