Esquema etapa bose

[Dj_YiYi]

Hola!

Montando el cableado para meter el quipo de sonido me he enocntrado con la etpaa bose que lleva mi coche pero claramente esta desconectada a ver si alguien me podri decir para que es cada cable aki pongo fotos

Gracias!!!

[Dj_YiYi]

por al otra cara

[PyE]

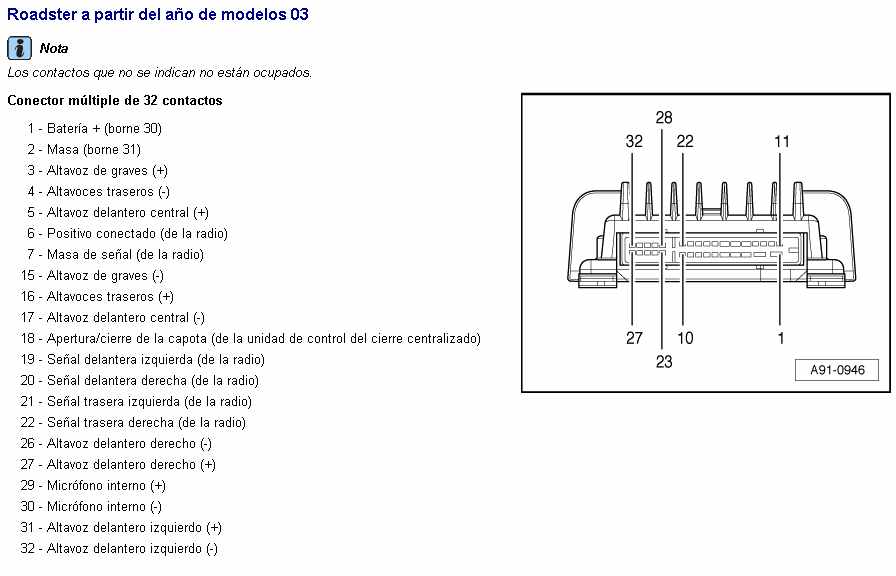

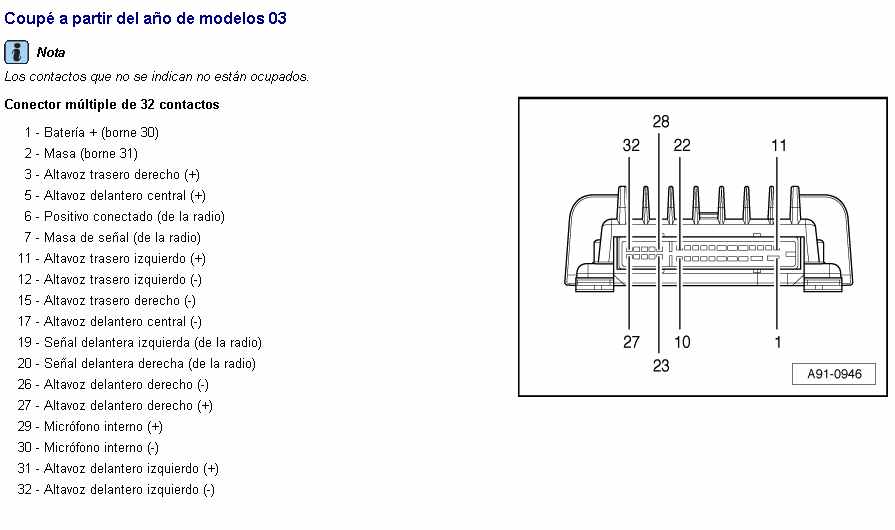

No sé el modelo exacto de tu coche pero puede que esto te ayude...



Un saludo.

[PyE]

[PyE]

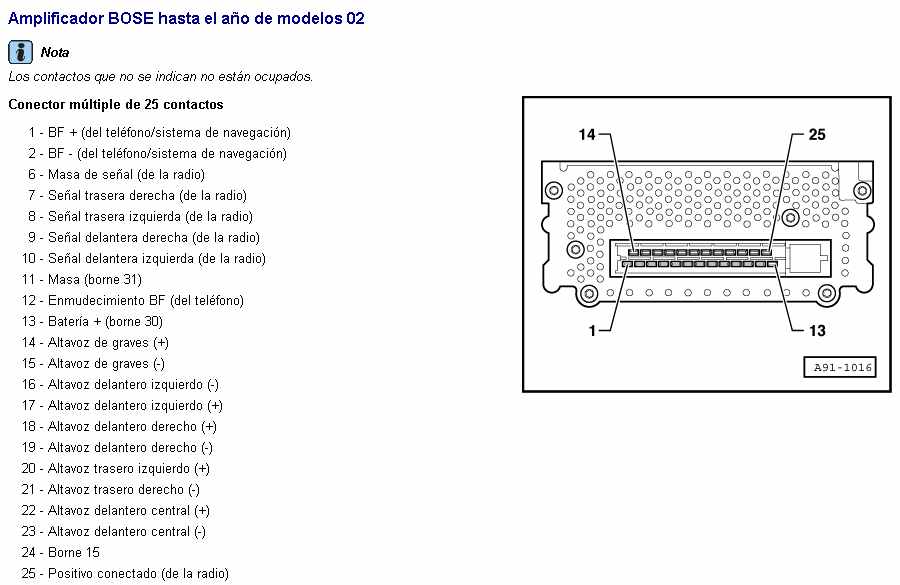

y última....

[Dj_YiYi]

Muchas gracias la mi es como la primera gracias por la ayuda
