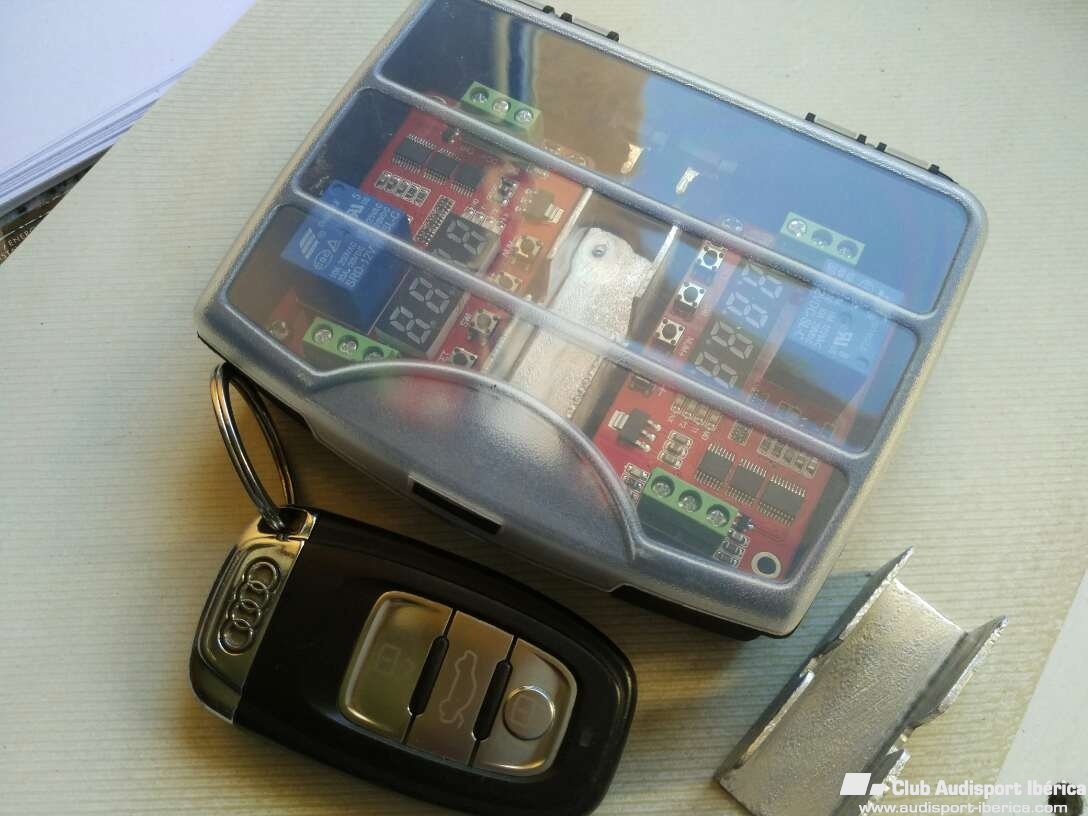

Tineo Publicado 29 de Octubre del 2016 Denunciar Publicado 29 de Octubre del 2016 (editado) Ok Tineo, ya quedamos a la espera de ver terminado el proyectoMe faltan unos diodos de potencia y un conmutador para ir terminando el invento. El módulo va a quedar muy chulo y muy compacto, para colocar al lado de la confort. La caja es del Leroy Merlín de 1,30 euros jajaja Editado 29 de Octubre del 2016 por Tineo Responder
Roberk8 Publicado 29 de Octubre del 2016 Denunciar Publicado 29 de Octubre del 2016 Eres un maquina Tineo [emoji1319][emoji1319][emoji1319][emoji1319] Qué ganas de verlo [emoji44][emoji44][emoji44] Enviado desde mi iPhone utilizando Tapatalk Responder
CrucetA-4 Publicado 30 de Octubre del 2016 Denunciar Publicado 30 de Octubre del 2016 La de idea de la caja es buena, jaja.. gran trabajo.. Deseando verlo.. S2 Enviado desde mi RS4 Responder
franvix92 Publicado 30 de Octubre del 2016 Denunciar Publicado 30 de Octubre del 2016 Enorme!! Estoy muy interesado! Estaria genial una brico, os echo una mano con lo que haga falta para escribirla! Sent from my SM-N9005 using Tapatalk Responder

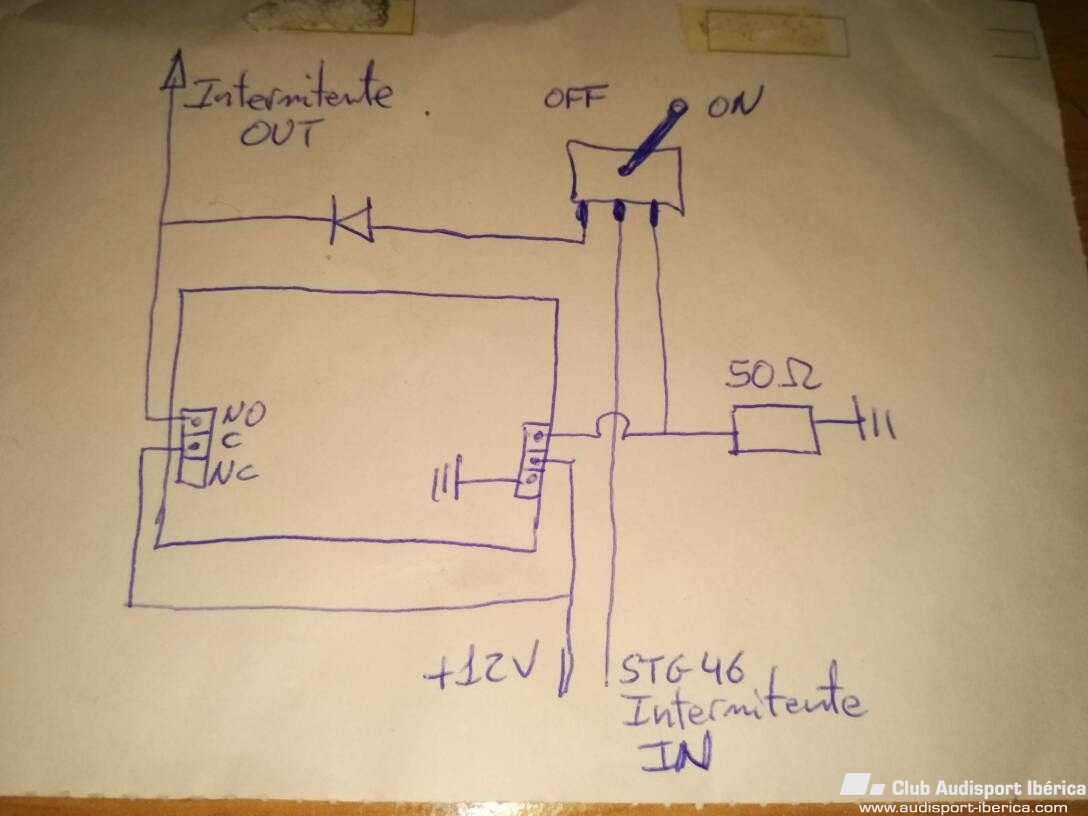

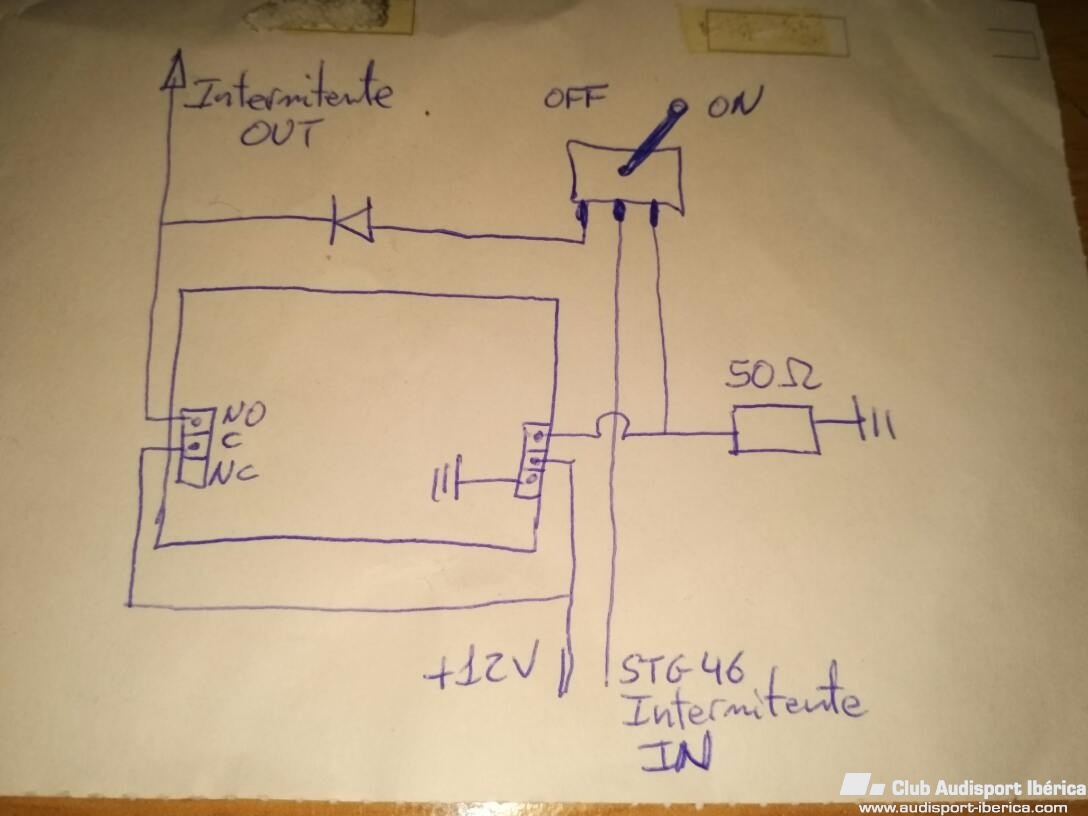

Tineo Publicado 30 de Octubre del 2016 Denunciar Publicado 30 de Octubre del 2016 (editado) Enorme!! Estoy muy interesado! Estaria genial una brico, os echo una mano con lo que haga falta para escribirla! Sent from my SM-N9005 using Tapatalk Ya que veo expectación, voy a adelantar el esquema chatarrero,jajaja;. por supuesto se admiten sugerencias. La prioridad es proteger de una posible realimentación inversa de la centralita 46 si falla el cacharro chino y tambien tener una desconexión fácil del tinglao con una única tecla Editado 30 de Octubre del 2016 por Tineo Responder
CrucetA-4 Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 Una pregunta tineo, como haces qué las dos partes del foco actuen? Lo digo por que solo veo una salida.. Lleva en total cuatro aparatos de estos para el brico?? S2 Enviado desde mi RS4 Responder
lukiA3 Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 Pedazo de brico va a ser este. Voy a esperar a que este acabado para liarme con los materiales. Mi mas sincera enhorabuena, tanto por la idea como por compartirlo por aqui Responder
CrucetA-4 Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 Yo es no podré ponerlo[emoji29].. soy prefacelift.. Enviado desde mi RS4 Responder
Tineo Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 (editado) Una pregunta tineo, como haces qué las dos partes del foco actuen? Lo digo por que solo veo una salida.. Lleva en total cuatro aparatos de estos para el brico?? S2 Enviado desde mi RS4 sólo se interviene sobre los pilotos exteriores, el interior va tal cual. Obviamente es un módulo para cada lado aunque vayan en la misma cajita. El que sepa un poquito de electrónica ya verá por donde voy pero os explico un poco: - este modulo temporizador colorao nos permite configurar los tiempos de retardo y de encendido con precisión de milisegundos en el borne NO (normalmente abierto, en inglés). T1:100ms, No es posible poner menos, el relé azul es mecánico y no puede responder en menos de una décima de segundo T2:alrededor de 400milisegundos. En principio lo que buscamos es un efecto "Wave" diferente a esos retardadores del mercado de 200 euros. Ajustando tiempos tambien se puede poner un semidinámico puro. Los modulos se programan en un instante y permanece en memoria aunque se apague el módulo. - con el conmutador nos permite elegir ON: semidinamico OFF: "aqui no ha pasado nada" para itv. - la resistencia de 50 ohm es para falsear el consumo del intermitente exterior (son sólo unos 3 ó 4 watios) y engañar a la 46 para que no pite fallo en FIS. El calor que se desprende es muy bajo, aunque por si acaso le voy a poner un buen disipador. Esto no tiene nada que ver con los canceladores de bombillas grandes que conocéis que esos si que generan muchísimo calor. - El diodo de potencia es para proteger de una indeseada alimentación inversa a la 46 en el modo OFF: el relé delcacharro chino se podría poner chiflado o pasarle algo. Asi se blinda la centralita confort contra cualquier incidente. Pinta muy bien sobre el papel, en unos dias lo vemos en directo. Editado 31 de Octubre del 2016 por Tineo Responder
Tineo Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 Yo es no podré ponerlo[emoji29].. soy prefacelift.. Enviado desde mi RS4 jaja, ...yo tampocoo!! se lo estoy preparando a estos dos indeseables ze y Grial :p Responder
A4b8 Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 ¿Para ellos dos nada más?, ¿y los demás?, ¿nos quedamos mirando como funciona?. Vete haciéndolos en cadena, en serie o en serio, eso ya lo dejamos al gusto tuyo. Saludos... Responder

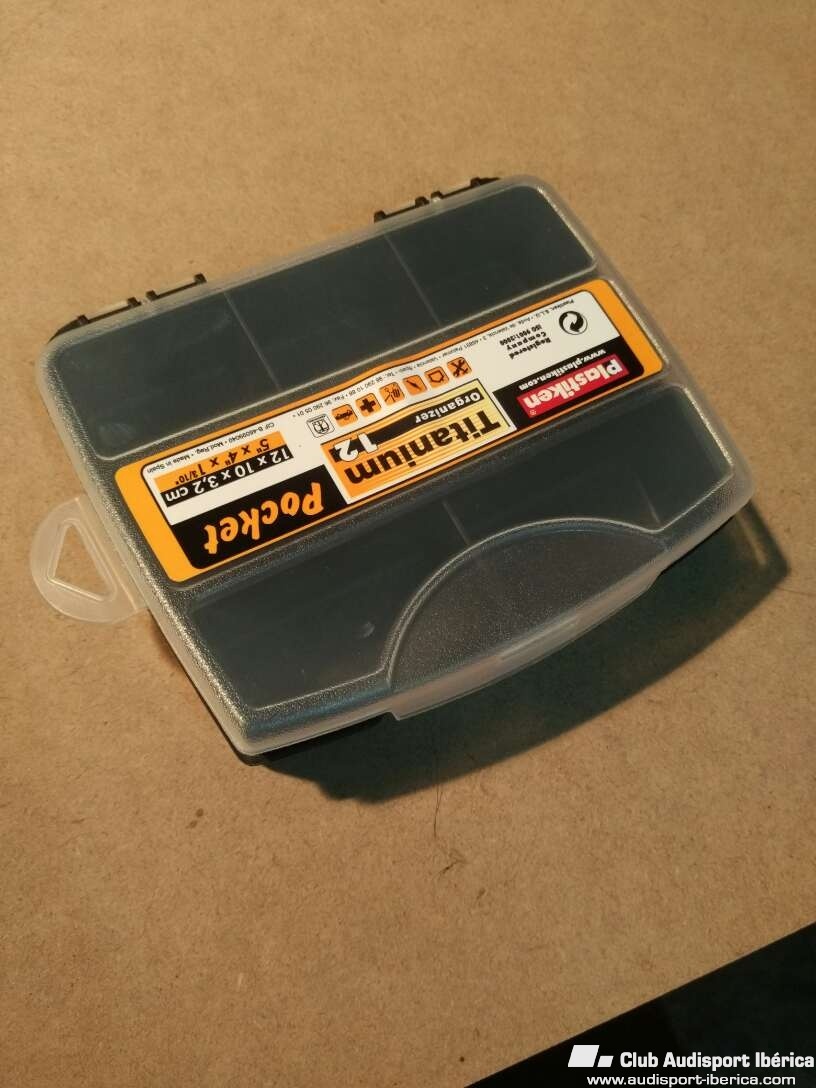

Tineo Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 ¿Para ellos dos nada más?, ¿y los demás?, ¿nos quedamos mirando como funciona?. Vete haciéndolos en cadena, en serie o en serio, eso ya lo dejamos al gusto tuyo. Saludos... jajaja, veremos como sale la cosa. Cuando esté operativo ya os pondré un hilo aparte con el brico: materiales, montaje y los parámetros de programación de los módulos que hemos instalado. Ya podeis ir buscando la caja: es un organizador pequeñito del Leroy Merlin, algo más de un euro: con unas tenazas se vacian las divisiones internas en un instante. Parece hecho a medida. el resto de material... por aliexpress. Responder
franvix92 Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 Una pregunta tineo, como haces qué las dos partes del foco actuen? Lo digo por que solo veo una salida.. Lleva en total cuatro aparatos de estos para el brico?? S2 Enviado desde mi RS4 [...] - El diodo de potencia es para proteger de una indeseada alimentación inversa a la 46 en el modo OFF: el relé delcacharro chino se podría poner chiflado o pasarle algo. Asi se blinda la centralita confort contra cualquier incidente. Pinta muy bien sobre el papel, en unos dias lo vemos en directo. El diodo de potencia no deberia ir justo en la salida de la 46, ya que la función es protegerlo qué mejor que ponerla justo al lado. (Ojo que no sé de electrónica, solo una sugerencia jeje). Mucho ánimo!! Pinta muy bien!! Responder
lukiA3 Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 Bueno y a que te refieres con efecto wave? yo he visto el tipico retardador estos que venden para el piloto exterior, es este el efecto que queremos conseguir? PD: si puedes poner enlace del modulito del Ali asi voy pidiendolo tambien. Me encantan estos bricos Responder
Tineo Publicado 31 de Octubre del 2016 Denunciar Publicado 31 de Octubre del 2016 ...El diodo de potencia no deberia ir justo en la salida de la 46, ya que la función es protegerlo qué mejor que ponerla justo al lado. (Ojo que no sé de electrónica, solo una sugerencia jeje). Mucho ánimo!! Pinta muy bien!! muy buen apunte, colocar el diodo de potencia justo la entrada. De lo que menos me fío es del relé mecánico, que pudiera quedar bloqueado. Aun así en la entrada se previene otro posible incidente más en el terminal de activacion del módulo. Responder
