Publicado (editado)

A mi lo que menos me gusta son los 227$ + envio que cuestan. ¿Os habeis fijado en la feria que monta en la esquina en el video on los faros de exposicion?



Tineo, te mandan ellos los leds: http://www.exledshop.com/exled-custom-leds/audi/exled-audi-a4-20112012-drl-2way-sequential-upgrade-power-led-modules-copy.html

Editado por txemad
Publicado (editado)

A mi lo que menos me gusta son los 227$ + envio que cuestan. ¿Os habeis fijado en la feria que monta en la esquina en el video on los faros de exposicion?



Tineo, te mandan ellos los leds: http://www.exledshop.com/exled-custom-leds/audi/exled-audi-a4-20112012-drl-2way-sequential-upgrade-power-led-modules-copy.html



Lo peor de todo esto es a ver qué haces con la centralita led QUE YA TIENE EL FARO, supongo que registre fallo en el FIS si la desconectas.

















Por cierto, han llegado las placas de estos koreanos para hacer unas pruebas, ya pondré algo en el otro hilo... :fisch:

Editado por Tineo
  • 2 semanas más tarde...
Publicado

Buenos días, alguna novedad? Tineo has podido probar esas plaquitas made in Korea?



tengo un video puesto en el otro hilo del subforo B8







y aunque todavia no lo he tenido tiempo de probarlo en el Audi, la pinta es estupenda.

Ahora estoy pendiente de material para atacar el tema: drivers pequeños (eso es un decir, jajaja) de 300mA y conectores fiables de 8 polos de aliexpres, como éstos:

HTB1y9xGKpXXXXb4XFXXq6xXFXXXG.jpg?size=9

para pasar los módulos adentro del coche.





La idea es poner un fulldynamic a los cinco canales de mis pilotos Rushi-tuneados. :p








01b-celdillas-probando-funcionamiento.jp

...aunque igual me caliento y "complico un poco mas" la instalacion para aprovechar tambien el hueco de luz de marcha atrás en el piloto del portón... :D

veremos a ver en qué para este otro proyecto.



  • 2 semanas más tarde...
  • 6 meses más tarde...
Publicado

 Buenas tardes, aunque lleve ya unos años registrado nunca había entrado tanto al foro a ver cosas, desde hace cosa de un mes entre para buscar información sobre una nueva adquisición que tendré pronto. Pero el tema es que he pasado de entrar para coger información, a entrar para alucinar con lo que hacéis, en este caso Tineo solo te diré una cosa, eres un P... maquina enhorabuena.

 Nunca me había imaginado que se podría hacer lo que estoy viendo en este foro. Mis mas sinceras felicitaciones.







  • 7 meses más tarde...
Publicado
En 25/12/2016 a las 21:49, Tineo dijo:

Conexiones en el vehículo

Dependiendo del coche, las conexiones cambian; tengo comprobados dos tipos en Elsawin:









resumiendo, para un B8 avant facelift








Son los conectores cuadrados de 17 pines de la confort: negro y marron.

Estas fotos son de la instalación en el A5 de ze







El fusible en rack negro sera como maximo 10A.



Buenas,



@Tineo te pregunto a ti ya que fuiste quien elaboró este brico. En el post de los semidinamicos de A4 que está haciendo la gente con el modulo que viene ya preparado, a mi me está dando muchos problemas y se me funden al rato de ponerlos, pienso que por algún ruido de los que comentas con el "canbus". He estado echando un vistazo a este brico y creo que voy a intentarlo a hacer conforme comentas, a ver si tengo más suerte. Realmente desconozco que parte me puede estar faltando para que al poco tiempo de uso los módulos me dejen de dar la señal con el retardo, o incluso se me fundan.



Simplemente, quería preguntarte, para separar los modulos y ponerlos uno en el lado izquierdo y otro en el lado derecho, sería posible? como podría modifica, a partir de tu esquema para hacer ambos módulos por separado?



Otra cosilla, el "+12 v bajo contacto" , si entiendo que es un cable "+12 postivo directo del coche" de donde lo podría sacar esa toma en la parte del maletero?



Un saludo







Publicado
hace 44 minutos, abrablalo dijo:



Buenas,



@Tineo te pregunto a ti ya que fuiste quien elaboró este brico. En el post de los semidinamicos de A4 que está haciendo la gente con el modulo que viene ya preparado, a mi me está dando muchos problemas y se me funden al rato de ponerlos, pienso que por algún ruido de los que comentas con el "canbus". He estado echando un vistazo a este brico y creo que voy a intentarlo a hacer conforme comentas, a ver si tengo más suerte. Realmente desconozco que parte me puede estar faltando para que al poco tiempo de uso los módulos me dejen de dar la señal con el retardo, o incluso se me fundan.



Simplemente, quería preguntarte, para separar los modulos y ponerlos uno en el lado izquierdo y otro en el lado derecho, sería posible? como podría modifica, a partir de tu esquema para hacer ambos módulos por separado?



Otra cosilla, el "+12 v bajo contacto" , si entiendo que es un cable "+12 postivo directo del coche" de donde lo podría sacar esa toma en la parte del maletero?



Un saludo









Es que deberia funcionar con lo que teneis instalado.





yo creo que el hecho qeu se te fundan es un problema de picos de señal, tambien es cierto que es extraño que no se le fundan a otros compañeros. Lo que sí he observado es que no todas las centralitas 46 se comportan así;  puede que haya variantes segun referencia.



yo probaría a montarle un filtro  (condensador+resistencia) a la activación de entrada de vuestro módulo, con eso puede que se resuelva.



Publicado (editado)
hace 16 minutos, Tineo dijo:



Es que deberia funcionar con lo que teneis instalado.





yo creo que el hecho qeu se te fundan es un problema de picos de señal, tambien es cierto que es extraño que no se le fundan a otros compañeros. Lo que sí he observado es que no todas las centralitas 46 se comportan así;  puede que haya variantes segun referencia.



yo probaría a montarle un filtro  (condensador+resistencia) a la activación de entrada de vuestro módulo, con eso puede que se resuelva.



Muchisimas gracias Tineo!!



Probare conforme dices, de que caracteristicas/capacidad nos recomendarias poner ese Condensador y Resistencia?



Estos que tu utilizas nos valdrían?



  • Resistencia cermámica 4K7 Ohm
  • Condensdor electrolítico 10uF para 100voltios.



Un saludo

Editado por abrablalo
Publicado (editado)
hace 8 minutos, abrablalo dijo:

Muchisimas gracias Tineo!!



Probare conforme dices, de que caracteristicas/capacidad nos recomendarias poner ese Condensador y Resistencia?



Estos que tu utilizas nos valdrían?



  • Resistencia cermámica 4K7 Ohm
  • Condensdor electrolítico 10uF para 100voltios.



Un saludo



mirate el post como fue montado

esos valores nos fueron bien tanto el B8 avanta facelift de Grial como en el A5 facelift de ze pequeño.

cuesta muy poco y lo tienes en cualquier tienda de electronica.



lo tendrias que poner como filtro en la señal de entrada de tus módulos. :thumbsup:

Eso sí, que la corriente que va al borne central del relé azul no pase por este filtro, ahi tienes que ponerlo directo.

Editado por Tineo
Publicado
hace 7 minutos, Tineo dijo:



mirate el post como fue montado

esos valores nos fueron bien tanto el B8 avanta facelift de Grial como en el A5 facelift de ze pequeño.

cuesta muy poco y lo tienes en cualquier tienda de electronica.



lo tendrias que poner como filtro en la señal de entrada de tus módulos. :thumbsup:

Eso sí, que la corriente que va al borne central del relé azul no pase por este filtro, ahi tienes que ponerlo directo.

Perfecto entiendo como dices.



Solo una cosa, entre el condensador y la resistencia como habría que conexionarlo para luego introducirlo a la entrada del modulo?

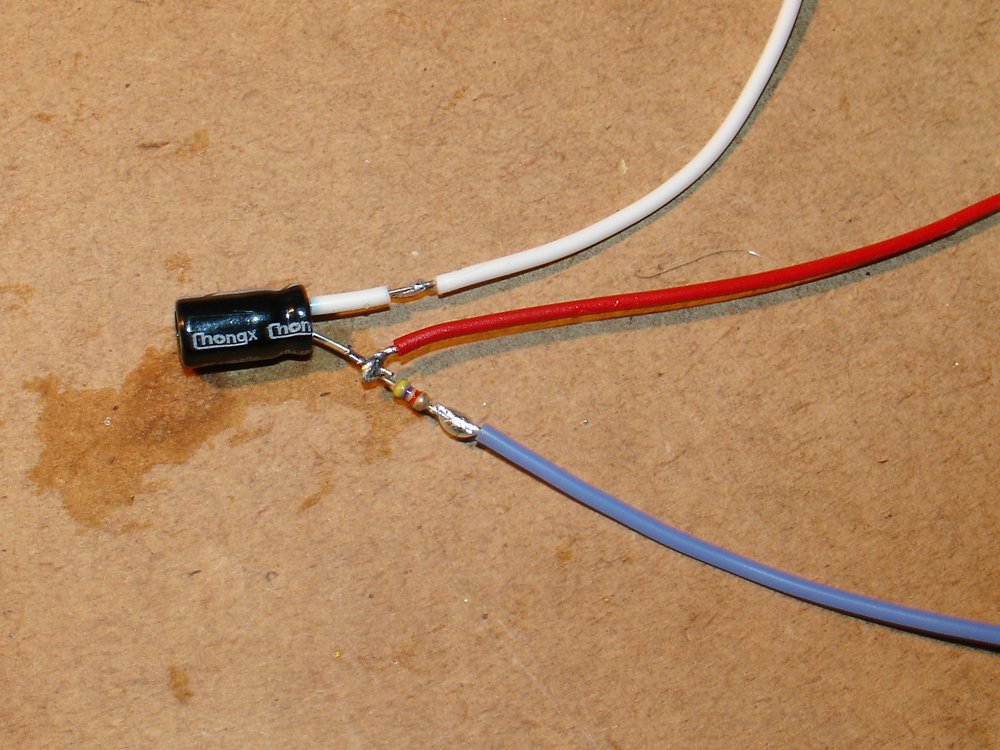

En tu post veo que hiciste este tipo de conexion...pero no me acabo de aclarar:







Una vez tenga todo claro haré un esquema "guiaburros" con todas las conexiones.


Publicado (editado)

Buenos días,



Ayer probé a ponerle el filtro (condensador +resistencia), conectando la alimentación  al nodo resistencia-condensador(+), condensador (-) a tierra y el otro extremo de la resistencia al positivo de entrada del circuito. Luego un positivo directo (sin pasar por el filtro) al terminal COM del rele.



Bueno pues no se si hice algo mal, la cuestión es que no se inmutaba el circuito..y el módulo si que funcionaba, me temo que alguna conexion indebida entre resistencia y condensador he debido poner mal para que no reciba señal suficiente el modulo.



A ver si me puedes iluminar un poco @Tineo



Editado por abrablalo
