Sistema de vacío

[Eliascalderas]

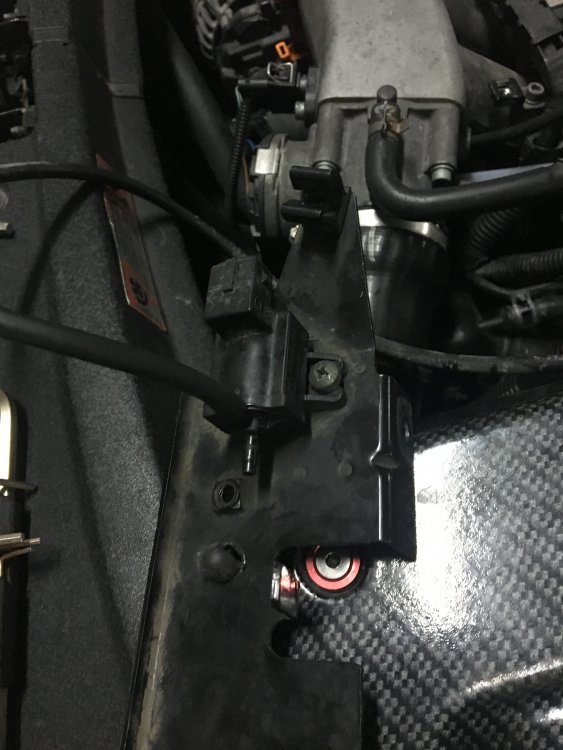

Tengo una válvula en estas condiciones y por más que le doy vueltas no encuentro el sentido

un tubo creo que le falta

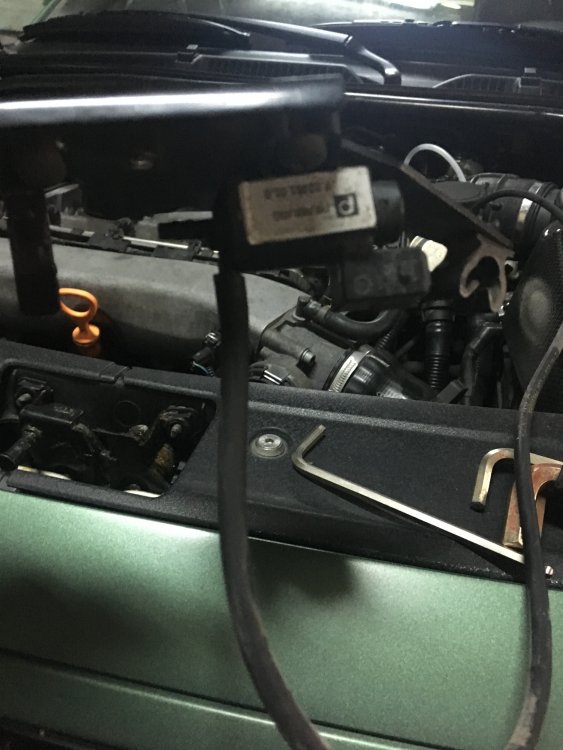

alguno me podría pasar una Foto de. Cómo va esto ?



[Caparros]

To tienes que abrir 3 hilos para cada tema que tengas dudas Elias, podrias haber seguido cuando te mandé el diagrama de vacio, ese tubo no es de el coche, es un tubo de presión de aire o hidráulicos, yo los uso para mi sistema de hidrógeno, pero no se para que estará eso en tu coche, la válvula esa tampoco está en mi coche y puede ser una válvula anti retorno (de un sistema de hho)  sigue el tubo a ver si por un lado van a una "cosa cuadrada o cilindrica de unos 15 cm" y el otro llega al filtro del aire y me dices.

[Eliascalderas]

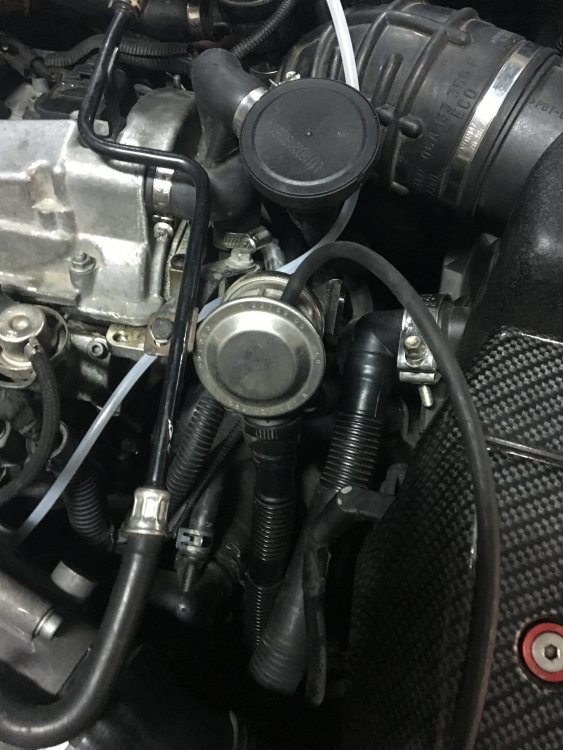

Va a eso metálico redondo que puse en la Foto

a nada de filtro de aire

me trae loco

disculpa por abrir los hilos,pero no tengo mucha cobertura y creo que no se envía,en fin un lío

me tiene esto loco ya no encuentro lógica que esa válvula este un tubo desconectado cuando yo veo este gráfico

y yo todo eso en mi coche no existe

a saber que hicieron en su día puff

muchas gracias por ayudarme pero con el gráfico a lo que tengo no me cuadra por qué veo que. Me faltan piezas o yo ya se me metió en la cabeza

que no lo veo

[Caparros]

Mañana a ver si puedo hecharle una foto al mio para que lo veas.

[Eliascalderas]

Muchas gracias caparros

me sacarías de dudas pufff

si haces el favor me tiras una Foto al conector ese que me refiero que tengo suelto en las bobinas de encendido de las bujías porfavor
