tira de luces led ambiente que van en las puertas de audi a6 c7

[torrebasetes]

Bueno, pues me he animado a montar las tiras leds y los cuadraditos leds de la luz ambiente original de audi....................

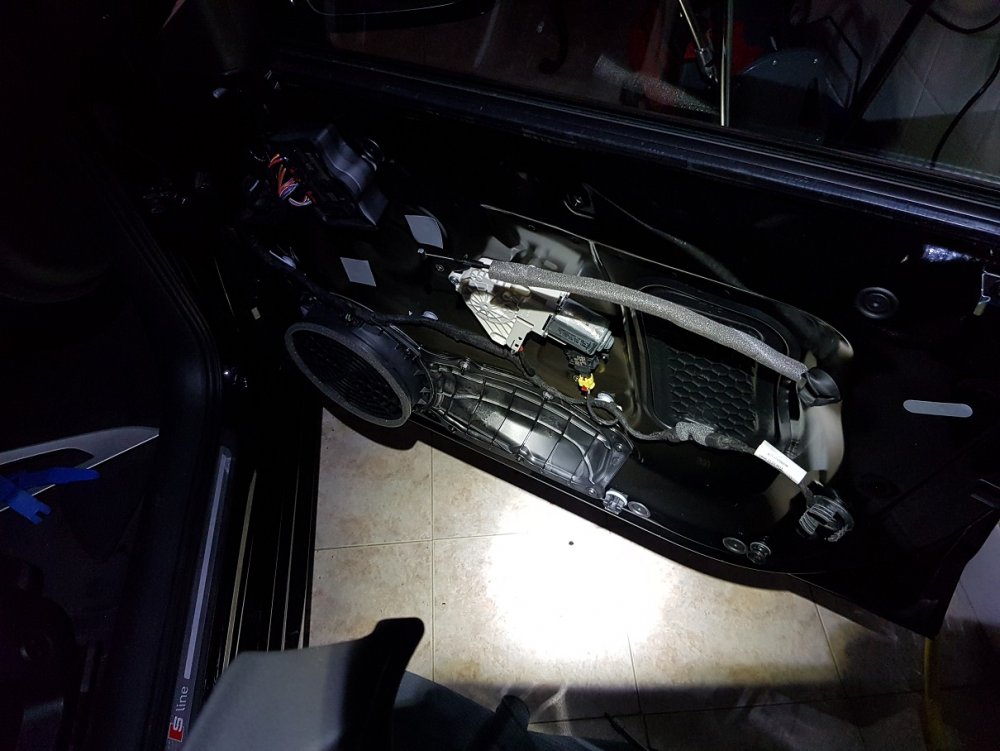

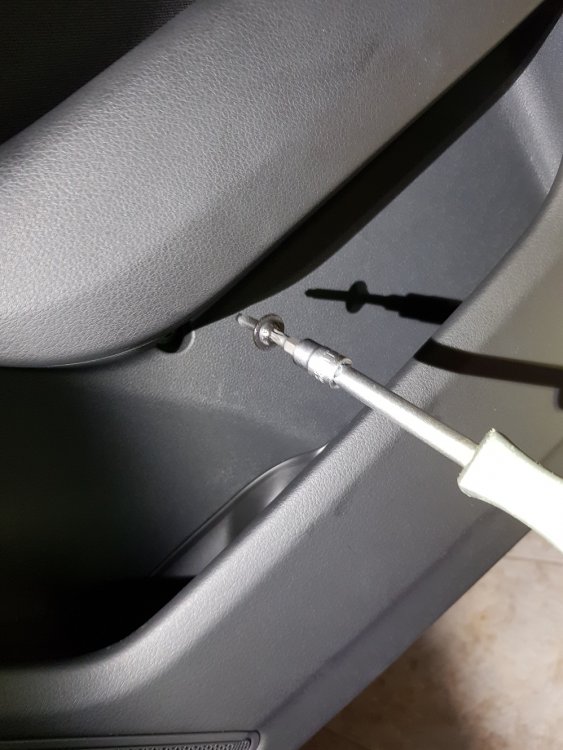

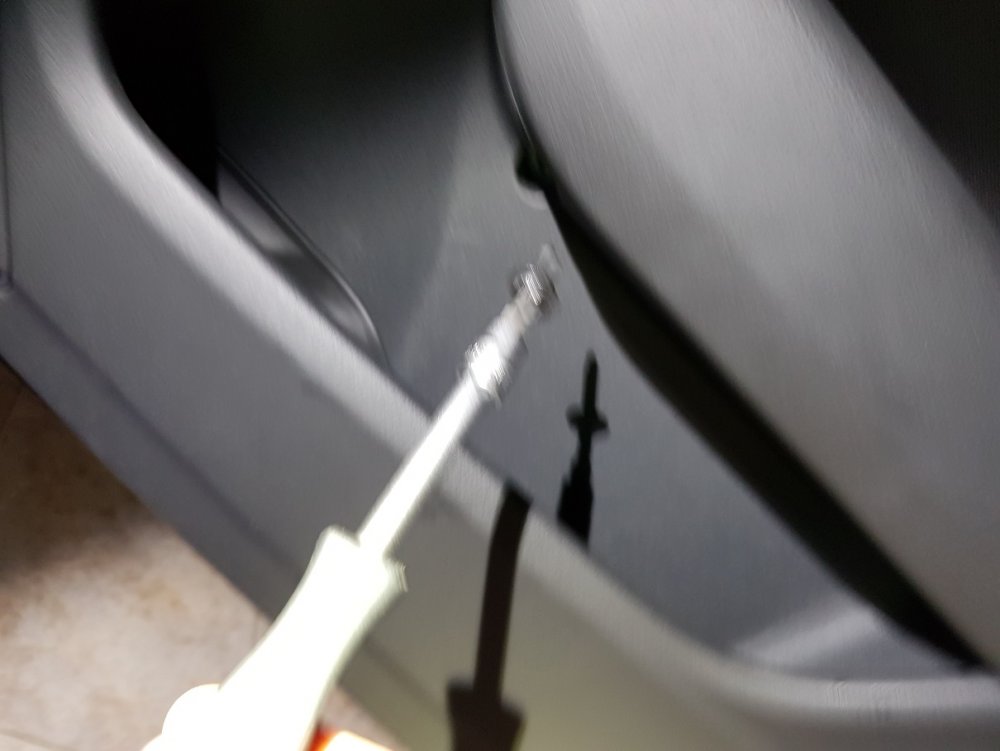

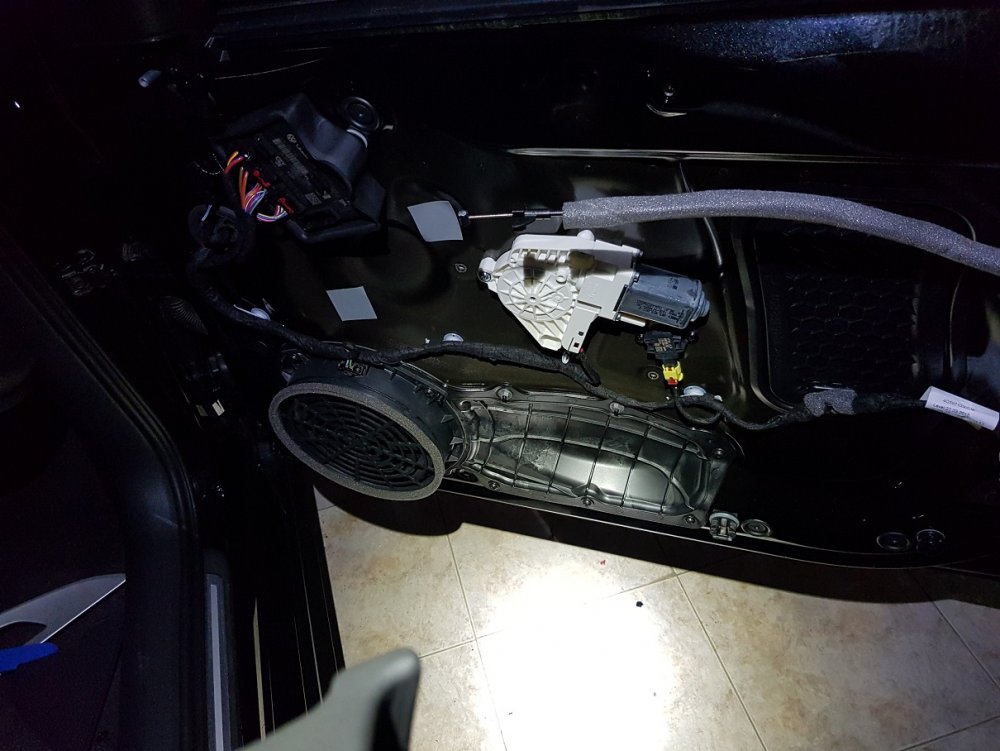

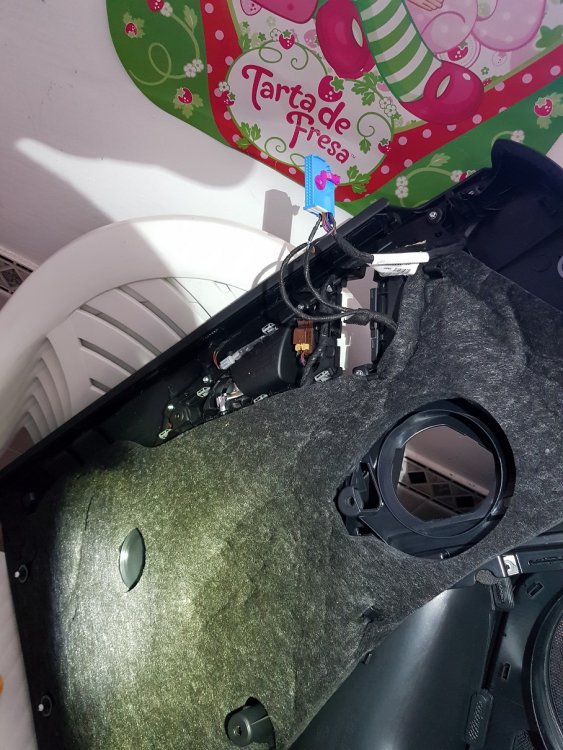

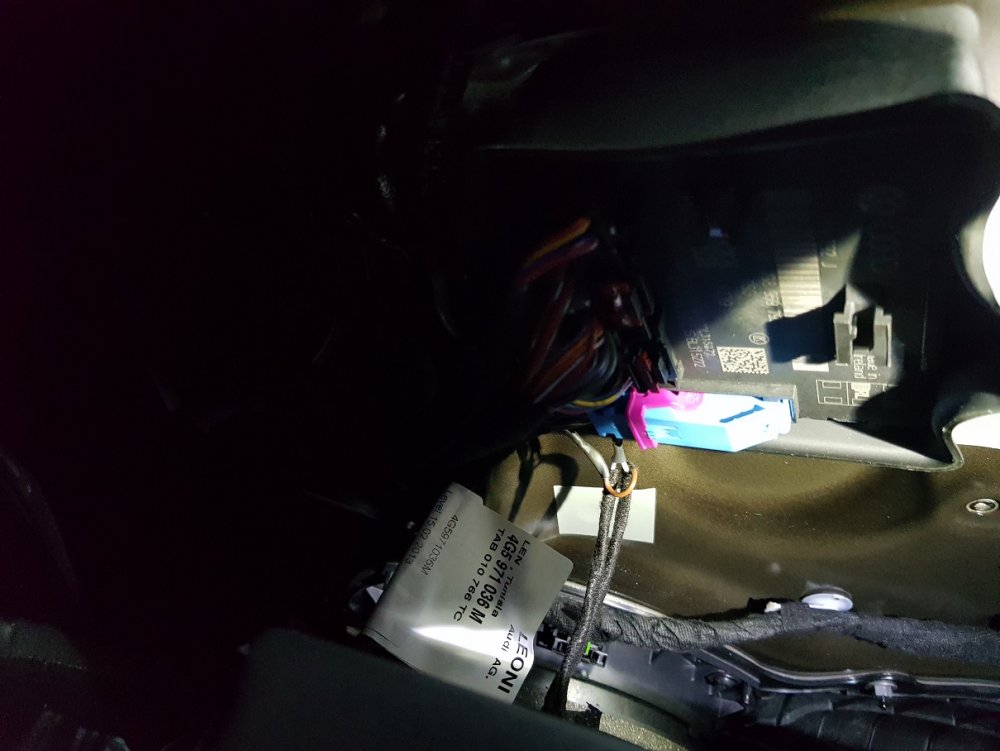

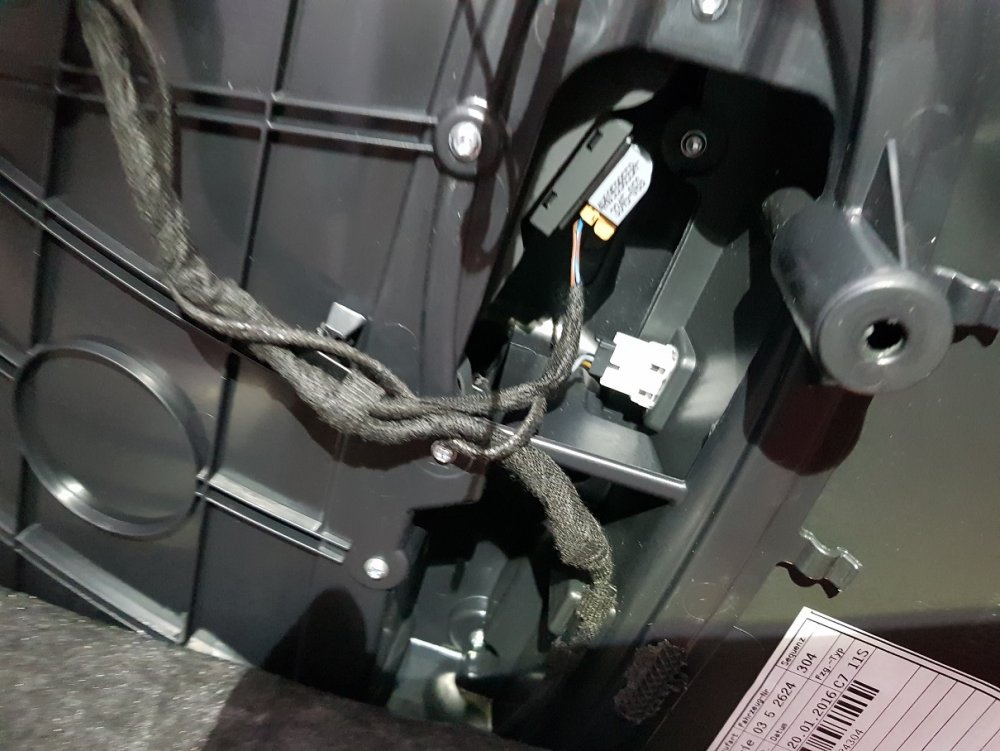

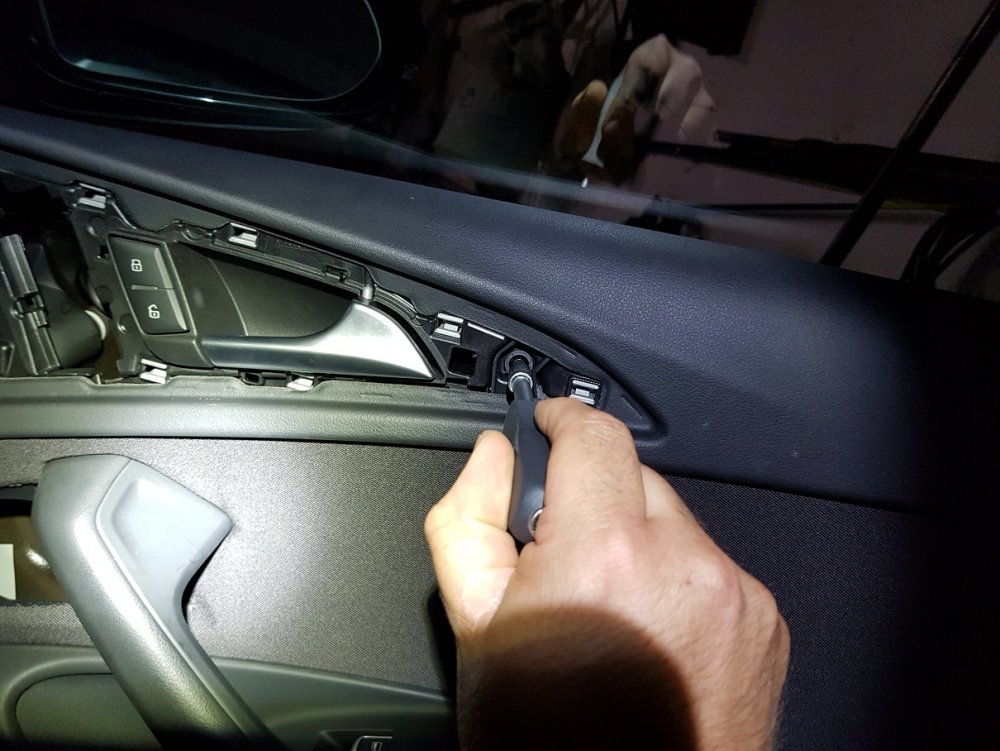

Desmontamos la puerta, en este caso es la del copiloto, como pone en los manuales.... hay tres tornillos..... se quita el cable del cierre y el conector se desconecta.... todo después de haber dejado que el coche se desconecte entero (dejamos abierta alguna puerta.... y se corta corriente)..................

[torrebasetes]

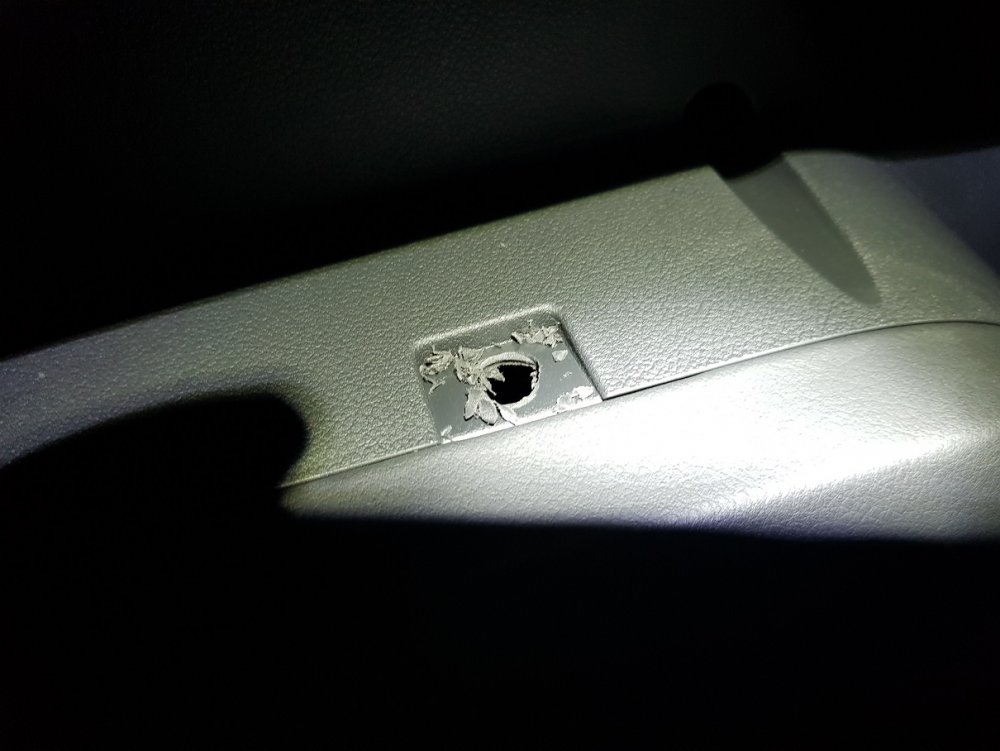

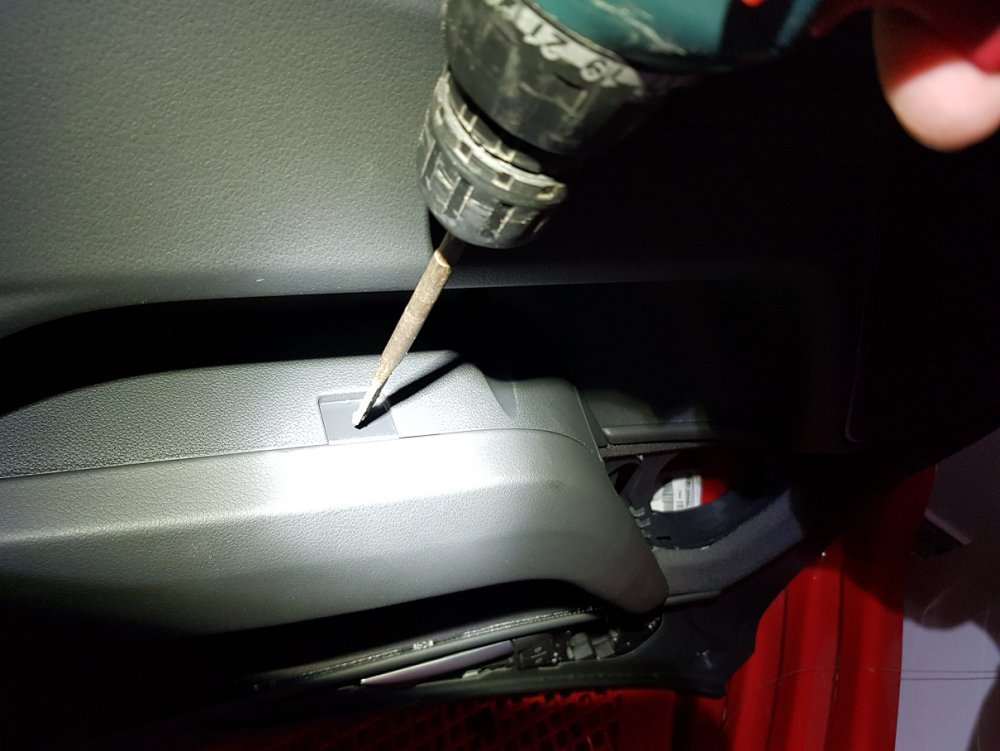

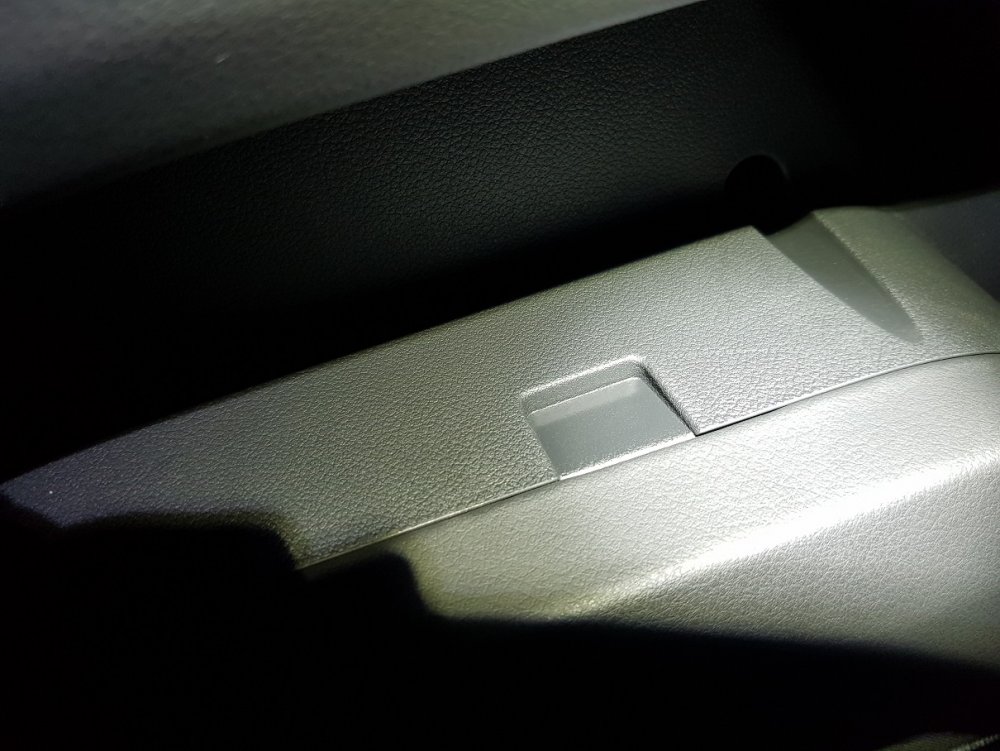

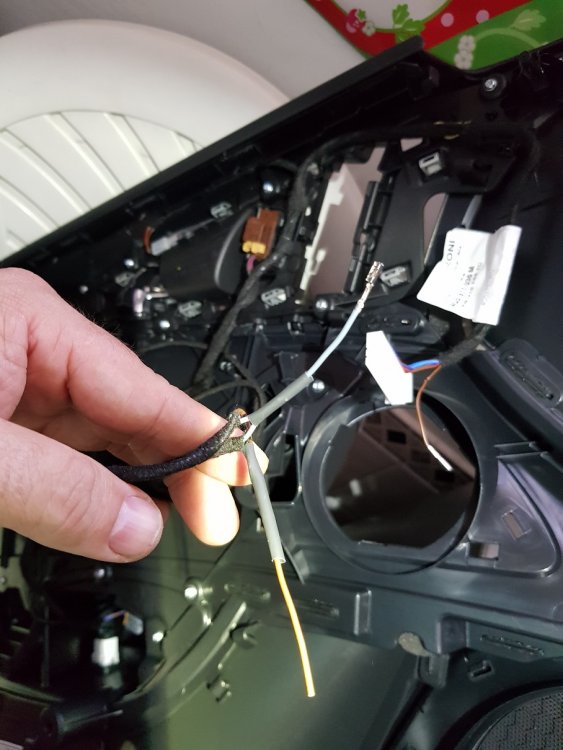

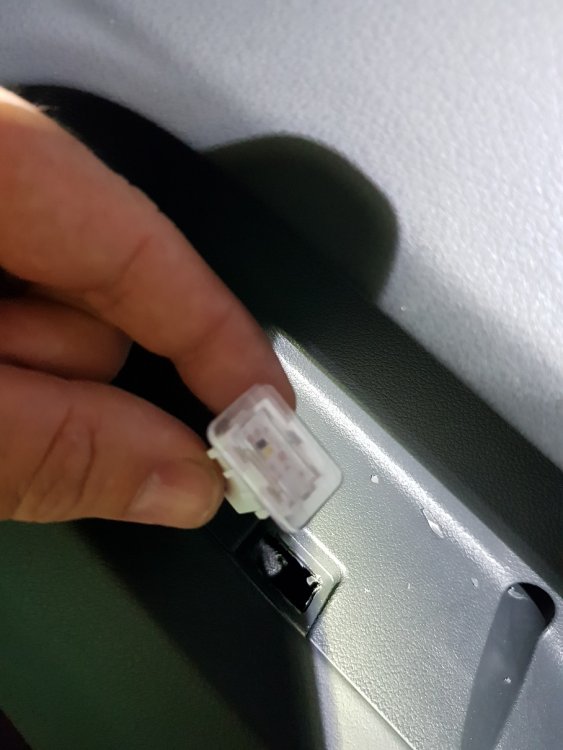

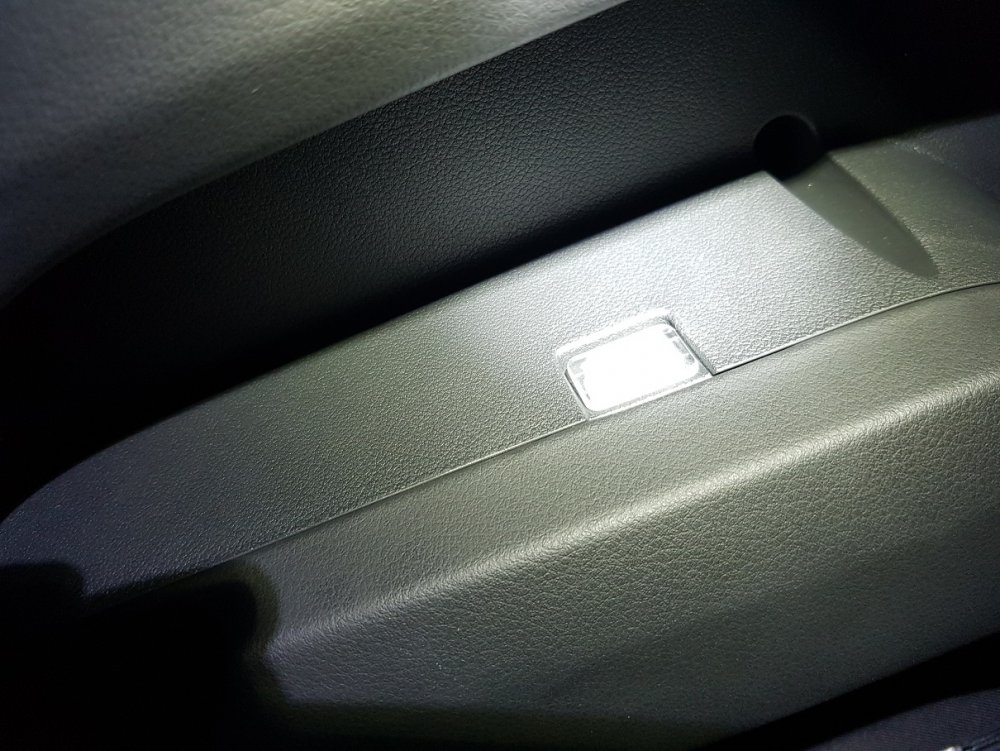

Después el cuadradito led......................



[torrebasetes]

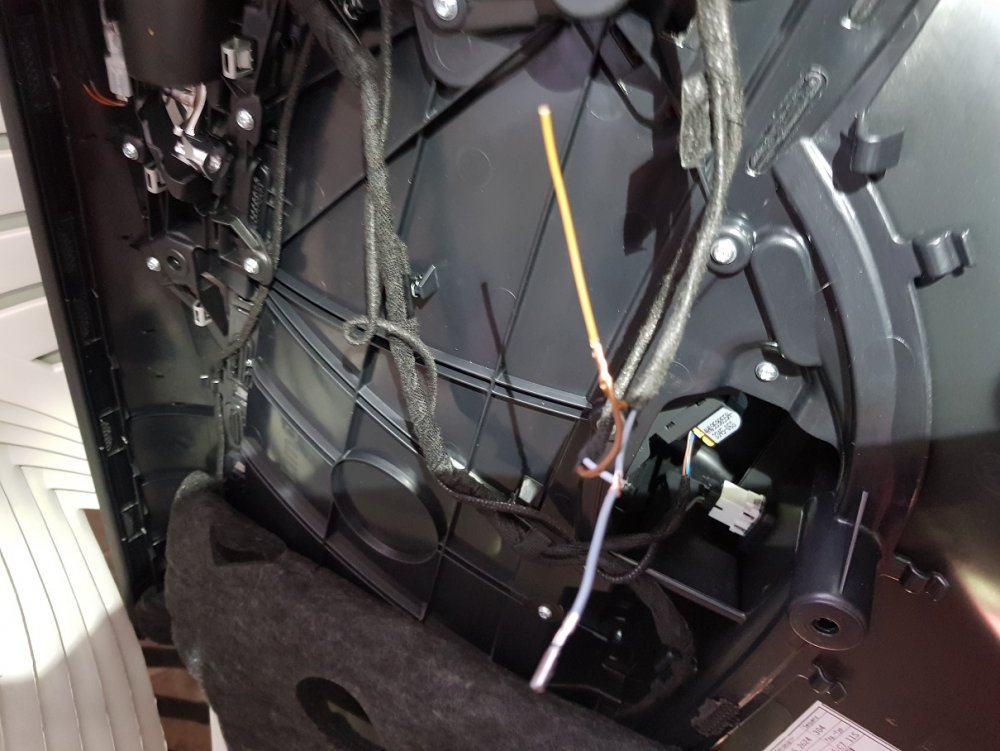

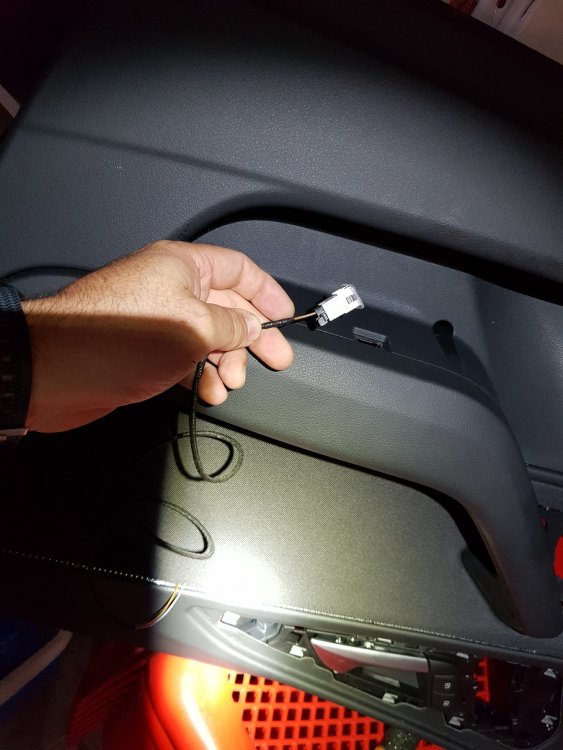

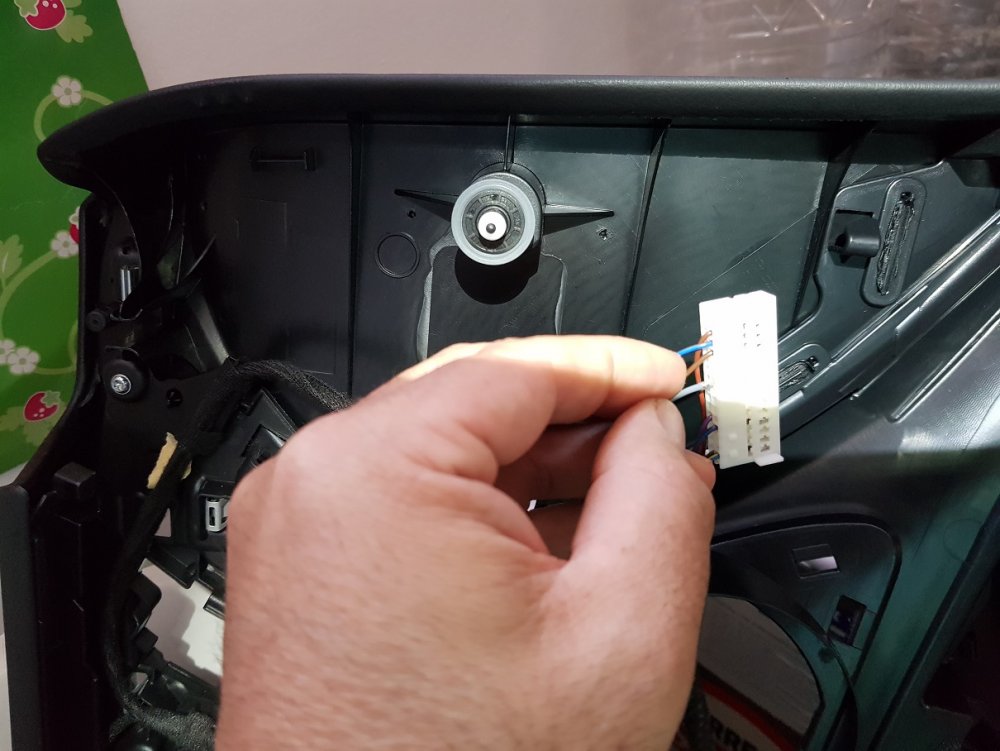

continuamos...............

[torrebasetes]

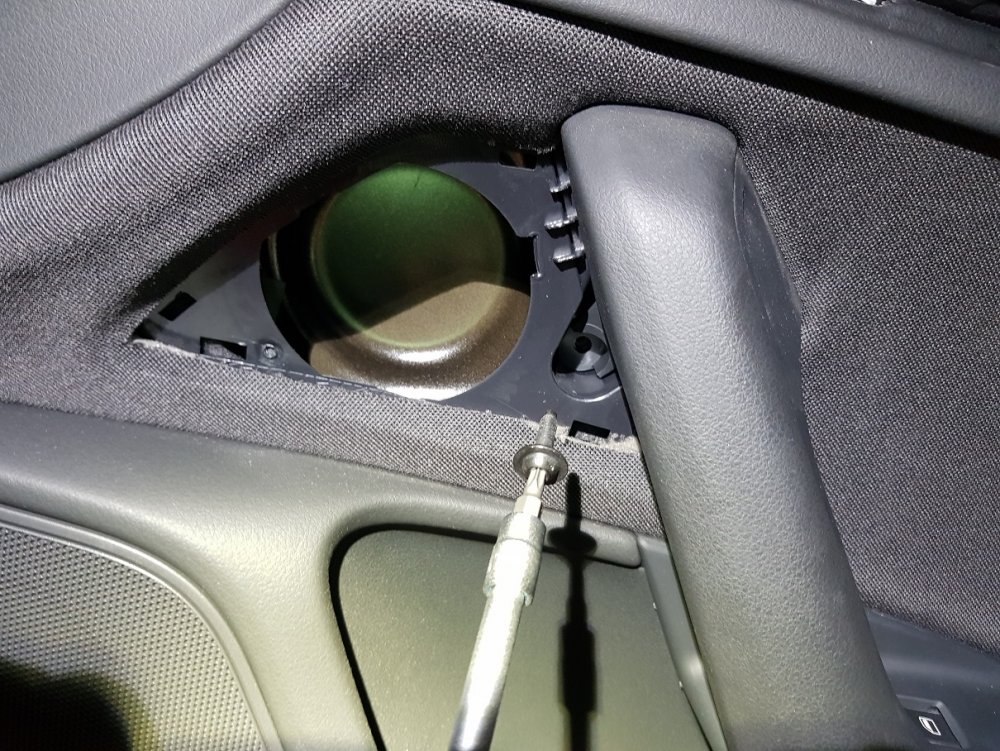

continuamos.............montamos puerta...

[torrebasetes]

codificamos.....................

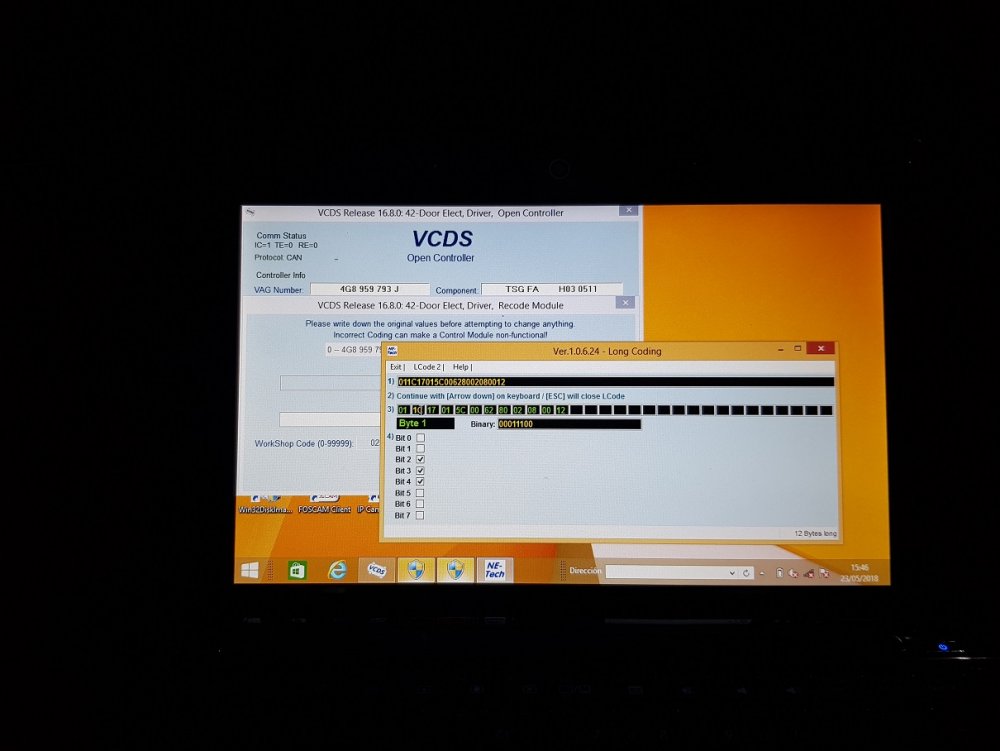

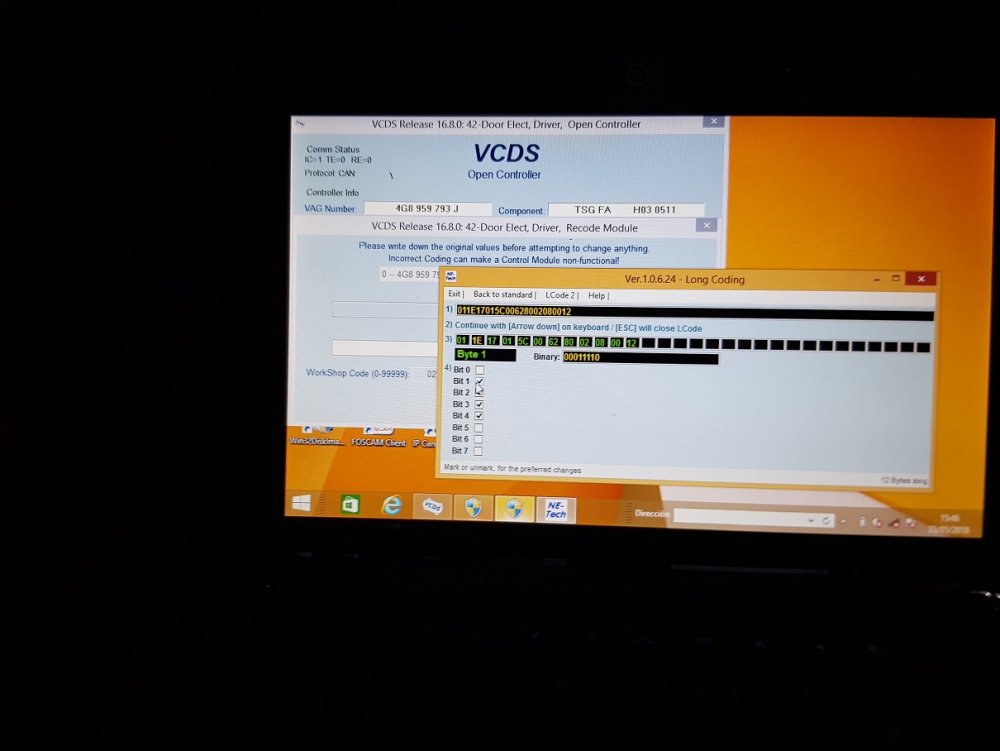

puerta del conductor.............. antes de codificar.................... y después.................

[torrebasetes]

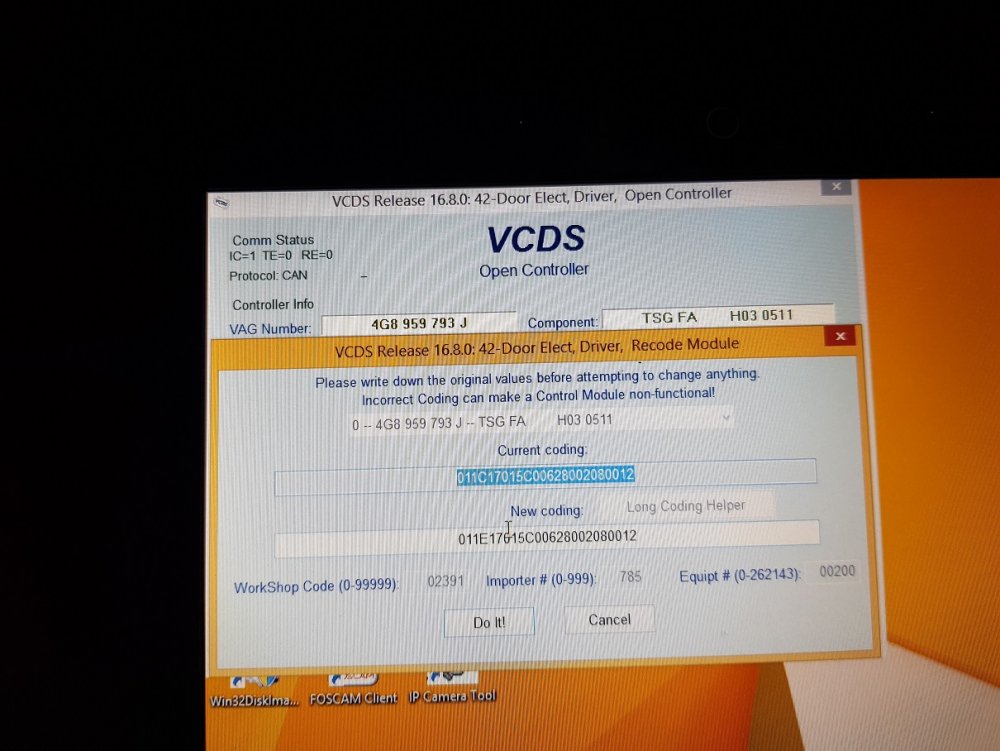

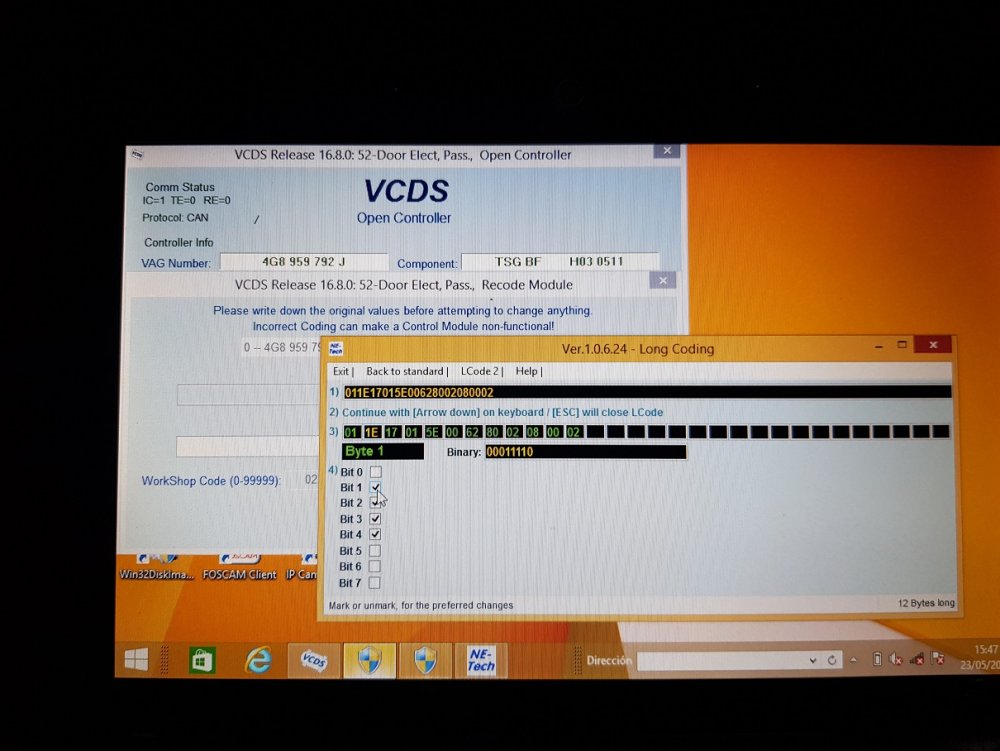

codificación puerta copiloto.................



antes ............... y después................

[torrebasetes]

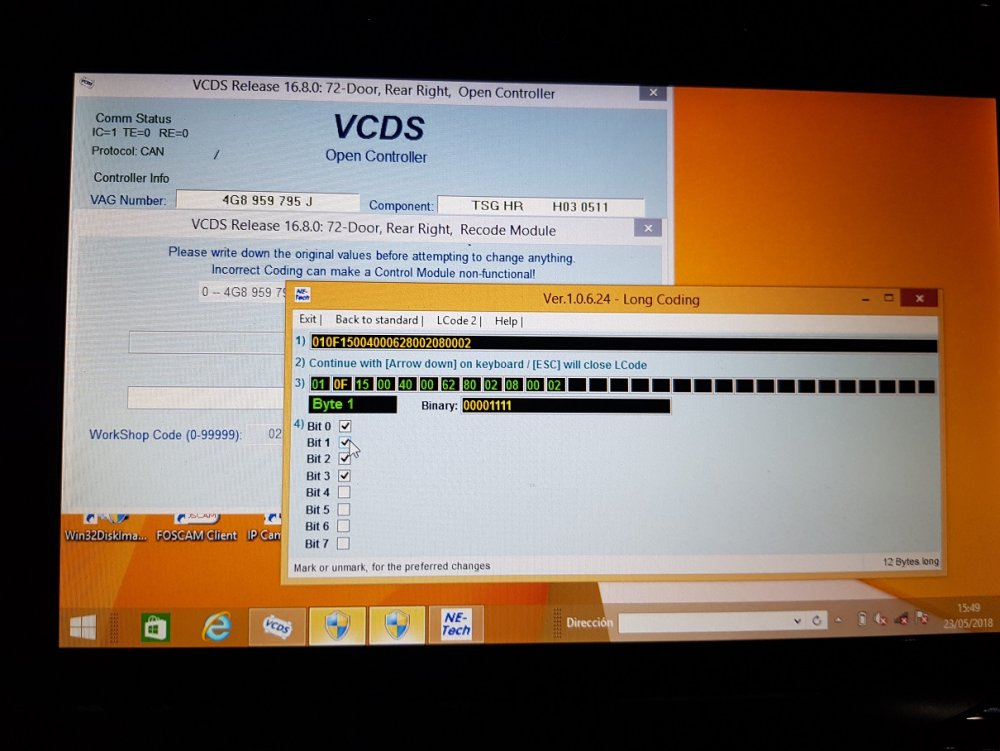

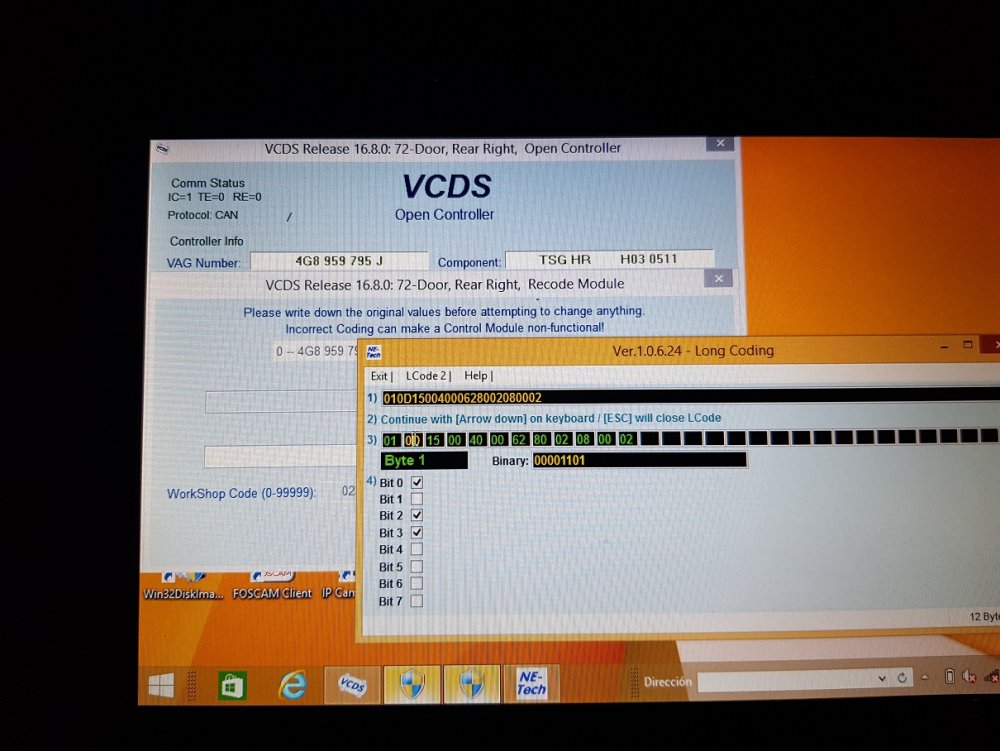

codificación puerta trasera derecha...



antes y después...........

[torrebasetes]

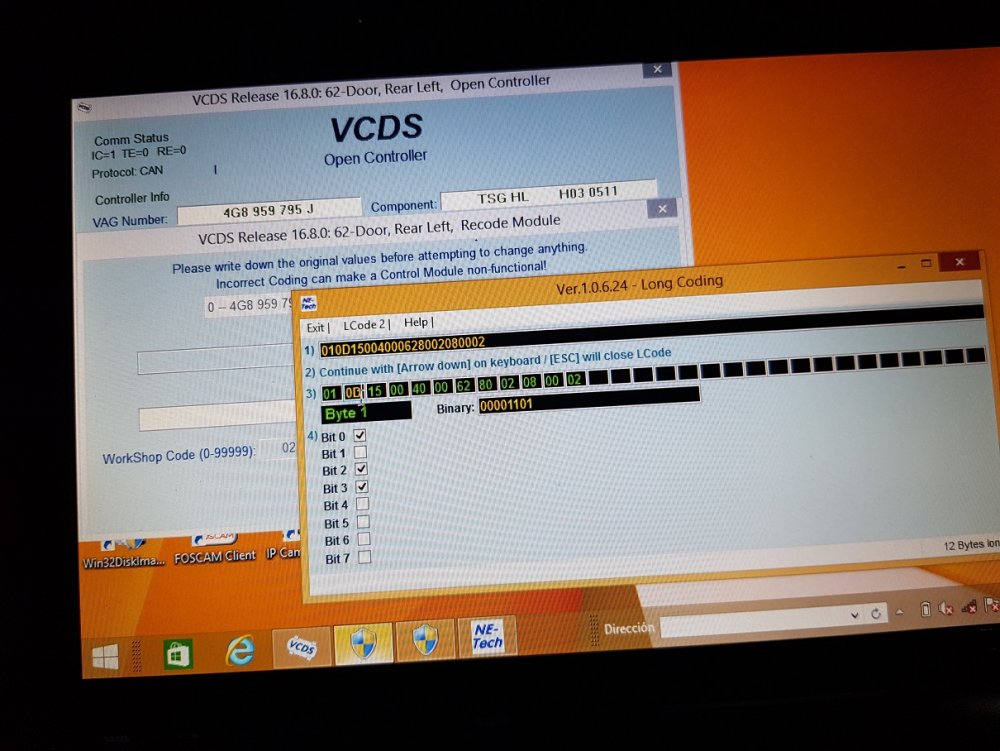

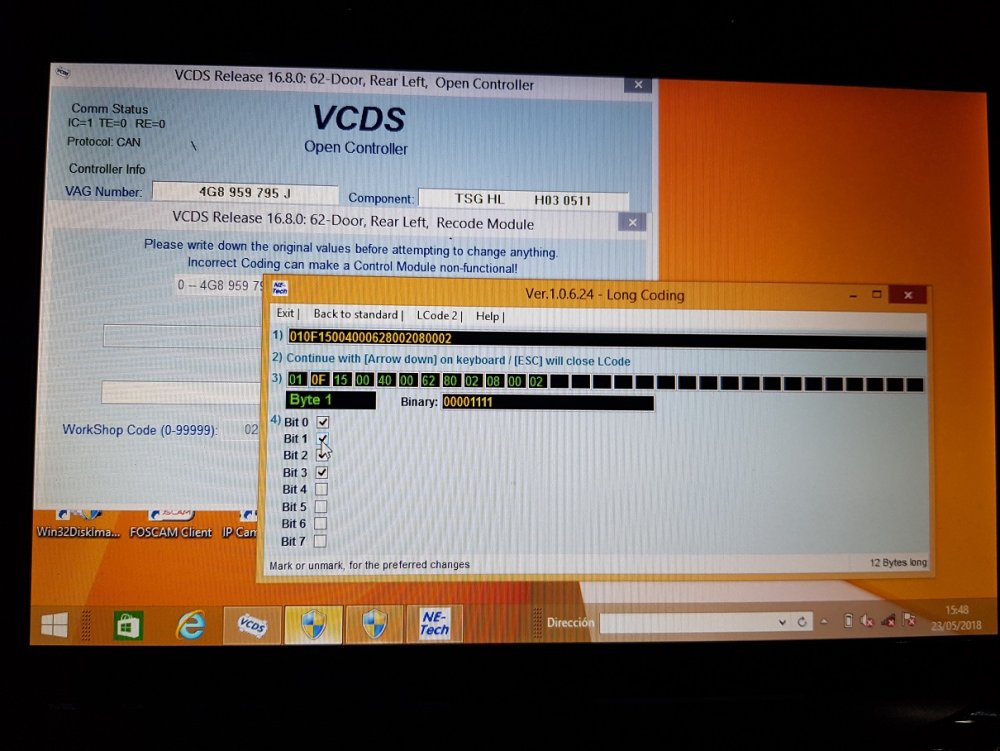

codificación puerta trasera izquierda



antes y después...............





[torrebasetes]

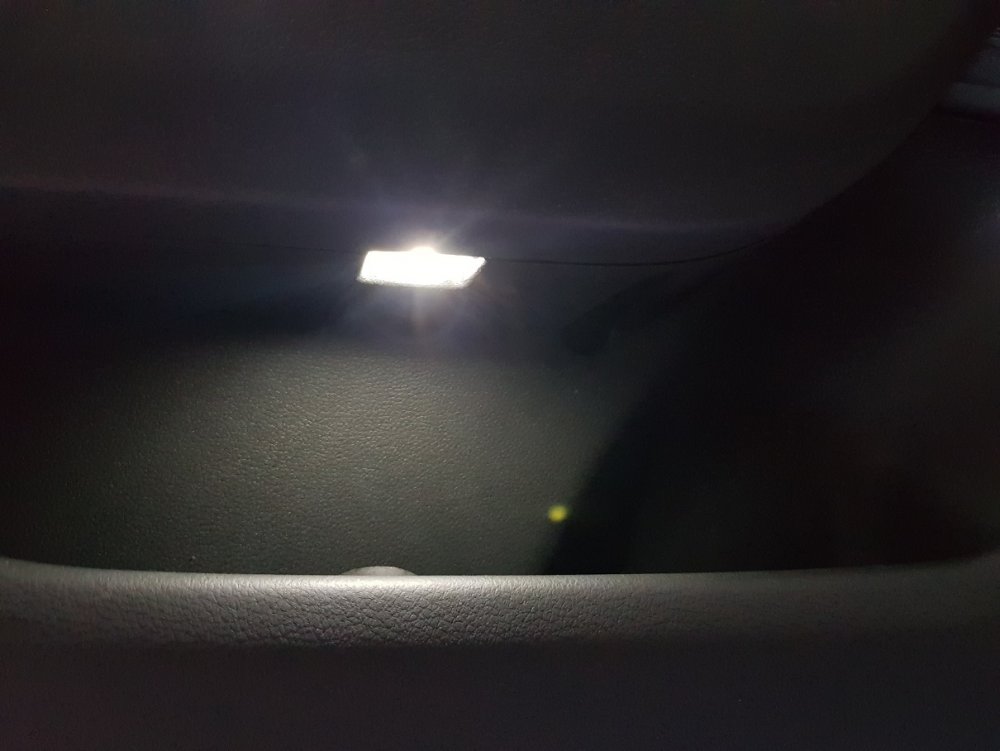

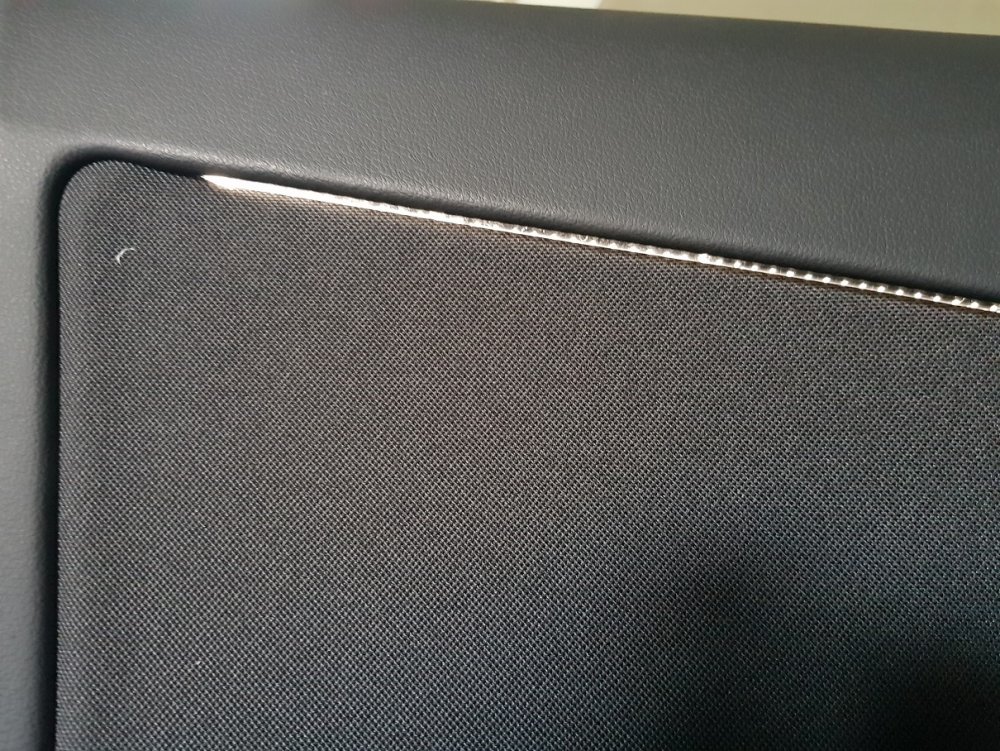

Resultado final.................................

[torrebasetes]

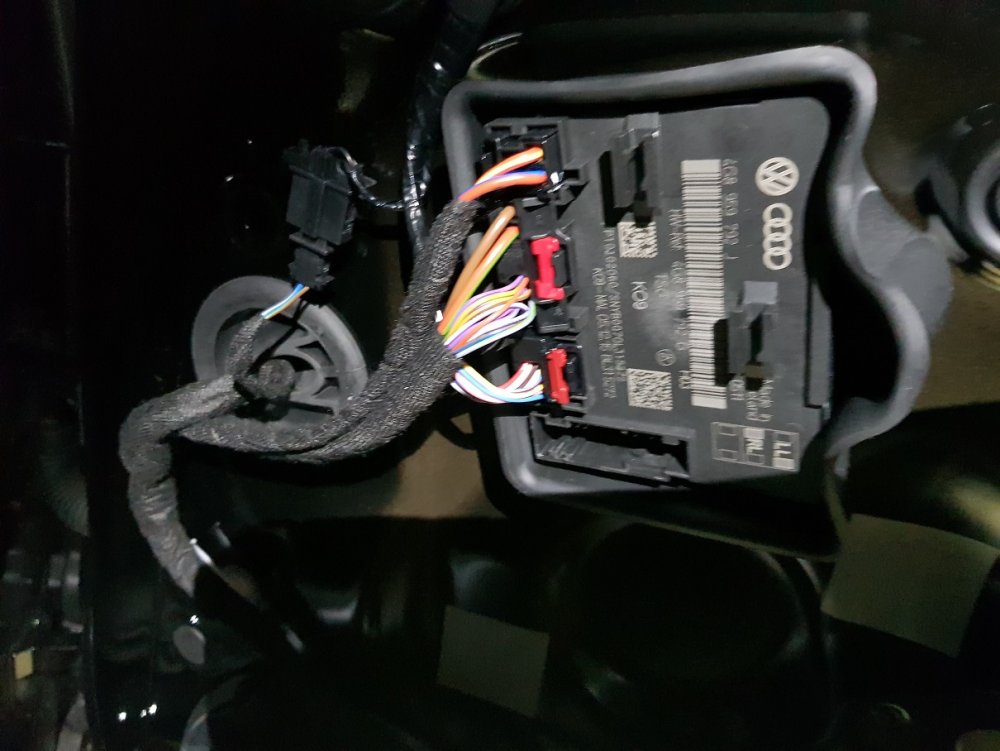

Las conexiones son:

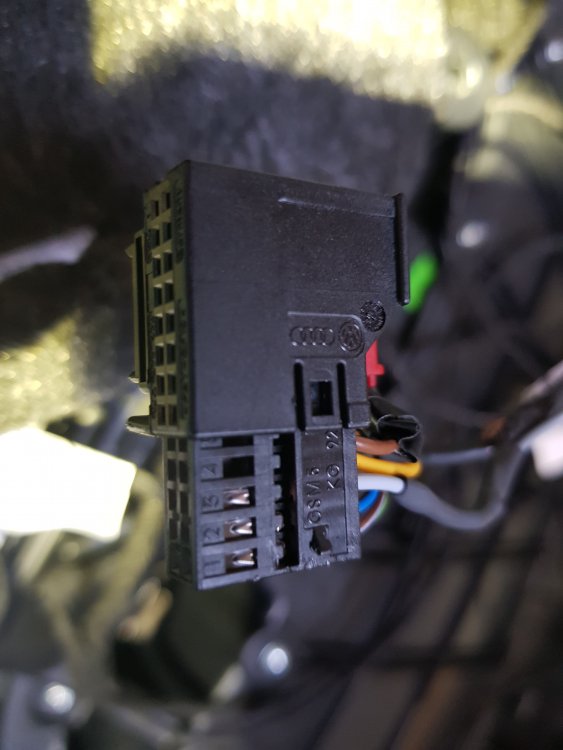

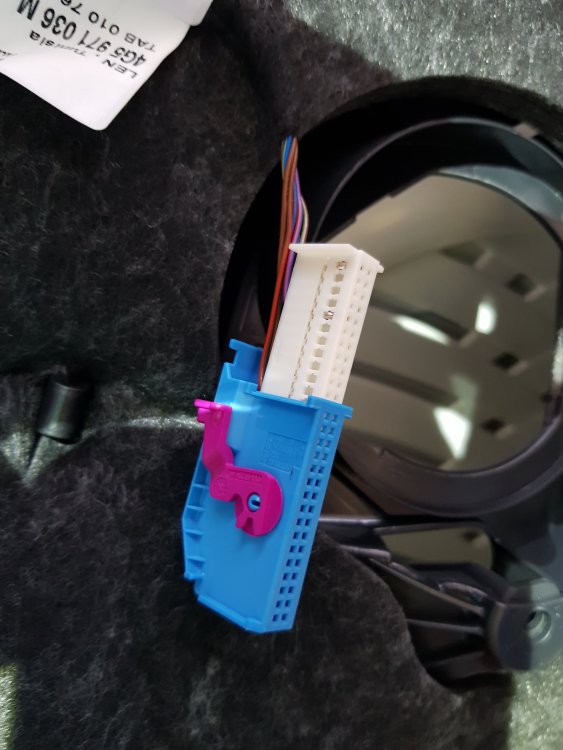

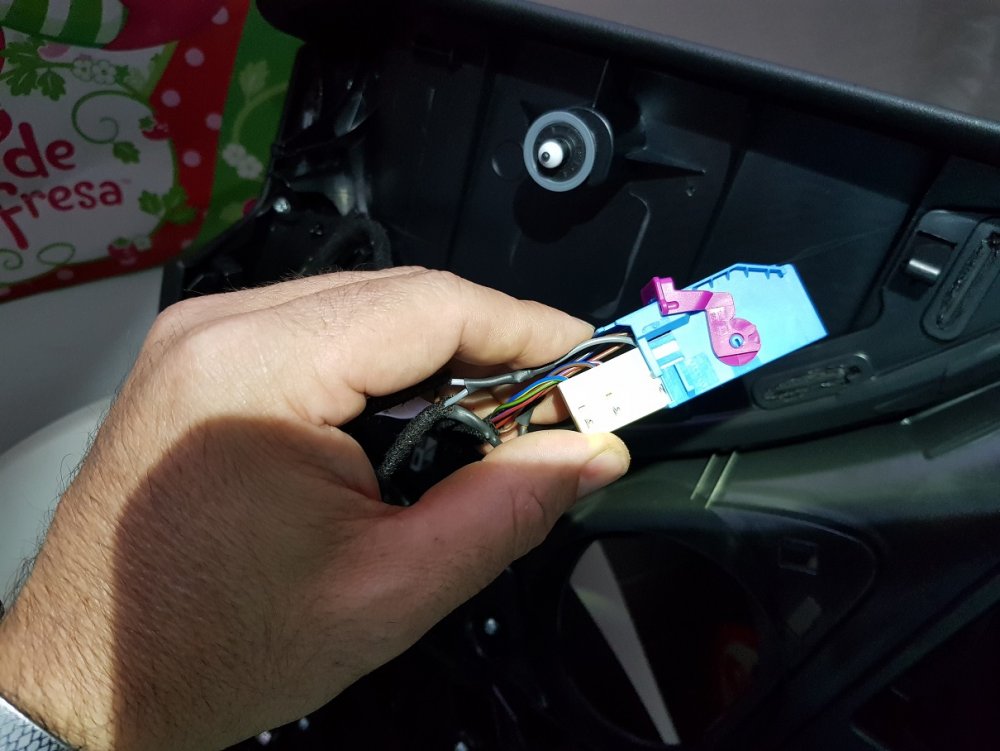

En puertas delanteras, el conector de 32........van marcados los numeritos en el blanco, por lo que es imposible confundirse....



tanto la tira led como el cuadradito, SON DOS CABLES,  se conectan entre ellos y al conector de delante al  PIN 8 en el conector T32 / 32-pin

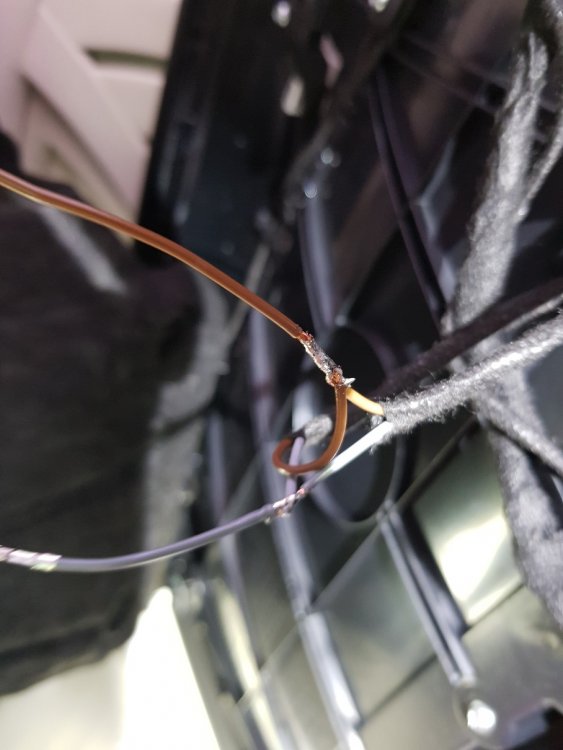

Y EL CABLE DE MASA..........cable marrón existente en el pin 5 (GND 0V).

[torrebasetes]

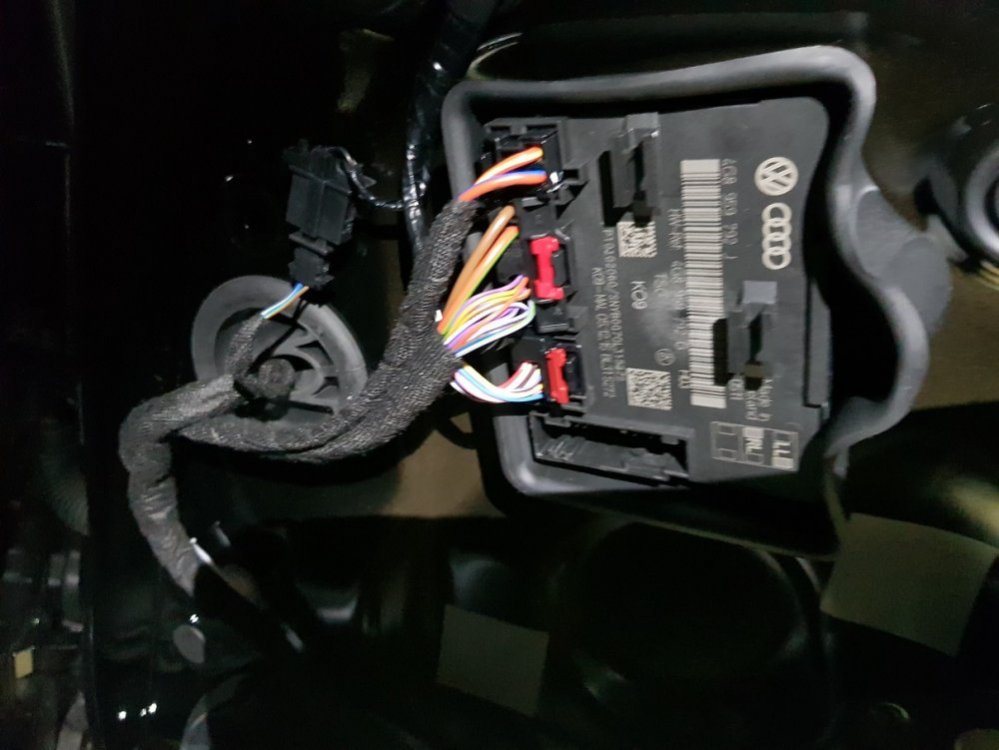

Las puertas traseras, se conectan al conector trasero...pone el numerito.... inconfudible..



un cable al PIN 3 en el conector T16 / 16-pin



y masa al cable marrón.... existente en el pin 13 (GND 0V).

[torrebasetes]

próximamente.................................las tiras leds de la consola del cambio automático.....................

[picatchu]

Enhorabuena , esto se anima

Seguiré a la espera del siguiente

Salu2

[Ocio]

Hola @torrebasetes, cómo te lo curras, gracias por compartir, siempre se agradece.



Unas fotos con la iluminación en general, para comparar, seria ya la 'guinda'.



Salu2.

[moteutxi]

Muchas gracias, muy buen brico!
