[PROYECTO] Interface Vídeo + Cámaras trasera y delantera + DVD

[FelipeM_tw]

hace 4 minutos, FrA1l3 dijo:



@FelipeM_tw si me permites una recomendación, no te gastes 95€ en esa cámara. Coge una de aliexpress como la que montamos nosotros para el chinotouch de $12, son todas idénticas y te ahorras un buen pico.



Te permito mil, si este post está para eso, para que todo el que pueda aportarme un granito de arena, o un saco entero, lo pueda hacer.



¿Sí, son idénticas? ¿Y no pierden en calidad de imagen o de plástico?



Editado 1 de Diciembre del 2017 por FelipeM_tw

[FelipeM_tw]

@FrA1l3  Y ahora me surge una duda, de estas:



https://www.amazon.es/Auto-estacionamiento-seguridad-Volkswagen-2011-2016/dp/B01FXH9UNC/ref=pd_sbs_107_3?_encoding=UTF8&psc=1&refRID=DX7S32MV44V30SP658H0



https://www.amazon.es/liebmaya170-grados-Aparcamiento-aparcamiento-TaoTronics-resistente/dp/B01G3134FC/ref=pd_sbs_107_5?_encoding=UTF8&psc=1&refRID=DX7S32MV44V30SP658H0



https://es.aliexpress.com/store/product/For-Audi-A3-RS3-S3-2017-Facelift-MQB-8V-LiisLee-Car-Rear-View-Parking-Camera-Instead/1486360_32815993715.html?ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_5000015_10151_10344_10068_10345_10342_10547_10343_10340_10341_10548_5130015_10541_10084_10083_10307_10301_10303_10539_5080015_10312_10313_10059_10314_10184_10534_100031_10604_10603_10103_10605_5060015_10596_10142_10107,searchweb201603_2,ppcSwitch_5&algo_expid=c4c06f10-4624-47d5-8210-37ad994868da-6&algo_pvid=c4c06f10-4624-47d5-8210-37ad994868da&rmStoreLevelAB=5



Son diferentes... ¿que va con tornillos o con clips?

[FrA1l3]

hace 19 minutos, FelipeM_tw dijo:

@FrA1l3  Y ahora me surge una duda, de estas:



https://www.amazon.es/Auto-estacionamiento-seguridad-Volkswagen-2011-2016/dp/B01FXH9UNC/ref=pd_sbs_107_3?_encoding=UTF8&psc=1&refRID=DX7S32MV44V30SP658H0



https://www.amazon.es/liebmaya170-grados-Aparcamiento-aparcamiento-TaoTronics-resistente/dp/B01G3134FC/ref=pd_sbs_107_5?_encoding=UTF8&psc=1&refRID=DX7S32MV44V30SP658H0



https://es.aliexpress.com/store/product/For-Audi-A3-RS3-S3-2017-Facelift-MQB-8V-LiisLee-Car-Rear-View-Parking-Camera-Instead/1486360_32815993715.html?ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_5000015_10151_10344_10068_10345_10342_10547_10343_10340_10341_10548_5130015_10541_10084_10083_10307_10301_10303_10539_5080015_10312_10313_10059_10314_10184_10534_100031_10604_10603_10103_10605_5060015_10596_10142_10107,searchweb201603_2,ppcSwitch_5&algo_expid=c4c06f10-4624-47d5-8210-37ad994868da-6&algo_pvid=c4c06f10-4624-47d5-8210-37ad994868da&rmStoreLevelAB=5



Son diferentes... ¿que va con tornillos o con clips?



Las dos primeras te sirven, tienen que ir con los tornillos, esa de clips olvídate.



Es ese modelo, de calidad y resolución son todas idénticas como te decía, en serio.

Lo más importante es que tenga el conector eléctrico, que veo que las que pones lo traen y ya. Después coge la que te de más confianza y listo!

[FelipeM_tw]

hace 30 minutos, FrA1l3 dijo:



Las dos primeras te sirven, tienen que ir con los tornillos, esa de clips olvídate.



Es ese modelo, de calidad y resolución son todas idénticas como te decía, en serio.

Lo más importante es que tenga el conector eléctrico, que veo que las que pones lo traen y ya. Después coge la que te de más confianza y listo!



Perfecto entonces, gracias @FrA1l3.

[FelipeM_tw]

Al final, además de la cámara trasera más barata, he hecho lo mismo con la delantera, por que con los portes se iba a 60€.



Y en aliexpress la hay:



https://es.aliexpress.com/store/product/CCD-Car-Front-View-vehicle-Logo-Camera-for-Audi-A6L-Q5-Q7-Q3-A4L-front-logo/506509_32241609771.html?ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10344_10068_10345_10342_10547_10343_10340_10548_10341_10541_10084_10083_10307_10301_10303_5060020_10539_5130020_10312_10313_10059_10314_10184_10534_5000020_100031_10604_10603_10103_10605_10596_10142_10107_5080020,searchweb201603_14,ppcSwitch_5&algo_expid=3b59c754-39f0-474f-878d-57d8a8911818-9&algo_pvid=3b59c754-39f0-474f-878d-57d8a8911818&rmStoreLevelAB=5



Por 14,14€ desde la app del movil... Y además, ASÍ si le salta un chino y se rompe no me dará tanta pena.

[FelipeM_tw]

Por cierto, al final la cámara delantera ha sido 12,43. Ya está todo pedido.

[FelipeM_tw]

Bueno, pues tras una larga espera con esto parado, finalmente los reyes han llegado, y tenemos las chuches en casa.



Ahora empieza lo bueno. Toca desmontar, premontar, probar y montar.



Tiene pinta de no ser del todo fácil, pero me armaré de paciencia, que no suelo tener mucha, y empezaré poco a poco.

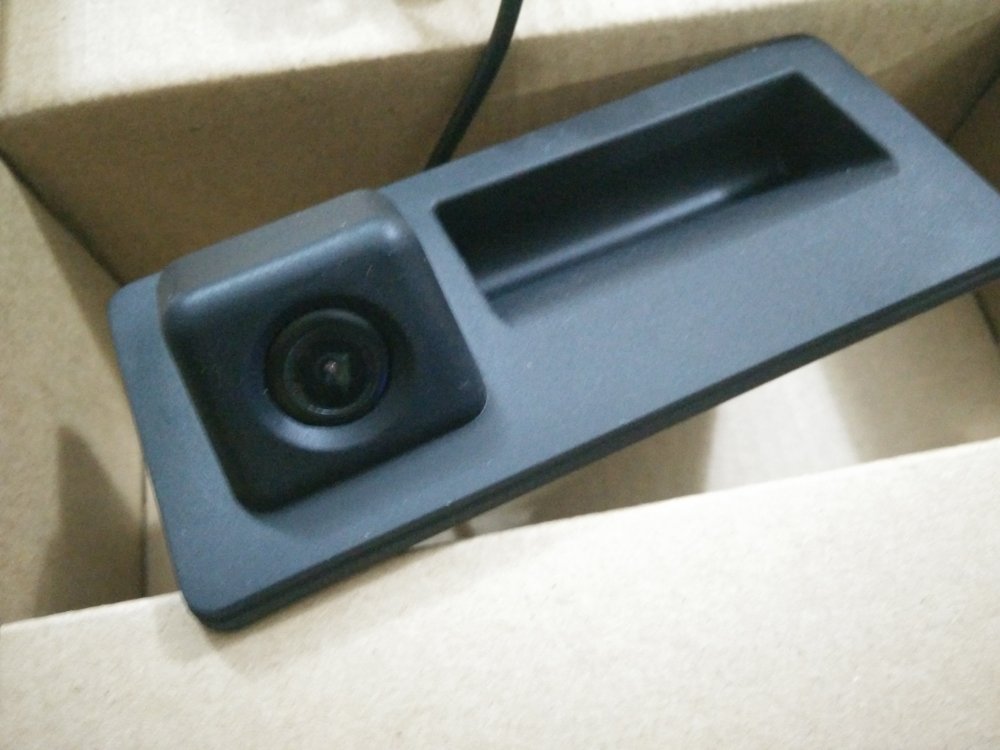

Aquí unas fotos de los elementos a montar:

[bertito]

hace 9 horas, FelipeM_tw dijo:

Bueno, pues tras una larga espera con esto parado, finalmente los reyes han llegado, y tenemos las chuches en casa.



Ahora empieza lo bueno. Toca desmontar, premontar, probar y montar.



Tiene pinta de no ser del todo fácil, pero me armaré de paciencia, que no suelo tener mucha, y empezaré poco a poco.



Aquí unas fotos de los elementos a montar:

Lo bueno se hace de rogar....Ánimo y paciencia que seguro que te queda genial...

[FelipeM_tw]

hace 7 horas, bertito dijo:

Lo bueno se hace de rogar....Ánimo y paciencia que seguro que te queda genial...



Sí se ha hecho de rogar sí... Pero bueno. Ya he estado haciendo las uniones previas fuera del coche. Y la verdad es que lo que queda por montar son sólo 8 cables que van a las conexiones del coche. 6 van al quadlock del MMI, y 2 van al jack del audio. Me queda ver como los uno. Si mañana sale el sol un ratito, intentaré hacer la primera prueba de funcionamiento.

Y si todo funciona, cosa que dudo a la primera, me pondré manos a la obra con la instalación definitiva de todos los cables.



Con el que más dudas tengo es con el de la cámara delantera.

¿Alguien sabe cual es la mejor manera de pasar un cable desde el motor al interior?

[FelipeM_tw]

Bueno, voy a ir medio actualizando el tema a medida que vaya avanzando. Así luego puedo unir todo y si finalmente funciona, dejar el brico listo.



Hoy ha tocado primera toma de contacto. He desconectado el MMI... Y primera semi sorpresa, me lo imaginaba pero no quería creerlo, el cable del MMI es demasiado corto como para ponerse a enredar mucho. Y mucho menos para unir 6 cables, cuatro de ellos en la zona más pequeña del quadlock...



Con lo que he optado por la solución más cara y limpia. Además de sencilla.

Prolongador del quadlock y listo.



Así las uniones las puedo hacer en medio de ese prolongador, y no tengo que tocar la instalación original del coche. En caso de que quiera o tenga que volver a origen, solo hay que desconectar y conectar. Y lo mismo para volver a conectar el sistema. Aún así el sistema tiene un modo de fábrica, pulsando una secuencia de botones, el sistema se oculta y no sale por ningún lado. Pero nunca está de más dejar la instalación original intacta.



Tarda 24 horas en venir, así que hasta mañana no se puede hacer nada.

Excepto avanzar y montar la cámara trasera. Que es a lo que me he dedicado hoy.

No he encontrado nada sobre desmontar el revestimiento del portón del maletero del 8v sedán, así que le he hecho varias fotos a las que le pondré sus correspondientes flechas para indicar donde están los clips. Son muchos, y de los metálicos, con lo que está bien agarrado. En estas cosas se nota la calidad de estos coches respecto a otros.

Instalar la cámara una vez quitado el revestimiento del portón del sedán... No tiene ninguna ciencia. Y menos con el brico de @FrA1l3 para ello. Aún así os subiré las fotos del proceso. Por si hubiese alguna diferencia con el restyling o con eso de ser sedán, que algo hay, pero es intuitivo 100%. Quitar y poner.

Una vez hecho eso, me he puesto a pasar el cableado. Y ahí me detendré más en el brico, a diferencia de los SB, el sedán tiene el portón con el muelle, y pasar cables tiene su aquél, sobre todo para mí que soy un tiquismiquis con temas de roces, ruidos, etc... Y evitar que el cable roce con nada o peor aún, que se enganche en el muelle, tiene su historia con el poco espacio que hay. Además el cableado original va por el otro lado del coche, podría haber tirado por ahí, pero implica tener que cruzar luego el coche y de la forma que lo he hecho era más directo.

Así que he estado grabando con el móvil varios videos con varios sistemas de montaje, hasta que he dado con uno que funciona perfectamente. Sin rozar en ningún sitio, y sin posibilidad de llegar al muelle.



Y ya luego el día ha consistido en abatir respaldar y desmontar banqueta trasera y pasar cables por debajo de los marcos de las puertas hasta delante. Mañana si no llueve, y parece que va a llover y mucho, procederé a desmontar guantera, etc.

La cámara delantera es lo que veo más jodida de montar. Sobretodo por que aún no sé por dónde pasar el cable de la zona del motor al habitáculo sin tener que desarmar medio coche. Cuando desmonte la guantera buscaré algún hueco o pasamuros que haya por ahí. Debe existir alguno, por que el filtro del aire del habitáculo está ahí...





[A3Sb.Guille]

Suerte, seguimos pendientes! gracias por el curro

[FelipeM_tw]

hace 2 horas, A3Sb.Guille dijo:

Suerte, seguimos pendientes! gracias por el curro

Gracias a vosotros por el apoyo!!

Me gusta ver que seguís el hilo.



[FelipeM_tw]

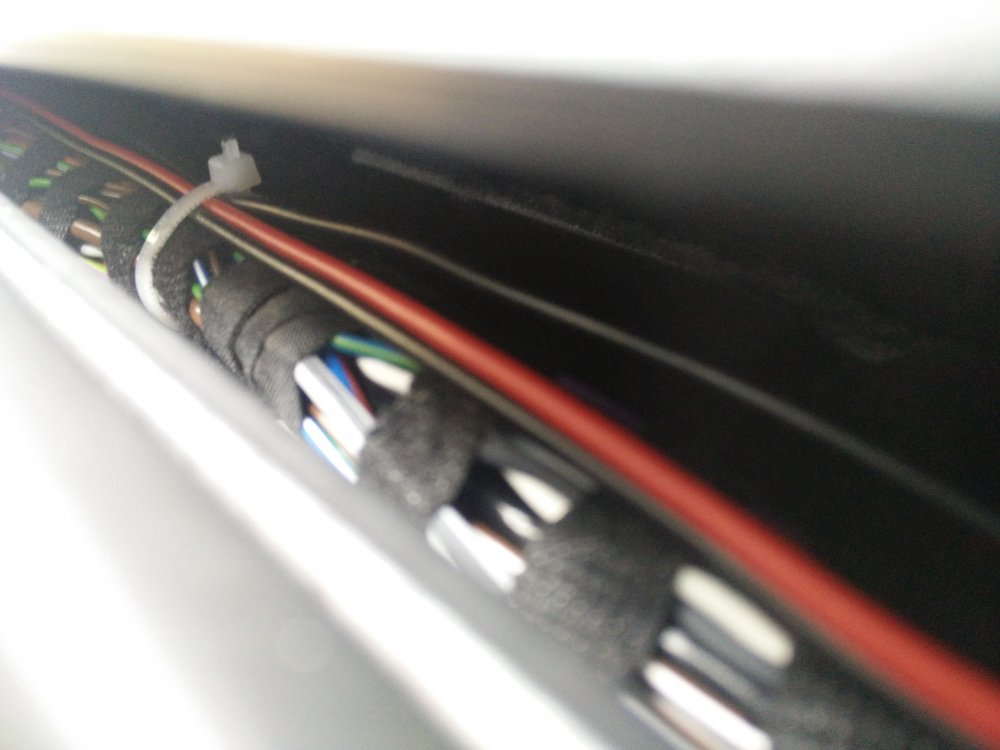

Que sería de mí si las bridas!! Ya están todos los cables desde el maletero hasta la guantera bien fijados, hay que estar seguros de que luego no haya un grillo suelto por ahí y me entre la duda de si es culpa mía. Así que las holguras no controladas están prohibidas. Y la guantera ya está desmontada a falta de que llegue el alargador del quadlock. De nuevo, gracias a los bricos del foro.





[FrA1l3]

hace 3 horas, FelipeM_tw dijo:

Que sería de mí si las bridas!! Ya están todos los cables desde el maletero hasta la guantera bien fijados, hay que estar seguros de que luego no haya un grillo suelto por ahí y me entre la duda de si es culpa mía. Así que las holguras no controladas están prohibidas. Y la guantera ya está desmontada a falta de que llegue el alargador del quadlock. De nuevo, gracias a los bricos del foro.







Gracias a ti! cuando acabes si quieres hablamos para editar el hilo y que quede todo junto.

Sobre pasar los cables al vano motor, tienes 2 pasamuros, uno justo detrás de la guantera, por la parte de arriba y otro por detrás de la batería, que sale donde la tapa de la columna de dirección.

[FelipeM_tw]

hace 1 hora, FrA1l3 dijo:



Gracias a ti! cuando acabes si quieres hablamos para editar el hilo y que quede todo junto.

Sobre pasar los cables al vano motor, tienes 2 pasamuros, uno justo detrás de la guantera, por la parte de arriba y otro por detrás de la batería, que sale donde la tapa de la columna de dirección.



Bien!! Justo lo que imaginaba!! Entonces cuando deje de llover mirare a ver si veo el pasamuros y me lío con la cámara delantera...



Además puse ayer por la mañana envío en 24 horas para el alargador y aun no ha llegado... Así que parado por doble razón.



Cuando termine haré un pdf con el proceso detallado. En realidad es parecido al tuyo, excepto por la cámara delantera y la unión de cables y poco más. Pero bueno, nunca está de más. Y además en el sedán.

Aun así me quedan flecos por limar. Aún no tengo claro donde poner la salida HDMI.
