Cableado de altavoces

[heracles]

Hola, tengo el sistema mmi 3g HDD, quiero saber cuál es el  módulo y donde se encuentra ubicado, donde salen los cables hacia los altavoces de las puertas, ya que tengo los altavoces de la puerta trasera izquierda que no funciona.

He desmontado el altavoz pequeño de dicha puerta y lo he conectado a un equipo de audio que tengo en casa y funciona perfectamente.

Me gustaría repasar los cables y saber dónde van conectados.

[matraca]

hace 14 minutos, heracles dijo:

Hola, tengo el sistema mmi 3g HDD, quiero saber cuál es el  módulo y donde se encuentra ubicado, donde salen los cables hacia los altavoces de las puertas, ya que tengo los altavoces de la puerta trasera izquierda que no funciona.

He desmontado el altavoz pequeño de dicha puerta y lo he conectado a un equipo de audio que tengo en casa y funciona perfectamente.

Me gustaría repasar los cables y saber dónde van conectados.

Aún sigues con el problema? @heracles?

Si no recuerdo mal y en tu perfil fácilmente visible, ese problema desde Mayo del 2016, el modulo pienso, que sigue en el mismo lugar.

Pero si te cabe duda lo reviso de nuevo y te confirmo donde sigue estando el modulo.

Un saludo.

[heracles]

Si aún sigo con el tema del audio, está mañana he probado el altavoz y funciona por eso quiero revisar el cableado.

[matraca]

Cambié la ip del ordenata y se me fue el elsawin😣 vamos que dejó de funcionar.

Si me pasas la ref que te dieron en el conce, lo miro por el etka y te adjunto un pantallazo.

Saludos.

[heracles]

Que referencia quieres no me dieron ninguna referencia en el conce.



Un amigo me paso el vag com y dio este error



02558 - Rear Left Mid-Range/Woofer Loudspeaker (R159)

       012 - Electrical Fault in circuit

       Freeze Frame:

               Fault Status: 01101100

               Fault Priority: 5

               Fault Frequency: 1

               Reset counter: 222





[Carlisu84]

hace 7 horas, heracles dijo:

Que referencia quieres no me dieron ninguna referencia en el conce.



Un amigo me paso el vag com y dio este error



02558 - Rear Left Mid-Range/Woofer Loudspeaker (R159)

       012 - Electrical Fault in circuit

       Freeze Frame:

               Fault Status: 01101100

               Fault Priority: 5

               Fault Frequency: 1

               Reset counter: 222







miraria el macarron que sale hacia la puerta. es posible que este trillado o roto

[heracles]

Ese macarron para seguirlo desde donde sale.

[heracles]

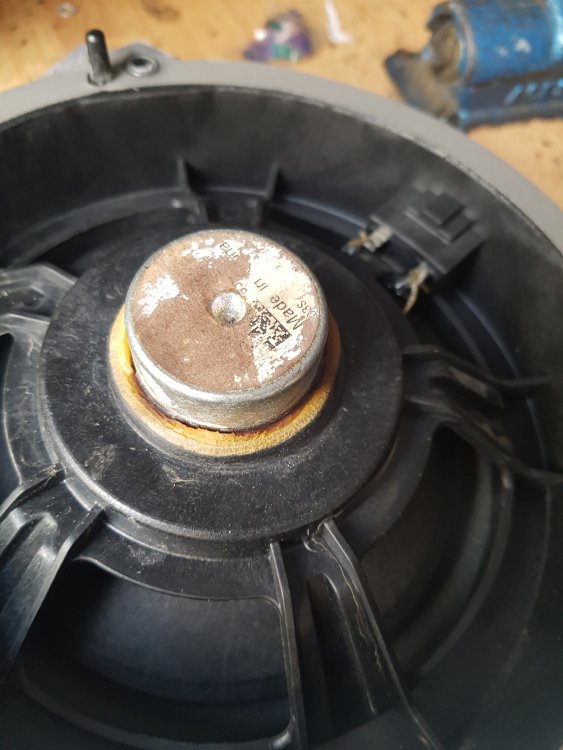

Esta tarde he desmontado el altavoz grande de la puerta y me lo he encontrado quemado, adjunto foto.



He desmontado el altavoz grande de la otra puerta y lo he conectado en la puerta donde no funcionaba dicho altavoz pero sigue sin oírse el altavoz que está bueno.



¿Habrá que resetear el fallo con el vag como para que vuelva a funcionar?

[matraca]

hace 4 horas, heracles dijo:

Esta tarde he desmontado el altavoz grande de la puerta y me lo he encontrado quemado, adjunto foto.



He desmontado el altavoz grande de la otra puerta y lo he conectado en la puerta donde no funcionaba dicho altavoz pero sigue sin oírse el altavoz que está bueno.



¿Habrá que resetear el fallo con el vag como para que vuelva a funcionar? NO

menuda cumarrada,  TIENE ESE PARLANTE

lo raro es que te funcione el otro

vamos a hacer una pequeña prueba

ya que para sacar ese altavoz tienes el tapizado desmontado



mira en el maletero zona izquierda

y desconectas el conector NUMERO 3

GRÁFICAMENTE LA LLAMAN J525

Busca un polímetro y comprueba el pin 6 ( positivo) y 18 (negativo), PEROOOOOO, (en el conector que tienes que retirar........... no en la etapa) haz coincidir esa posición, en el propio conector para saber posiciones, luego introduce  un alfiler mismamente, pues las puntas del polímetro no entran (obvio)





El conector negro  tienes uno macho y otro hembra

( para retirarlo las fotos lo indica)

los pines corresponden con el esquema

pin 20 (positivo) y pin 22 (negativo)



De este modo sabrás, si existe la ruptura de la salida de la etapa hacia esa entrada del conector,  o ruptura desde el conector con el macarrón hacia el propio altavoz.

AVISO!!!!!!!! ELSA PARA Q5 HASTA 2012...NO TENGO MAS.

Si eso falla no queda otra, acércate de nuevo al conce o mira la ref que tiene esa etapa ( esta INDICADA) y la compras de segundas, la colocación es plug and play.

Si esto no te sirve de ayuda, yo mas no doy de mi, lo siento.



Buenas noches.















[matraca]

EDITADO: NO ME DIO TIEMPOOOOOO

CONECTOR 2 .......FOTO A91-11210

+

Si eso  NO falla no queda otra PUEDES;

-Revisa los otros datos del hilo del 2016

-Busca si existe rupturas desde la radio a la entrada de la etapa.

-Si ocurre el mismo síntoma que el cableado esta ok.....



Mira la ref que tiene esa etapa ( esta INDICADA) y la compras de segundas, la colocación es plug and play.



CHAO



Editado 31 de Marzo del 2018 por matraca

[heracles]



hace 3 horas, matraca dijo:

EDITADO: NO ME DIO TIEMPOOOOOO

CONECTOR 2 .......FOTO A91-11210

+

Si eso  NO falla no queda otra PUEDES;

-Revisa los otros datos del hilo del 2016

-Busca si existe rupturas desde la radio a la entrada de la etapa.

-Si ocurre el mismo síntoma que el cableado esta ok.....



Mira la ref que tiene esa etapa ( esta INDICADA) y la compras de segundas, la colocación es plug and play.



CHAO



Seguiré los pasos que me has indicado.



Una pregunta

¿Quevoltaje supuestamente debe llegar a los altavoces?

Es para medir en el conector de los altavoces y comprobar que la corriente continúa que le llega al conector de los así poder descartar posibles problemas de un cable cortado o que la etapa de potencia este mandando una corriente errónea y haya quemado el altavoz por una sobre corriente.

[matraca]

hace 8 horas, heracles dijo:



Seguiré los pasos que me has indicado.



Una pregunta

¿Quevoltaje supuestamente debe llegar a los altavoces?

Es para medir en el conector de los altavoces y comprobar que la corriente continúa que le llega al conector de los así poder descartar posibles problemas de un cable cortado o que la etapa de potencia este mandando una corriente errónea y haya quemado el altavoz por una sobre corriente.

Buenos días.

Creo que para esa prueba tendrías que disponer de un multimetro true RMS, por cierto caros.

Por el resto ni idea, si contemplas eso, lleva la etapa a un electrónico y que la revise bién 👍



[heracles]

Tras comprobar la continuidad del cableado desde los altavoces puerta trasera izquierda hacia la radio o etapa de potencia que hay en el maletereo en la parte izquierda, estando estos correctamente, mido voltaje en la salida de la etapa de potencia dandome un voltaje de 12Vc.c. compruebo el voltaje en las otras salidas de los altavoces que van a las otras puertas dando un voltaje entre 15 y 18mV.

Conclusion la salida de la etapa de potencia esta dando un sobretensión.

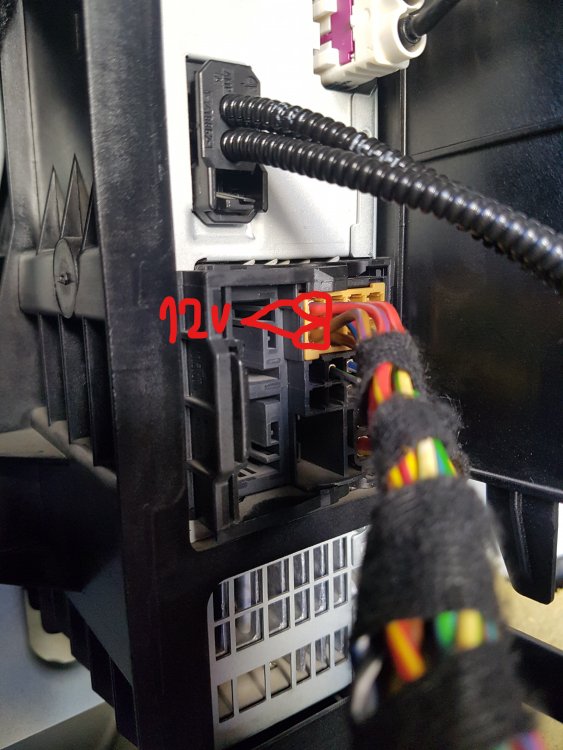

Adjunto fotos donde he medido los 12Vc.c. en la etapa de potencia.



[matraca]

Pues nada cambialo y solucionado.

Pero es raro, que de los 2 que tienes en la puerta no se fundiera tambien el otro.

Hasta otra😁
