Esquema conectores centralita cierre centralizado

[tiparrako]

Buenas tardes.



Os describo el problema que tengo.

De un dia a otro las luces interiores y los elevalunas dejaron de funcionar. Tambien al cerrar el coche dejo de emitir el bocinazo de cierre, en el fis me sale el error del simbolo de 4 puertas abiertas

Asi que pense que era un fusible, y asi es, en concreto el 14.

Quite el fusible estropeado y puse uno nuevo y al segundo oigo un chasquido, compruebo y veo que se ha vuelto a fundir.

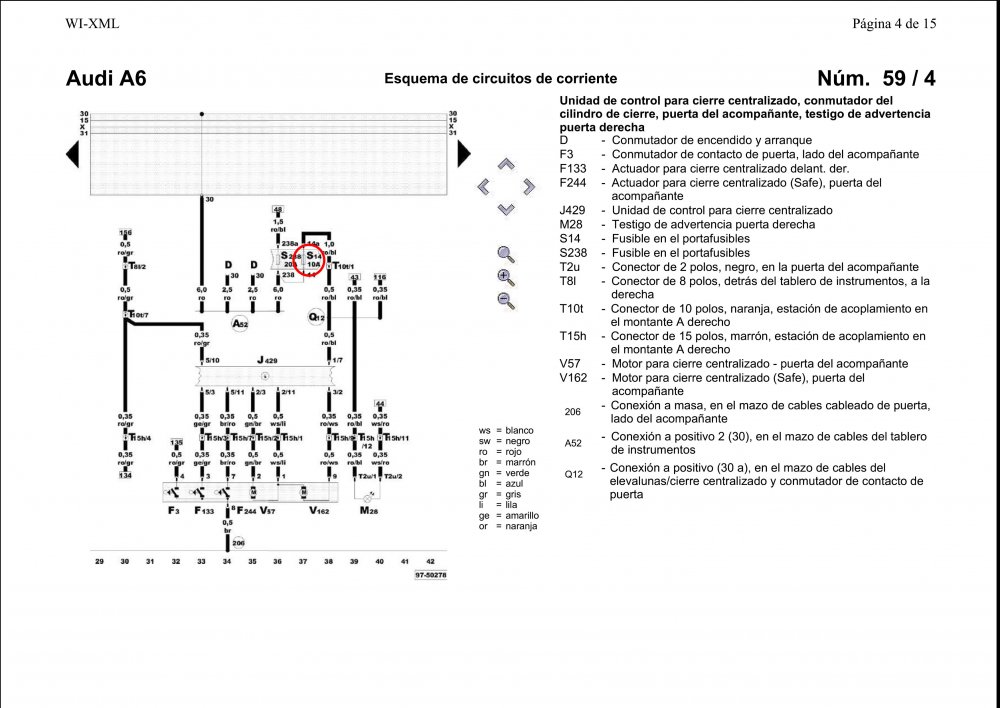

Por internet consigo el esquema electrico y dentro de mis limitaciones voy siguiendo el esquema.

Llego a la conclusion que pueden  ser las cerraduras o las luces interiores.

Desmonto los plafones y veo que hay soldaduras en mal estado, asi que repaso las soldaduras con el soldador. Sigue el fallo.

Esta semana santa he aprovechado para quitar las cerraduras de las puerta y desmontarlas. Veo que hay soldaduras en mal estado, vuelvo a soldar (He de decir que cuando quito las 4 cerraduras, el "corto" ya no se hacia.)

Monto todo y sigo con el problema. Asi que desmonto la centralita y voy comprobando.

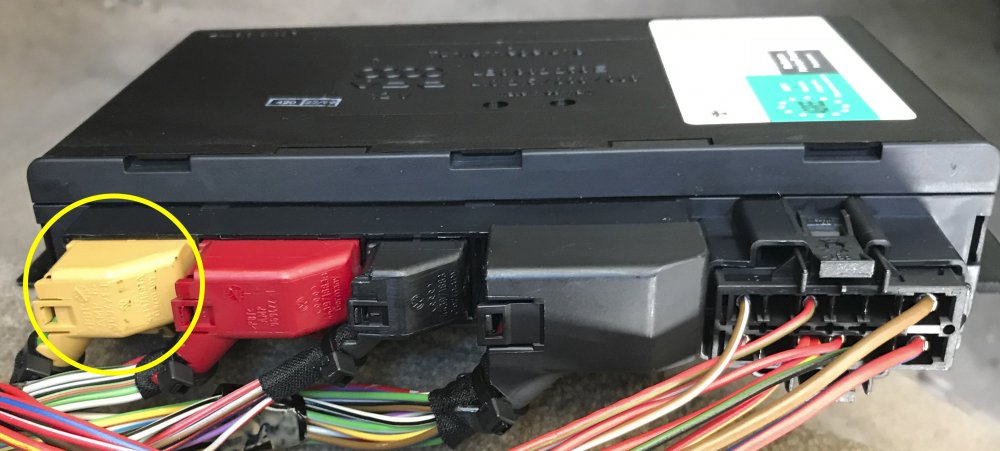

veo que si no conecto el conector marron el fusible no se funde, me funcionan las ventanillas, se iluminan las luces de los pies al albrir la puerta y al cerrar el coche emite el bocinazo.

lo unico que no me funcionan son las luces interiores, el pulsador de cierre/apertura de las puertas y que al pasar de los 15 km/h no se cierra automaticamente.

Como necesito el coche para trabajar monto sin conectar el conector marron de la centralita.

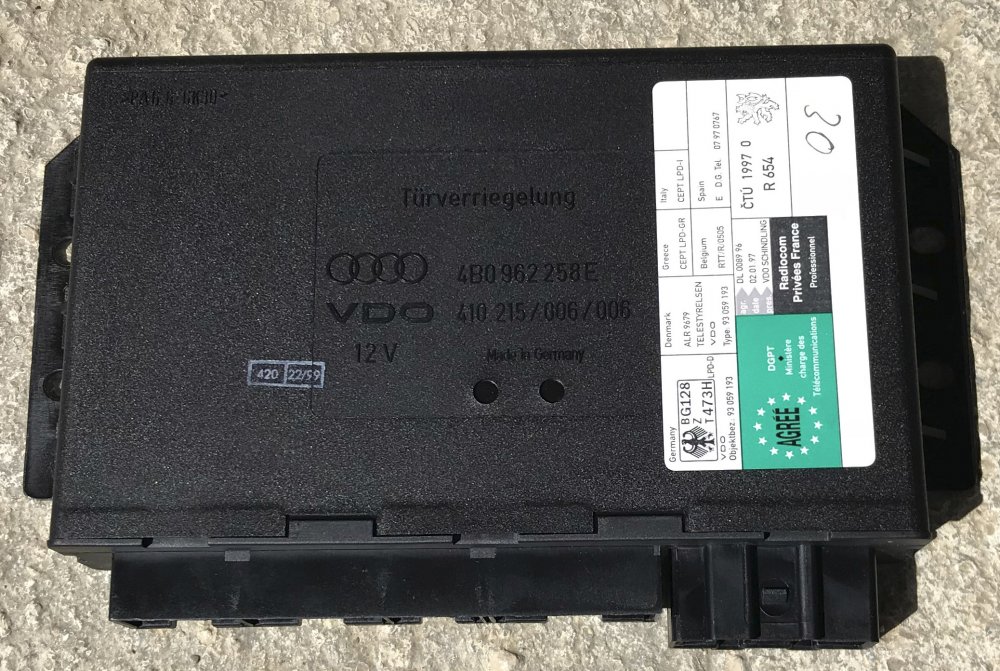

Os pongo alguna foto para que os aclareis.



Me podeis decir donde podria encontrar informacion de los conectores?? que es cada pin, si puede ser??

Creeis que puede que se haya estropeado la centralita??



Gracias y un saludo



[a34323]

Has abierto la centralita?  Ábrela. A un amigo le pasaba algo parecido, la abrió y había un conector fundido tal cual. Échale un vistazo.

[tiparrako]

Hola  a34323.

Si la he abierto y no he visto nada raro.

En principio esta todo correcto.



Un Saludo

[ximo@6]

buenas refloto el hilo,

¿donde se encuentra esta unidad ubicada?, tengo un vecino que no le funciona, y no encuentro información de donde esta, para no desmotar por desmontar, tiene que ser un fallo causado por los contactos pues tiene multitud de fallos y todos hacen referencia a los cables
