ayuda con significado diagrama ELSAWIN

[aealcail]

Amigos.

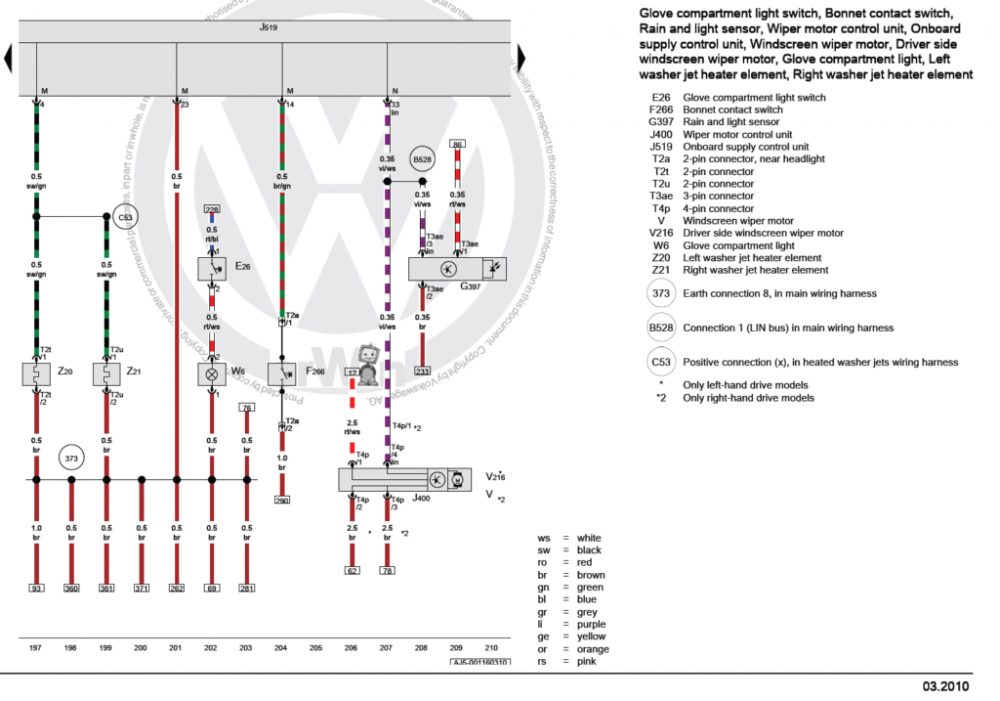

     Tengo una duda existencial , antiguamente le metía mano a mi A4 B8 a diestra y siniestra mirando los diagramas del elsawin,  ahora al revisar para un nuevo auto me parecen imágenes donde los cables terminan en un cuadrado con un numero , pongo un ejemplo ya que no tengo el elsawin en este equipo, si se fijan los cables terminan en cuadrados como numero 93 281, 62 ,etc.

Quien me puede explicar , se lo agradecería.



[FrA1l3]

En 25/5/2018 a las 18:31, aealcail dijo:

Amigos.

     Tengo una duda existencial , antiguamente le metía mano a mi A4 B8 a diestra y siniestra mirando los diagramas del elsawin,  ahora al revisar para un nuevo auto me parecen imágenes donde los cables terminan en un cuadrado con un numero , pongo un ejemplo ya que no tengo el elsawin en este equipo, si se fijan los cables terminan en cuadrados como numero 93 281, 62 ,etc.

Quien me puede explicar , se lo agradecería.





Hola!

Los cuadrados a los que te refieres son continuaciones del cable, en el programa se hace click encima del cuadrado, y te lleva a otra página donde sigue el cable hasta su destino final. Suele ser habitual en cableados que cruzan todo el coche y pasan por varias interconexiones.



Simplemente es eso, sigue la ruta del cable



saludos!

[aealcail]

En 27/5/2018 a las 18:11, FrA1l3 dijo:



Hola!

Los cuadrados a los que te refieres son continuaciones del cable, en el programa se hace click encima del cuadrado, y te lleva a otra página donde sigue el cable hasta su destino final. Suele ser habitual en cableados que cruzan todo el coche y pasan por varias interconexiones.



Simplemente es eso, sigue la ruta del cable



saludos!

Vale muchas gracias ,  vere a donde me llegan los click
