BRICO: Instalación de INTERFACE VIDEO ( Cámara Trasera + 1 Entrada AV ) para MMI normal y Cambio manual

[Nick3737]

hace 2 minutos, Nick3737 dijo:

Gracias por la rapidez Pedro. He visto que la camara tiene un conector con colores rojo y negro (ya he recibido el conjunto) ¿Y el resto de cable.? Efectivamente el mio es manual luego tengo que puentear el blanco pero preguntaba por los cables violeta y amarillo del conector

Muchas gracias, duda resuelta. Por otro lado, me pareció leer en algún sitio, aunque no lo localizo que cuando montas camara elantera, tipo Dashboard, al conectarlo, veías la imagen si pulsas mas de tres segundos el boton asterisco del volante ¿ Has intentado hacer la prueba de esta forma por a lo mejor así me animaba a montar una camara delante?

[Nick3737]

hace 14 minutos, Pedrod100 dijo:

Muy buenas compañero.

El cable de Trigger no tiene que ver con que el MMi sea basico o plus,  sino con que tu coche sea automatico o manual.

Si es manual el cable blanco trigger,  va conectado al conector de luz de marcha atras o al cable,  donde tu prefieras.  (yo empalmé directamente al cable como digo en el brico.)

Los cables negro y rojo se conectan a los de corriente (negro y rojo) de la cámara,  lo veras muy claro cuando la recibas.   como no te va a llegar con los cables de corriente (rojo y negro) que vienen con la camara,  tendras que meter dos cables para alargar entre medias.

luego está el cable de video (conectores amarillos) pero ese es otra historia.

el resto de cables no se usan.

Cualquier duda me vas diciendo.

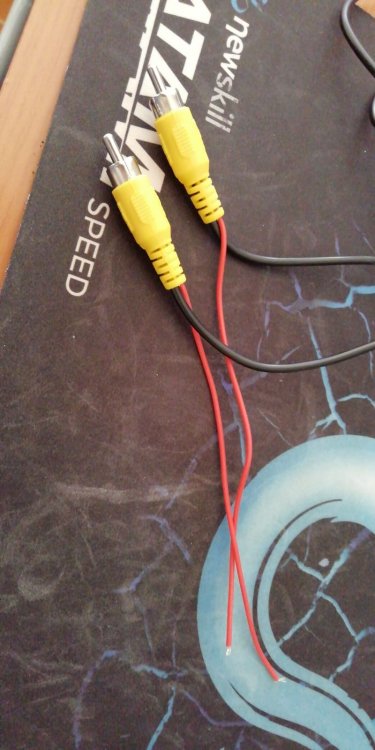

Por otro lado,( lo siento no quiero ser un incordio) pero los conectores RCA tienen un cable rojo que sobresale. ¿Donde se conectan estos cabls o cual es su función? Te adjunto foto

[Pedrod100]

hace 4 minutos, Nick3737 dijo:

Muchas gracias, duda resuelta. Por otro lado, me pareció leer en algún sitio, aunque no lo localizo que cuando montas camara elantera, tipo Dashboard, al conectarlo, veías la imagen si pulsas mas de tres segundos el boton asterisco del volante ¿ Has intentado hacer la prueba de esta forma por a lo mejor así me animaba a montar una camara delante?

Yo tengo la camara delantera instalada no una dashcam, sino la que va debajo de los aros de Audi,  (creo que soy al unico que le funciona....)

y si que he probado con el botón asterisco del volante,  pero no funciona,  la camara delantera se activa cuando metes marcha atras, y ves la camara trasera,  y luego pones punto muerto o primera,  automaticamente conmuta con la camara delantera y se ve durante 10 segundos.

[Pedrod100]

hace 4 minutos, Nick3737 dijo:

Por otro lado,( lo siento no quiero ser un incordio) pero los conectores RCA tienen un cable rojo que sobresale. ¿Donde se conectan estos cabls o cual es su función? Te adjunto foto

Tranquilo que no es molestia. tu pregunta.

En teoria estos cables son para conectarlos a masa para que la imagen no tenga "ruido".... pero yo no los he conectado,  y va perfecta  lo unico es que tienes que separar lo suficiente los cables del interface si conectas la cámara delantera... unos 10 cm o asi... pero hay espacio para hacerlo, osea que sin problema.

Editado 14 de Mayo del 2019 por Pedrod100

[Pedrod100]

Algun compañero ha utilizado esos cables rojos que van con el cable de video para utilizarlos a modo de alimentacion y no tirar mas que 1 cable,  pero ya te digo que yo he preferido tirar los dos cables, negro y rojo y quitarme de problemas, y esos los he condenado.

[Nick3737]

hace 1 minuto, Pedrod100 dijo:

En teoria estos cables son para conectarlos a masa para que la imagen no tenga "ruido".... pero yo no los he conectado,  y va perfecta  lo unico es que tienes que separar lo suficiente los cables del interface si conectas la cámara delantera... unos 10 cm o asi... pero hay espacio para hacerlo, osea que sin problema.

Muchas gracias, ahora falta sacer algo de rtempo y ponerme. Además, he pedido tambien y ya lo tengo en casa las luces de warning de las puertas rojas y el proyector del logo de Audi en el suelo. Así que tengo faena. Ya habia montado un amplificador a los altavoces delanteros y los he cambiado y puse hace tiempo las luces del maletero. Todo gracias a esta comunidad. Aunque creo que de todas estas modificaciones, la que mas me apetece es la de la cámara trasera. Mil gracias y a lo mejor tengo que recurrir a ti con alguna duda, aunque ahora lo veo muchísimo mas claro¡¡¡¡¡

[Pedrod100]

hace 10 minutos, Nick3737 dijo:

Muchas gracias, ahora falta sacer algo de rtempo y ponerme. Además, he pedido tambien y ya lo tengo en casa las luces de warning de las puertas rojas y el proyector del logo de Audi en el suelo. Así que tengo faena. Ya habia montado un amplificador a los altavoces delanteros y los he cambiado y puse hace tiempo las luces del maletero. Todo gracias a esta comunidad. Aunque creo que de todas estas modificaciones, la que mas me apetece es la de la cámara trasera. Mil gracias y a lo mejor tengo que recurrir a ti con alguna duda, aunque ahora lo veo muchísimo mas claro¡¡¡¡¡

Sin problema compañero.

Aqui estoy para lo que necesites.,  mirate bien los bricos  para tenerlo todo claro y cualquier problema no dudes en decirmelo.



Un saludo.

[nomtoni]

hace 13 horas, Nick3737 dijo:

Por otro lado,( lo siento no quiero ser un incordio) pero los conectores RCA tienen un cable rojo que sobresale. ¿Donde se conectan estos cabls o cual es su función? Te adjunto foto



Aunque yo monté la cámara como dice Pedro, tirando un cable de alimentación y otro negro junto con el de la cámara, si no te quieres complicar conecta el negro a masa y utiliza el rojo como alimentación ya que va metido por dentro del cable de vídeo, en vez de tres cables sólo tienes que pasar el de vídeo, mucho más fácil, pagamos la novatada al ser los primeros y no pasa nada realmente por haber tirado los tres cables, pero poner uno sólo es más barato y más simple la instalación.



[Nick3737]

hace 21 minutos, nomtoni dijo:



Aunque yo monté la cámara como dice Pedro, tirando un cable de alimentación y otro negro junto con el de la cámara, si no te quieres complicar conecta el negro a masa y utiliza el rojo como alimentación ya que va metido por dentro del cable de vídeo, en vez de tres cables sólo tienes que pasar el de vídeo, mucho más fácil, pagamos la novatada al ser los primeros y no pasa nada realmente por haber tirado los tres cables, pero poner uno sólo es más barato y más simple la instalación.



Muchas gracias Nomtoni, lo tendré en cuenta cuando me ponga a montarlo. Ya os diré como queda al final. Saludos

[nomtoni]

Es más, cuando instalé la delantera (que no funciona por ahora), me di cuenta que el cable negro no era tampoco necesario conectarlo a masa, pues lo solté y seguí funcionando igualmente, curioso.

[Nick3737]

Bueno. ¡¡¡Otro mas que ha montado la cámara con este brico!!!. En mi caso MMI Básico y cambio manual. Siguiendo el brico no es difícil. Lo que mas me ha costado, curiosamente ha sido, al montar, poner el equipo multimedia y el interfaz tras la guantera. ¡¡Y eso que yo ya sabía como iba porque monté un amplificador en su día pero bueno!!!

La imágen no me pareció mala( soy de la época de los VHS jejejj). Pero me gustaría que me dijéseis como funciona la cámara en condiciones de poca luz, ya que al entrar en el garaje, la imágen se veía mal, como quemada, algo un poco raro. No se si es normal o me tocará retocar algo. No obstante, en el exterior es bastante aceptable. MUCHAS GRACIAS A TODOS, en especial los que se han currado los bricos. He aprovechado hoy y le he puesto tambien las luces de aviso de salida en las puertas( con proyectores delante del logo de Audi) y me han quedado bien y luces rojas y de acceso normales en las puertas traseras. Total, una currada buena hoy.

[Nick3737]

Por Cierto, he seguido el brico al pie de la letra, por lo que no he aprovechado el cable de alimentación de la cámara y no me ha costado meter los cables, aunque eran mas. He sacaso dos cables de alimentación, junto con el de Triger de la luz de marcha atrás. He preferido asegurar, a pesar de los consejos de los compañeros. MIL GRACIAS DE NUEVO¡¡

[Carlherl]

hace 2 horas, Nick3737 dijo:

Bueno. ¡¡¡Otro mas que ha montado la cámara con este brico!!!. En mi caso MMI Básico y cambio manual. Siguiendo el brico no es difícil. Lo que mas me ha costado, curiosamente ha sido, al montar, poner el equipo multimedia y el interfaz tras la guantera. ¡¡Y eso que yo ya sabía como iba porque monté un amplificador en su día pero bueno!!!

La imágen no me pareció mala( soy de la época de los VHS jejejj). Pero me gustaría que me dijéseis como funciona la cámara en condiciones de poca luz, ya que al entrar en el garaje, la imágen se veía mal, como quemada, algo un poco raro. No se si es normal o me tocará retocar algo. No obstante, en el exterior es bastante aceptable. MUCHAS GRACIAS A TODOS, en especial los que se han currado los bricos. He aprovechado hoy y le he puesto tambien las luces de aviso de salida en las puertas( con proyectores delante del logo de Audi) y me han quedado bien y luces rojas y de acceso normales en las puertas traseras. Total, una currada buena hoy.

No se a que te refieres a imagen quemada. Si es como si se te mezclarán la imagen de la cámara con la del mmi es por la configuración de la interface.

Si es por falta de luz, solo cambia la bombilla de marcha atrás por una de led.

Yo antes veía poco pero desde que cambié los faros traseros a Led se ve mejor que por el día jeje.

[Nick3737]

hace 15 horas, Carlherl dijo:

No se a que te refieres a imagen quemada. Si es como si se te mezclarán la imagen de la cámara con la del mmi es por la configuración de la interface.

Si es por falta de luz, solo cambia la bombilla de marcha atrás por una de led.

Yo antes veía poco pero desde que cambié los faros traseros a Led se ve mejor que por el día jeje.

Gracias por tu respuesta. he visto en el foro lo relacionado a la mezcla de imagen y creo que no es eso. La configuración está bien y de día se ve perfecta. Es seguramente falta de iluminacion. Voy a cambiar las luces por unas de led y ya te contaré. Saludos

[Pedrod100]

hace 23 horas, Nick3737 dijo:

Por Cierto, he seguido el brico al pie de la letra, por lo que no he aprovechado el cable de alimentación de la cámara y no me ha costado meter los cables, aunque eran mas. He sacaso dos cables de alimentación, junto con el de Triger de la luz de marcha atrás. He preferido asegurar, a pesar de los consejos de los compañeros. MIL GRACIAS DE NUEVO¡¡



Puede ser lo que dice el compañero @Carlherl.  Falta de luz,  ten en cuenta que la camara no lleva infrarrojos como las camaras ip para ver en la oscuridad.

Si cambias las bombillas de marcha atras a las que hay tambien puestas en un brico del foro,  verás la diferencia,  parece que se hace de dia.  Por cierto ya que desmontas el faro,  aprovecha y cambia tambien los intermitentes... el cambio es brutal.
