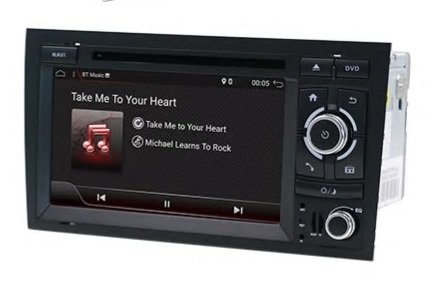

Buenas tardes a todos los foreros. Hacia mucho tiempo que no entraba por el foro y vengo a dejaros una pequeña ayuda para los que tengan problemas con los altavoces traseros de nuestros coches. Lo primero de todo os voy a dejar la radio china que instale, supongo que será igual para todos los modelos que tengan conexiones parecidas y deciros que el mio es un sistema de sonido NO BOSE.

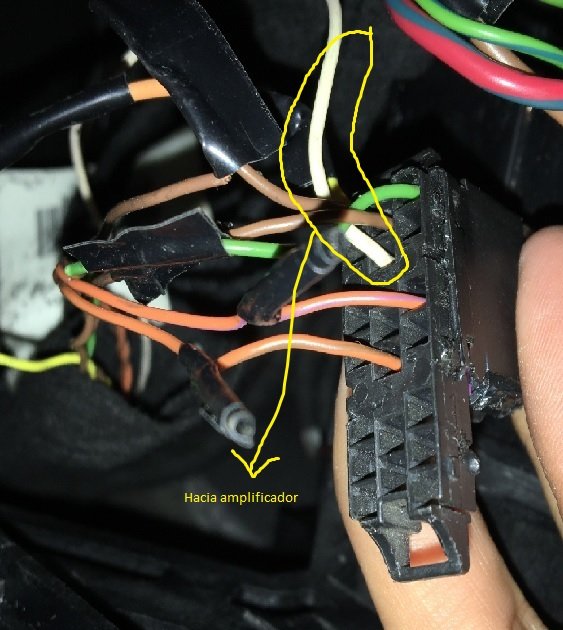

Bueno, el problema principal en la mayoría de los casos es que no le llega corriente al amplificador trasero que tienen nuestros coches en la parte trasera. Los vendedores dicen que si funcionan los altavoces traseros pero se refieren a los equipos BOSE, que viene preparado para Plug&Play. En mi caso las conexiones traseras coincidían perfectamente pero no funcionaban. Me explico mejor, El remote que es el cable blanco que pongo en la foto, coincidia con una salida de la radio que pone AMP, que supuestamente da corriente bajo llave (deja pasar 12v con el contacto para quien no lo sepa) pero que midiendo con un polímetro no daba nada. Estan son las conexiones que os decía:

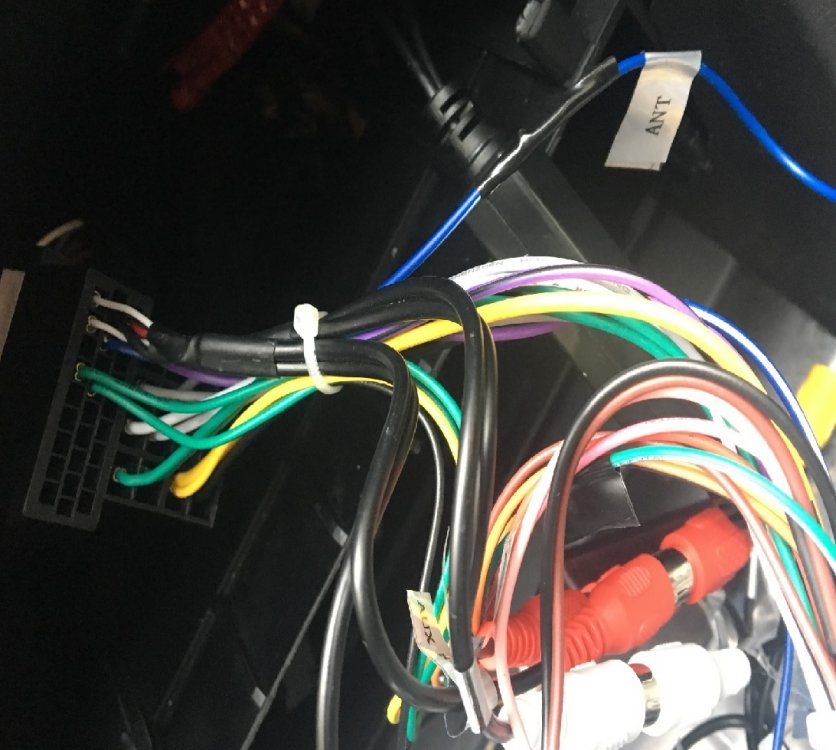

Entonces lo único que tenemos que hacer es alimentar este cable que va al amplificador, yo utilice el de la Antena que pone ANT y da también 12v bajo llave, y a la antena la alimente con la conexión del mechero porque al conectar el ampli y el ampli de la antena me dejaba de funcionar, todavía nose porque.

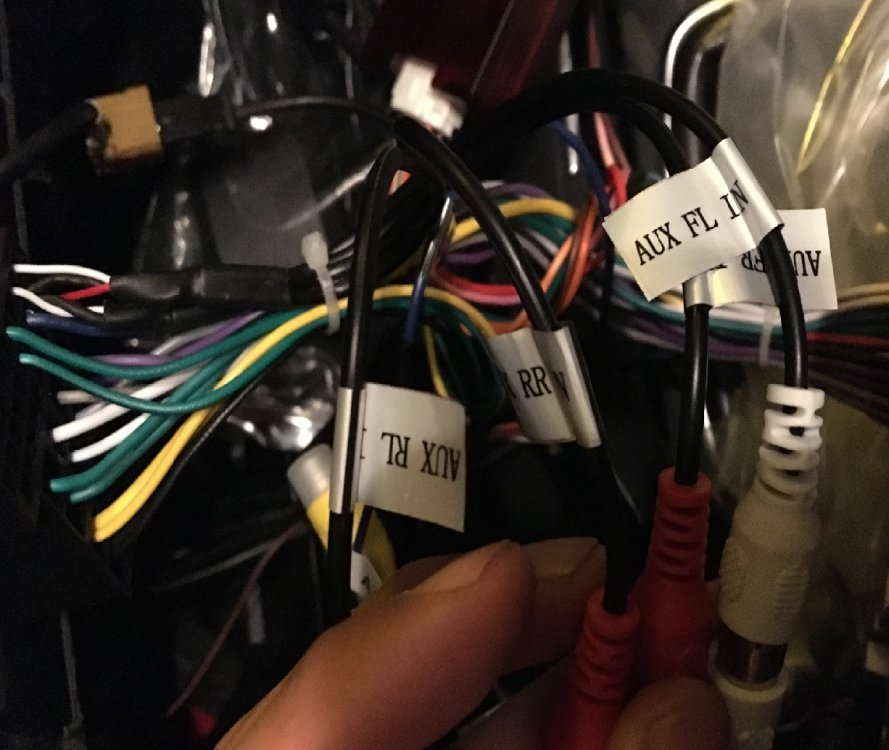

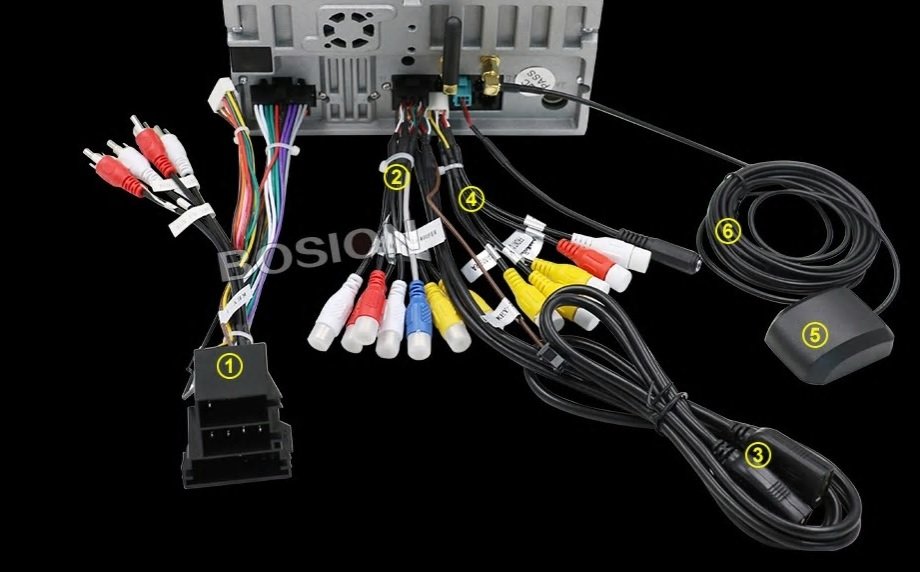

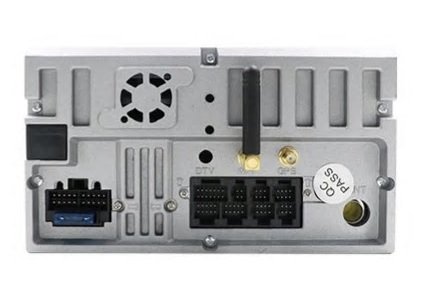

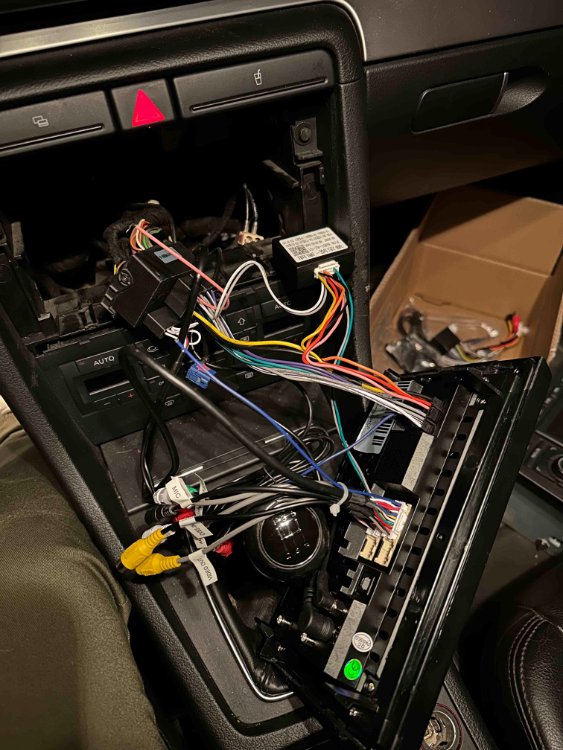

El cable que veis que pone ANT va conectado al AMP que tenia que dar 12v y no los da, asi q aproveche parte de su tramo para no tener que cortar el del amplificador directamente. Por ahora ya tenemos la parte mas importante de la conexión, ahora ya solo nos queda los RCA (nº1 de la foto)  que son los altavoces traseros y los conectaremos a las salidas RCA de la radio (nº2 de la foto), es fácil, puesto que van nombradas todas las conexiones. Con esto ya estaría sonando nuestra radio china, recordar que esto es valido para la radio que os comento siempre y cuando tenga las mismas conexiones, si no llevamos las RCA nos toca comprar cable phonocar o empalmar....


Espero que os sirva de ayuda, cualquier cosa intentare ayudaros. Un saludo a todos!
