Cuadro Audi A4 B5 1.9 TDI afn

[villu]

Bueno pues solucionado, hoy he conectado las rpm al pin 8 de la centralita y a la primera. Eso sí en el pin 43 no me ha funcionado la velocidad y luego mirando la instalación me he dado cuenta que el cable del 43 estaba cortado y el del sensor también. Cómo va a funcionar je je. Le he conectado al marrón rojo del sensor y de este al cuadro y funcionando. Lo único que no sé si realmente será el pin 43 de la centralita ya que el cable tanto de la centralita como del cuadro es azul blanco y el que sale del sensor es marrón rojo. Le pasa algo si la centralita  no sobe a qué velocidad va? Desde luego la furgo anda perfectamente.

[Athabasco]

Creo que el cable azul/blanco es lo que se llama el gala que se utiliza en los aparatos de radio para que suba o baje el volumen segun la velocidad que se vaya y evidentemente tendra que ver creo que es el que en el cuadro pone velocidad salida.



s2

[villu]

hace 14 horas, Athabasco dijo:

Creo que el cable azul/blanco es lo que se llama el gala que se utiliza en los aparatos de radio para que suba o baje el volumen segun la velocidad que se vaya y evidentemente tendra que ver creo que es el que en el cuadro pone velocidad salid



s2

Efectivamente  el cuadro en el conector amarillo tiene dos salidas de velocidad, pero en el conector azul tiene la entrada que es a la que he conectado yo el sensor de velocidad y funciona.

Pero lo que le veo, es que la centralita no sabe a qué velocidad va la furgoneta. Si  por esto le puede afectar a algún parametro.

[Athabasco]

Posiblemente un cable de los de velocidad de salida vaya a la Ecu y el otro al clima original al menos hay un canal del mismo que marca la velocidad y probablemente el mismo que va la radio, el gala que comento, en el diagrama no te sale el pineado de la Ecu o es para otro motor, de todas  maneras posiblemente el color del cable tendria que ser el mismo.



S2

[villu]

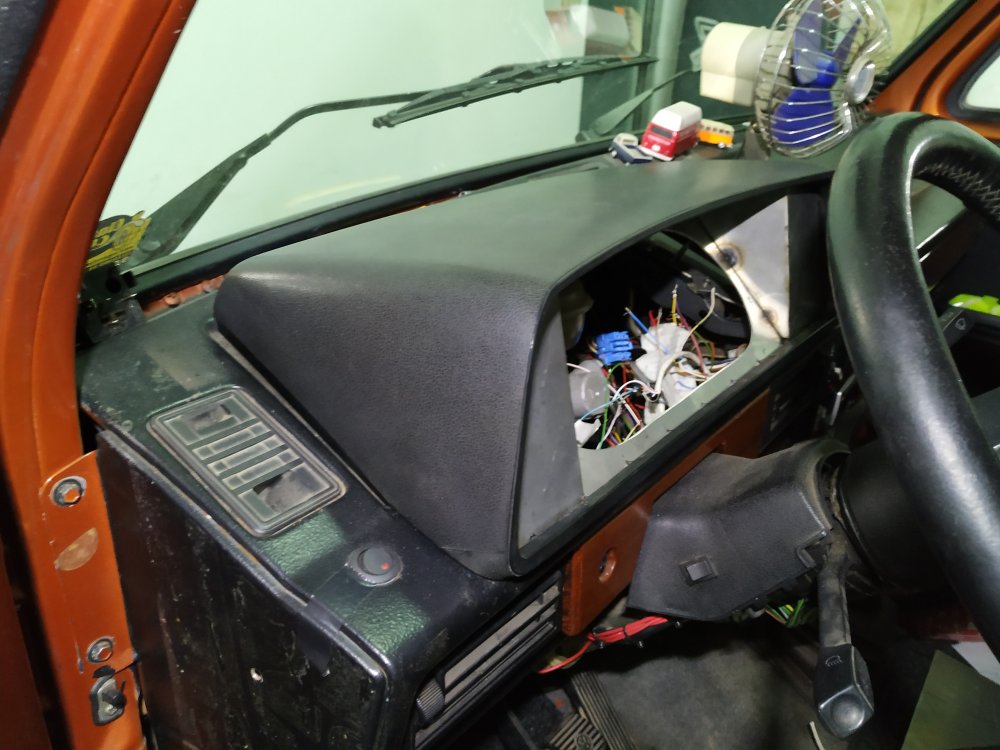

Bueno hoy he empezado a colocar el cuadro después de mucho tiempo parado. Unas fotitos de cómo va

[zeimon]

Tiene buena pinta y la verdad que el trabajo y empeño que pones es impresionante.

Mis felicitaciones

[luislucena]

Como nos gustan estos post.

[villu]

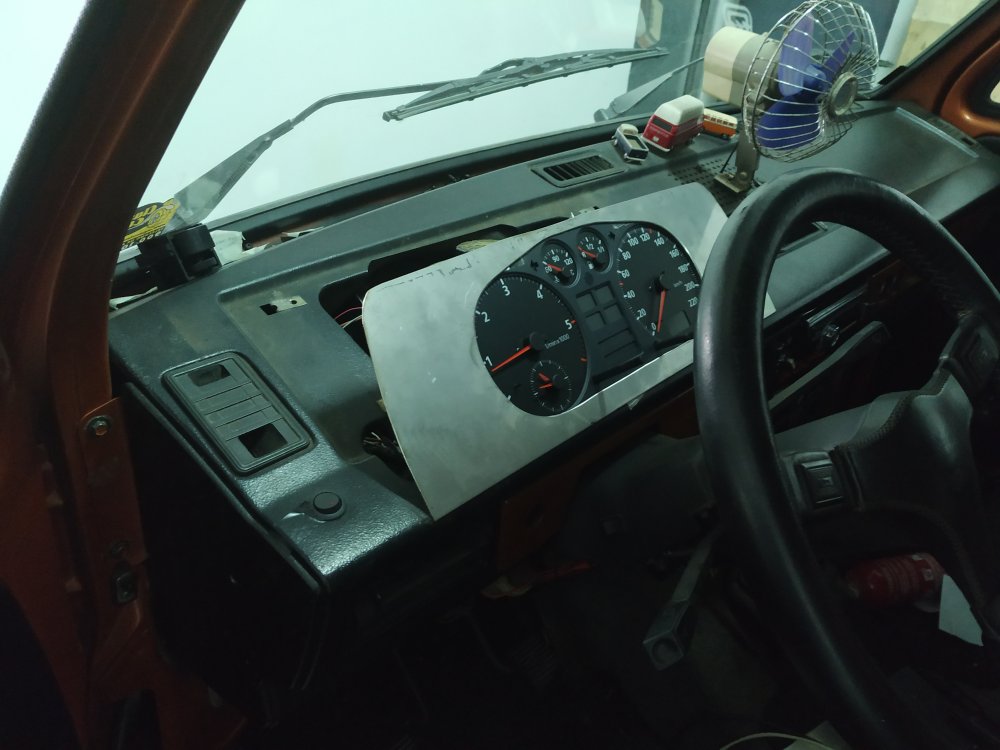

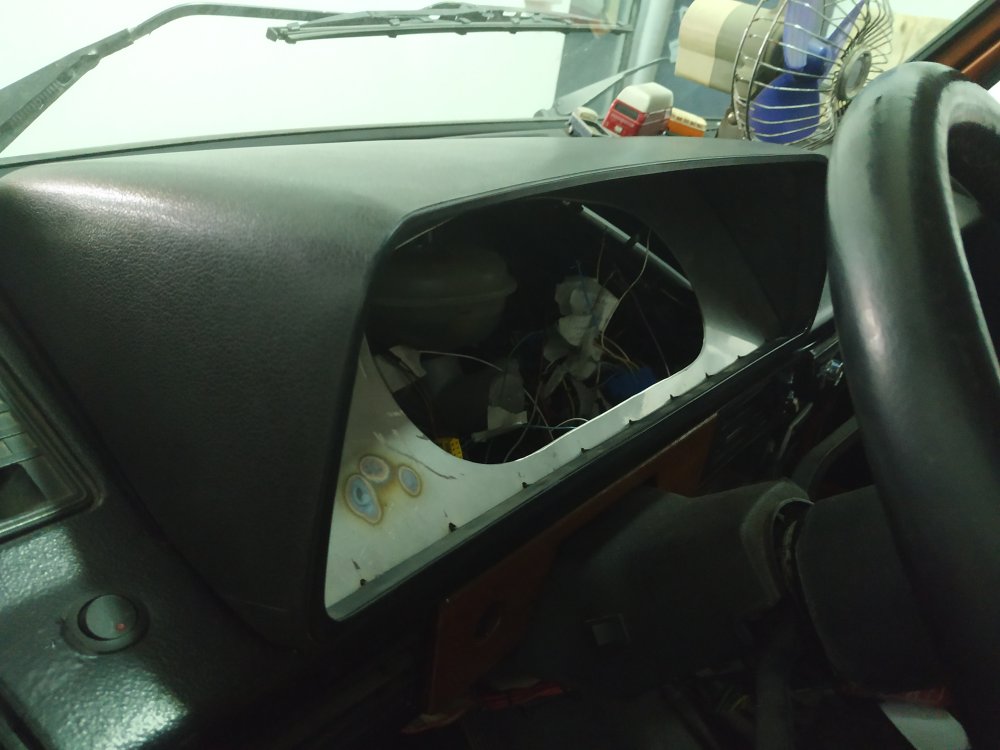

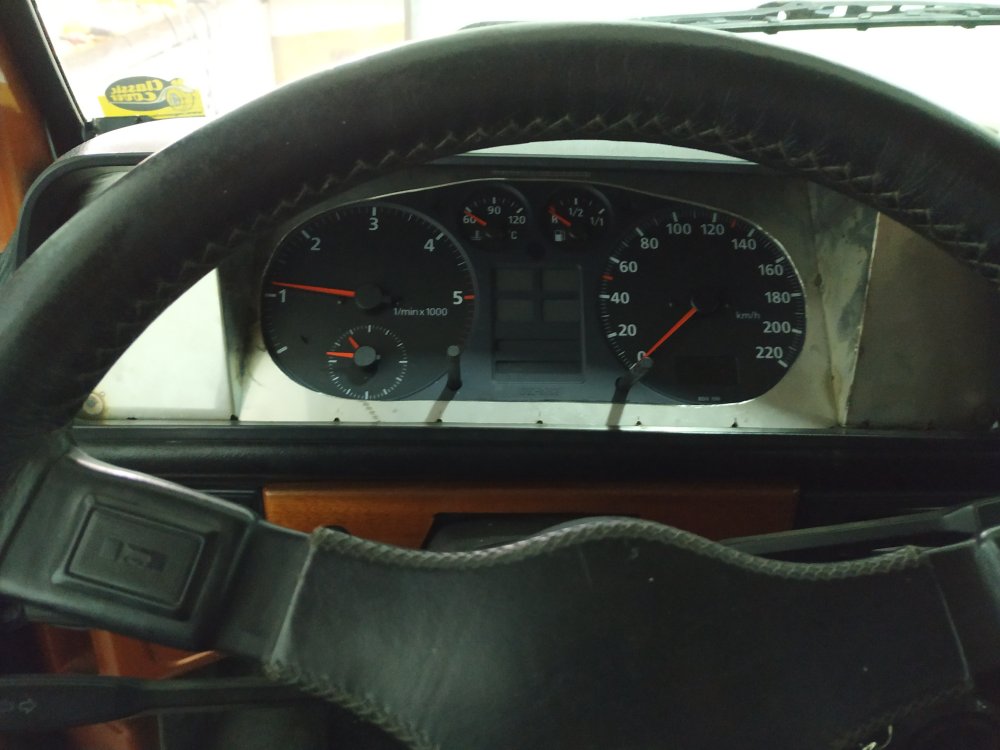

Hola gente pues nada hoy he hecho algún avance. He preparado unas plantillas en cartón para luego hacerlas en inox para la zona de las botoneras. Después las he fabricado y soldado unos puntas para ver cómo queda y poder así ajustar si fuera necesario. Y he colocado el cuadro provisionalmente con cinta para ver cómo queda. Gracias por los comentarios, intento hacerlo lo mejor posible con los conocimientos que tengo.

Pongo unas fotitos del proceso

Editado 15 de Marzo del 2019 por villu

[Athabasco]

Buen progreso. Te puedo hacer una sugerencia a nivel estetica? es que vengo del mundo del diseño industrial y semos un poco gili para eso...



Por que no le das mas margen (amplitud) a lo que has recortado en las esferas y la parte de arriba aprobechando esa amplitud la redondeas un poco (lo que dijeramos empalma las esferas grandes con las pequeñas? no se si me entiendes lo que quiero decir, estoy hablando de un par de milimetros asi tambien no se veria tan junto a los numeros y quedaria la parte de arriba mas redondeada, mirando un cuadro que tengo por casa da para hacerlo...



[villu]

Efectivamente la idea es esa hacer el juego algo más grande, si te fijas en el cuenta kilómetros está algo por encima el metal con respecto al cuadro. Por la parte de abajo estoy en el límite y por la de arriba dónde está la temperatura y el depósito también, pero en esa zona si que tengo márgen.  De momento está todo provisionalmente. Solo quería ver cómo queda.

[villu]

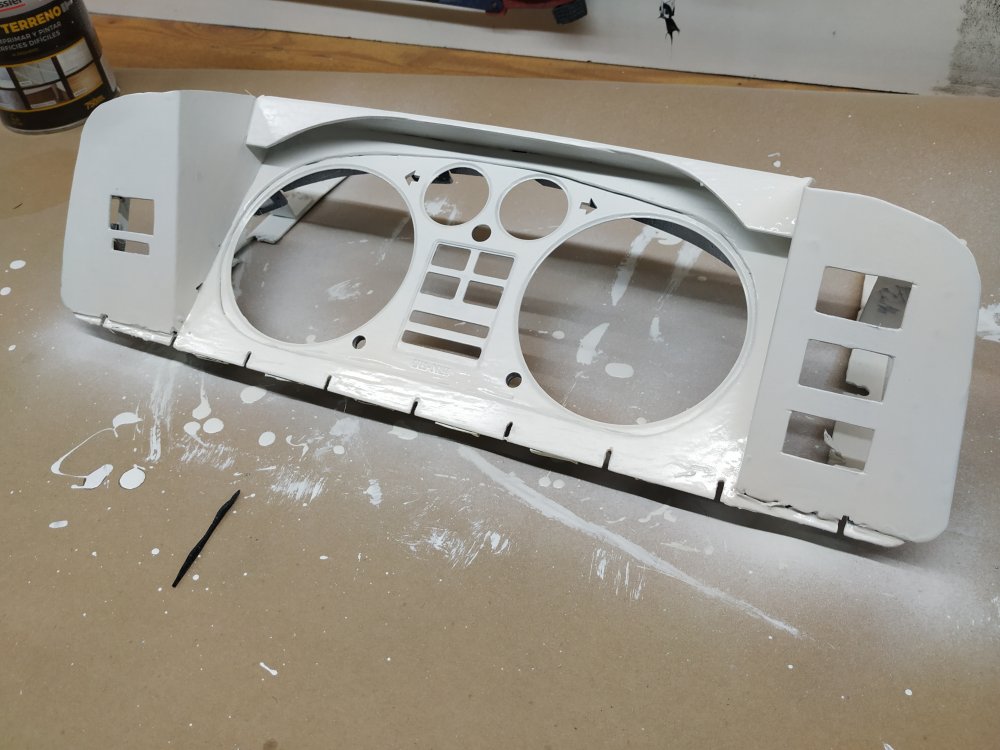

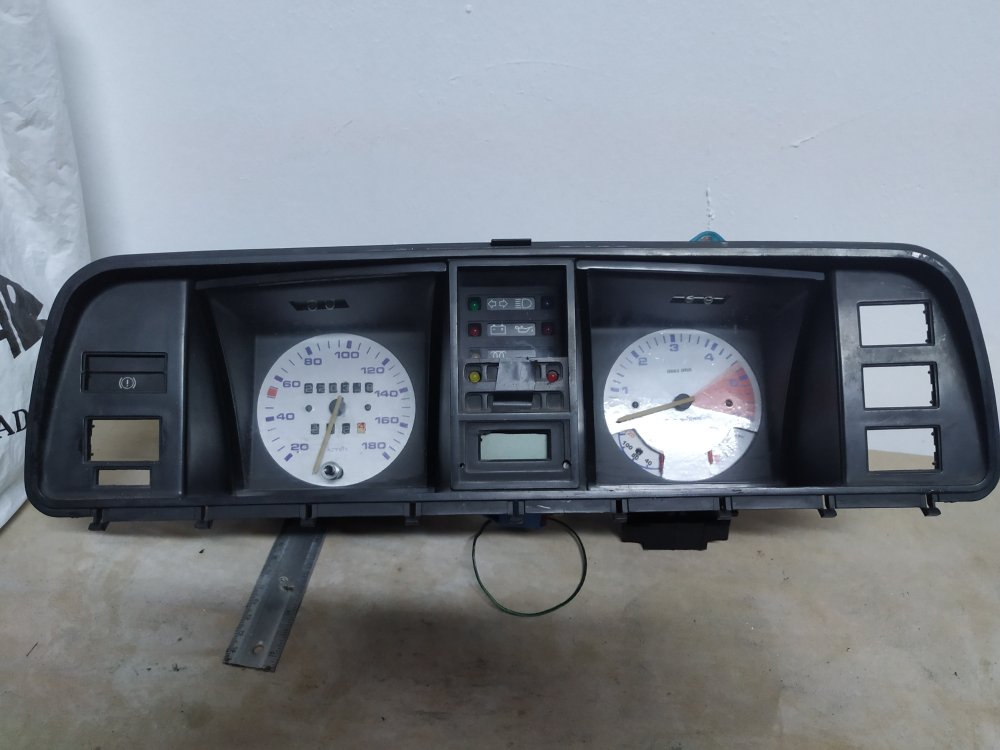

Bueno ya lo tengo casi terminado a falta de pintar en negro. Tiene dos manos de imprimación y en cuanto lo pinté cortaré el metacrilato para tapar los relojes. Una fotito también del original para ver cómo es.

[villu]

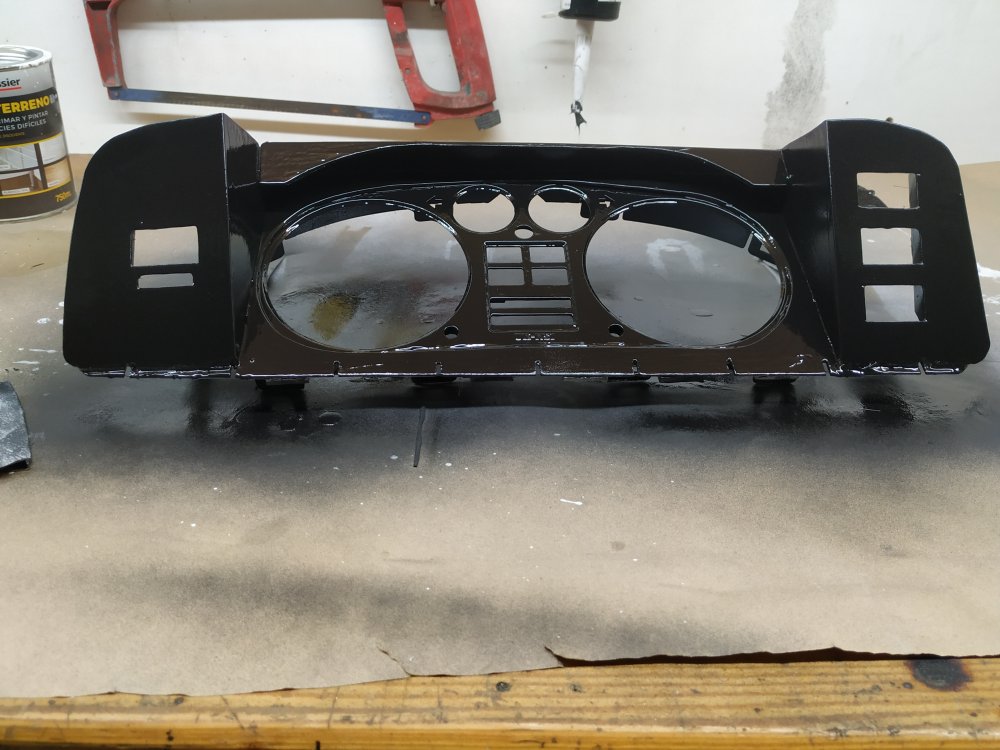

Buenas aquí ya con una mano de negro mate

[Athabasco]

Por ser tikismikis y viendo el original no se si yo lo hubiera puesto menos inclinado, osea que la parte inferior la hubiera dejado mas hacia dentro, mas que nada por si luego vas a tener problemas con el sol y que depende de por donde vaya y la hora pueda incidir el los relojes y no los veas bien, visto que los originales estan bien empotrados al fondo precisamente para eso, por  el resto y ya viendo que lo has retocado de la forma que te dije pues a la espera de verlo completo y montado.



Oye una cosa, tienes marcador de temperatura exterior por algun otro sitio? te lo digo por que yo tengo uno muerto de risa por un cajon que va insertado en el cuadro en las dos ventanitas que hay debajo de los cuatro pilotos del centro y ademas es para ese modelo de cuadro, ademas me suena de tener incluso un sensor por algun lado, lo digo por si lo quieres te lo regalo.



S2

[villu]

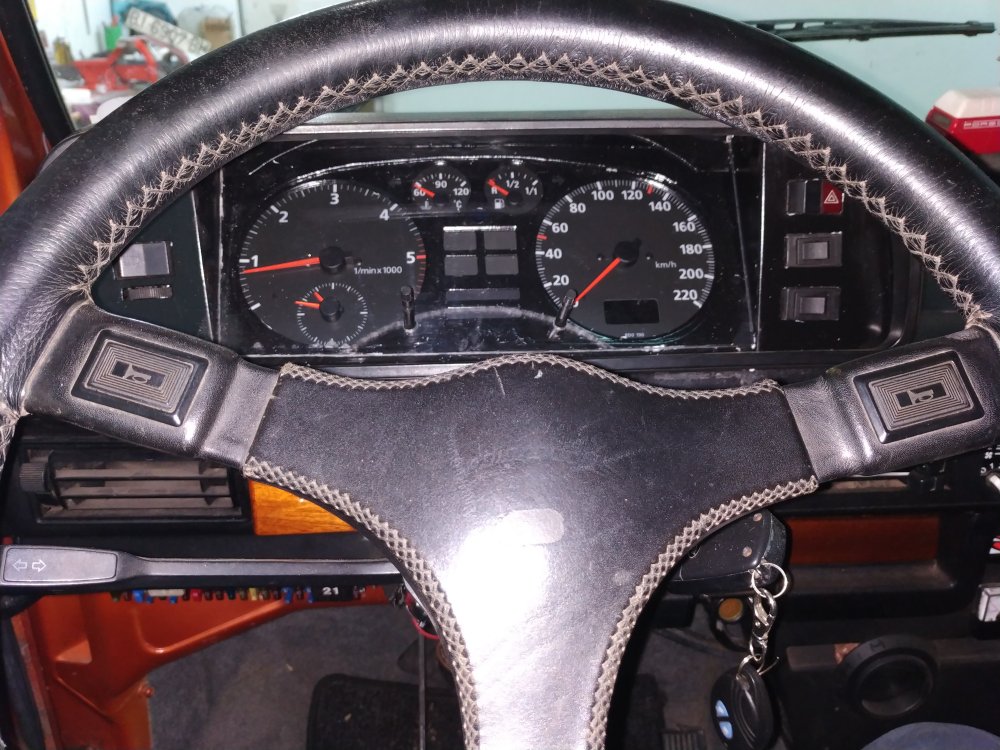

Hola colocado en su sitio. No me a quedado muy bien rematado el metaquilato por la parte de abajo pero me he quedado sin más. La inclinación le he dado lo mínimo posible para que entre en la tapa del cuadro original y más al fondo no puedo, ya que pega en el depósito del líquido de frenos. El original tiene hueco en medio para que libre. Ya lo he pensado lo del sol pero es que no tengo posibilidad de poner de otra manera sin modificar  la tapa. He querido dejar los interruptores también originales por si en la ITV dicen algoy así sea quitar y poner en  un momento. Decir que esta el motor, caja,frenos  etc homologados pero no sé si me dirán algo por el cuadro. Pues si tienes te lo agradeceria, que se ve en los huecos que tiene? Una fotito

[villu]

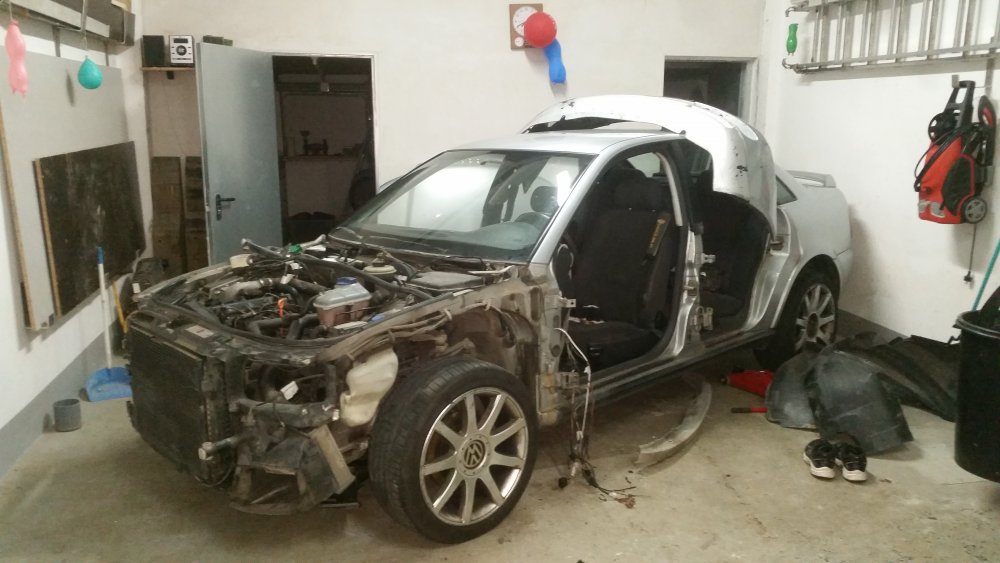

Hola pongo unas fotitos del coche que me pille y como se fue al desguace je je. Una vida por otra
