Brico iluminacion altavoces traseros B&O


IN audi TO

Publicaciones recomendadas





Bueno, os traigo un pequeño brico que para mi, deberia venir de serie con el equipo B&O ya que no es muy caro y queda realmente bien.



El panel trasero trae soporte y hueco para la iluminacion pero no trae ningun pin habilitado para tal fin en la centralita de la puerta, de momento y hasta ver como consigo habilitar

el pin de la iluminación lo he conectado al led de la manilla del tirador, cuando consiga esquema actualizare el brico.



no tengo muchas fotos por que me di cuenta un poco tarde pero en el foro hay bastantes bricos que nos pueden valer para según que cosas, algunas fotos que pondré son

de mi gran amigo @FrA1l3 que ha dado su consentimiento para ello.



MATERIALES

2X modulo led  8V0947356

2X conector modulo led  8W0971832 ( suelen venir con los pines incluidos )

1m fibra optica de 3mm ( mas o menos llevan 28cm cada altavoz )

cableado, en mi caso como son led y no tienen mucha intensidad he utilizado cable de red
pero cada uno puede utilizar lo que quiera o tenga por casa.

cinta de tela para dejarlo un poco OEM





HERRAMIENTAS

Los ya famosos utiles naranjas para desarmar y apalancar sin dañar nada

destornillador tipo TORX de 20





EMPEZAMOS

Es facil de hacer pero como en todos los bricos, no me hago responsable de los daños o problemas que puedan surgir con la realizacion del mismo.




PRIMER PASO :  desmontaje del panel trasero de la puerta, retirar tapa de altavoz con los desmontables, sale fácil, después con el destornillador retirar los 3 tornillos

para poder desencajar el panel, las fotos son de la puerta delantera pero el desmontaje es igual



imageproxy.jpg.3d4811e35733aee9bf8ecb748d1256a1.jpgimageproxy1.jpg.ee73a72988a16141f8f0db6491cfaf47.jpgimageproxy11.jpg.60b15e55a16480971147d16b43466097.jpg



SEGUNDO PASO:

Retiramos el cable del tirador interior, el cable de altavoz y la conexión del panel a la centralita




















TERCER PASO:

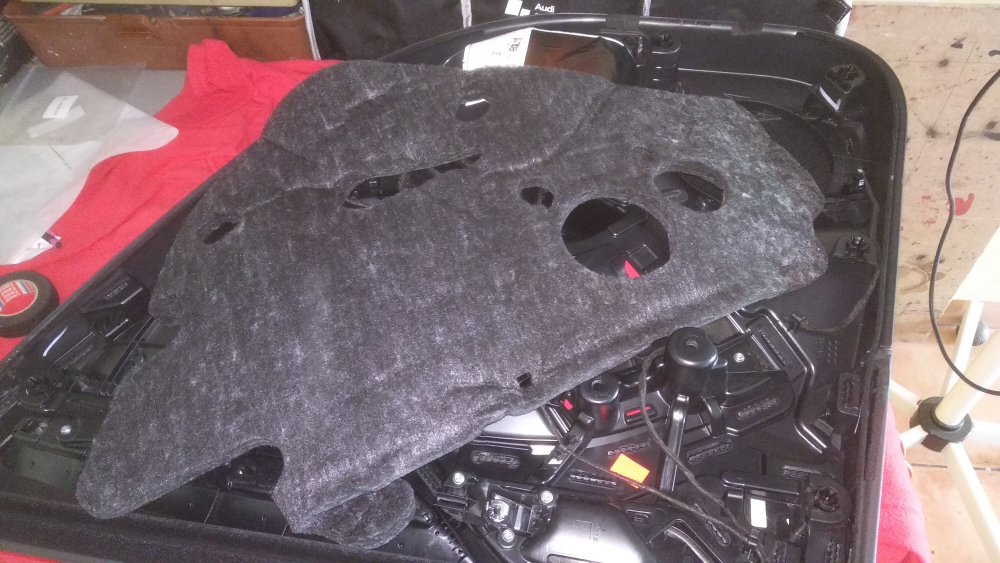

Ya tenemos el panel fuera, ahora con cuidado hay que retirar la manta aislante, va enganchada como en unas U






CUARTO PASO:



Colocar la fibra, modulo led y cableado, viene muy bien el panel para hacerlo, tan solo hay que cortar mas o menos 27.5cm de fibra óptica y colocarla dentro del hueco que tiene

el embellecedor de la tapa



IMG_20190314_120220.jpg.605ee0772f9d29188ba7142faa56a47b.jpgIMG_20190314_120554.jpg.37ad48e321d0618a189c7cc1976bc2a0.jpg


































Enlace al comentario
Compartir en otros sitios web


  • Respuestas 36
  • Created
  • Last Reply

Top Posters In This Topic

QUINTO PASO:

Hacer cableado para alimentar el modulo led, yo lo he realizado con 2 hilos de cable de red, es mas que suficiente para el consumo que tiene.

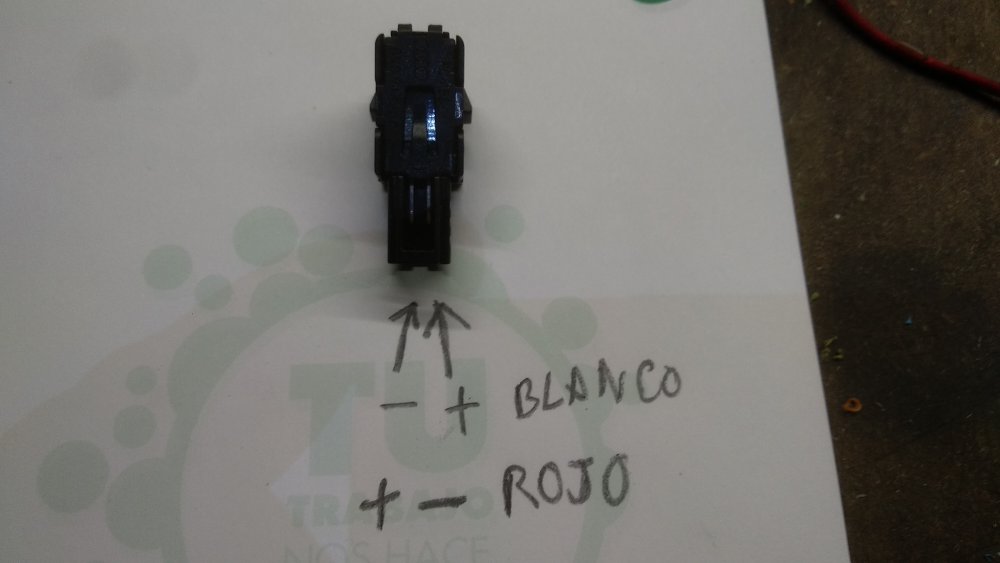

+++++ tener cuidado ya que el modulo led al igual que el del posavasos de la consola central es bicolor, según la polaridad, lucirá rojo o blanco +++++

os pongo una foto de la polaridad,








s..TO PASO:

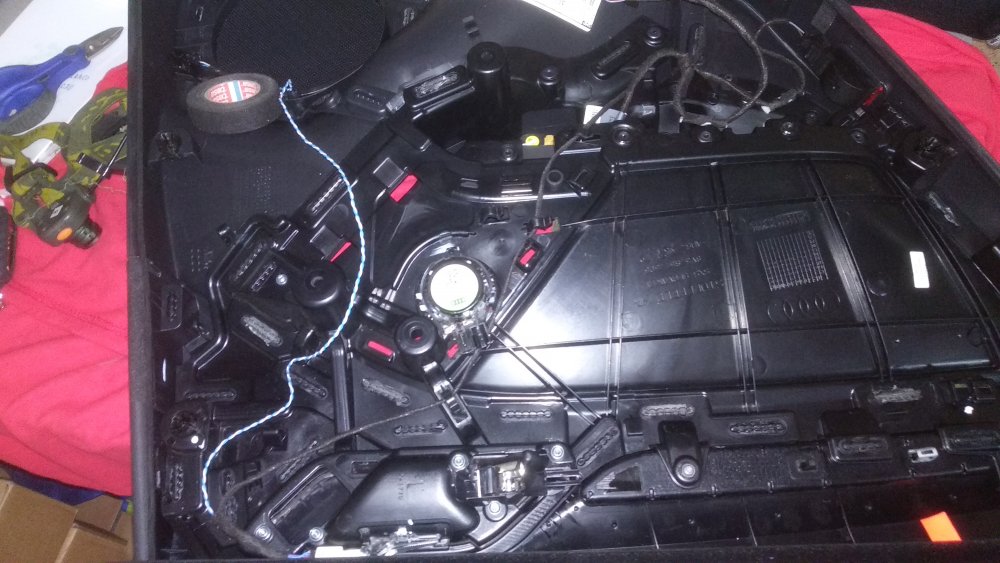

Despues se colocan los pines en el conector, cuando entran tienen que hacer un click, y se enchufa al modulo, se forra el cable con cinta de tela para que
quede como si fuera OEM y se coloca enganchando el cable por los soportes que tiene el panel, llevandolo hasta la luz de la manilla ( provisional hasta que
pueda investigar el conexionado de las centralitas traseras ), el cable marron es el negativo, el morado es el positivo,

una vez realizado se coloca la manta aislante y se monta la puerta a la inversa de como la hemos quitado sin olvidarnos del cable del tirador, el altavoz y el
conector de la centralita



IMG_20190314_150014.jpg.c3e84a2ee4d23d78c7834dea9274dc6c.jpgIMG_20190314_150736.jpg.2ebe7c3df715cf20125818df169b2417.jpg








SEPTIMO PASO:



Resultado, la iluminacion al esta cogida de la luz de la manilla y esta es controlada por el potenciometro que tenemos en el mando de las luces, lo suyo es
que se controlara desde el MMI como se hace con los delanteros, pero bueno, todo se andara.

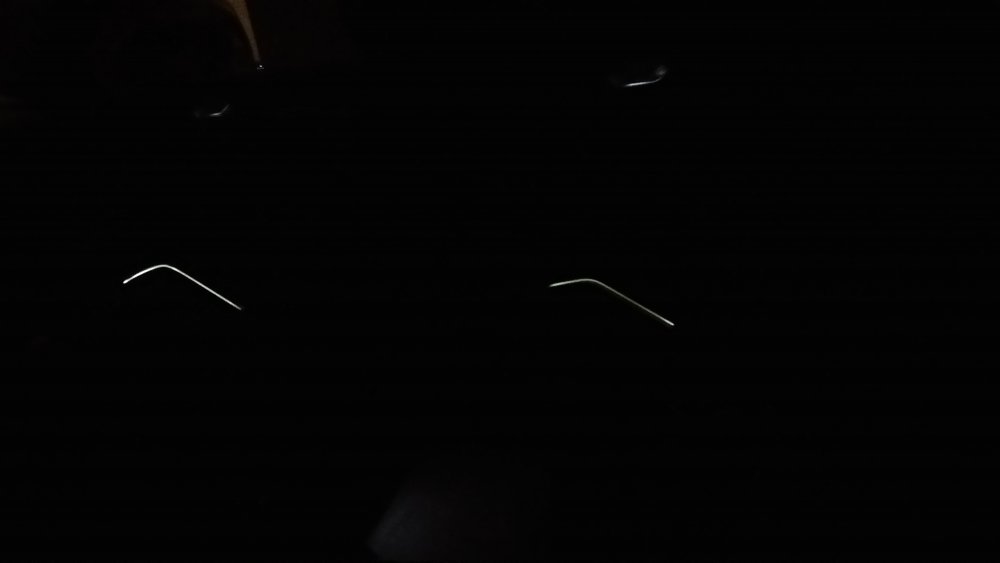

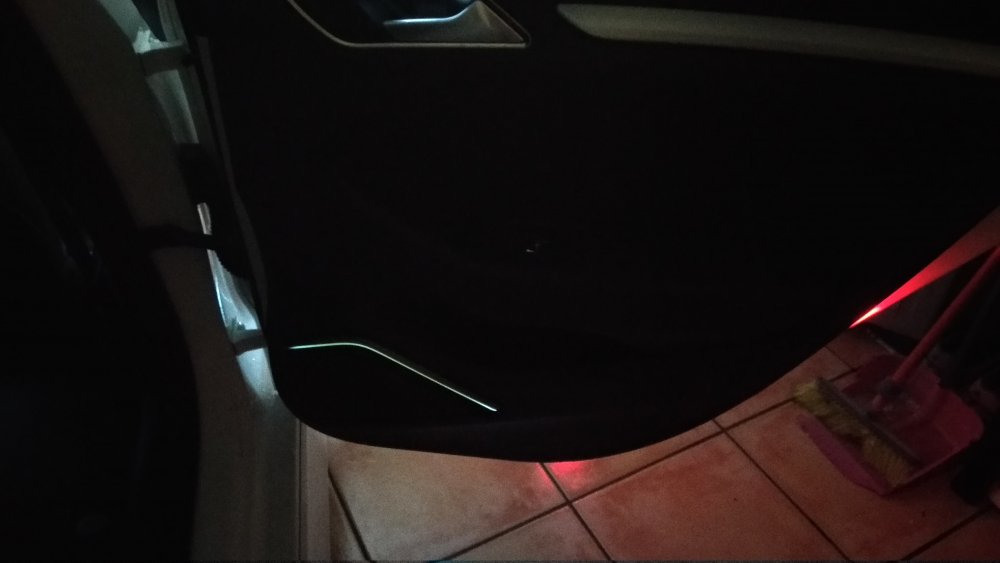

fotos del resultado, no son muy buenas pero se aprecia la iluminacion trasera






IMG_20190317_184020.jpg.f1b24fc34da5afe6a28d61f3f5934cf6.jpgIMG_20190317_184048.jpg.e4b5cbabb8da9a9c7af138fbdc7cc116.jpg











Gracias a todos los que me han ayudado a realizar este brico.




OCTAVO PASO:

RUEGOS Y PREGUNTAS JAJAJAJAJAJAJAJAJAJAJAJAJAJAJAJAJA





















Editado por IN audi TO
Enlace al comentario
Compartir en otros sitios web

  • 2 semanas más tarde...
En 17/3/2019 a las 22:18, IN audi TO dijo:

QUINTO PASO:

Hacer cableado para alimentar el modulo led, yo lo he realizado con 2 hilos de cable de red, es mas que suficiente para el consumo que tiene.


+++++ tener cuidado ya que el modulo led al igual que el del posavasos de la consola central es bicolor, según la polaridad, lucirá rojo o blanco +++++

os pongo una foto de la polaridad,








s..TO PASO:

Despues se colocan los pines en el conector, cuando entran tienen que hacer un click, y se enchufa al modulo, se forra el cable con cinta de tela para que
quede como si fuera OEM y se coloca enganchando el cable por los soportes que tiene el panel, llevandolo hasta la luz de la manilla ( provisional hasta que
pueda investigar el conexionado de las centralitas traseras ), el cable marron es el negativo, el morado es el positivo,

una vez realizado se coloca la manta aislante y se monta la puerta a la inversa de como la hemos quitado sin olvidarnos del cable del tirador, el altavoz y el
conector de la centralita



IMG_20190314_150014.jpg.c3e84a2ee4d23d78c7834dea9274dc6c.jpgIMG_20190314_150736.jpg.2ebe7c3df715cf20125818df169b2417.jpg








SEPTIMO PASO:



Resultado, la iluminacion al esta cogida de la luz de la manilla y esta es controlada por el potenciometro que tenemos en el mando de las luces, lo suyo es
que se controlara desde el MMI como se hace con los delanteros, pero bueno, todo se andara.

fotos del resultado, no son muy buenas pero se aprecia la iluminacion trasera






IMG_20190317_184020.jpg.f1b24fc34da5afe6a28d61f3f5934cf6.jpgIMG_20190317_184048.jpg.e4b5cbabb8da9a9c7af138fbdc7cc116.jpg











Gracias a todos los que me han ayudado a realizar este brico.




OCTAVO PASO:

RUEGOS Y PREGUNTAS JAJAJAJAJAJAJAJAJAJAJAJAJAJAJAJAJA

























Me da a mí que el panel de detrás ilumina menos por el tipo de fibra óptica.

En los paneles del A8, la fibra es "raruna" y está diseñada para iluminar exclusivamente hacia abajo. Me da que esta, al iluminar en todas las direcciones, pierde intensidad.

¿Has mirado si hay repuesto OEM para esa fibra?



Abracines
